nanoCAD Металлоконструкции

Программа nanoCAD СПДС Металлоконструкции предназначена для автоматизации разработки проектно-конструкторской документации марки КМ.
Графическим ядром программы является российская платформа nanoCAD, а в качестве инструментов оформления по ГОСТ используется весь встроенный функционал nanoCAD СПДС.
Металлические конструкции реализованы в виде параметрических объектов, что позволяет автоматически формировать ведомости элементов и спецификации металлопроката.

Общие сведения

________________________________________
nanoCAD СПДС Металлоконструкции – это приложение, расширяющее функционал nanoCAD СПДС и предназначенное для разработки двумерных чертежей металлических конструкций марки КМ. Программа базируется на графическом ядре nanoCAD и содержит все инструменты создания двумерных чертежей. Выходная документация сохраняется в формате *.dwg. В программе использован весь функционал nanoCAD СПДС: инструменты оформления (массивы осей, отметки уровня, выноски, сварные швы) и многое другое. Также имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и т.п. Все объекты доступны для редактирования с помощью встроенного механизма.
Основные задачи, решаемые программой:

• оформление чертежей видов и разрезов металлических конструкций;
• создание различных видов элементов и изделий, включенных в металлические конструкции;
• автоматическое формирование ведомости элементов и спецификаций металлопроката.

Все инструменты работы с программой расположены на одной панели инструментов.

Менеджер проекта

________________________________________

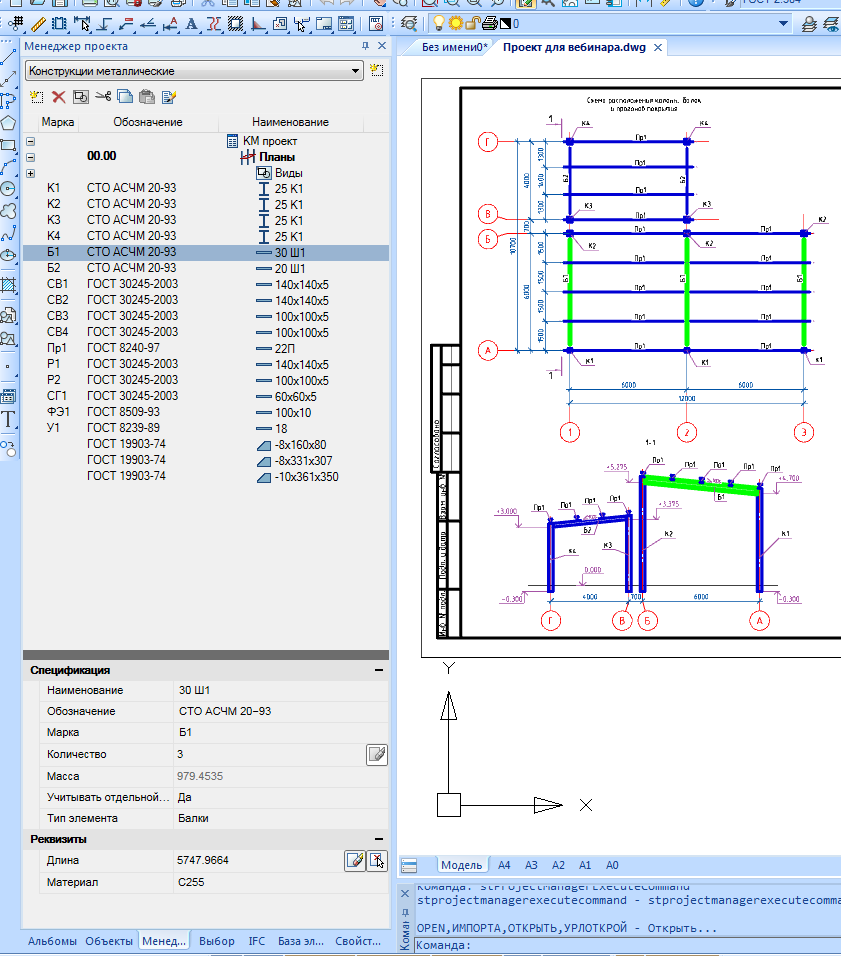

Менеджер проекта представляет собой инструмент, позволяющий организовать структуру проекта металлических конструкций:

• В окне Менеджера проекта автоматически отображаются добавленные профили с ранее заданными характеристиками: маркой, обозначением и наименованием.
• Профиль, выбранный в Менеджере проекта, автоматически подсвечивается на поле чертежа.
• При изменении параметров в Менеджере проекта автоматически изменяются параметры соответствующих элементов на чертеже.
• Сборки и количество конструктивных элементов могут вычисляться на основе состава чертежа или задаваться пользователем вручную.
• Поддерживается возможность создания нескольких сборок и объединения разных сборок в одну.
• Структура проекта позволяет использовать в ее составе данные из нескольких чертежей *.dwg, благодаря чему обеспечивается возможность коллективной работы над конструкцией.
• Задавать структуру и вносить изменения в состав изделия непосредственно из чертежа можно с помощью боковой панели свойств, не открывая диалог проекта.

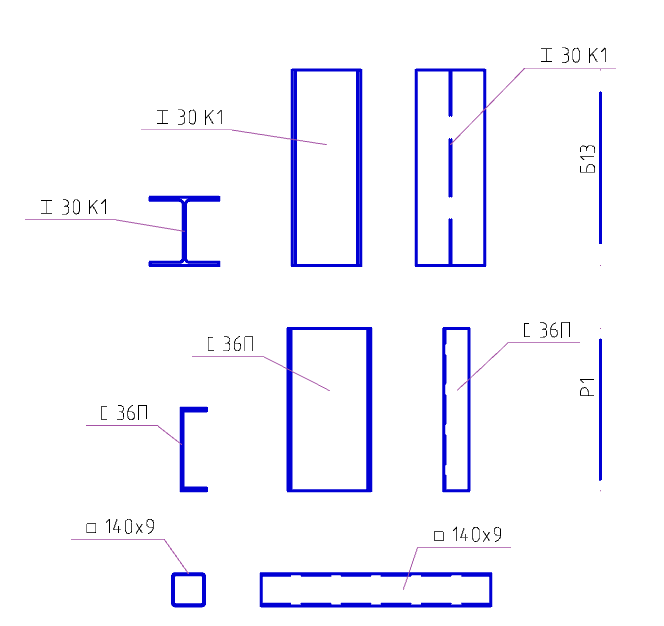

Колонна/балка

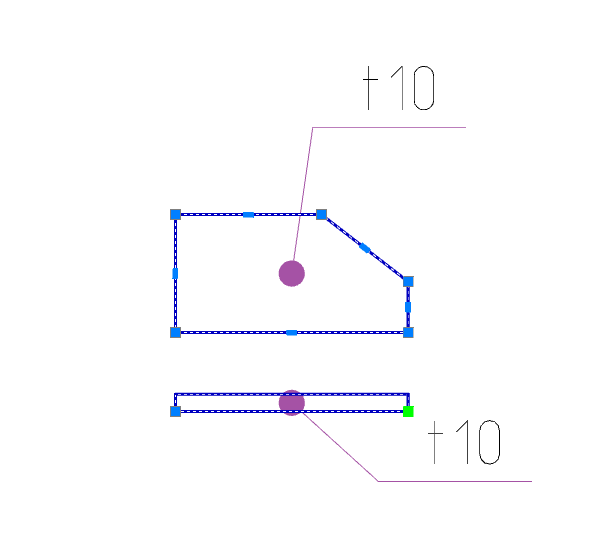

Пластина

• Возможность выбора типоразмеров проката и материала стали по ГОСТ.
• Задание смещения осей пластины для вставки и привязки к другим элементам конструкций.
• Автоматическое назначение маркировки пластины (наименование или толщина).
• Редактирование геометрии пластин с помощью специальных «ручек».
• Автоматическое формирование обозначения и расчет массы.

Подрезка профилей
________________________________________

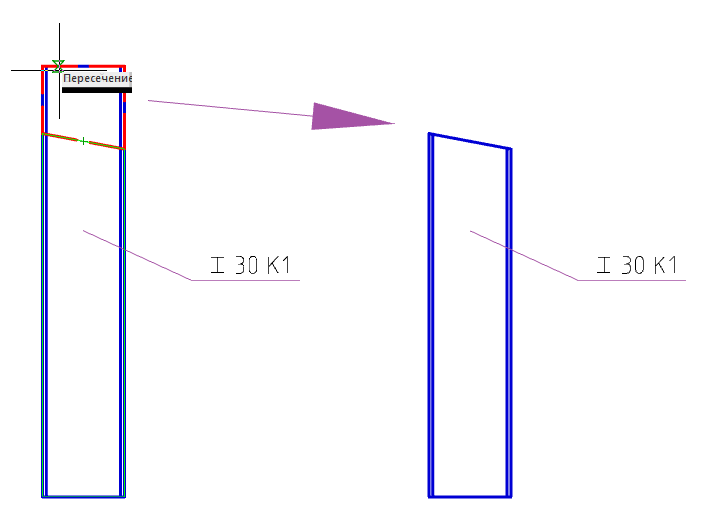

Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом.
При необходимостиотменить выполненную операцию подрезки и восстановить изначальный вид профиля это всегда можно сделать, используя команду Удалить подрезку.



Режим перекрытия элементов
________________________________________

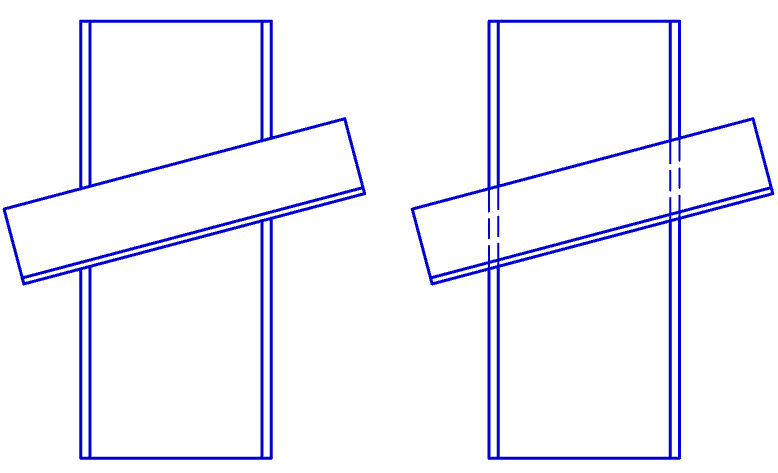

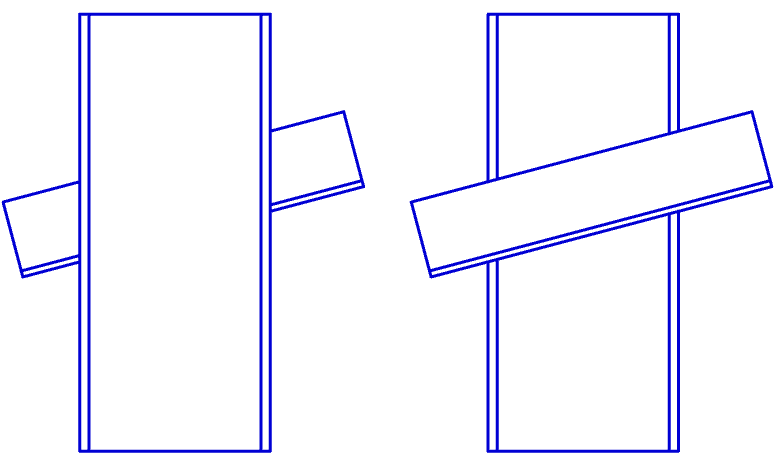

Эта команда позволяет менять линии контура элемента в местах перекрытия на обычное отображение или штриховое.
При изменении положения конструктивных элементов на чертеже режим отображения автоматически изменяется в соответствии с новым расположением элементов.



Режим перемещения элементов
________________________________________
Эта команда позволяет пользователю менять расположение элементов относительно друг друга.
При изменении положения конструктивных элементов на чертеже режим перемещения автоматически изменяется в соответствии с новым расположением элементов.



Узел
________________________________________

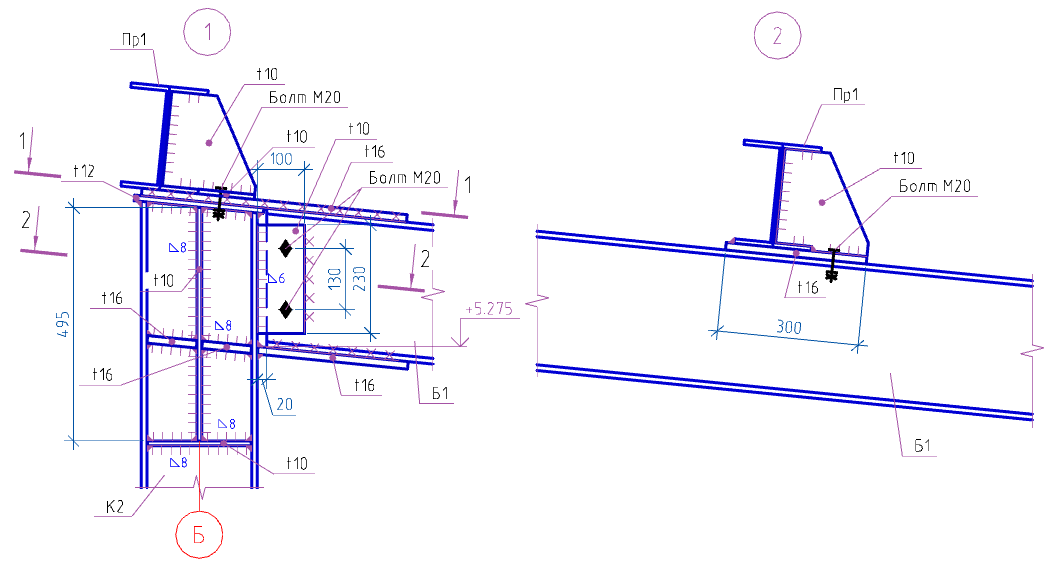

Эта команда позволяет пользователю создавать узлы с планов, схем и разрезов, где представлены параметрические элементы профилей.

• Автоматическая маркировка и нумерация узлов на чертеже.
• Автоматическая подрезка профилей, входящих в узел.
• Автоматическая установка линий обрыва в узлах.

База элементов
________________________________________

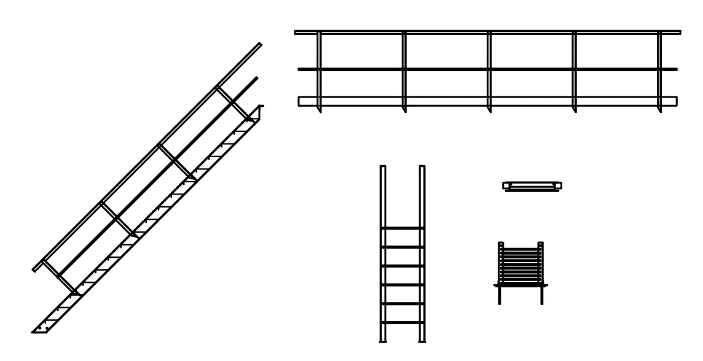

База элементов, хорошо знакомая пользователям nanoCAD СПДС, дополнена параметрическими объектами площадок, лестниц, стремянок, ограждений, а также деталями креплений (болты). Эти параметрические объекты пригодятся при оформлениичертежей планов, разрезов и узлов металлических конструкций.

• Лестницы, площадки, стремянки и ограждения по серии 1.450.3-7.94.
• Условные обозначения болтов с возможностью редактирования их длины посредством специальных «ручек».

Спецификации
________________________________________

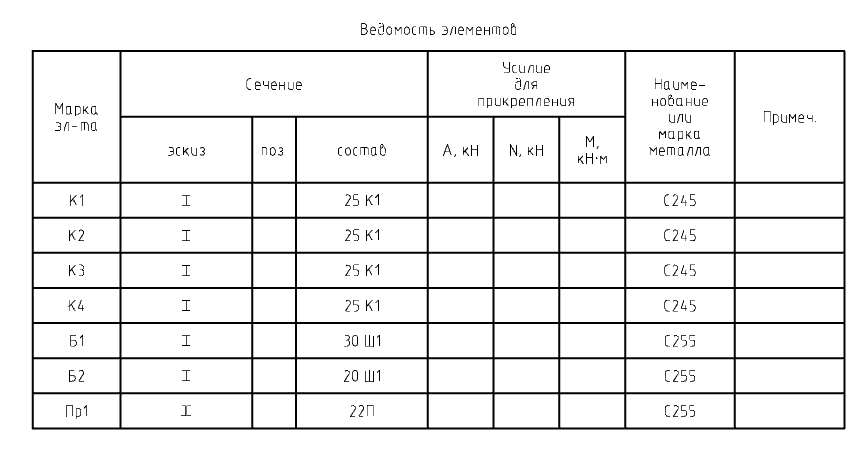

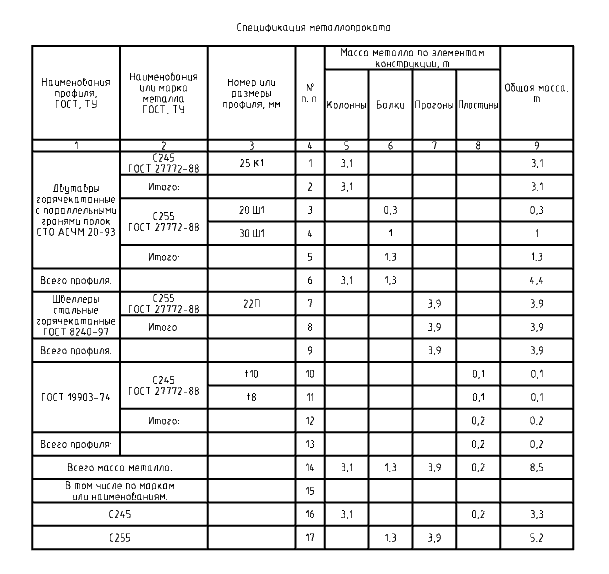

Для любой сборочной единицы могут быть автоматически сформированы:

• ведомость элементов;
• спецификация металлопроката.
