Проектирование всевозможных объектов строительства: многоэтажных жилых и общественных зданий, сооружений произвольного назначения пролётных строений, малых архитектурных форм.

Сапфир 3D - Система параметрического 3D моделирования.

Простое моделирование

Проектирование всевозможных объектов строительства: многоэтажных жилых и общественных зданий, сооружений произвольного назначения пролётных строений, малых архитектурных форм.

САПФИР 3D

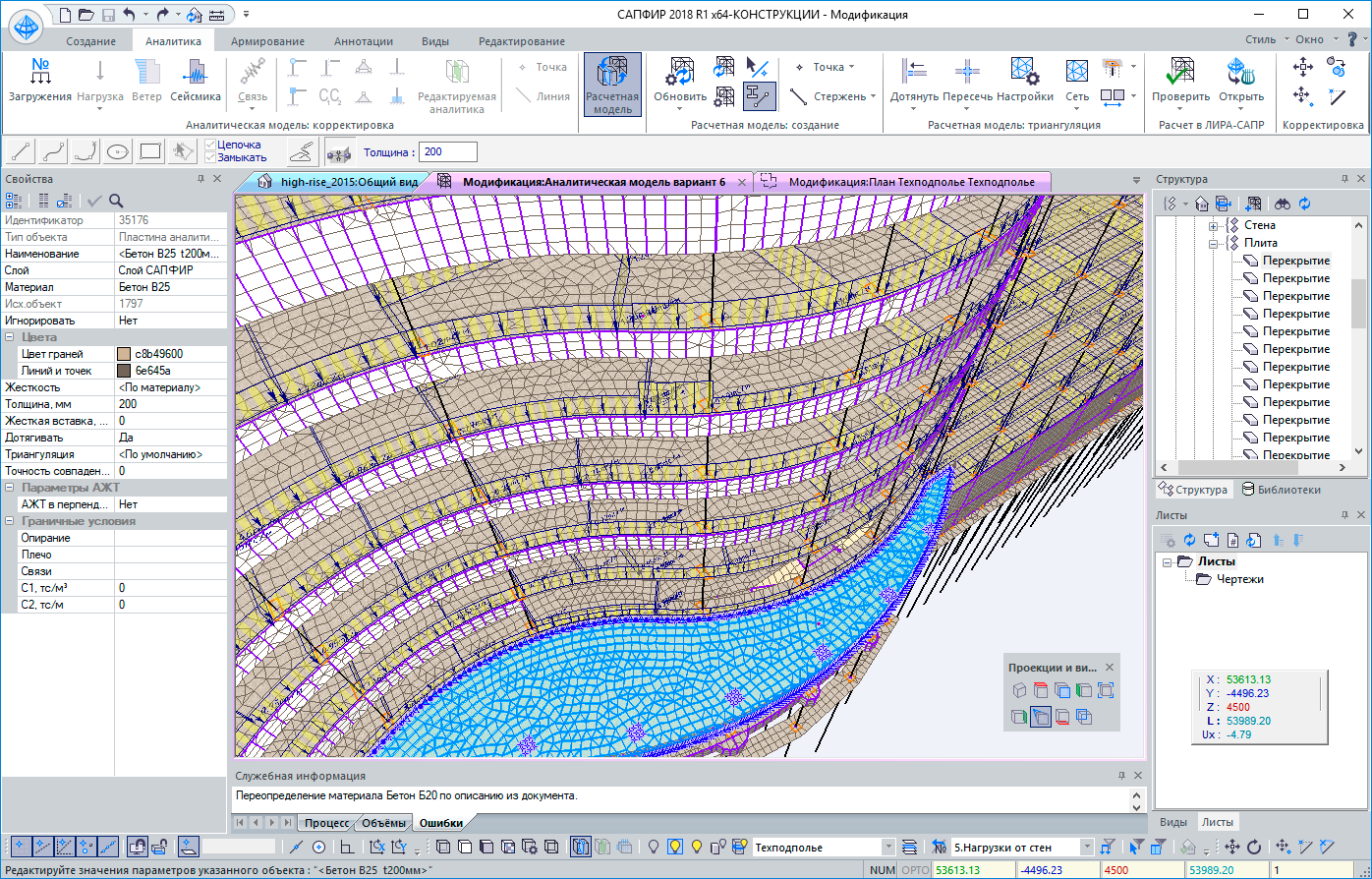

Быстрое создание расчетных схем

Подготовка аналитических моделей объектов строительства для последующего прочностного расчёта и анализа конструкции в ПК ЛИРА-САПР.

САПФИР 3D

Инженерные и архитектурные решения

Инженерно-конструкторские и архитектурные эксперименты, поиск вариантов объёмных решений и рациональных конструктивных схем на основе параметрического моделирования и интерактивного пространственного формообразования.

Документирование и получение чертежей

Изготовление проектной документации в соответствии с требованиями СПДC на стадиях от проектного предложения до рабочей документации.

САПФИР 3D

Нативная связь с ЛИРА-САПР делает САПФИР-3D лучшим выбором для архитектора, работающего в тесном контакте с конструктором, так как только такая связь гарантирует корректность расчетных моделей и исключает «накладные расходы» на их создание.

Удобство и контроль

  • Удобные и мощные инструменты графического построения и редактирования параметрических 3D моделей создают все условия для полного раскрытия творческого потенциала проектировщика.

  • Корректная и адекватная аналитическая модель, формируемая с учётом множества нюансов, позволяет выполнять прочностные расчёты и анализ напряжённо-деформированного состояния конструкций в ПК ЛИРА-САПР.

  • Параметризация и структурирование информационной модели позволяют контролировать даже очень сложные проекты, с лёгкостью вносить коррективы на любом из этапов проектирования и тут же производить прочностной расчёт, что провоцирует многовариантность и поощряет творческий поиск.

  • Оперирование привычными понятиями и терминами, такими как: этаж, перекрытие, стена, колонна, балка, проем, лестница, разрез, фасад и т.д., позволяет немедленно включиться в работу без осваивания дополнительных формализованных понятий и определений.

САПФИР 3D

Гибкость и открытость.

  • Возможность получать планы этажей, разрезы и фасады на основе единой информационной модели здания обеспечивает полное взаимное соответствие видов и исключает механические чертёжные ошибки.

  • Оформление чертежей, обозначение размеров, координационных осей, высотных отметок, радиусов, диаметров, нанесение штриховок и надписей с учётом требований СПДС.

  • Гибкий пользовательский интерфейс позволяет настроить меню, «горячие» клавиши, положение диалоговых панелей и внешний вид в  соответствии с индивидуальными предпочтениями.

  • Открытая архитектура приложения, поддержка COM-интерфейсов, пользовательских сценариев и плагинов даёт широкие возможности для развития системы, наращивания её функциональных возможностей не только разработчиками, но и квалифицированными пользователями. Это позволяет применять САПФИР-3D в качестве платформы для построения интегрированных цепочек проектирования, реализующих технологию  информационного моделирования с выходом на прочностной расчёт и анализ НДС. Это позволяет применять САПФИР-3D в качестве платформы для внедрения  BIM-технологии, интегрирующей прочностной расчёт и анализ НДС.

САПФИР 3D

Функциональность САПФИР-3D расширена подсистемами.

САПФИР-конструкции

Обеспечивает синтез расчетной схемы на основе пространственной информационной модели, представленной в САПФИР-3D. Созданная в САПФИР-КОНСТРУКЦИИ расчетная схема далее рассчитывается и конструируется средствами ЛИРА-САПР. Позволяет осуществить импорт 3D и 2D моделей, созданных в других графических программах: Allplan, Revit, AutoCAD и др.

САПФИР 3D

Конструирование железобетонных конструкций САПФИР-ЖБК

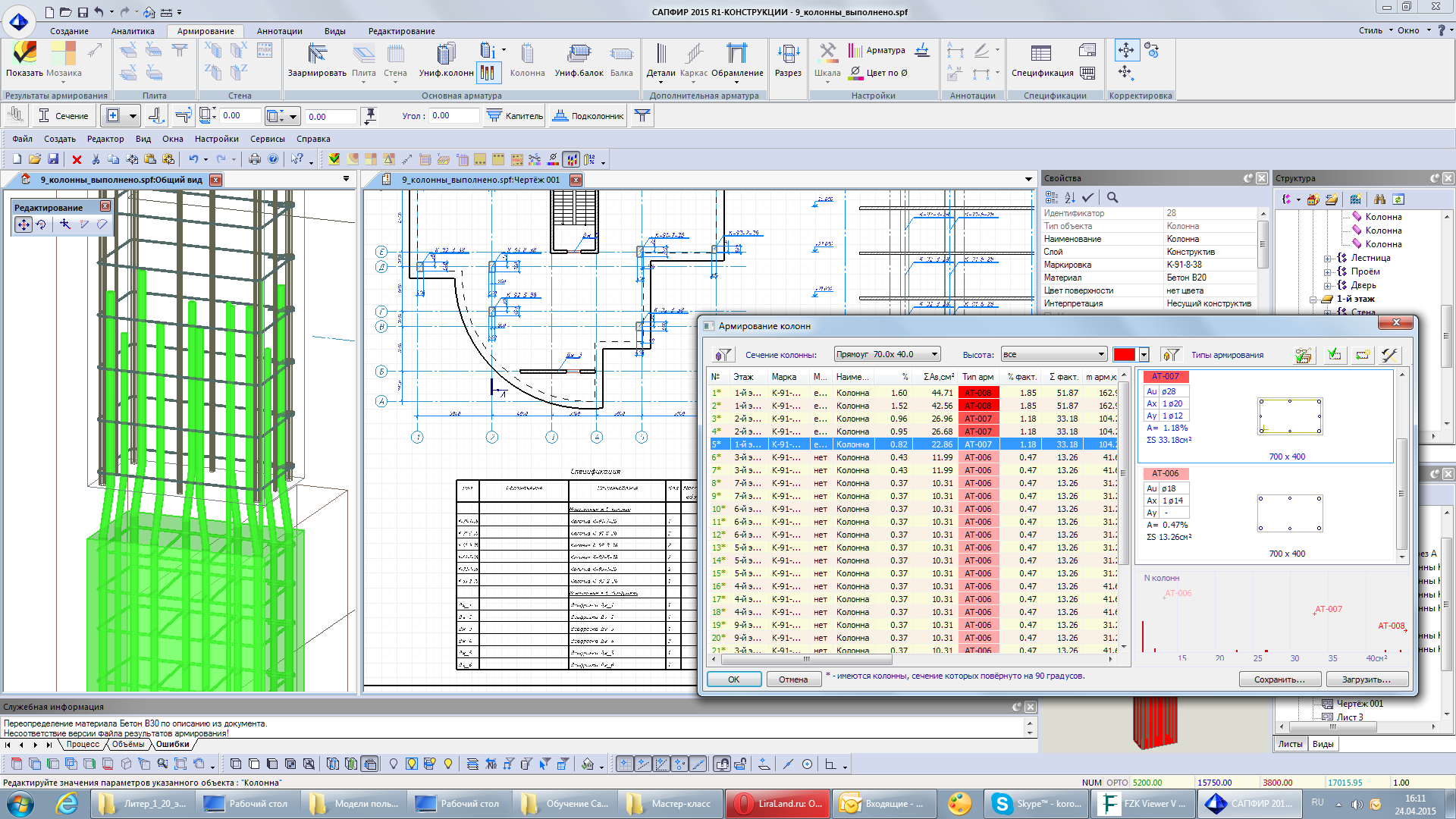

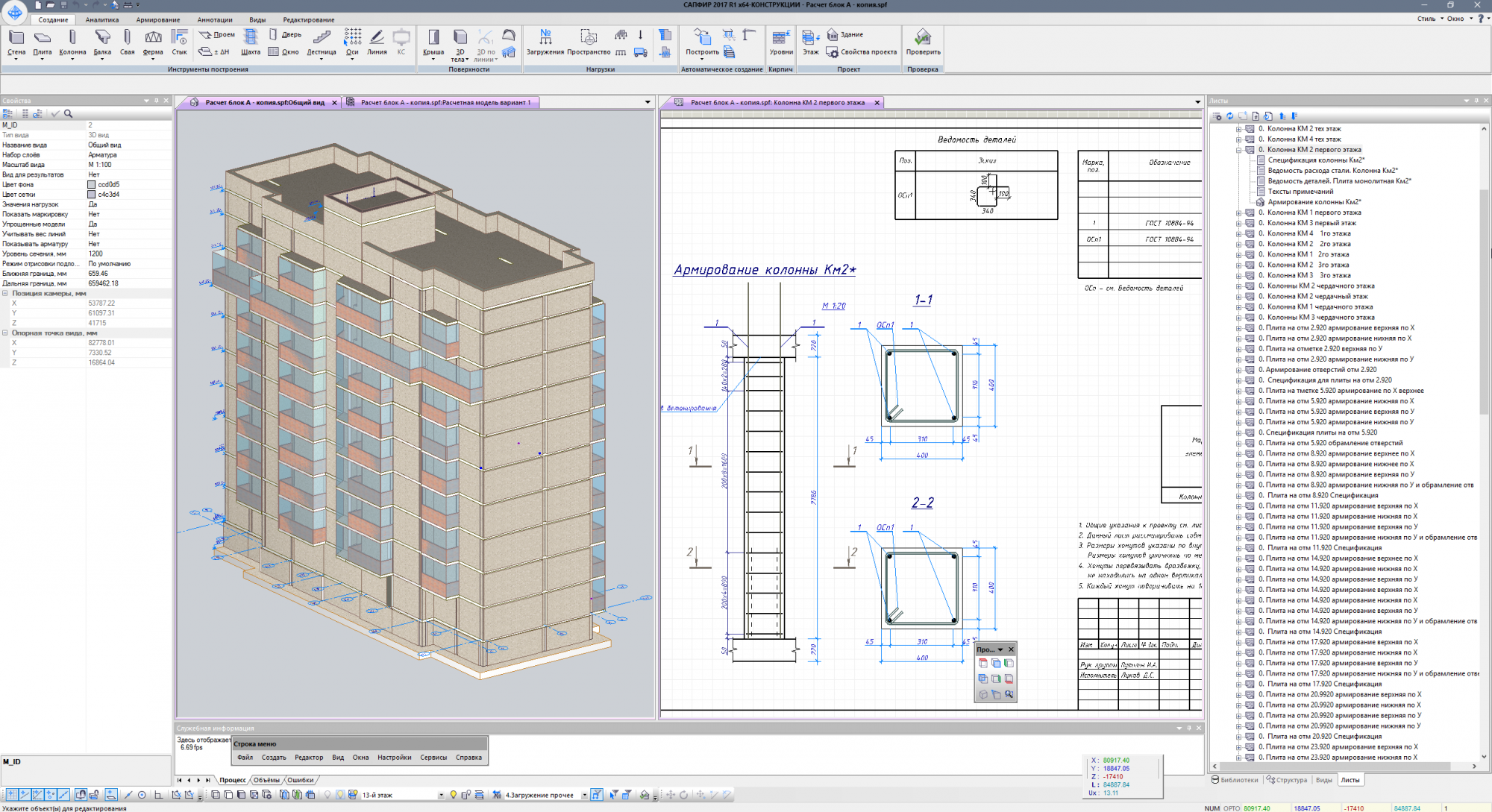

САПФИР-ЖБК позволяет выполнить конструирование и получить рабочие чертежи армирования, спецификацию арматуры, ведомость расхода стали и ведомость деталей по каждой плите перекрытия.

САПФИР-ЖБК импортирует результаты расчёта армирования из ПК ЛИРА-САПР и показывает изополя и мозаики армирования в качестве фона для конструируемой плиты перекрытия. Осуществляется настройка шкалы представления результатов и выбор основной арматуры, при этом автоматически изменяются пятна изополей. На фоне изополей конструктор размещает участки дополнительного армирования.

САПФИР 3D

Панельные здания

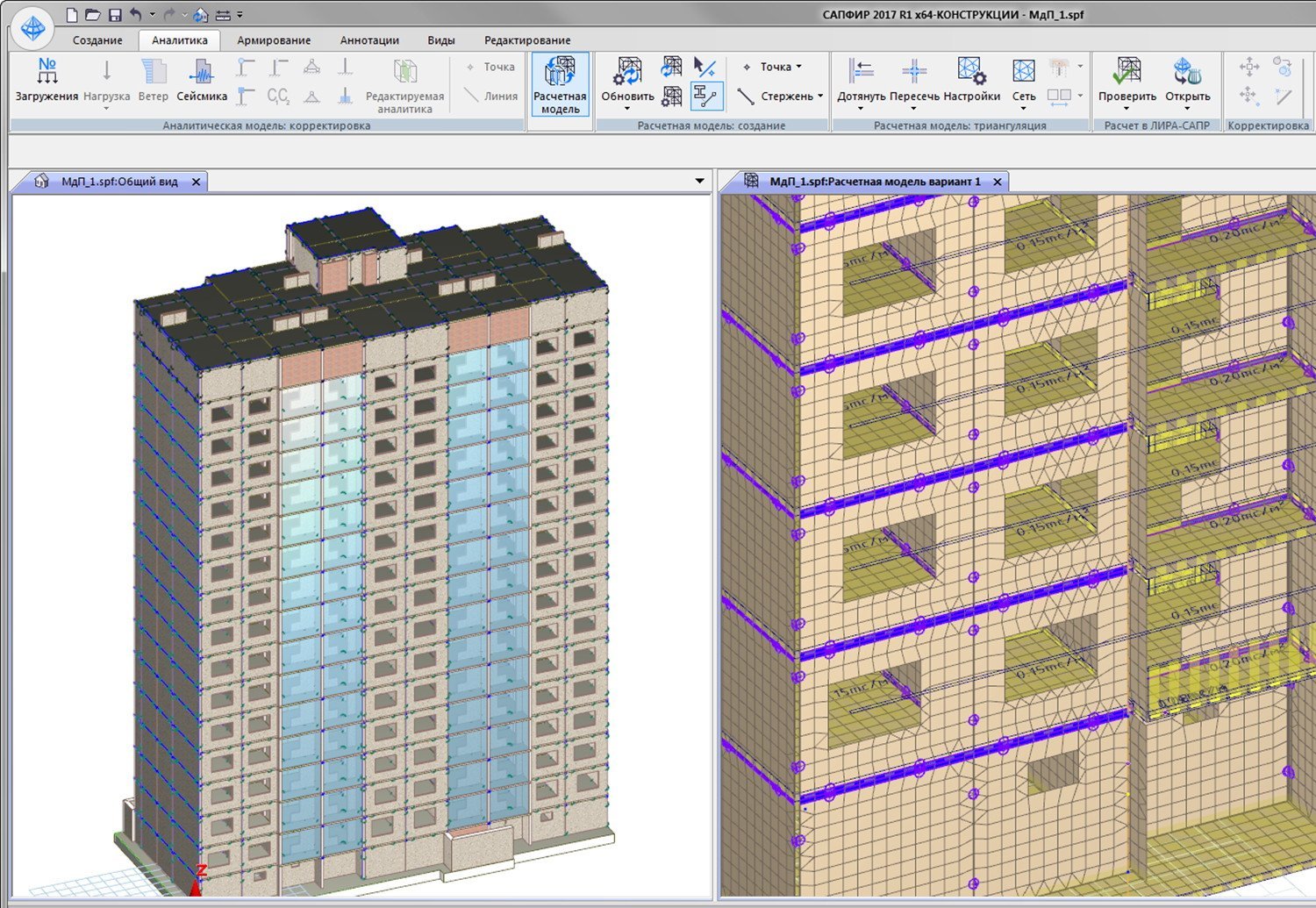

Выполняется построение конструктивной схемы панельного здания, расчет и выдача параметров НДС элементов панельного здания. Реализован удобный интерфейс построения конструктивной и расчетной схемы, основанной на конструировании и расстановке стыков. Разработана пополняемая и редактируемая библиотека типов стыков, которая определяет гибкость системы, т.е. ее быструю адаптацию к новым типам конструктивных элементов.

САПФИР 3D

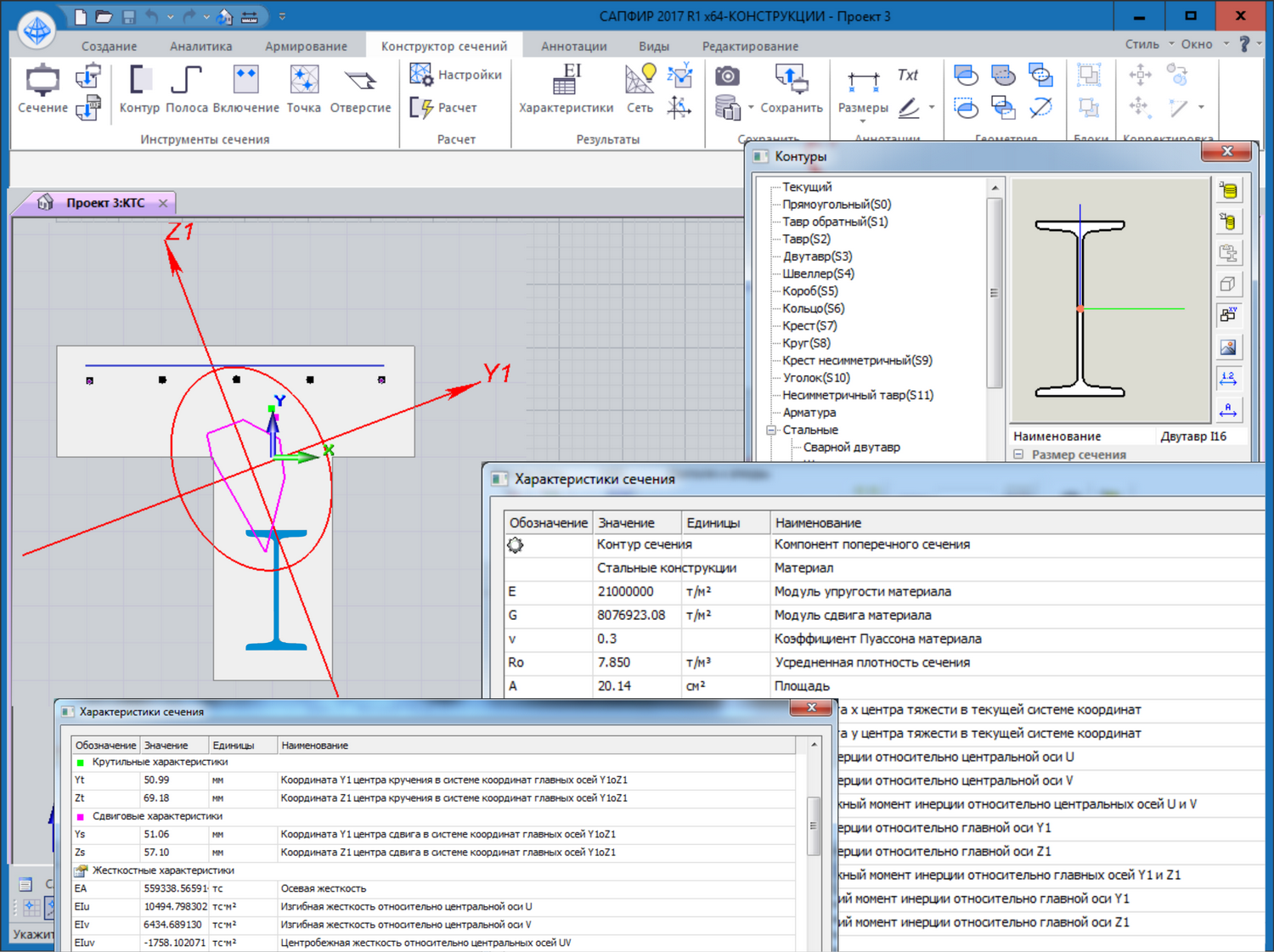

Конструктор сечений универсальный

Выполняется вычисление жесткостных характеристик: изгибных, крутильных, сдвиговых, секторальных, для моно и мульти материальных произвольных сечений. Сечения могут быть сплошными, тонкостенными и комбинированными. Допускается включение полосовых элементов и прокатных профилей. При задании усилий действующих на сечение выполняется вычисление напряжений по области сечения – нормальных, касательных, эквивалентных по различным теориям прочности.

САПФИР 3D

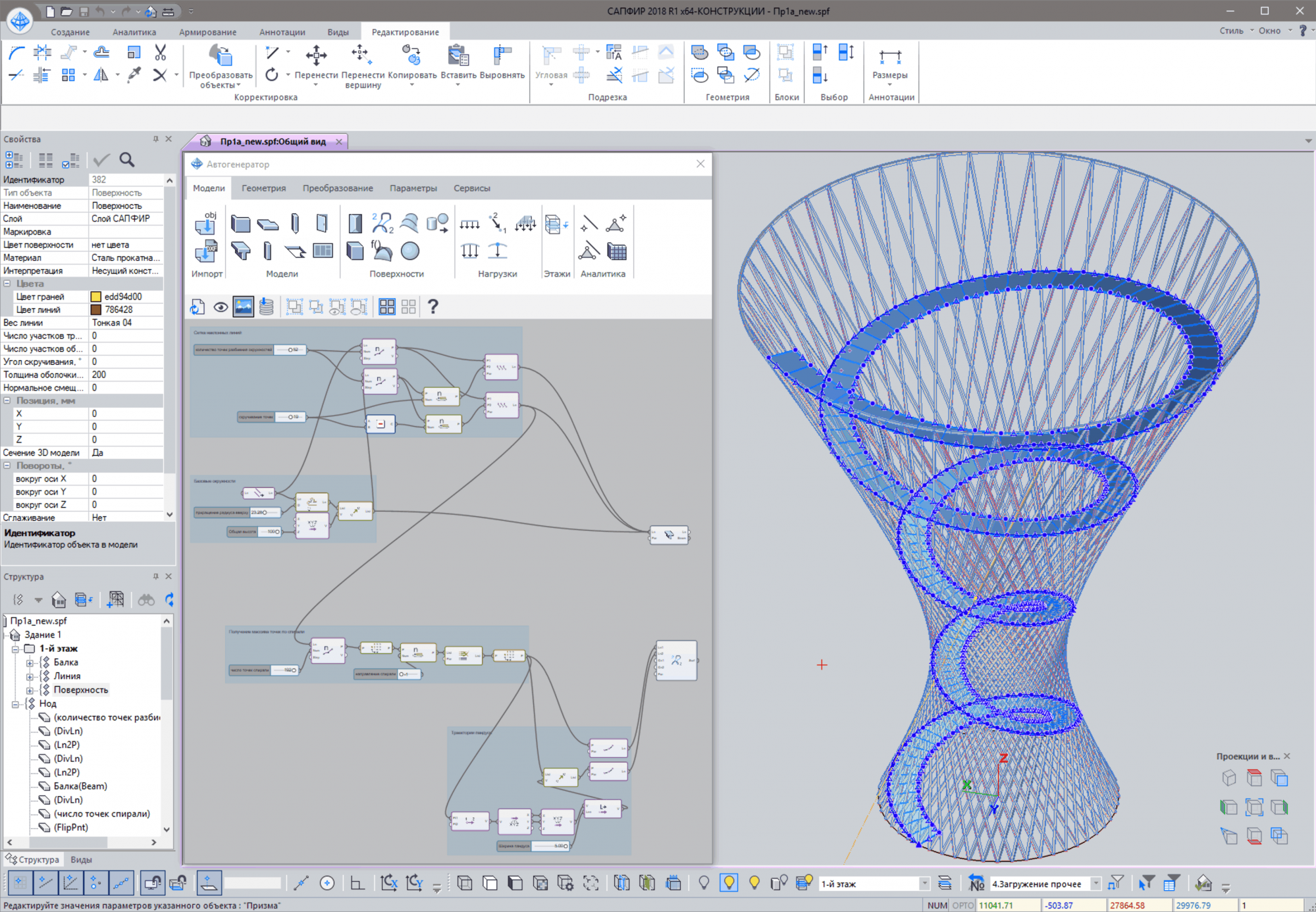

Система параметрического моделирования САПФИР-Генератор

Позволяет выполнять параметрическое моделирование зданий и сооружений произвольной формы. Данная система является представителем технологий нового поколения для создания моделей конструкций и представляет собой графический редактор алгоритмов (последовательности действий), который использует инструменты моделирования САПФИР-3D.

САПФИР 3D

Основные инструменты

Координационные оси прямоугольного и радиального типа проектируются на плане и в 3D на любых проекциях, включая перспективные изображения.

Стены и перегородки разнообразной конфигурации, в том числе из многослойных материалов. Динамическое автоматическое изменение высоты стен согласно изменению высоты этажа. В расчетной модели стены могут быть представлены в виде пластин (несущие стены) или в виде нагрузок (перегородки, слои утепления и др.)

Плиты могут быть построены с помощью ранее созданной или импортированной линии или её фрагмента, или фрагмента контура другого объекта. Существует возможность задать в плите зоны другой толщины или смоделировать капители над колоннами. При формировании расчетной модели такие зоны смещаются от основной пластины на жесткие вставки заданной длины.

Колонны и балки имеют полное соответствие сечений железобетонным и металлическим профилям ПК ЛИРА-САПР. Для колонн автоматически формируются контура продавливания с учетом края плиты и наличия близко расположенных проемов. Автоматическое формирование абсолютно жестких тел в балках и колоннах дает возможность смоделировать реальную работу конструкции.

Сваи представляют собой вертикальные стержни заданного поперечного сечения и задаются в виде массива или одиночным размещением. Их жесткость представлена в виде несущей способности и осадки.

Стыки для панельных зданий моделируются параметрически и могут быть вертикальными с учетом закладных деталей, а также платформенными или контактными. Автоматически высчитывается жесткость платформенного и контактного стыков в зависимости от толщины шва, марки раствора шва и толщины объектов, которых входят в стык.

Условия опирания моделируются в местах соединения конструктивных элементов: жесткое, шарнирное с возможностью учесть эксцентриситет или свободный край. Для ВИЗОР-САПР элементы с условиями опирания экспортируются с соответствующими корректировками: расшиваются узлы, создаются абсолютно-жесткие тела, группы объединения перемещений и др.

Набор инструментов для задания нагрузок: моделирования сосредоточенных сил, нагрузок, распределённых по линии и по площади, подвижных нагрузок на пролётные строения, ветровых нагрузок и сейсмических воздействий. Редактор загружений позволяет назначить им всем вид загружения, долю длительности, необходимые коэффициенты надежности, знакопеременность, группы объединения, взаимоисключения и сопутствия. На основе введенных данных автоматически генерируются сочетания нагрузок (таблицы РСУ и РСН).

Лестницы генерируются автоматически: и физическая и аналитическая модель. Железобетонные лестницы моделируются пластинами, а лестницы из косоуров и тетив – стержнями заданного сечения. Несущим элементам лестницы можно назначить значения постоянной и временной нагрузки, а также условия опирания в местах пересечениях этих элементов с каркасом здания.


Помещение определяет некоторую зону с произвольным названием и привносит в аналитическую модель эксплуатационные нагрузки. Площади и объёмы отображаются в экспликации, обозначения наносятся на план этажа.

Динамическое построение крыш нескольких типов: вальмовая, полувальмовая, плоская, односкатная, щипцовая, шатровая или сводчатая с учетом угла ската, величины свеса, толщины конструкции, уровня привязки. Модели стен могут быть подрезаны под скаты крыши.

3D тела и поверхности дают возможность сформировать каркас здания на своей основе. Автоматически формируются этажи заданной высоты и плиты перекрытия в местах пересечения объемов, а также в узлах пересечения координационных осей создаются колонны. Поверхность может быть включена в расчетную модель в виде стержневой системы или оболочек.

Аннотации могут быть нанесены на плане, фасаде, разрезе и в 3D. Обозначения могут быть привязаны к тем видам, в которых нанесены, и попадать на чертежи при документировании.

Библиотеки материалов и текстур содержат не только физико-механические свойства материалов, а также необходимые расчетные характеристики и конструктивные требования для дальнейшего подбора арматуры в системе ВИЗОР-САПР.

Ведомости всех элементов, а также спецификации материалов автоматически форматируются в таблицы и помещаются на листы чертежей, экспортируются в CSV файлы. Можно также получить примерную стоимость материалов, выполнить экспорт физических объёмов в DBF файл для сметчиков.

Поддерживается экспорт моделей проектируемых объектов в форматах IFC, XML, DXF, POV, 3DS. Можно импортировать архитектурные проекты из файлов IFC, а также DWG и DXF файлов.

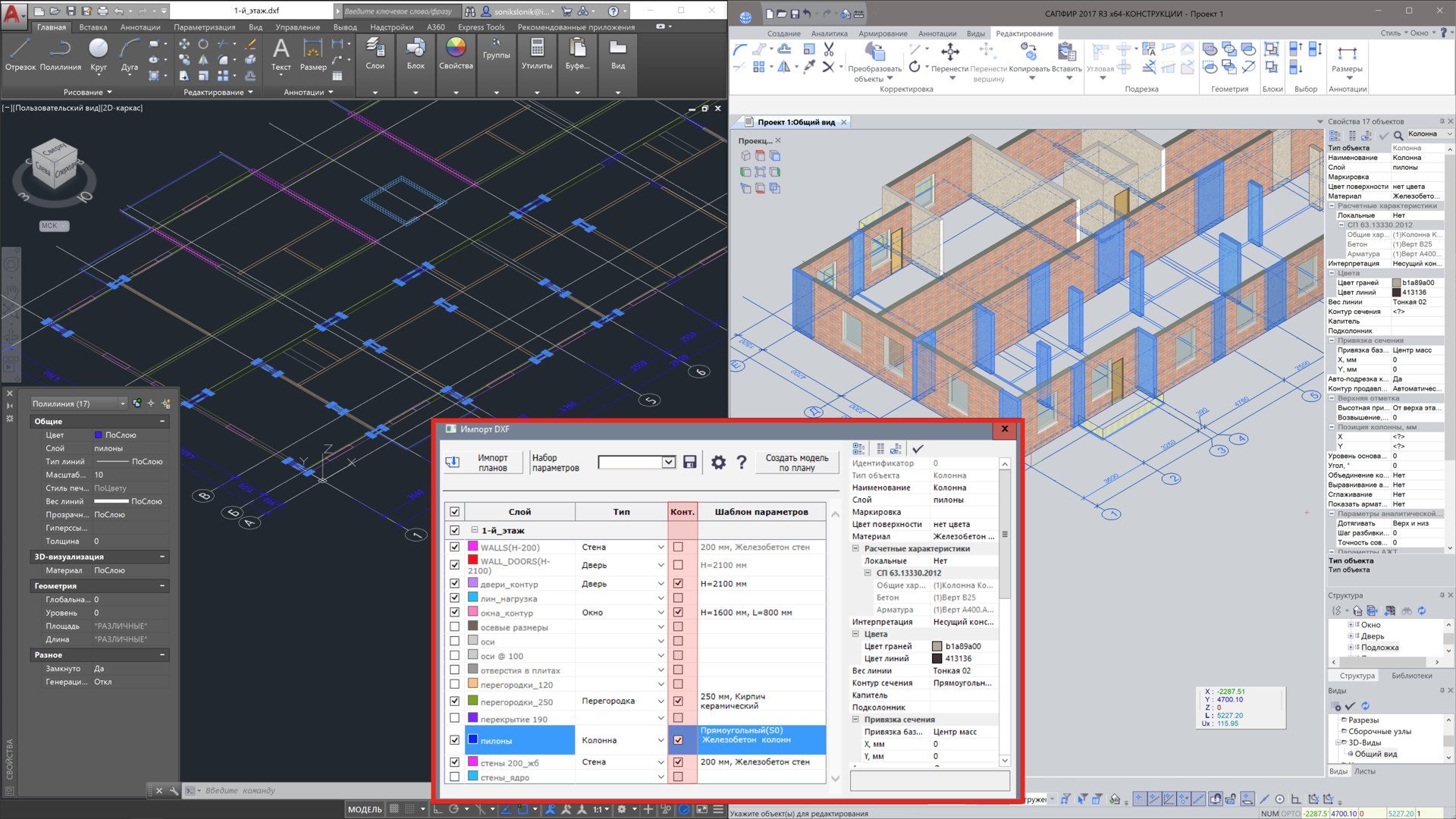

Используя чертежи в качестве поэтажных DXF подложек, можно в автоматизированном режиме «поднять» их в 3D. Автоматически распознаются сечения свай, колонн и балок, толщины стен и плит, размеры отверстий, которые были заданы в dxf файле. Для насыщения проекта элементами антуража осуществляется импорт моделей из файлов STL, 3DS, OBJ, MESH, MSH. Имеется функция сравнения версий проекта.
