Система включена в единый реестр российских программ для ЭВМ и баз данных Минкомсвязи РФ — Запись в реестре от 18.11.2022 №15615

Программа КРЕДО ГЕОТЕХНИКА предназначена для выполнения геотехнических расчетов – на основе физико-механических характеристик грунтов. Исходными данными для выполнения расчетов являются цифровая топографическая основа и модель геологического строения исследуемого участка.

Система позволяет в качестве исходных моделей использовать как уже существующие модели рельефа и геологии, так и созданные непосредственно в системе – различными автоматическими и ручными способами.

КРЕДО ГЕОТЕХНИКА используется как самостоятельный программный продукт для выполнения локальных расчетов или в связке с остальными системами комплекса КРЕДО при инженерно-геологических изысканиях.

Отечественное ПО

Программа КРЕДО ГЕОТЕХНИКА предназначена для выполнения геотехнических расчетов – на основе физико-механических характеристик грунтов. Исходными данными для выполнения расчетов являются цифровая топографическая основа и модель геологического строения исследуемого участка.

Система позволяет в качестве исходных моделей использовать как уже существующие модели рельефа и геологии, так и созданные непосредственно в системе – различными автоматическими и ручными способами.

КРЕДО ГЕОТЕХНИКА используется как самостоятельный программный продукт для выполнения локальных расчетов или в связке с остальными системами комплекса КРЕДО при инженерно-геологических изысканиях.

ПАРАЛЛЕЛЬНАЯ РАБОТА

Использование системы КРЕДО ГЕОТЕХНИКА обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь может быть объединена.

БИБЛИОТЕКИ ДАННЫХ

С системой поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также библиотеки линий, штриховок, шаблонов чертежей, ведомостей.

В любой из библиотек можно создавать новые или корректировать существующие данные согласно стандартам предприятия. Для этих целей в систему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных (рис. 1).


Рис. 1. Редактор геологического классификатора. Создание грунта

Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.

МОДЕЛЬ РЕЛЬЕФА И ГЕОМЕТРИЯ РАСЧЕТНОГО СЕЧЕНИЯ

В качестве цифровой топографической основы в системе КРЕДО ГЕОТЕХНИКА используется настройка на уже существующую поверхность Рельефа, находящуюся в других проектах. Таким образом, исключается дублирование исходных поверхностей. Предварительно модель рельефа создается изыскателями в других системах – например, КРЕДО ТОПОПЛАН или КРЕДО ТОПОГРАФ.

Для определения планового положения Расчетного сечения пользователю предоставляется инструментарий создания геометрии маски, определения ее внешнего вида и подписей.

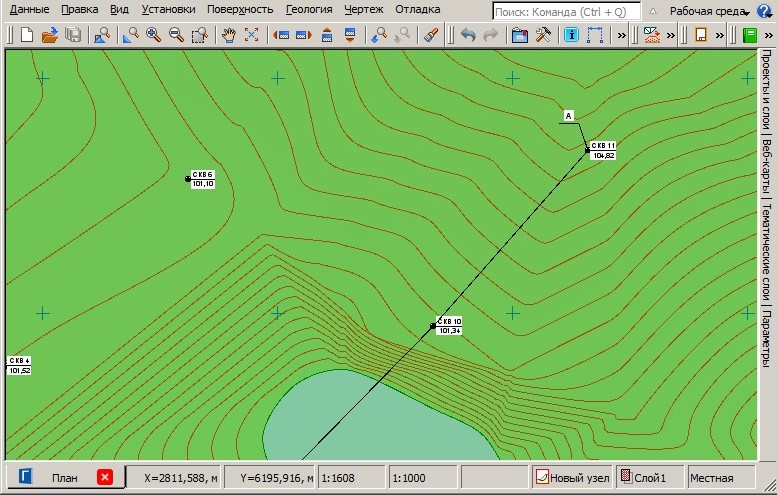

Рис. 2. Рельеф и маска Расчетного сечения

МОДЕЛЬ ГЕОЛОГИЧЕСКОГО СТРОЕНИЯ

В системе КРЕДО ГЕОТЕХНИКА основой геологической модели является Геологическая легенда, содержащая список грунтов объекта. Именно в Легенде задаются ф/м характеристики грунтов, необходимые для геотехнических расчетов.

Создание Профиля склона – возможно по поверхности Рельефа, по любой другой поверхности, произвольно вручную. Это позволяет на одной модели геологии обсчитать склон с различными вариантами его профиля.

Модель геологического строения создается автоматически по геологическим выработкам или ручным трассированием слоев между выработками. Если модель геологии была создана ранее (например, в системе КРЕДО ГЕОЛОГИЯ), ее можно скопировать из геологических разрезов или 3D-модели.

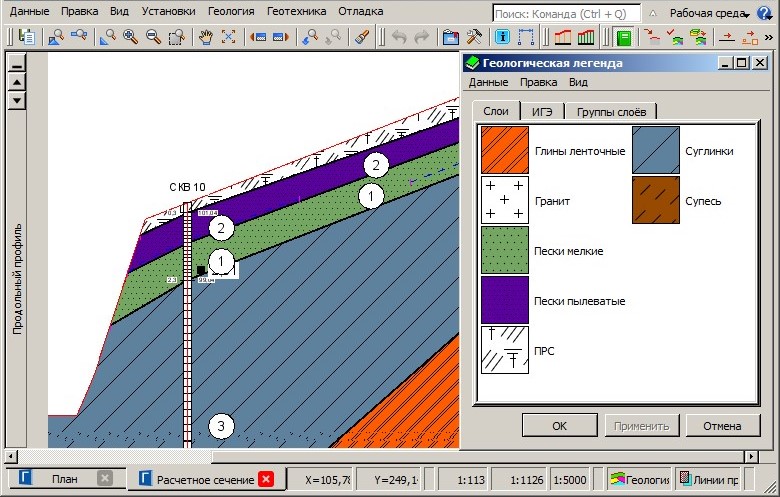

Рис. 3. Модель геологии и Легенда в профиле Расчетного сечения

РАСЧЕТ УСТОЙЧИВОСТИ СКЛОНА

ИСХОДНЫЕ ДАННЫЕ

Нормативный коэффициент устойчивости – задается вручную или рассчитывается по задаваемым коэффициентам надежности, нагрузок, условий работы.

Поверхность Скольжения ограничивается профилем Склона и может быть создана в виде круговой кривой, круговой аппроксимационной кривой, полигональной ломаной.

Вертикальные Расчетные блоки выделяются в узлах профиля, в точках выклинивания слоев, в точках выхода границ слоев на профиль Склона и поверхность Скольжения, а также с шагом. Расчетные блоки при наличии подземных вод выделяются автоматически.

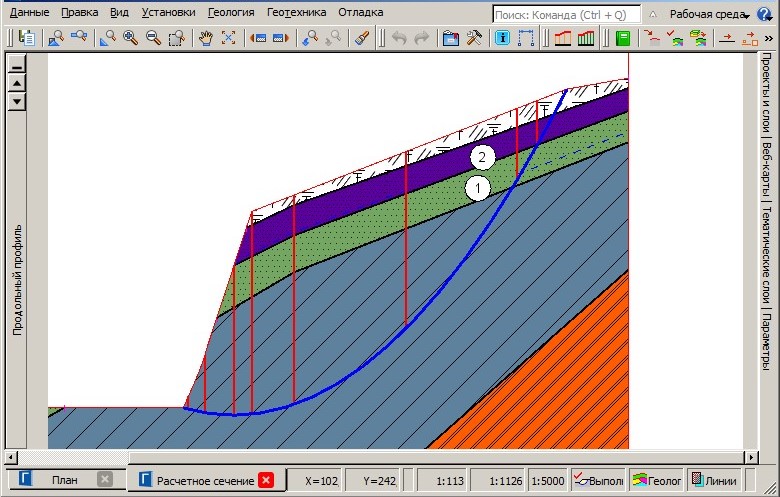

Рис. 4. Призма скольжения с расчетными блоками

ВЫПОЛНЕНИЕ РАСЧЕТА

В системе КРЕДО ГЕОТЕХНИКА расчет устойчивости склона выполняется по методикам — Феллениуса / Петтерсона, Бишопа, Янбу, Шахунянца. При выполнении расчета возможен оптимизационный подбор круговой и аппроксимационной поверхности Скольжения (рис. 5).

В качестве дополнительный условий расчета возможен учет сейсмичности района, подземных вод на объекте и вертикальной нагрузки.

Результат расчета выводится в виде протокола с исходными параметрами, фрагментом чертежа склона, расчетными таблицами и расшифровкой методик. Протокол можно сохранить в форматах html, xls, xlsx.

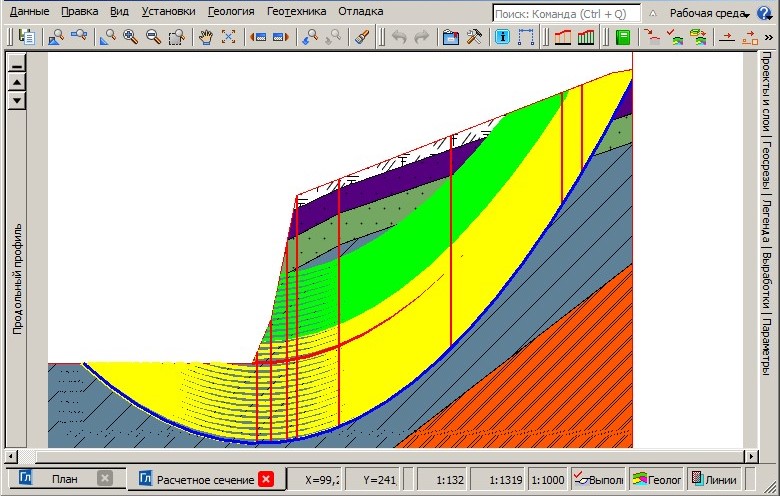

Рис. 5. Оптимизационный подбор поверхности Скольжения в расчете


РАСЧЕТ ВРЕМЕНИ ОСАДКИ ГРУНТА

Для выполнения расчета интерактивно выбирается геологический слой и указывается местоположение расчета, определяется мощность слоя в точке расчета (рис. 6)По выбранному слою определяется его Коэффициент фильтрационной консолидации Cv.

Расчет выполняется по сокращенной методике теории фильтрационной консолидации, согласно «Пособия по проектированию земляного полотна автомобильных дорог на слабых грунтах» (МИНТРАНС РФ, ФДА РОСАВТОДОР).

Результат выводится в виде протокола с исходными параметрами, фрагментом чертежа разреза, расшифровкой расчета и графиком консолидации. Протокол можно сохранить в форматах html, xls, xlsx.

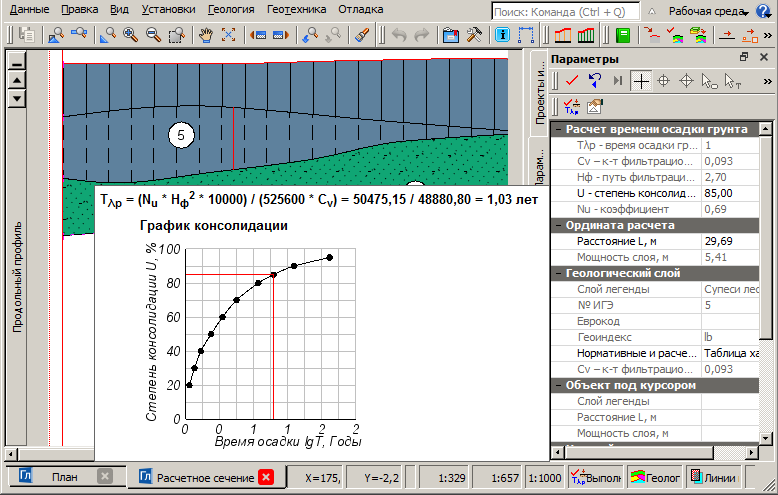

Рис. 6. Ордината местоположения расчета и фрагмент протокола

Свернуть подробное описание

Все варианты лицензий
КРЕДО ГЕОТЕХНИКА

Тип лицензии
Тип покупки
Язык
КРЕДО ГЕОТЕХНИКА
1
+
35 000 руб.
Консультация
 шт.
Перейти в корзину
Получить КП
Язык:   Русский
Тип лицензии:   Локальная, Постоянная
Срок поставки:   3-5 дней
Тип доставки:   Электронная (email)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
Право на обновление ТИМ КРЕДО ГЕОТЕХНИКА 12 мес
1
+
7 000 руб.
Консультация
 шт.
Перейти в корзину
Получить КП
Язык:   Русский
Тип лицензии:   Локальная, Постоянная
Срок поставки:   3-5 дней
Тип доставки:   Электронная (email)
Тип покупки:   Подписка на обновления
НДС: Поставляется без НДС
Примечание:  при приобретении вместе с лицензией ТИМ КРЕДО
Право на обновление ТИМ КРЕДО ГЕОТЕХНИКА ОВ 12 мес
1
+
10 500 руб.
Консультация
 шт.
Перейти в корзину
Получить КП
Язык:   Русский
Тип лицензии:   Локальная, Постоянная
Срок поставки:   3-5 дней
Тип доставки:   Электронная (email)
Тип покупки:   Подписка на обновления
НДС: Поставляется без НДС
Примечание:  при приобретении отдельно от лицензии ТИМ КРЕДО или при восстановлении права на обновление
