АСКОН представляет новую, 23-ю версию своего флагманского продукта — системы трехмерного проектирования КОМПАС-3D. Ориентиром в ее разработке стали потребности предприятий высокотехнологичных отраслей промышленности.
Вместе с базовыми инструментами 3D и 2D-проектирования обновлены отраслевые приложения для КОМПАС-3D.
|
Игорь Волокитин, директор по продукту КОМПАС-3D С каждым новым релизом КОМПАС-3D становится более функциональным и производительным инструментом инженера. Новая версия содержит расширенные возможности проектирования, реверс-инжиниринга, работы с импортированной геометрией, инструментами моделирования изделий сложных форм. Мы убеждены, что реализованные в этой версии предложения предприятий высокотехнологичных отраслей будут массово востребованы всеми пользователями. Продолжается разработка нативного КОМПАС-3D для отечественных операционных систем на базе Linux. В этом году планируется выпуск бета-версии. Работаем по плану в соответствии с утвержденной дорожной картой. |
БАЗОВЫЕ ИНСТРУМЕНТЫ 3D-МОДЕЛИРОВАНИЯ

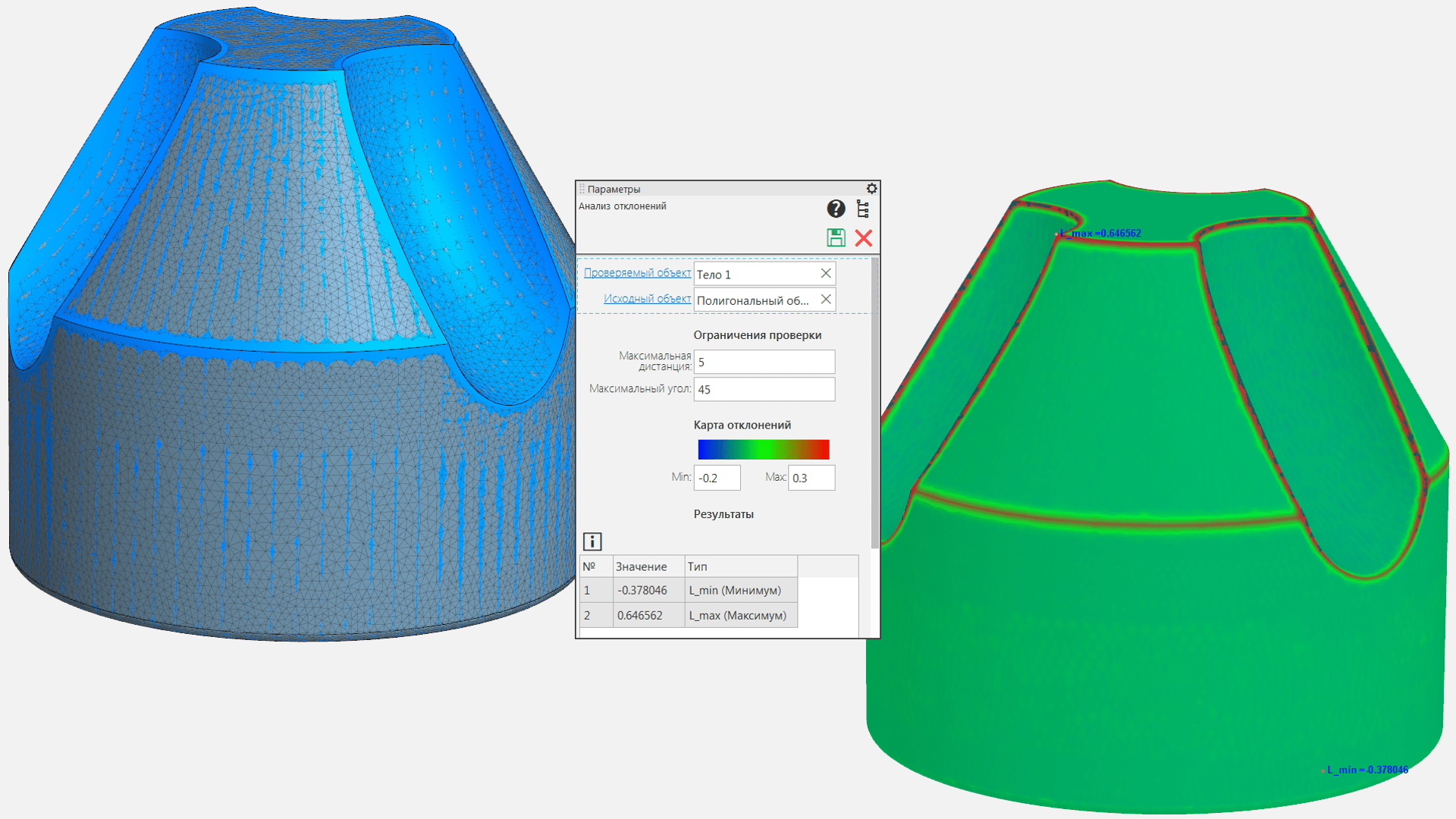

В распоряжении инженеров появились новые инструменты для работы с полигональной геометрией, которые упростят задачу реверс-инжиниринга. Добавлена возможность указания направляющего объекта и управления числовым параметром поверхности, создаваемой по подобию полигонального объекта. Команда Анализ отклонений поможет оценить отклонения полигонального объекта от тела поверхности или грани. Результат анализа отобразится в виде цветовой карты.

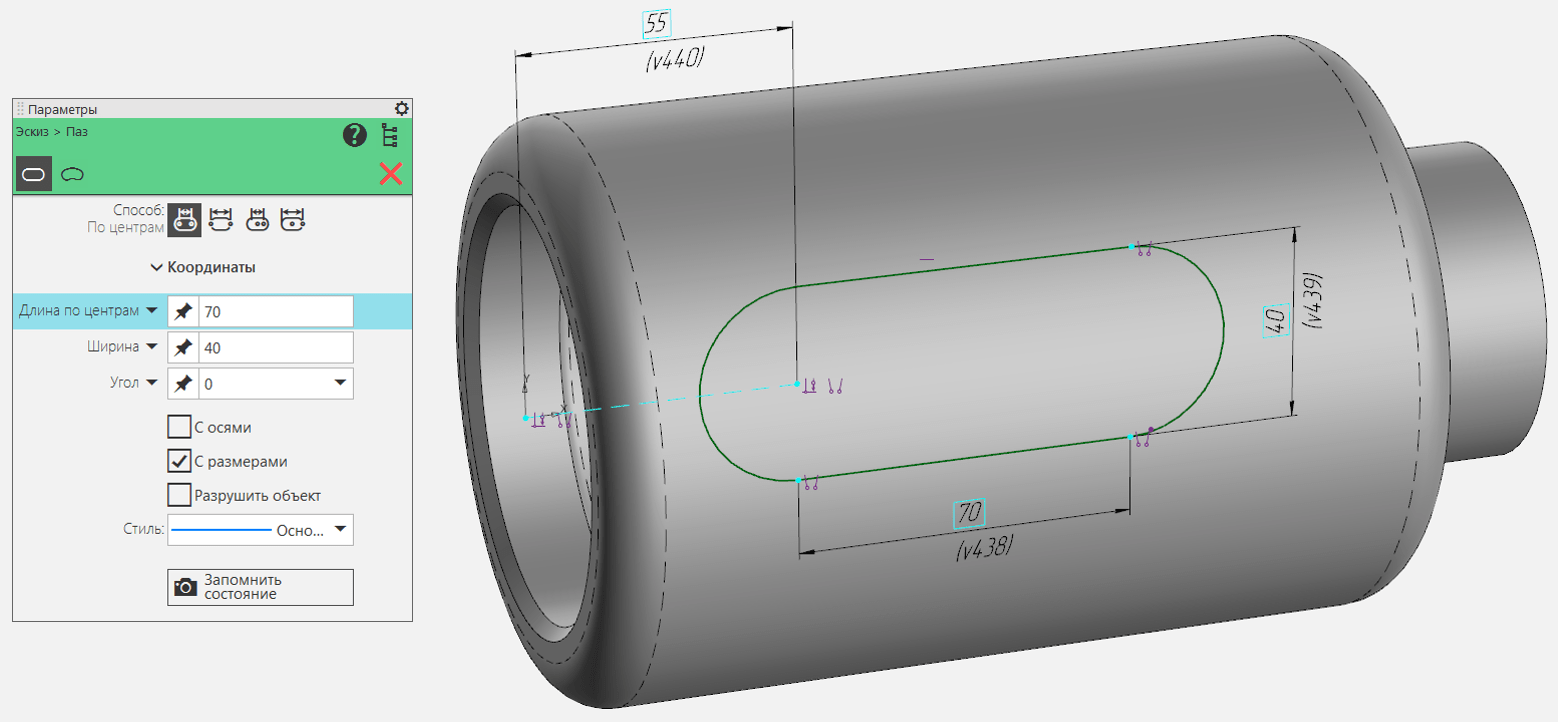

Новые команды Прямой и Дуговой паз умеют строить геометрические объекты типа «паз» в 3D-эскизе, фрагменте или чертеже.
Работу конструктора упростит возможность построения элементарных тел в виде параллелепипеда, цилиндра или сферы по заданным параметрам, т. е. без использования исходных объектов, эскизов, осей, кривых.

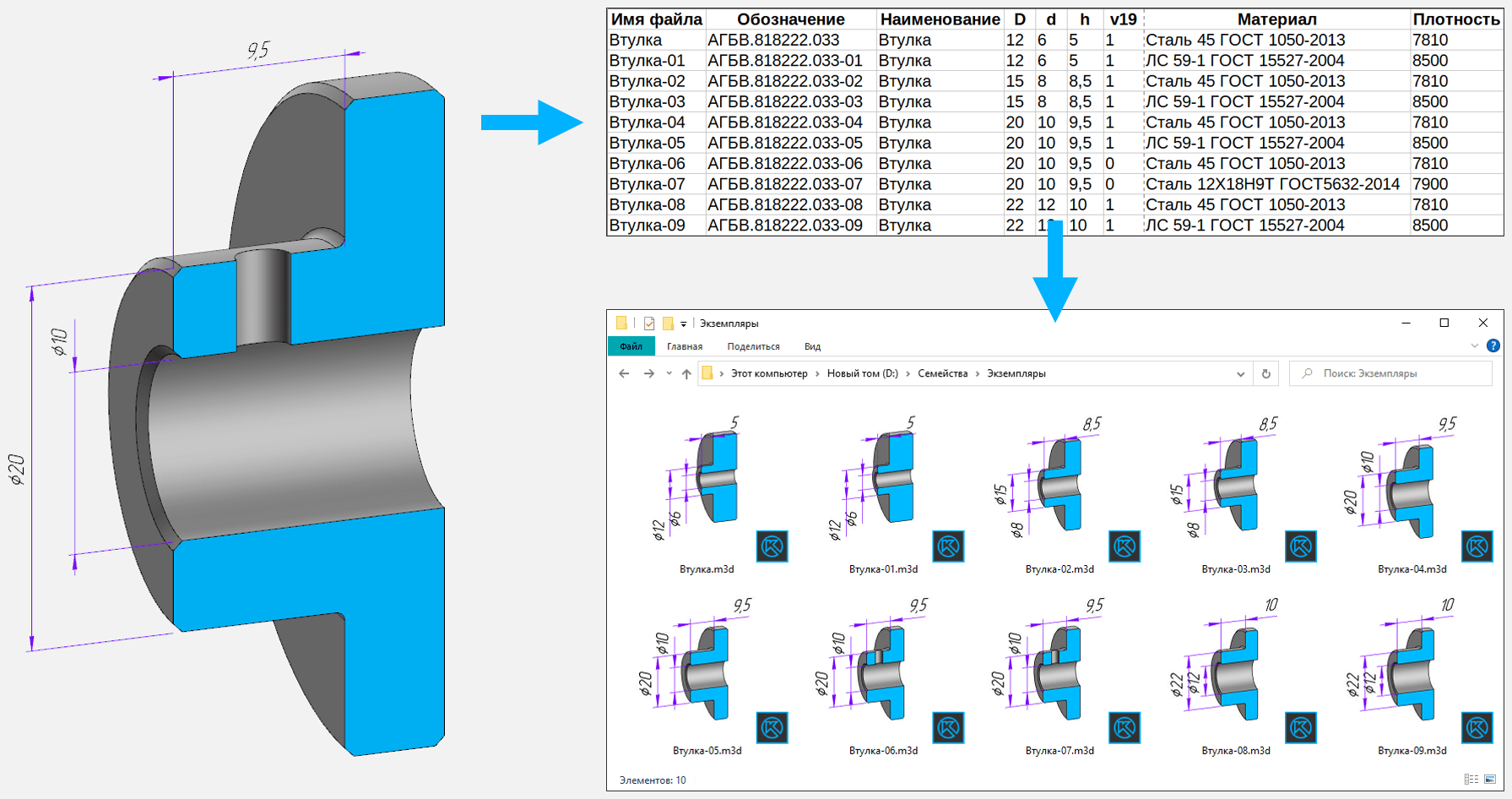

Всем, кто работает с большой номенклатурой изделий, будет полезно автоматическое создание новых файлов моделей по модели-шаблону на основе данных из электронной таблицы — Семейство моделей.
Благодаря команде Заменить компоненты пользователь сможет задать новый файл-источник для одного или нескольких компонентов сборки с возможностью установки соответствия между старыми и новыми элементами.
Для работы с 3D-моделями, импортированными из других CAD-систем, добавлены команды прямого редактирования:
• Заменить грани — замена выбранных граней тела или поверхности новыми.
• Изменить размер скругления — поможет отредактировать скругление с постоянным радиусом, увеличив или уменьшив значение радиуса.
• Изменить размер грани — поможет отредактировать диаметр цилиндрической или сферической грани.

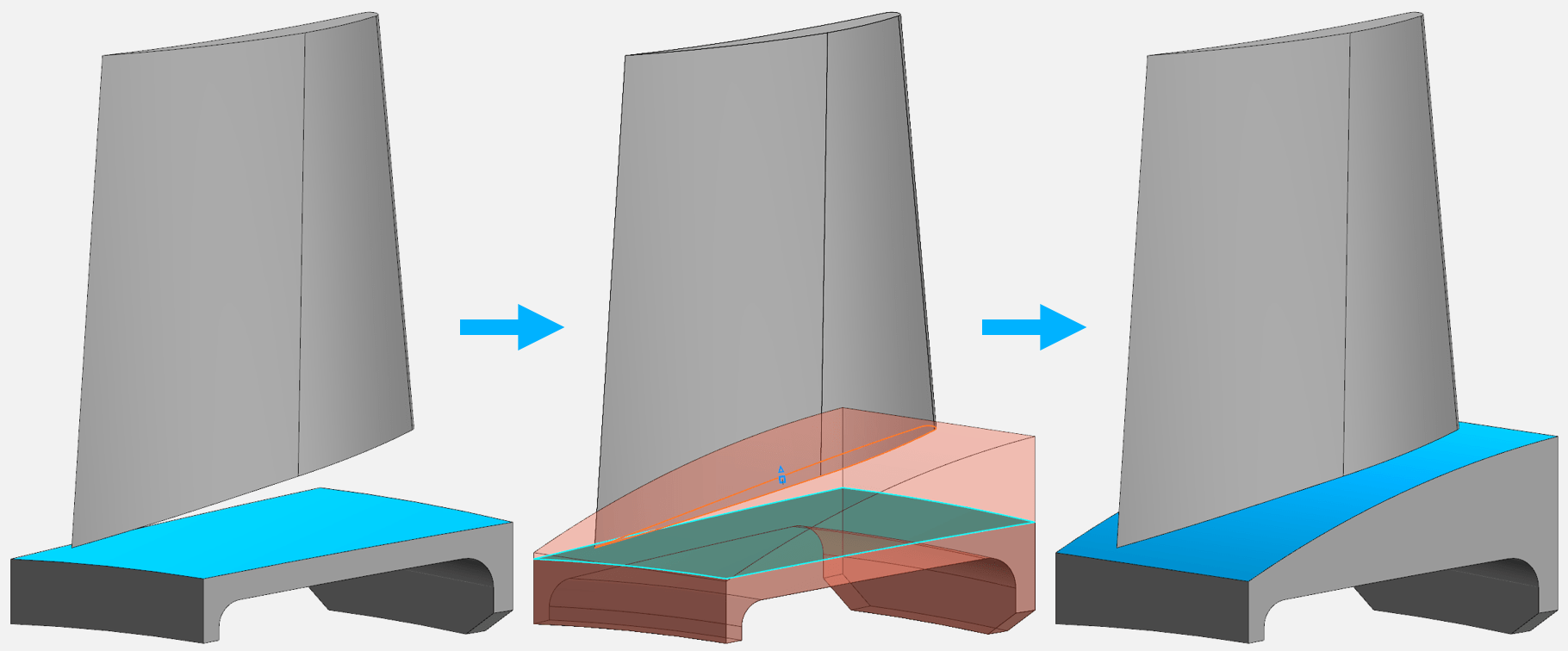

Заменить грани
При построении элемента по траектории теперь можно управлять изменением формы сечения при его движении вдоль траектории.
Одна из самых запрашиваемых пользователями новинок — Поверхность скругления. Эта команда создает поверхность перехода между двумя наборами поверхностей, которые могут не иметь общего ребра.
Значение свойства «Наименование» теперь может включать ссылку и простой текст или несколько ссылок. Создание нескольких ссылок в наименовании может потребоваться, например, при вводе информации о детали без чертежа, если ее наименование дополняется обозначением материала или размерами, необходимыми при изготовлении.
Команда Передать в источник позволит передать значения свойств «Обозначение», «Наименование» и «Примечание» из изделия в его составные части. Передавать выбранные свойства можно как для отдельной составной части, так и для всех его составных частей.
САПР-ПРИЛОЖЕНИЯ В МАШИНОСТРОЕНИИ
Существенные изменения произошли в ключевом приложении для механического проектирования «Валы и механические передачи». При работе с документом КОМПАС-Деталь теперь можно создавать и редактировать модель вала на основе встроенной 2D-модели вала. 2D- и 3D-модели вала хранятся в одном файле детали и ассоциативно связаны.

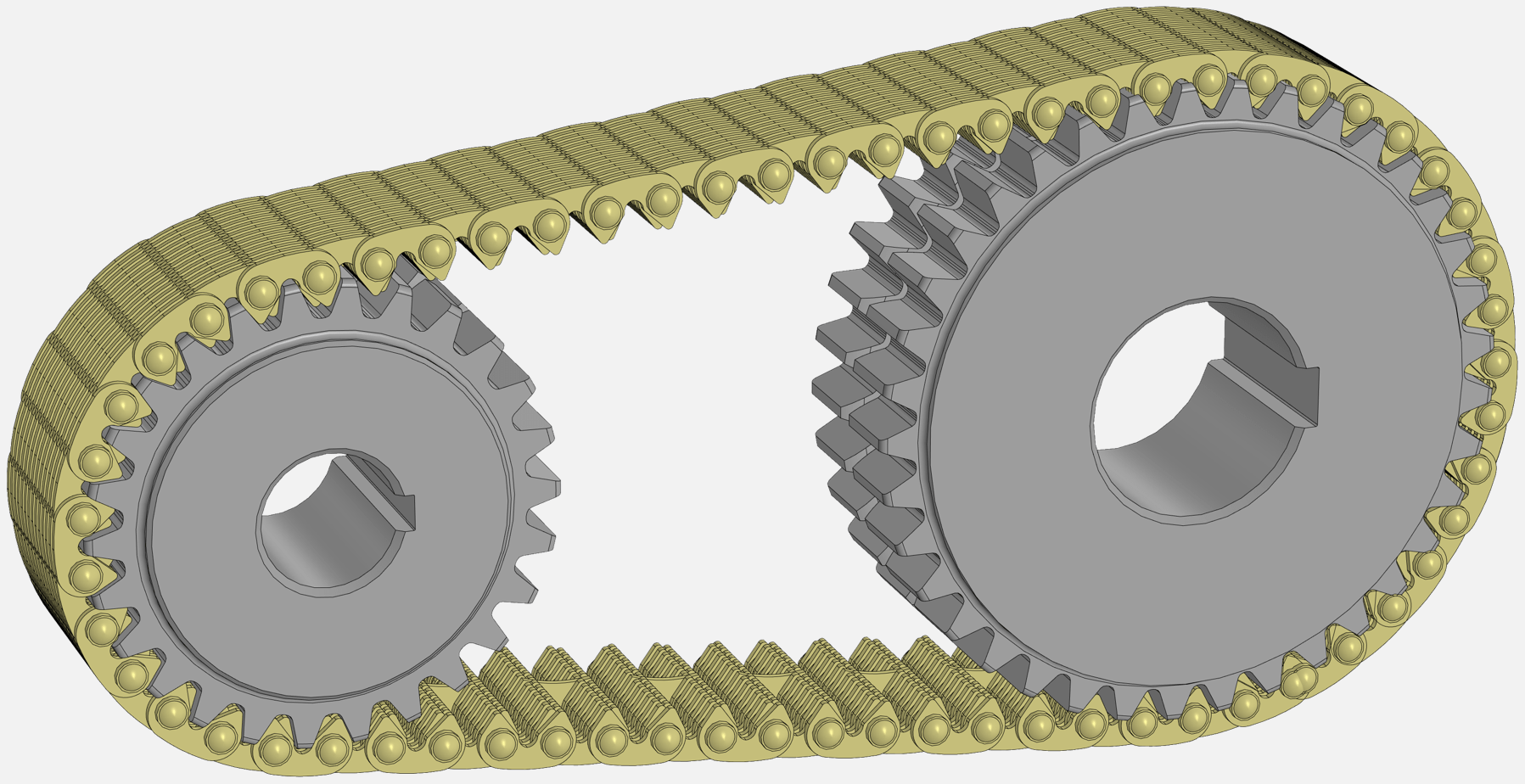

Добавлена возможность генерации трехмерной модели «Звездочки с цепной зубчатой передачей».
В модуле «Разъемные соединения» появился новый тип соединения – шпилечное. Повышена интеллектуализация размещения крепежа. Для упрощения вставки готовых болтовых, винтовых, шпилечных соединений теперь используются шаблоны, с помощью которых расставлять соединения по модели можно буквально в несколько кликов.

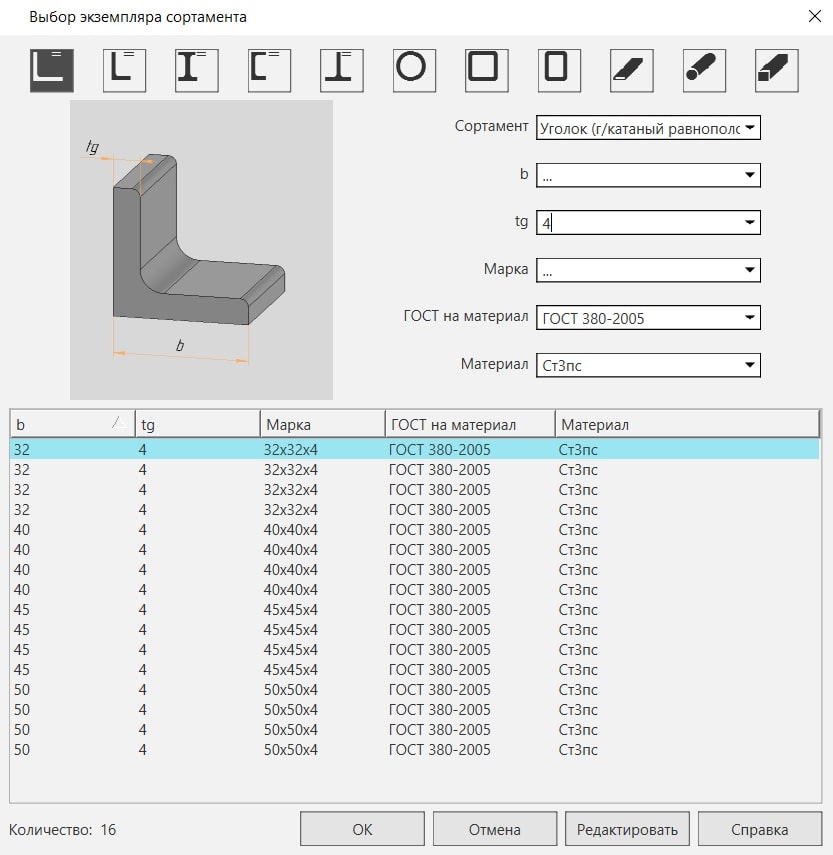

В приложениях «Оборудование: Металлоконструкции» и «Оборудование: Трубопроводы» стал удобнее выбор объектов из справочника ПОЛИНОМ:MDM: профилей металлопроката, экземпляров сортамента труб и арматуры. В новой версии введен специализированный пользовательский интерфейс, который позволяет выбирать элементы удобным способом и в соответствии с контекстом решаемой задачи.
Доработаны приложения для проектирования электрооборудования «Конвертор eCAD — КОМПАС» и «Оборудование: Кабели и жгуты». Доработки направлены на повышение интеграции с различными системами, в т.ч. с «КОМПАС-Электрик» и САПР «Макс». В приложении «Оборудование: Кабели и жгуты» теперь возможно моделирование условных проводников при отсутствии марок кабелей в соединении.
САПР-ПРИЛОЖЕНИЯ В СТРОИТЕЛЬСТВЕ

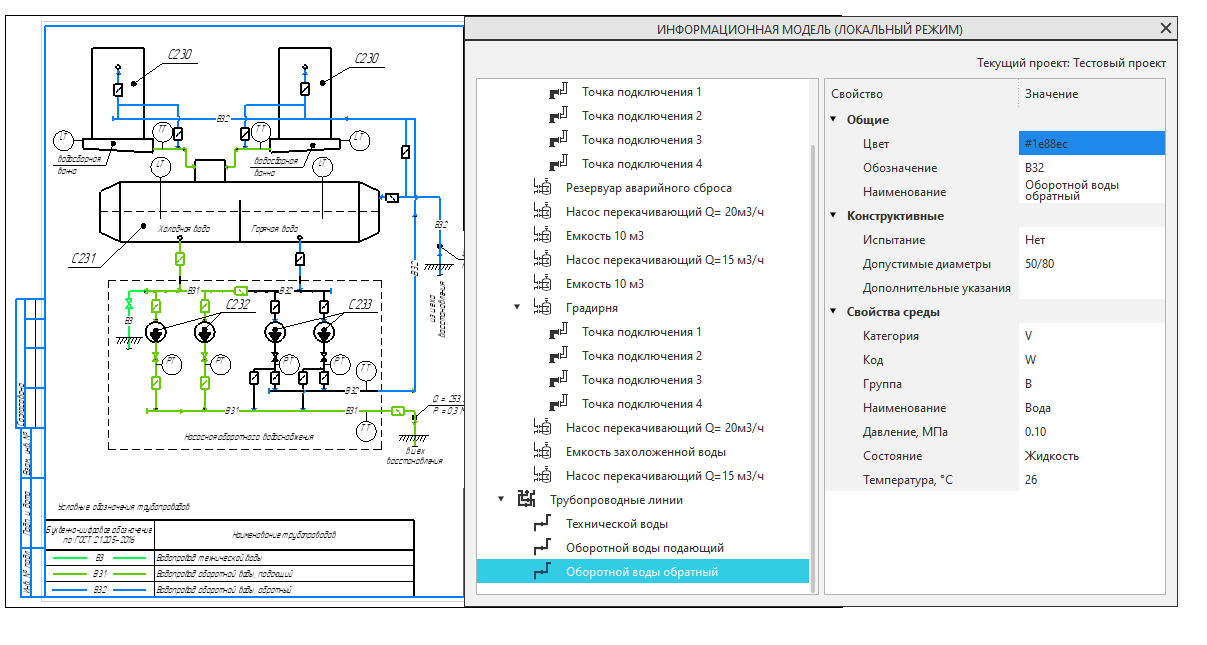

Начиная с 23-й версии в приложении «Технология: ТХ» возможно создавать схемы принципиальные (P&ID), работа организована в формате единого проекта, что упрощает управление и координацию.

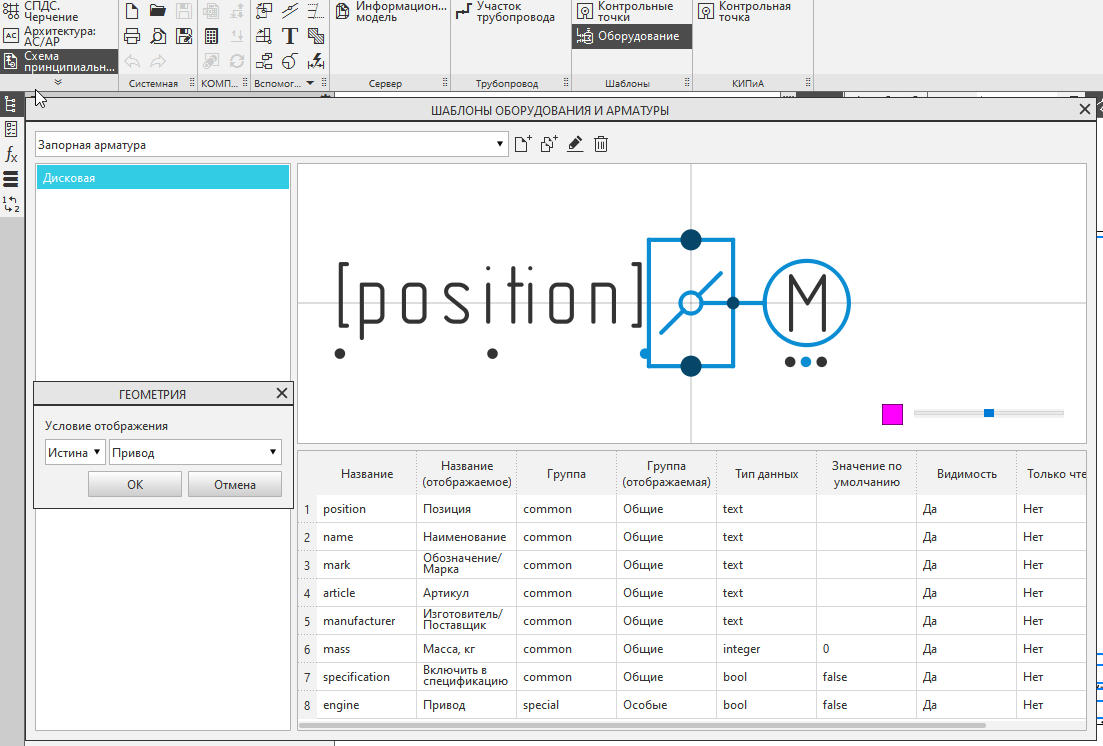

База, включенная в среду проектирования, содержит основные УГО для оборудования, арматуры и контрольно-измерительных приборов и автоматики (КИПиА). Для удобства предусмотрена возможность создания шаблона пользовательского оборудования и контрольных точек с добавлением необходимых атрибутов и настройкой для подключения.
Для схем доступно построение линий трубопроводов в различных режимах трассировки. В режиме отображения можно настраивать параметры трасс, такие как изоляция или подогрев, а также автоматически задавать направление потока и определять конструктивные элементы.
В приложении «Электроснабжение: ЭС/ЭМ» оптимизирован автоподбор соединителей для кабельных конструкций. Система автоматически перестраивает и подбирает соединительные элементы, оставляя пользователю лишь визуальную оценку правильности подбора конструкции.

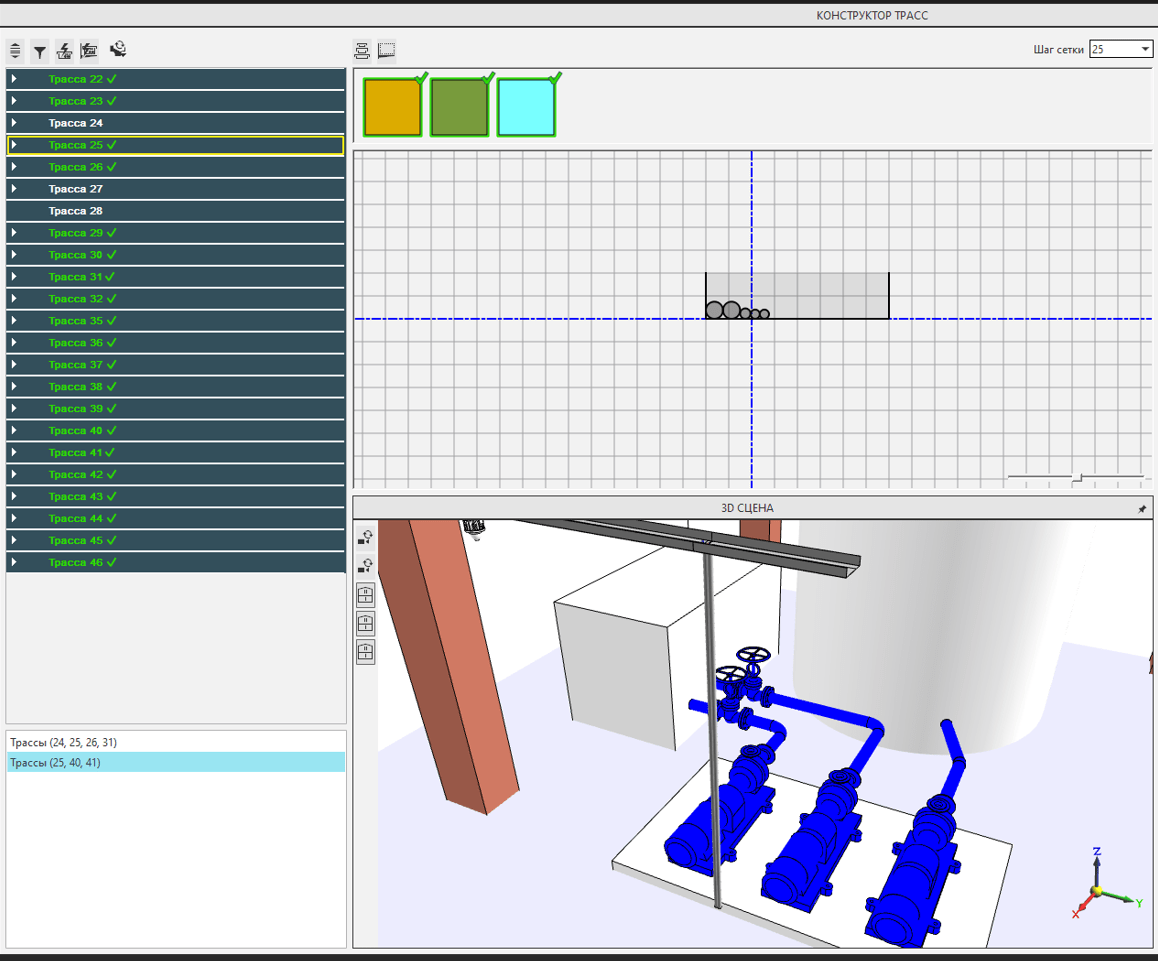

В конструкторе трасс доступно отображение окружающей обстановки. В режиме реального времени отображаются каркас здания, размещенное оборудование и сама трасса. Это позволяет оценить ситуацию и внести необходимые коррективы в кабельные конструкции.

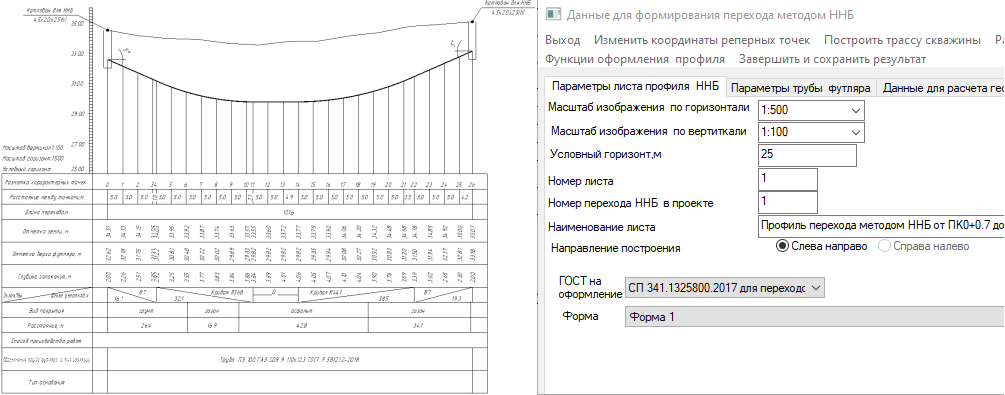

Благодаря предложениям пользователей расширены функциональные возможности приложений «Наружные сети: НВК», «Тепловые сети: ТС» и «Газоснабжение: ГСН»: включен расчет методом ННБ по СП 341.1325800.2017.
Ведомость пикетов пересечения плетей сетей с коммуникациями теперь оформлена в табличную форму, которую можно разместить на топоплане.
Для всех приложений решена задача выгрузки трассы трубопровода в файл DXF. Это позволяет экспортировать профиль и план трассы в формат, используемый в сторонних системах, сохраняя все ключевые данные.
