ЭСПРИ. Тостер

ЭСПРИ Тостер

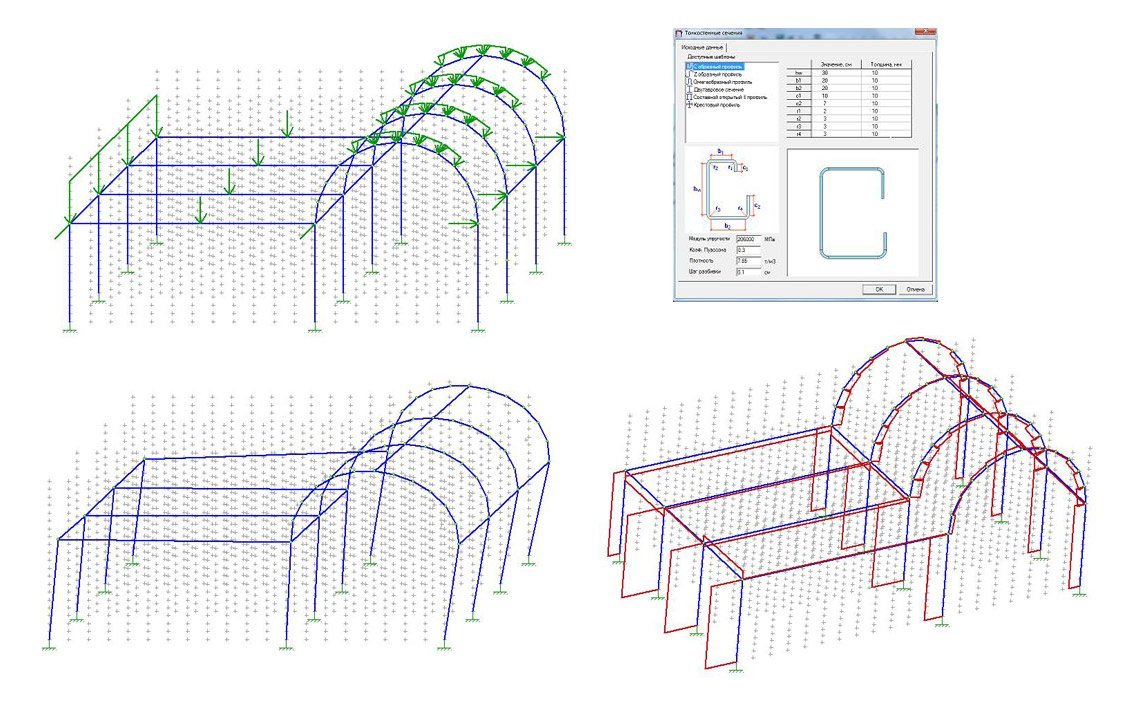

Тонкостенные стержневые системы. Программа предназначена для статического расчета пространственных систем из тонкостенных стержней в условиях стесненного кручения. Каждый узел рамы имеет 7 степеней свободы – три линейных перемещения, три поворота и депланацию. Допускается расчет плоских стержневых систем. Жесткостные геометрические и секториальные характеристики вычисляются автоматически при помощи программы «Параметрические тонкостенные сечения».

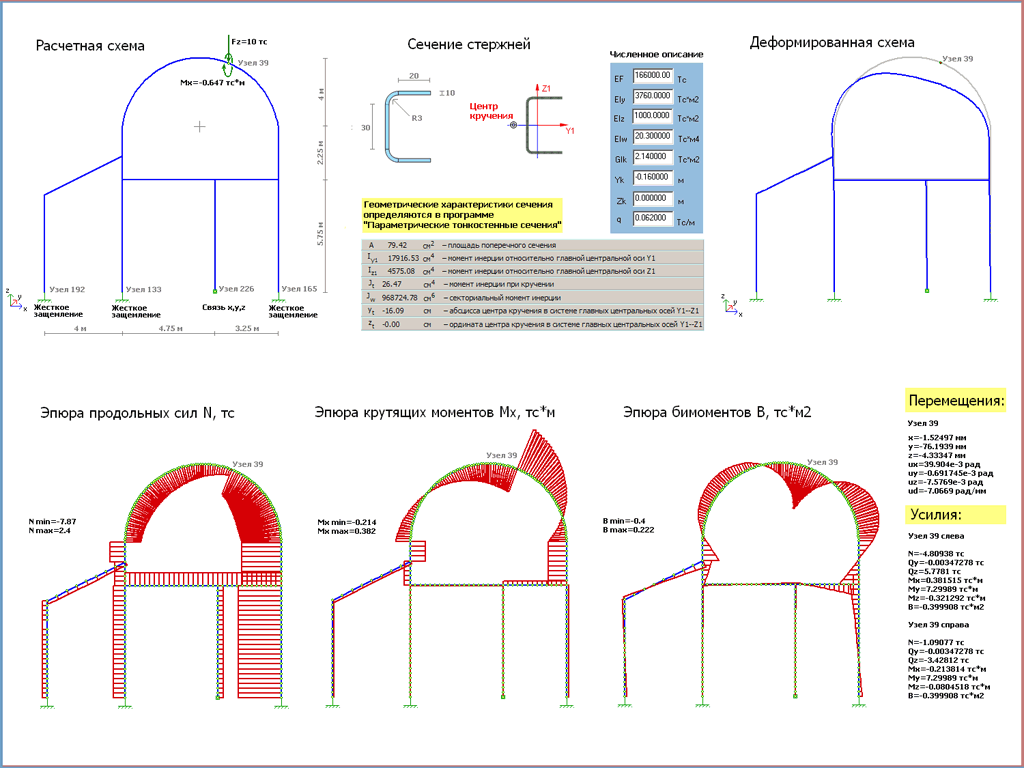

Допускаются узловые нагрузки в виде сил, моментов, а также заданных перемещений и поворотов. Допускаются местные нагрузки. Принимается, что узловые нагрузки прилагаются в центре кручения (а не в центре тяжести), координаты которого являются одинаковыми для всех стержней, входящих в узел. В результате расчета вычисляются перемещения узлов, включая депланацию, и усилия в стержнях – продольная сила, изгибающие моменты, крутящий момент, перерезывающие силы, а также бимомент. Результаты расчета отображаются графически в виде деформированной схемы и эпюр усилий, а также выдаются в табличной форме.
