Project StudioCS Электрика - специализированная программа для автоматизированного выполнения проектов в части силового электрооборудования, внутреннего и наружного электроосвещения промышленных и гражданских объектов. Project StudioCS Электрика 10.0 обеспечивает создание низковольтной (0,4 кВ) части проекта СЭС. Инструментальные средства системы позволяют проектировать как внутреннее электрическое освещение, так и силовое электроснабжение жилых, общественных и производственных зданий и сооружений.

Описание

Project StudioCS Электрика - специализированная программа для автоматизированного выполнения проектов в части силового электрооборудования, внутреннего и наружного электроосвещения промышленных и гражданских объектов. Project StudioCS Электрика 10.0 обеспечивает создание низковольтной (0,4 кВ) части проекта СЭС. Инструментальные средства системы позволяют проектировать как внутреннее электрическое освещение, так и силовое электроснабжение жилых, общественных и производственных зданий и сооружений.

Программный комплекс разработан на основе положений действующей нормативно-технической документации. При разработке использовались современные технологии, что позволило сделать комплекс интерактивным, простым и удобным в использовании.

Программа Project StudioCS Электрика предназначена для решения следующих задач:
  • Расчет освещенности по методу коэффициента использования и автоматическое размещение светильников в помещении.
  • Расчет освещенности точечным методом.
  • Расчет нагрузок по РТМ 36.18.32.4−92, СП 31−110−2003 и методике ТЭП.
  • Расчет токов однофазных, двухфазных, трехфазных коротких замыканий по ГОСТ 28249–93 и методом петли фаза-ноль.
  • Расчет токов утечки и проверка уставки УЗО.
  • Расчет падения напряжения.
  • Автоматическая маркировка оборудования.
  • Возможность создания контрольных соединений.
  • Возможность задания аппаратам фидера дополнительных устройств (контактные приставки, независимые расцепители, трансформаторы тока, амперметры, вольтметры, счетчики и т. д.).
  • Автоматический расчет числа жил и длин кабелей.
  • Автоматический подсчет расхода кабельных конструкций.
  • Автоматизированная раскладка кабелей в трассах.
  • Автоматическое формирование сечений кабельных трасс.
  • Проверки коммутационных аппаратов и кабелей.
Project StudioCS Электрика работает в среде AutoCAD, AutoCAD Architecture 2010/2011/2012/2013/2014/2015/2016/2017 (32 bit, 64 bit).

Основные возможности

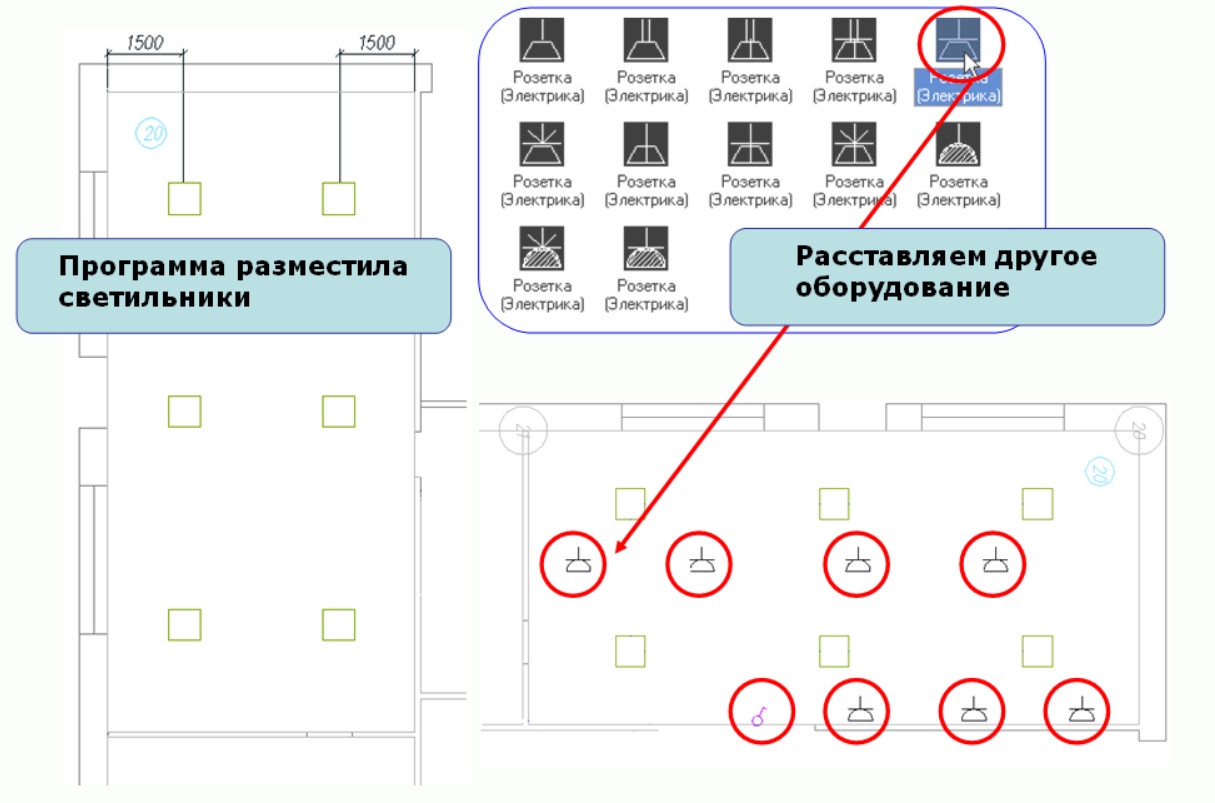

Расстановка оборудования на плане

Производится определение помещений средствами программы. В соответствии с заданной освещенностью программа автоматически рассчитывает количество светильников и размещает их в помещении. При этом объекты программы обладают техническими характеристиками из базы данных, имеют высоту установки, одновременно являясь объектами AutoCAD, что позволяет выполнять над ними стандартные операции (такие как копирование, перемещение, удаление) привычными инструментами AutoCAD. При копировании объектов все электротехнические характеристики сохраняются.

Прочее оборудование на план размещается из библиотеки условно-графических обозначений. Условно-графические обозначения элементов оборудования хранятся в DWG-файлах базы УГО.

Расстановка оборудования на плане


Создание структуры распределительных устройств

В начале проектирования пользователь не всегда знает, какое наполнение шкафа ему потребуется, программа позволяет как изначально выбирать из базы типовой шкаф, так и наполнять/редактировать его в процессе работы.

В программном комплексе Project StudioCS Электрика распределительные устройства разбиты на пять категорий: «Стандартное РУ», «Модульное РУ», «Реечное РУ», «Блочное РУ», «Панельное РУ». Кроме того, в базе описаны два типа «Шкафов ввода». Из шкафов ввода и шкафов (панелей) «Реечных РУ», «Блочных РУ» и «Панельных РУ» можно создавать «Комплексные РУ» (состоящие из какого-либо набора шкафов или панелей).

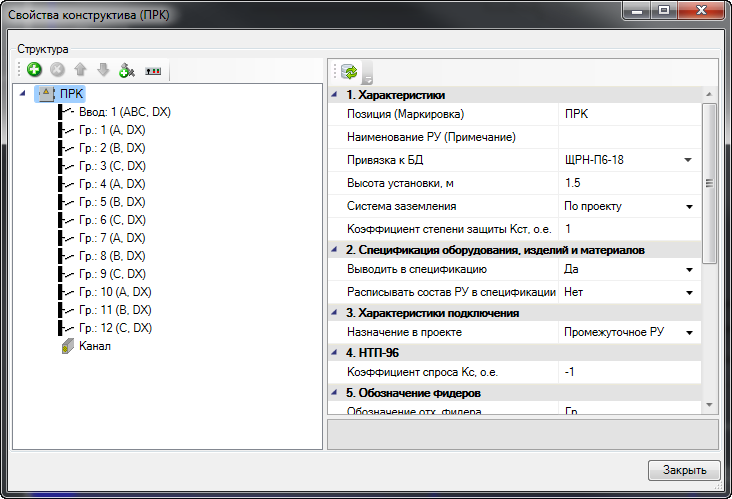

В любой момент времени пользователю доступно окно свойств распределительного устройства, где можно изменить его тип, количество фидеров и их наполнение.

Окно свойств распределительного устройства

Окно свойств распределительного устройства

Инструментарий для подключения оборудования

Подключение оборудования программа позволяет осуществлять непосредственно с плана или в табличном виде. Оборудование подключается через Мастер подключения, который позволяет видеть всю структуру распределительного устройства и выделять отходящую группу, на которую будут подключены нагрузки. Для удобства работы программа подсвечивает подключенные объекты и распределительное устройство. В процессе выполнения этой команды программа автоматически выполняет расчет нагрузок по РТМ 36.18.32.4−92/СП31−110−2003/методике ТЭП.

При расчете нагрузок по СП31−110−2003 выбор коэффициентов спроса осуществляется автоматически по справочным данным.

Подключение оборудования


Отрисовка трасс

В программном продукте Project StudioCS Электрика 9.1 реализован специальный инструмент для прокладки трасс, кабелей и кабельных конструкций по трассам. В специальном окне программы проектировщик создает перечень трасс с привязкой к базе данных. В дальнейшем все кабеленесущие системы, используемые в проекте, попадут в спецификацию.

Пользователь может работать в удобном для него режиме:

  • сначала отрисовать трассы без типа на плане, а потом назначать нужный тип и высоту путем выделения участков трасс на плане;
  • сразу отрисовывать участки трасс с заданным типом конструкции на требуемой высоте.

Программа поддерживает межэтажные переходы и перепады высот.

Имеется Мастер установки соединительных элементов как в автоматическом, так и в ручном режиме. При этом программа самостоятельно подбирает тип соединительного элемента из базы аппаратов проекта для заданного типа канала.

Программа осуществляет автоматический подсчет кабеленесущих систем, соединительных элементов коробов и лотков.

Отрисовка трасс на плане

Отрисовка трасс на плане

Прокладка кабелей

Программа, зная нагрузки каждой группы распределительного устройства, прокладывает кабели по трассам в автоматическом режиме. В момент прокладки кабелей программа рассчитывает длины и жильность кабелей, определяет места установки разветвительных коробок. При этом на плане подсвечиваются трасса прокладки кабеля и подключенные электроприемники.

При расчете длины кабелей в момент прокладки программа учитывает межэтажные переходы, спуски и подъемы кабеля.

Автоматическая прокладка кабелей по трассам

Автоматическая прокладка кабелей по трассам

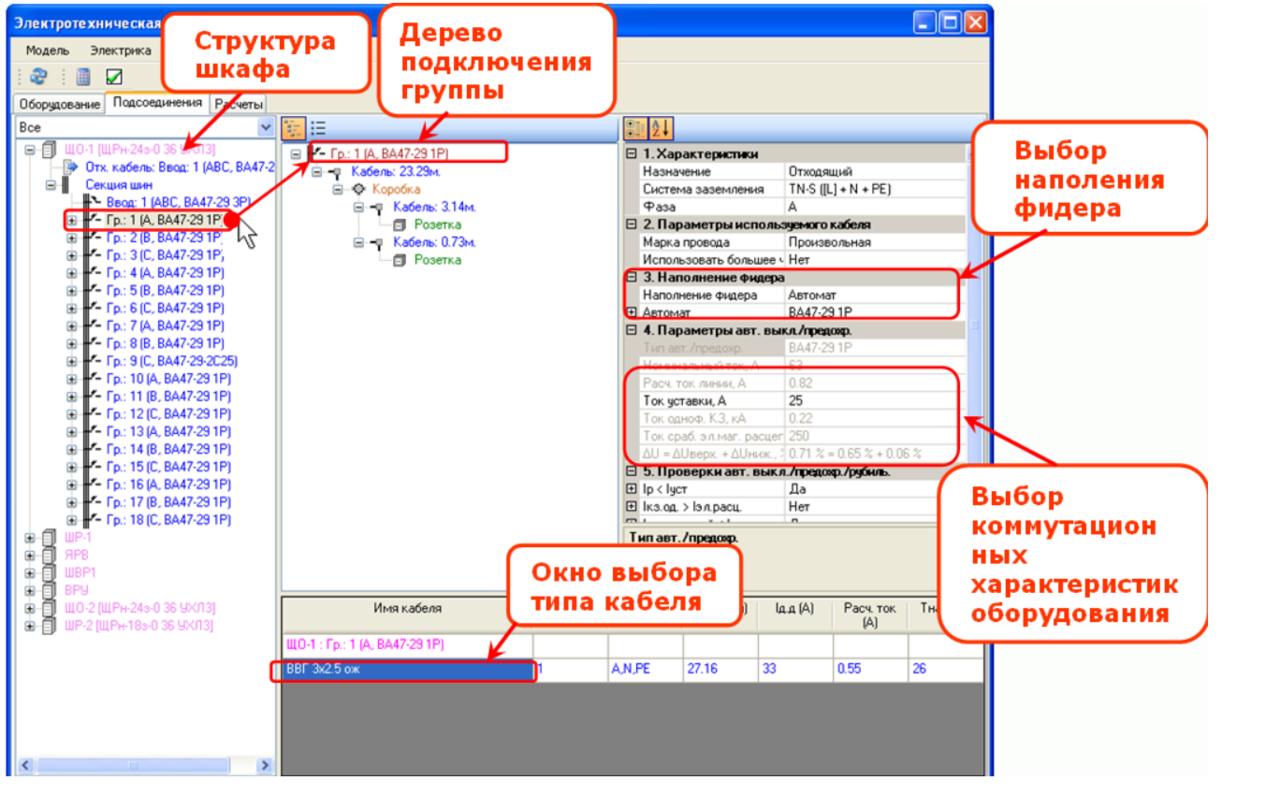

Электротехническая модель проекта

Вся информация по модели проекта может быть представлена в табличном виде в окне электротехнической модели. На вкладке Подсоединения отображается информация о дереве подключения каждого фидера, наполнении фидера, результатах расчета для выбора оборудования, осуществляется выбор кабеля и коммутационных характеристик оборудования, а также проверки правильности выбора оборудования.

На вкладке Расчеты представлена вся информация по результатам расчетов.

Электротехническая модель

Электротехническая модель

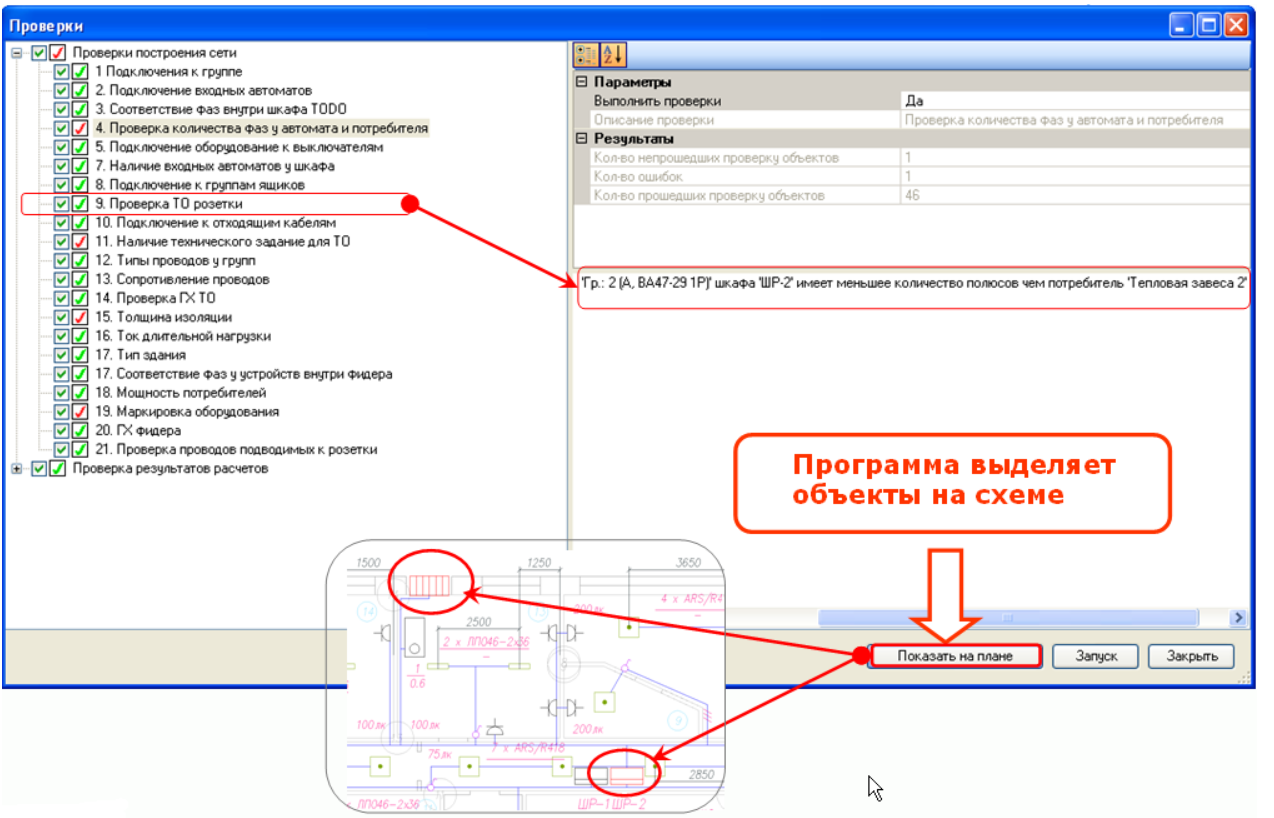

Осуществляются различные проверки правильности построения сети и выбора оборудования по всей модели проекта.

Диагностика сети

Диагностика сети

Формирование выходной документации

Формирование выходной документации — самый быстрый и легкий процесс в программе, так как специальные функции обеспечивают быстрый вывод документов. Система построения отчетов реализована с возможностью предварительного просмотра и редактирования выводимой информации.

Вывод документации осуществляется в MS Excel, MS Word, AutoCAD.

Перечень выходных документов, создаваемых с помощью Project StudioCS Электрика, включает:

  • лист плана здания с обозначениями установленного оборудования и трасс, автоматически сгенерированными сечениями кабельных трасс, выносными обозначениями и таблицами;

План с оборудованием

План с оборудованием

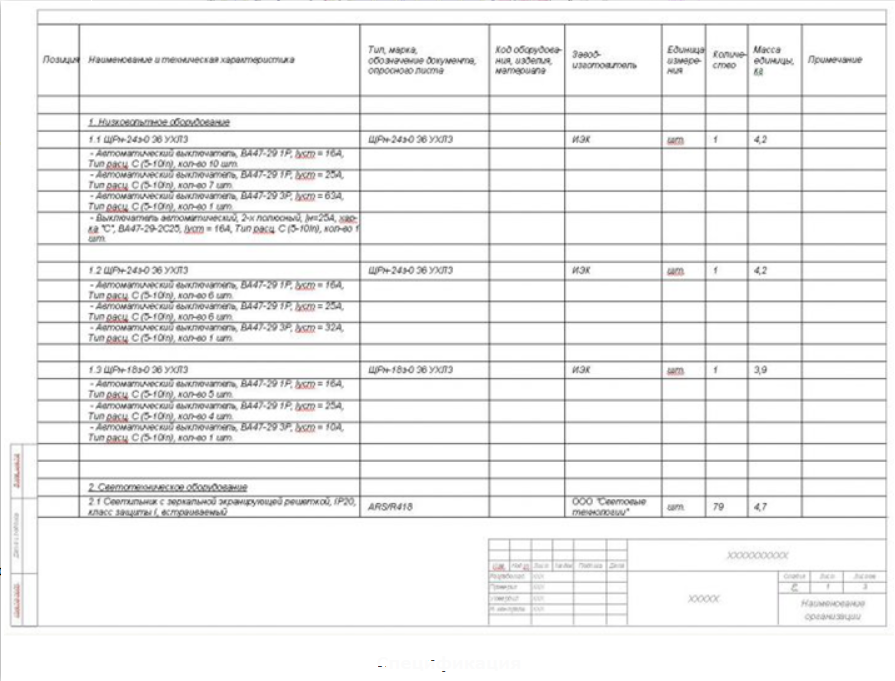

  • спецификацию оборудования, кабелей, проводов, изделий и материалов;

Спецификация

Спецификация
  • принципиальные схемы питающей и распределительной сети;

Принципиальная схема сети

Принципиальная схема сети

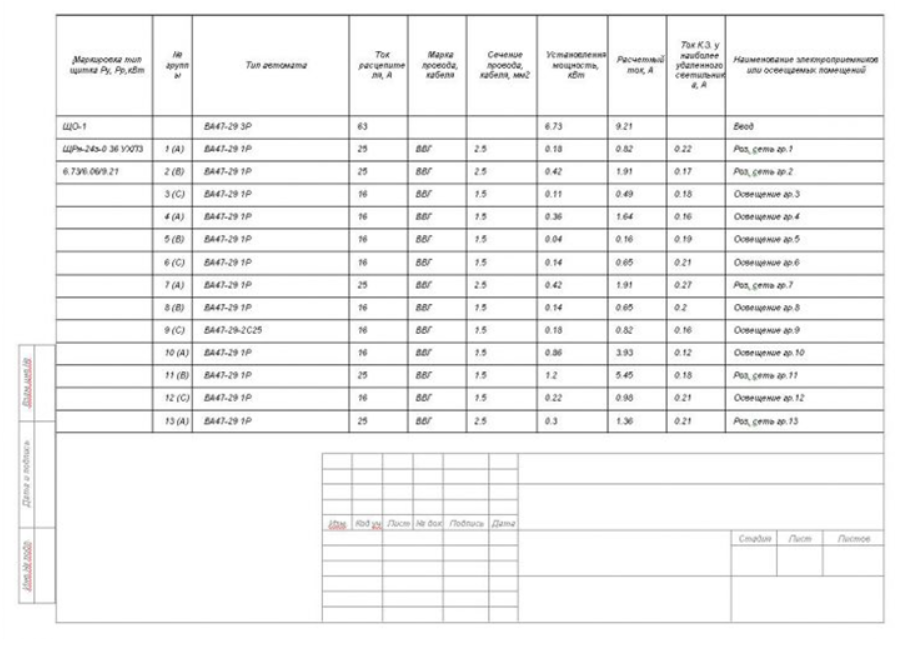

  • ведомость по групповым щиткам;

Ведомость групповых щитков

Ведомость групповых щитков
таблицу результатов расчета нагрузок;

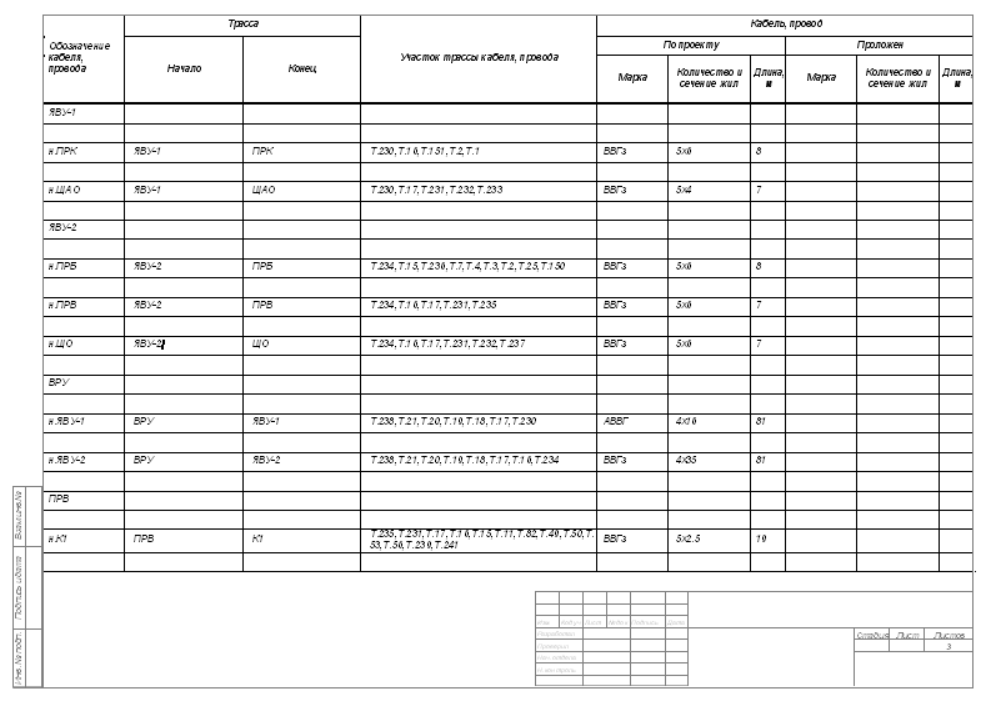

кабельный журнал;

Кабельный журнал

Кабельный журнал
таблицу выбора оборудования;

Таблица выбора оборудования

Таблица выбора оборудования

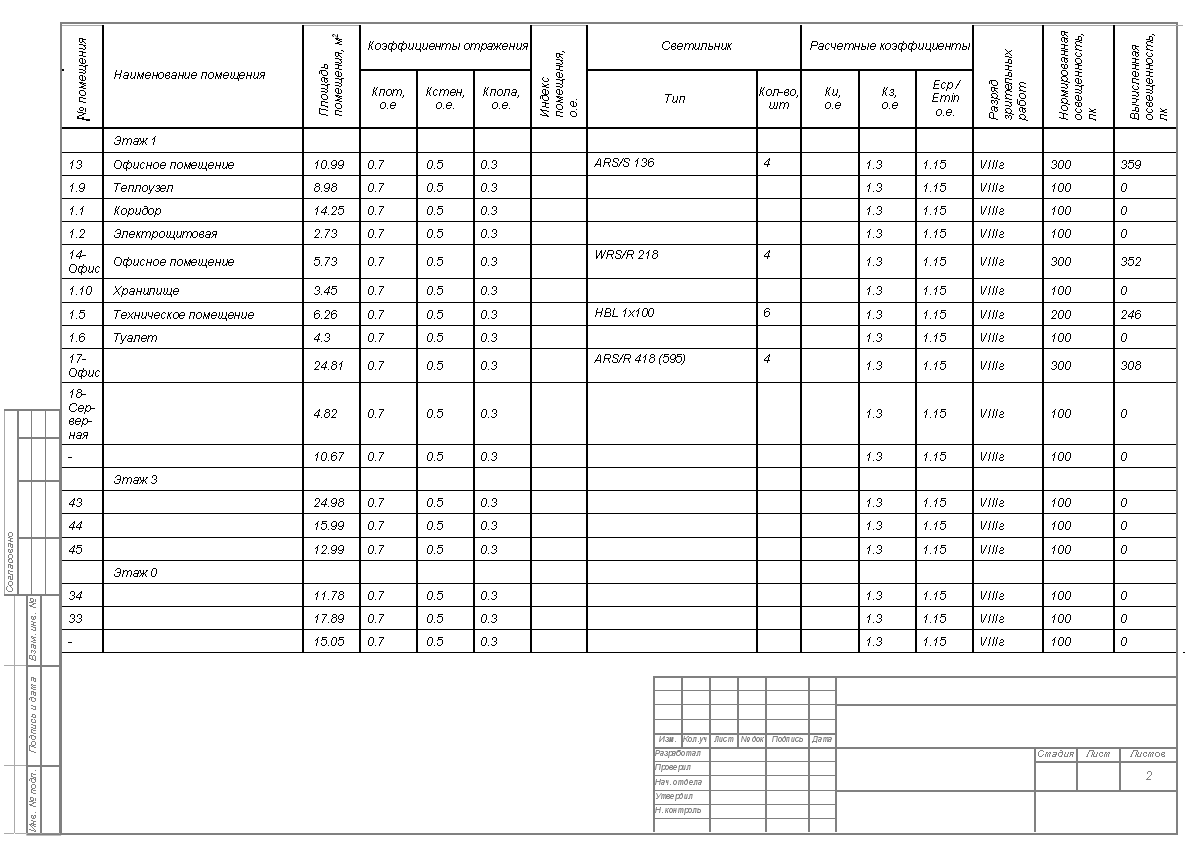

таблицу результатов расчета освещенности;

Результаты расчета освещенности

Результаты расчета освещенности
  • экспликацию помещений.

База данных оборудования, изделий и материалов

Данные базы аппаратов хранятся в MDB-файлах (формат MS Access). В дистрибутив версии входит набор заполненных баз данных, содержащий оборудование для работы с программой и для демонстрации того, как производить корректное наполнение баз. В частности, представлены база данных ОАО «Электрокабель» Кольчугинский завод», коммутационное оборудование ОАО «ДЗНВА», база данных по лампам без привязки к производителю, лампы «OSRAM», светильники Ардатовского светотехнического завода, светильники «Световые технологии», трансформаторы масляные 6−10 кВ (ТМ, ТМГ), база электроустановочных изделий «Wessen», кабеленесущие системы OSTEC, ДКС, IEK, Quintela, Legrand, Cablofil и др.


Реализован Менеджер баз данных для подключения баз оборудования и импорта из них оборудования в базы проекта.

Имеются удобные инструменты для просмотра, наполнения и редактирования данных в базах УГО и аппаратов.

Реализована возможность пользовательской настройки правил, по которым в проекте будет производиться автоматический подбор соединительных элементов. Для этого в базе данных появилась таблица «Конфигурации соединительных элементов».

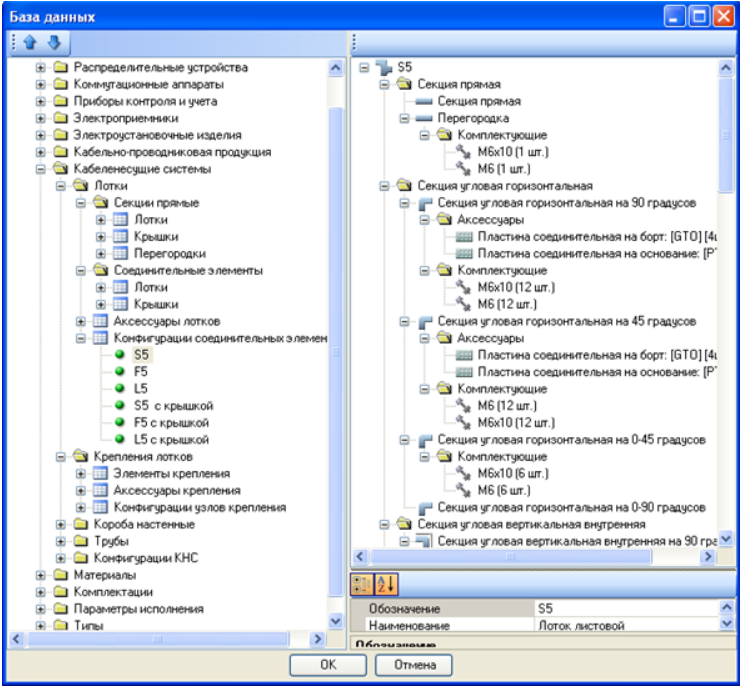

База данных оборудования, изделий и материалов

База данных оборудования, изделий и материалов

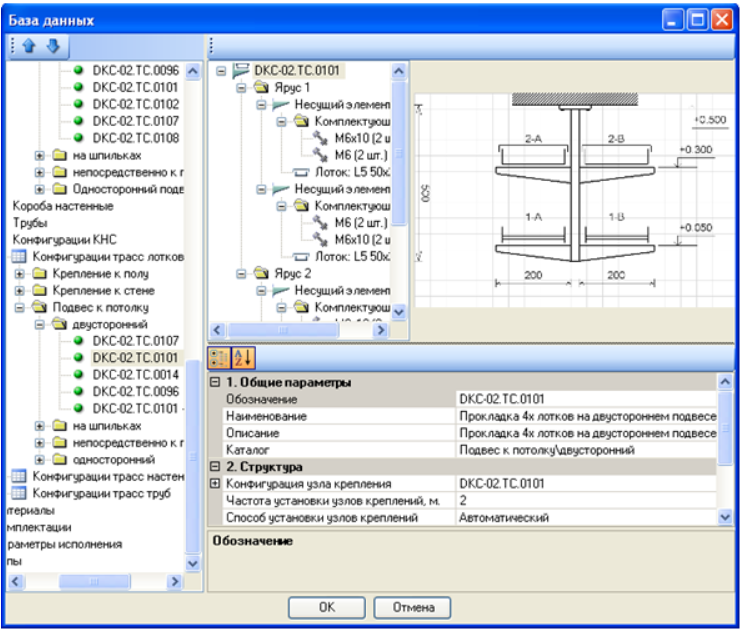

Для повышения удобства и наглядности работы при формировании пользователем узла крепления программа автоматически формирует эскиз узла и проставляет размеры.

Формирование конструкции трассы, выбор узлов крепления и размещение на них лотков осуществляется в базе данных. Это позволяет использовать собственные наработки в последующих проектах.

Конструкция трассы в базе данных

Конструкция трассы в базе данных

Проектная документация, выпускаемая с помощью Project StudioCS Электрика, соответствует:

  • ГОСТ 21.608−84 Система проектной документации для строительства. Внутреннее электрическое освещение.
  • ГОСТ 21.613−88 Система проектной документации для строительства. Силовое электрооборудование.
  • ГОСТ 21.614−88 Условные обозначения.
  • ГОСТ P 21.1101−2009 Основные требования к проектной и рабочей документации.
  • СП 31−110−2003 Проектирование и монтаж электроустановок жилых и общественных зданий.
  • РТМ 36.18.32.4−92 Указания по расчету электрических нагрузок. Утверждены ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского.
  • ГОСТ 28249–93.
  • СНиП 23−05−95 Естественное и искусственное освещение.
  • Справочная книга по светотехнике / Под ред. проф. Ю.Б. Айзенберга. — М.: Энергоатомиздат, 1996
