nanoCAD BIM Отопление

Программа nanoCAD Отопление реализована на базе ядра nanoCAD версии 8.0. Выходная документация сохраняется в формате *.dwg и (для табличных форм) в формате MS Office или OpenOffice.org.
Программный продукт nanoCAD Отопление включает в себя специализированные инструменты инженера-проектировщика отопительных систем. Из создаваемой модели систем отопления пользователь получает практически всю необходимую документацию:

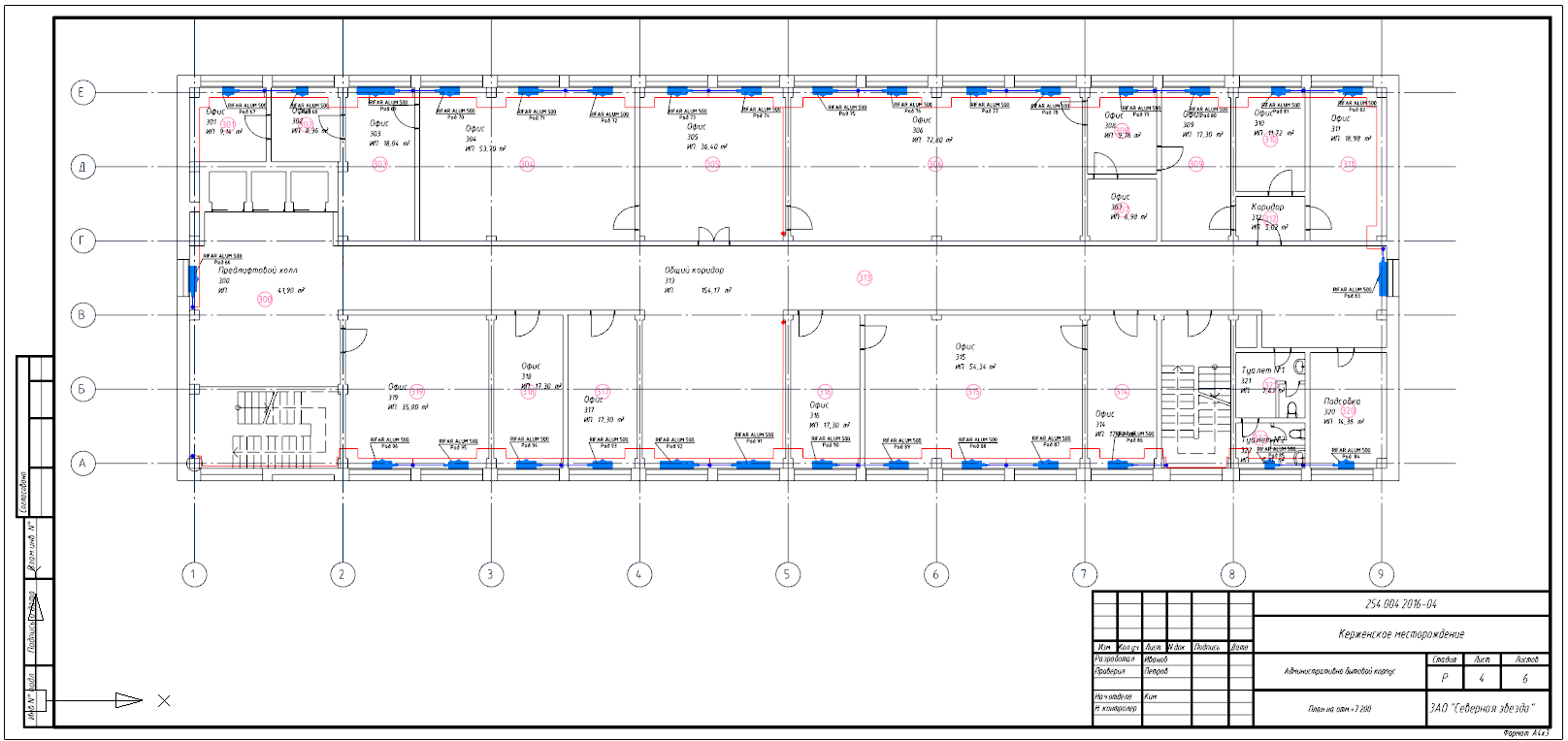

• поэтажные планы систем отопления;
• аксонометрические схемы систем отопления;
• спецификацию оборудования;
• экспликацию помещений;
• общий отчет по проекту;
• ведомость отопительных приборов;
• ведомость циркуляционных колец;
• ведомость гидравлического расчета циркуляционных колец;
• отчет по настройкам арматуры;
• ведомость теплового расчета приборов отопления;
• трехмерную твердотельную модель системы отопления.

Удобный интерфейс

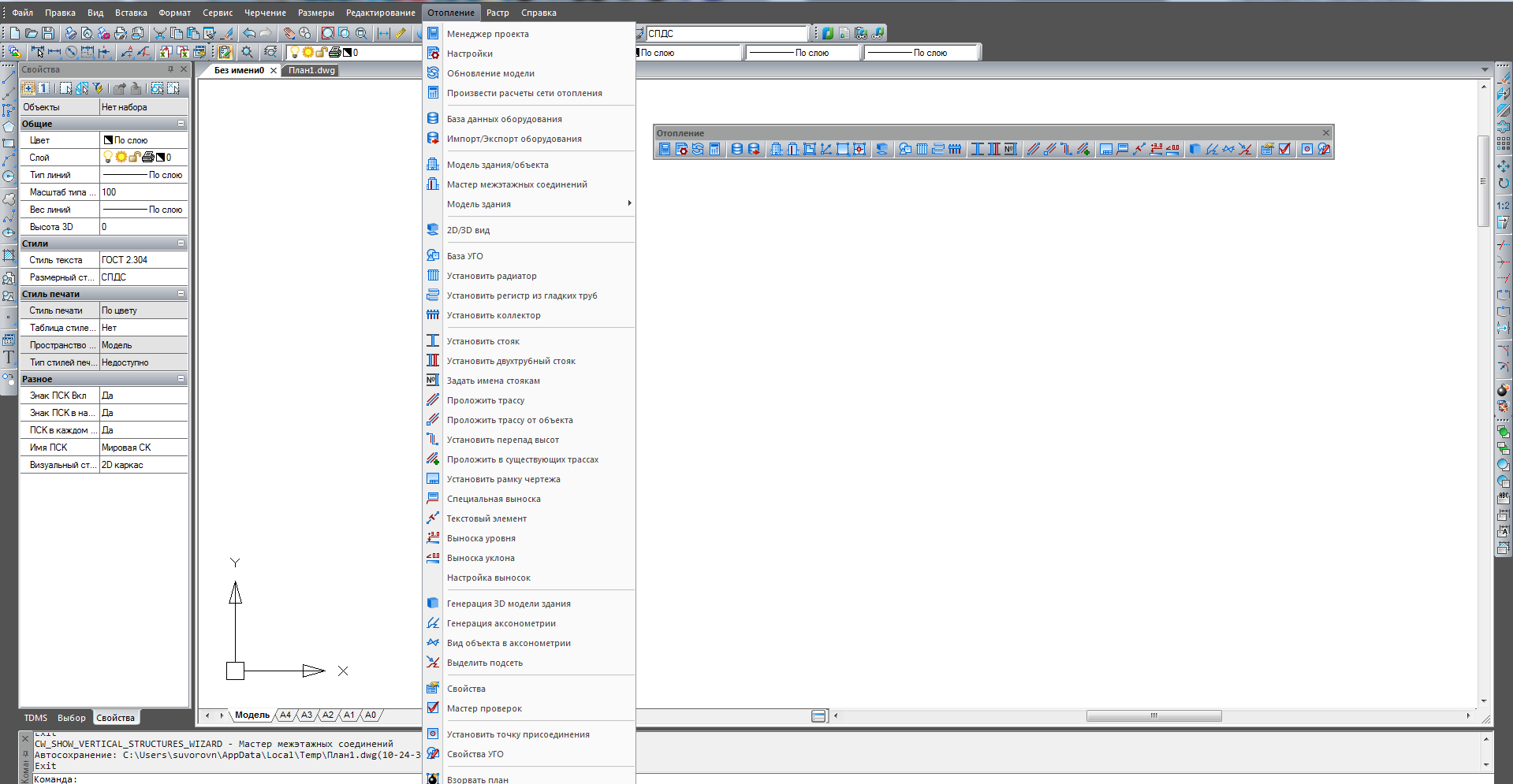

Программа nanoCAD Отопление имеет привычный интерфейс стандартных CAD-систем, что позволяет сократить до минимума сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в nanoCAD Отопление реализованы сервисные функции создания моделей систем отопления, такие как контекстное меню, режимы отслеживания, объектной привязки и т.п.

Интеллектуальные объекты nanoCAD Отопление

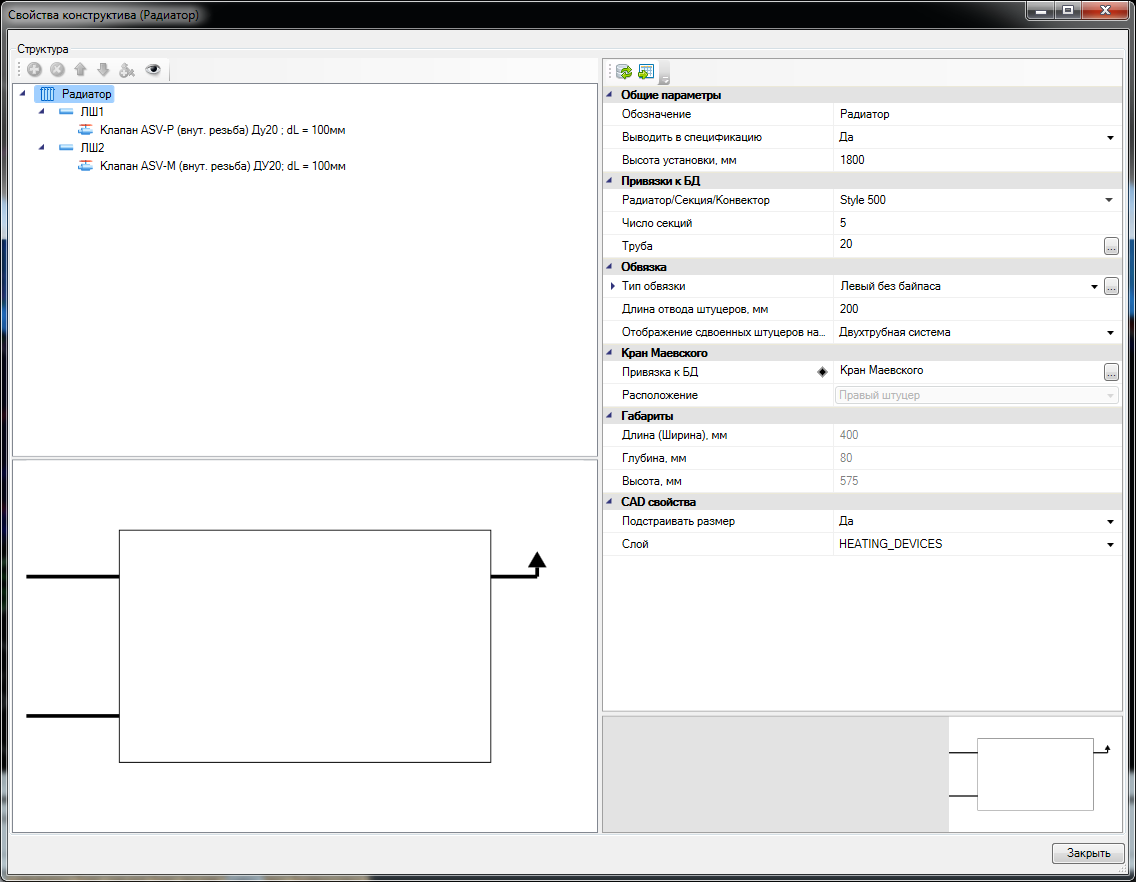

Все объекты nanoCAD Отопление (трубопроводы, отопительные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Любой из объектов обладает характерными для этого элемента свойствами, которые в процессе проектирования можно редактировать. Для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер, для отопительных приборов – типоразмер или количество секций и характеристики обвязки с учетом арматуры, а для трубопроводной арматуры – сортамент и типоразмер.

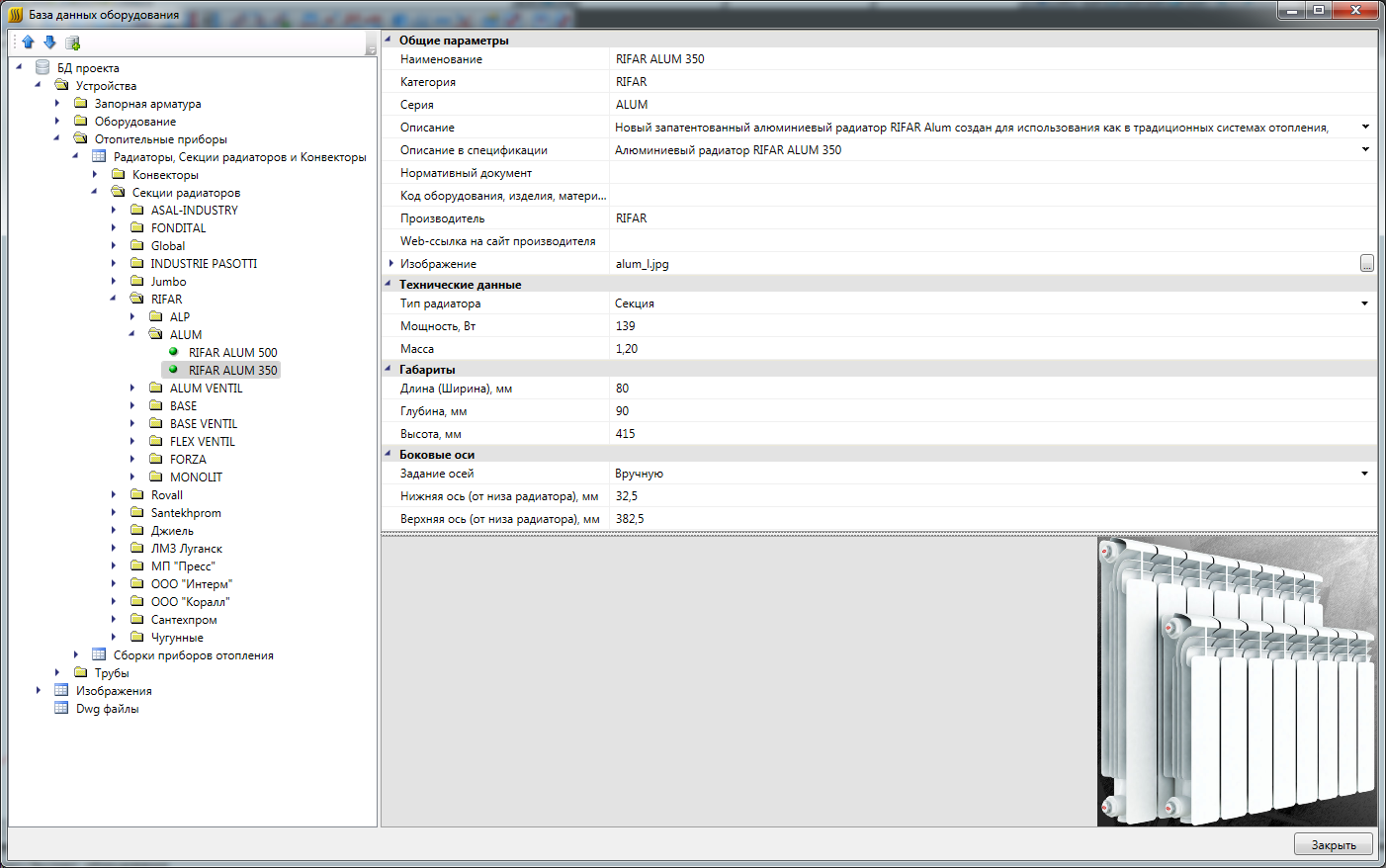

Базы данных оборудования

База данных nanoCAD Отопление содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.
Все базы данных nanoCAD Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего нет необходимости владеть навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Работа с этажами и стояками

В программе реализована возможность загрузить помещения из ArchiCAD или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения и в автоматическом, и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же можно изменить характеристики (свойства) каждого этажа или помещения – теперь для этого не требуется открывать по отдельности каждый чертеж.

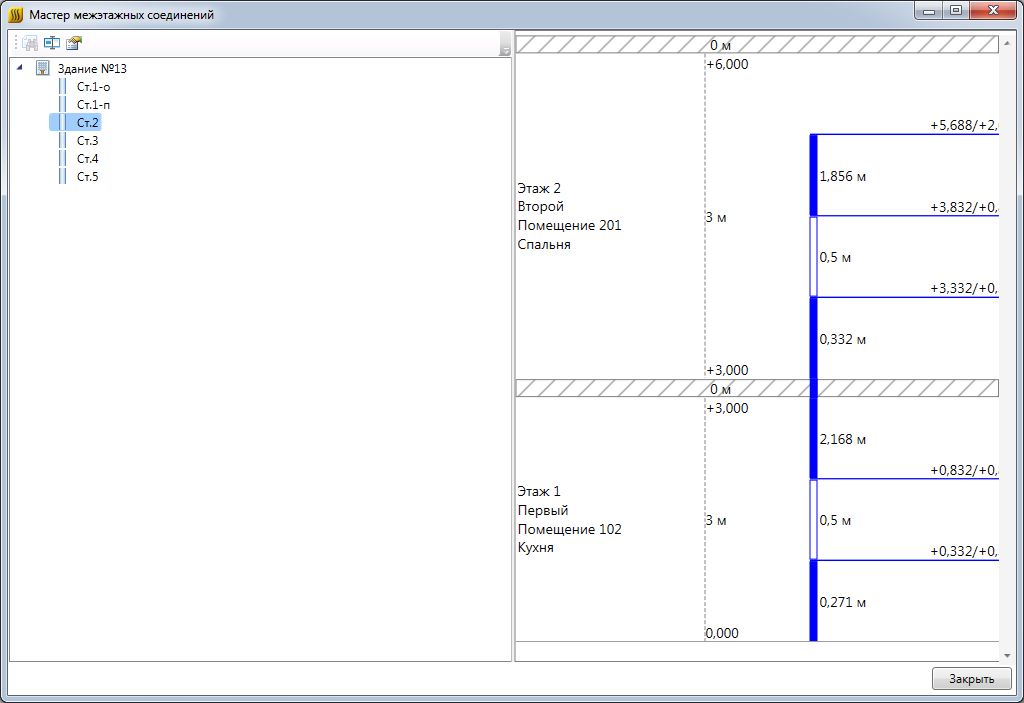

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

Гидравлический и тепловой расчет. Формирование трехмерной твердотельной модели системы отопления

________________________________________

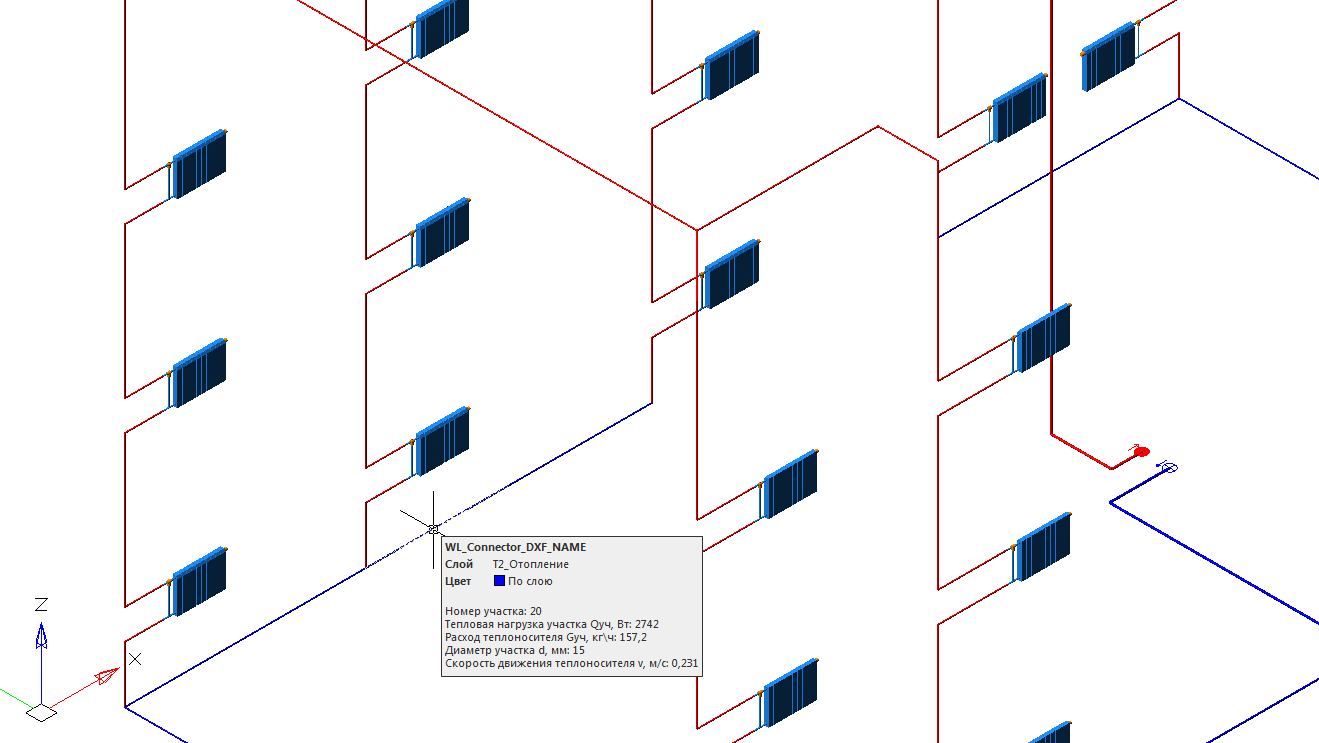

При проведении расчета программа создает полную трехмерную модель системы отопления. Реализована возможность просматривать расчетные параметры в участках сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя, скорости движения, потерь давления в трубах и на местных сопротивлениях, а по результатам этих расчетов осуществляется подбор диаметра труб и числа секций радиаторов.

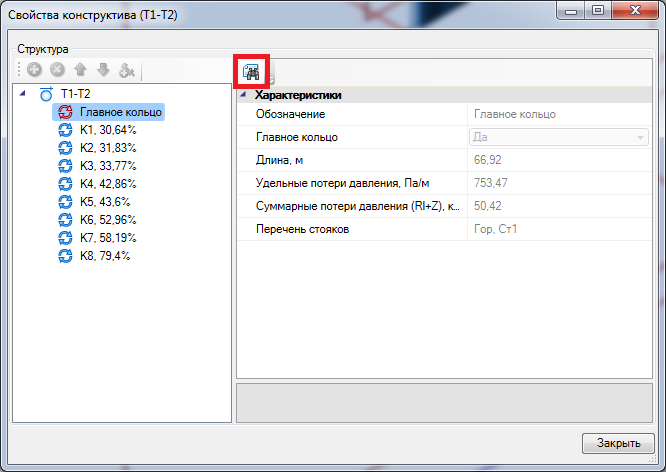

На странице свойств Вход в систему отопления можно увидеть список колец. Кроме того, имеется возможность визуализации кольца в расчетной модели. Также отображена разность увязки второстепенных колец с главным кольцом. Это позволяет увидеть кольца и найти нужное место установки балансировочной арматуры для увязки второстепенных колец с главным.

Оформление

Программа nanoCAD Отопление полностью соответствует требованиям отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.602-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013.

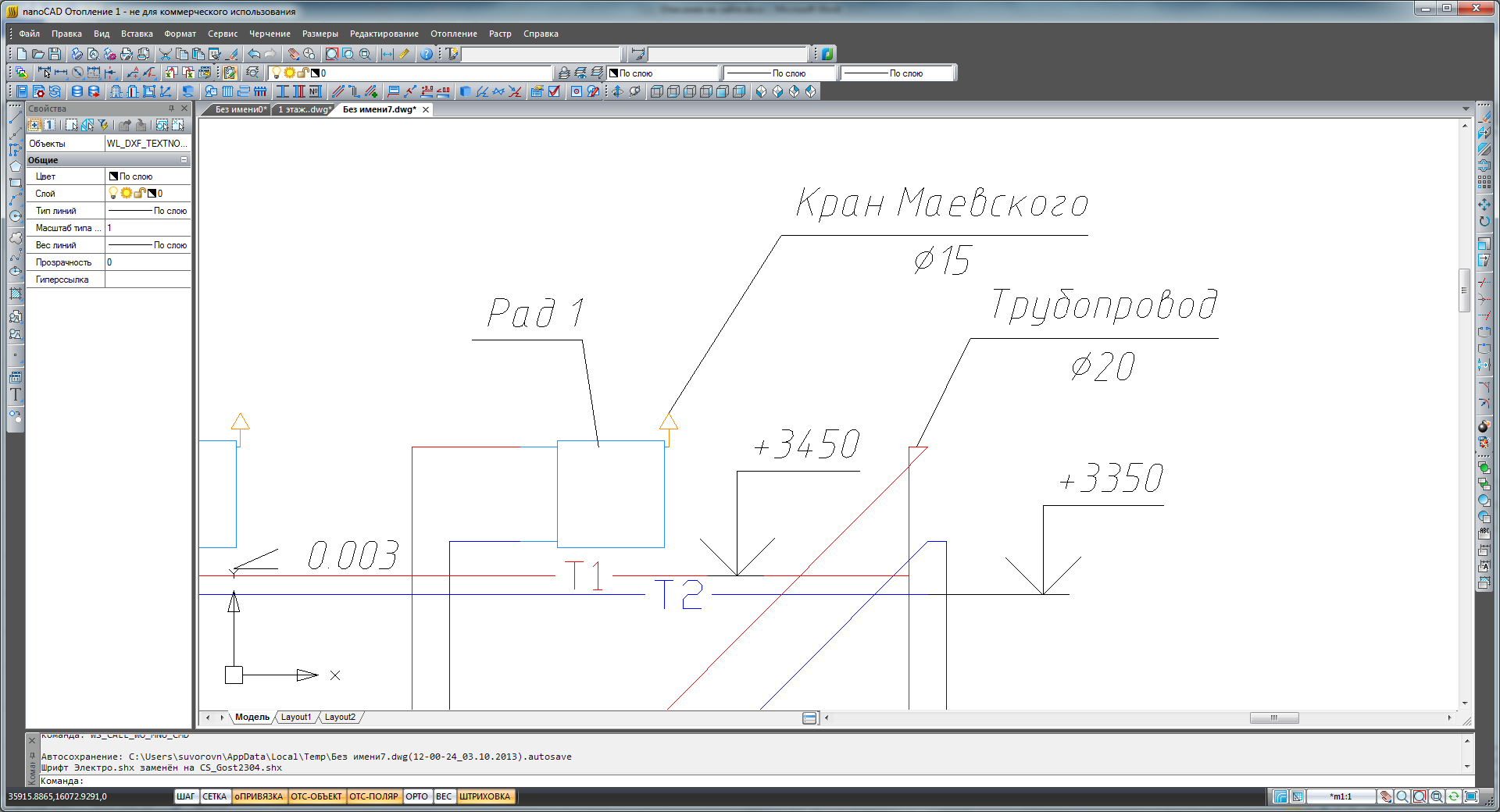

В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающая реальную высоту объекта), текстовый элемент (врезка в трубы обозначений трубопровода Т1 и Т2) и спецвыноска.

Согласованность данных

Для согласования данных в nanoCAD Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.
Также имеется возможность получать поэтажные спецификации оборудования. Это особенно важно в тех случаях, когда проектируется крупный объект и необходимо определить, какое отопительное оборудование нужно доставить на определенный этаж.
Кроме того, предусмотрена возможность настройки шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Экспликация помещений

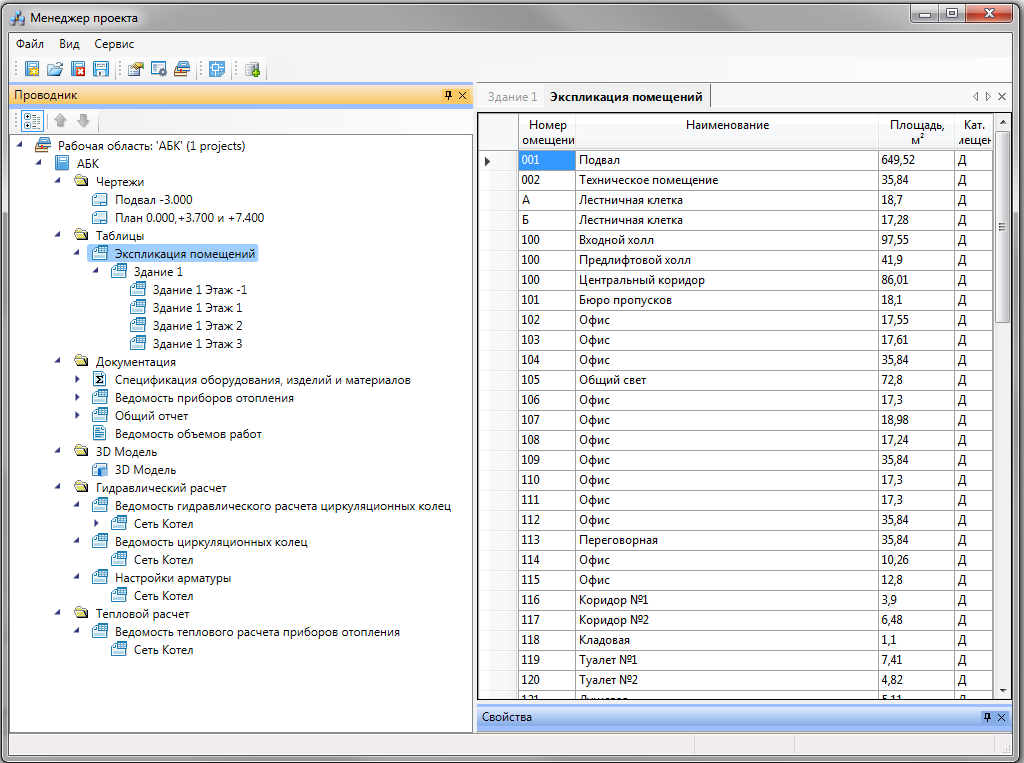

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.

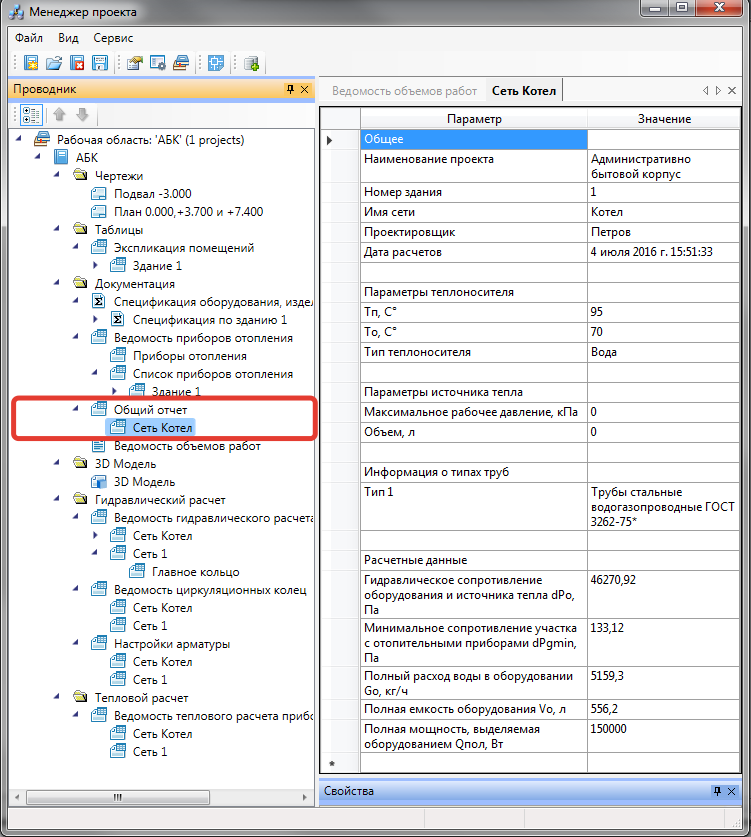

Общий отчет

В общий отчет выводятся основные параметры проекта, информация о теплоносителе, трубах и расчетные данные. Отчет обновляется при каждом запуске расчетов и может быть выведен в Word и Excel.

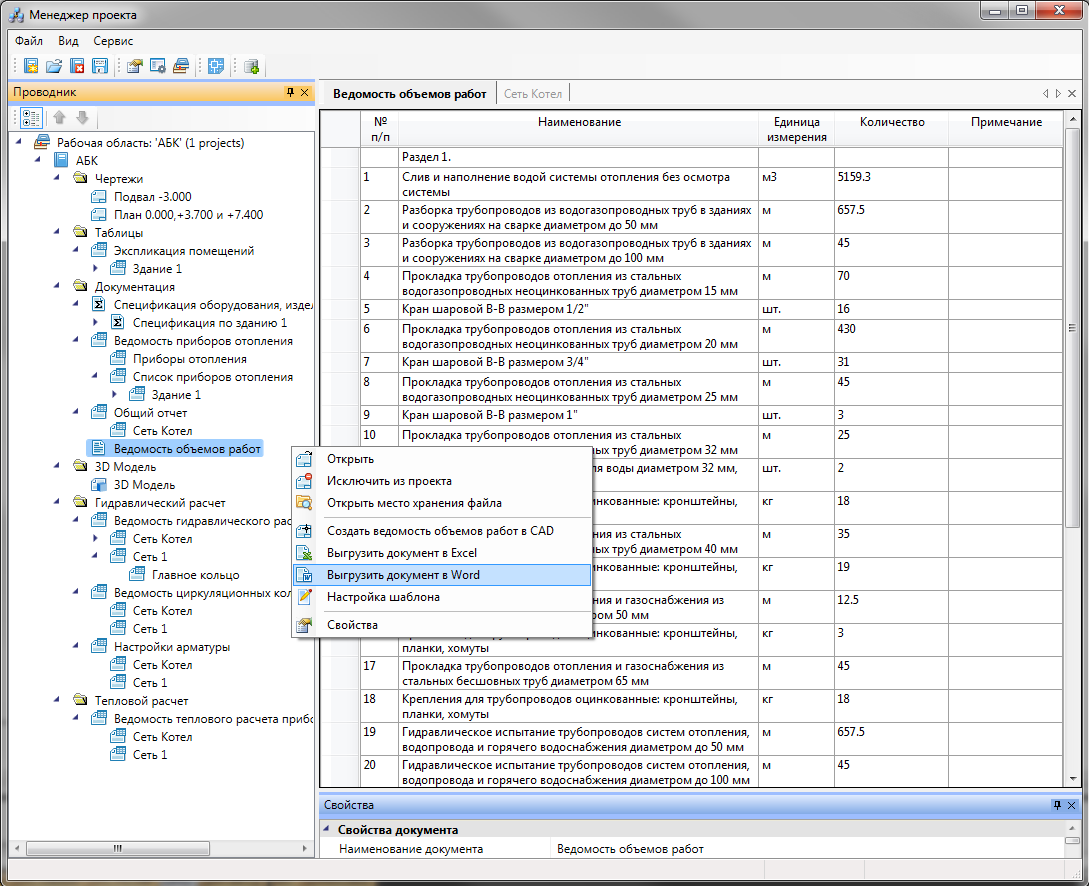

Ведомость объемов работ

Программа поддерживает возможность получения ведомости объемов строительных и монтажных работ и ее вывода в Word, Excel или в CAD-систему.

Ведомость циркуляционных колец, ведомость гидравлического расчета циркуляционных колец и настройки арматуры

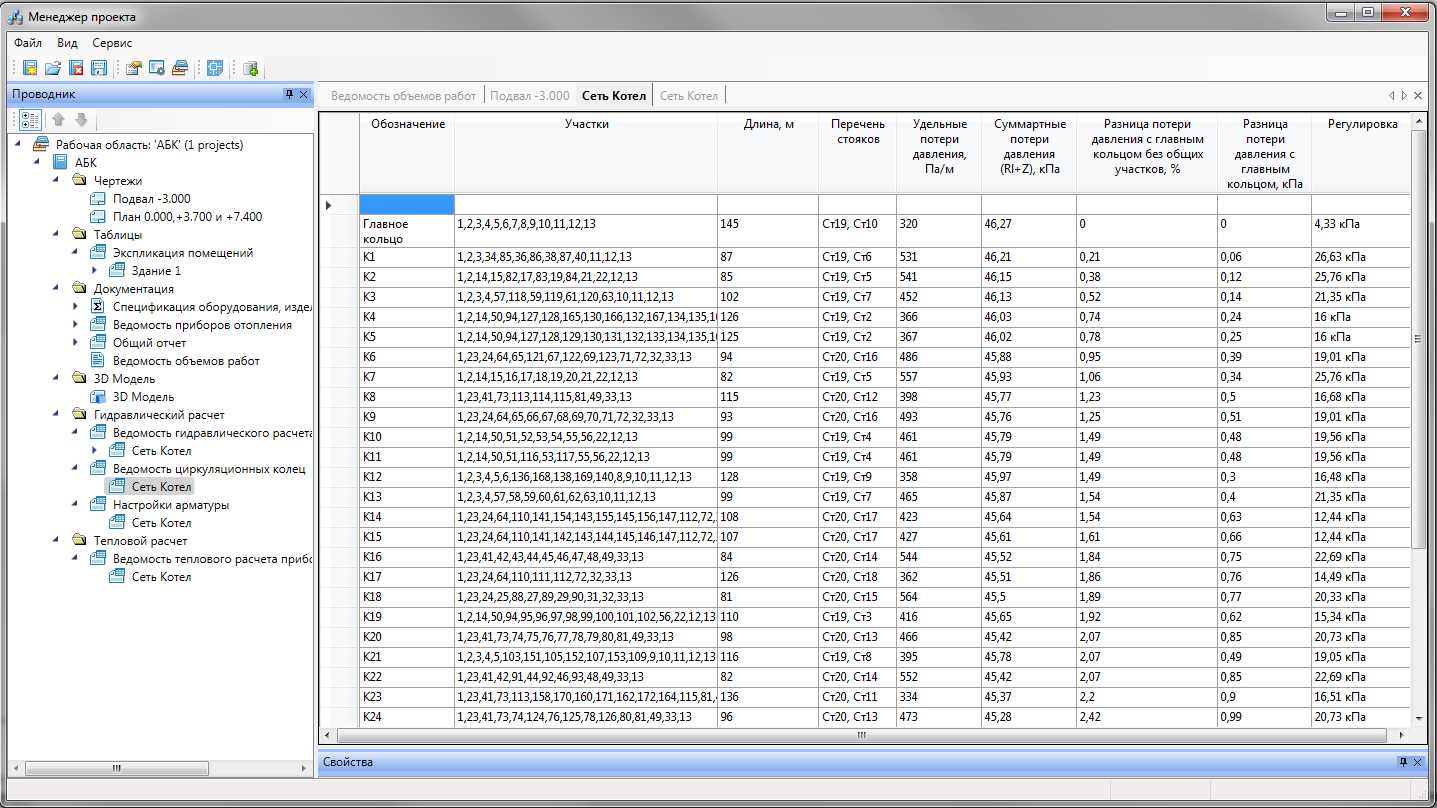

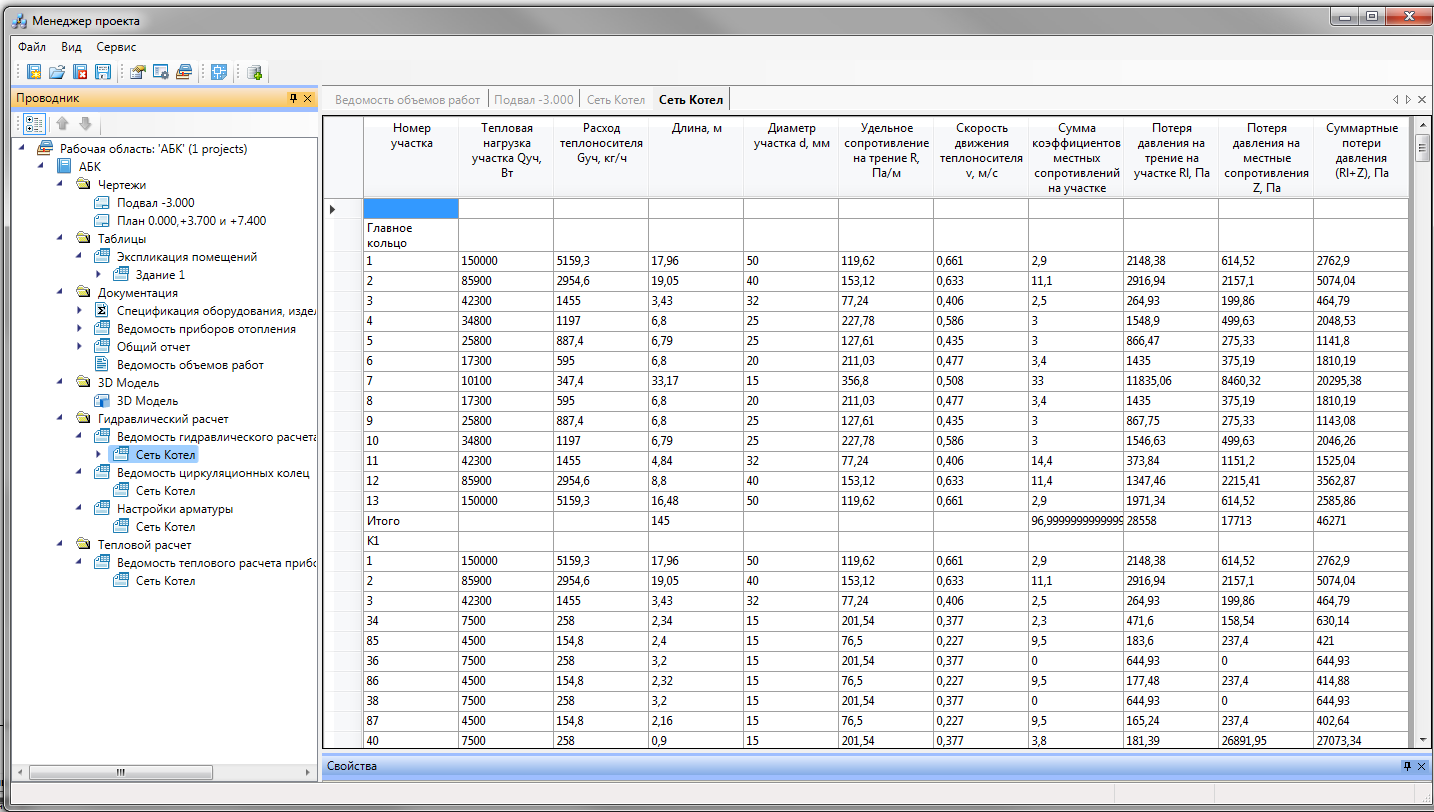

Реализован гидравлический расчет систем водяного отопления по СНиП 41-01-2003 (гидравлический расчет главного циркуляционного кольца и гидравлический расчет второстепенных колец). В Менеджере проекта формируются отчеты «Ведомость гидравлического расчета циркуляционных колец» и «Ведомость циркуляционных колец». Обе ведомости можно вывести в Excel.

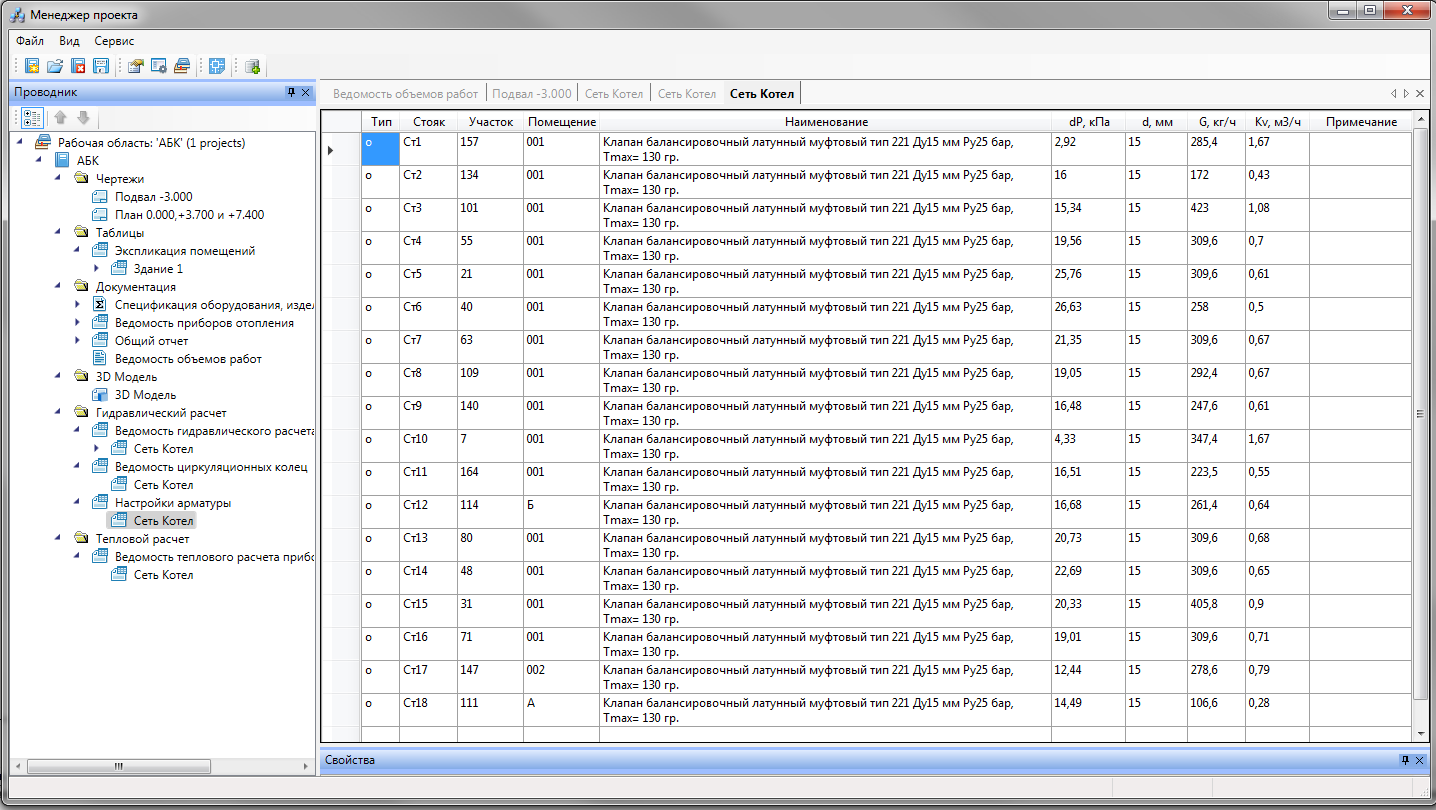

В отчет «Настройки арматуры» выводится информация о всей балансировочной арматуре, используемой в модели: номер стояка, его тип, в каком помещении располагается. Кроме того, здесь отображаются все данные, необходимые для настройки. Отчет можно вывести в Excel.

Ведомость теплового расчета приборов отопления

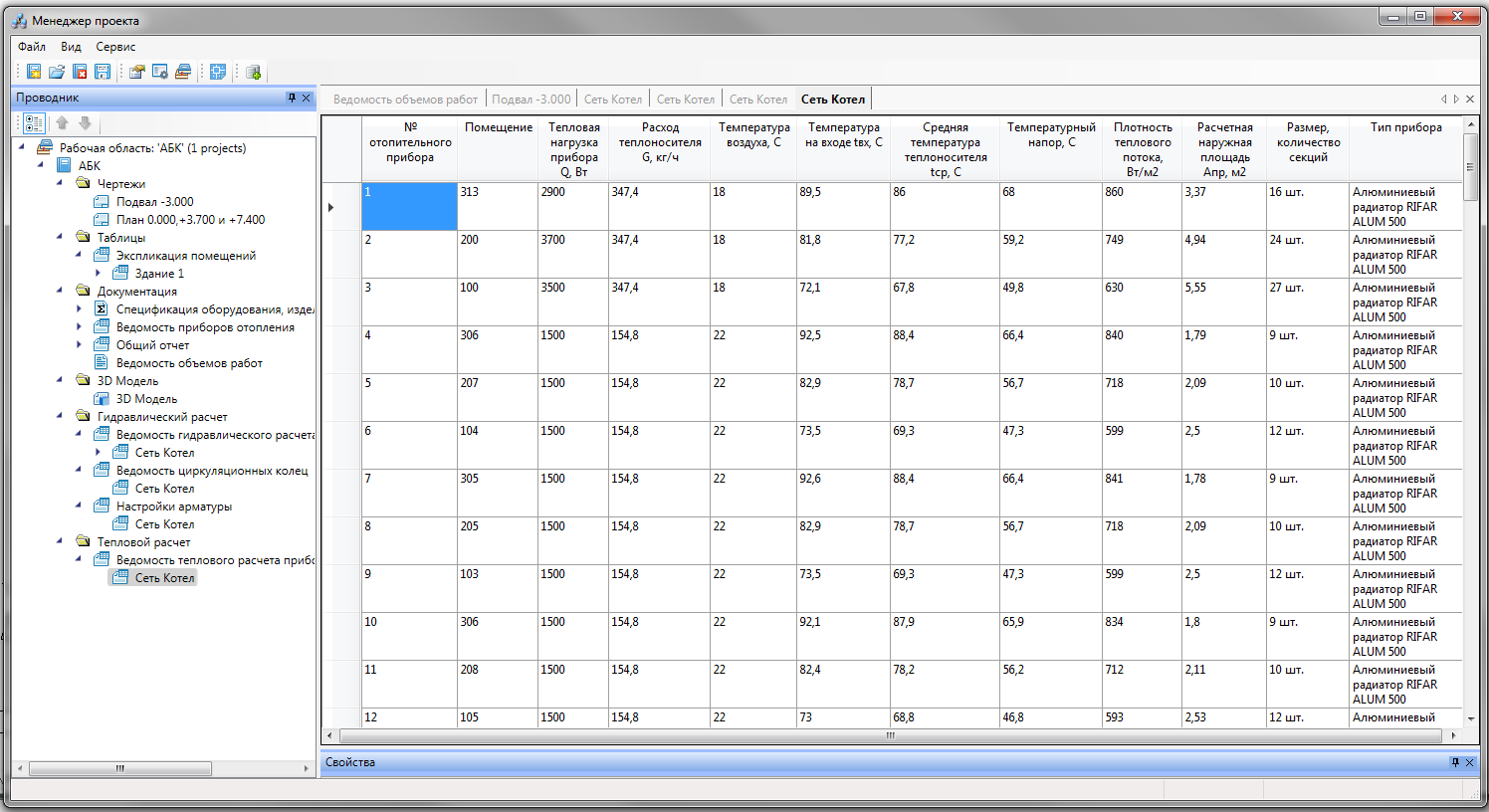

Реализован тепловой расчет систем отопления. В Менеджере проекта формируется ведомость теплового расчета приборов отопления, которую можно вывести в Excel.

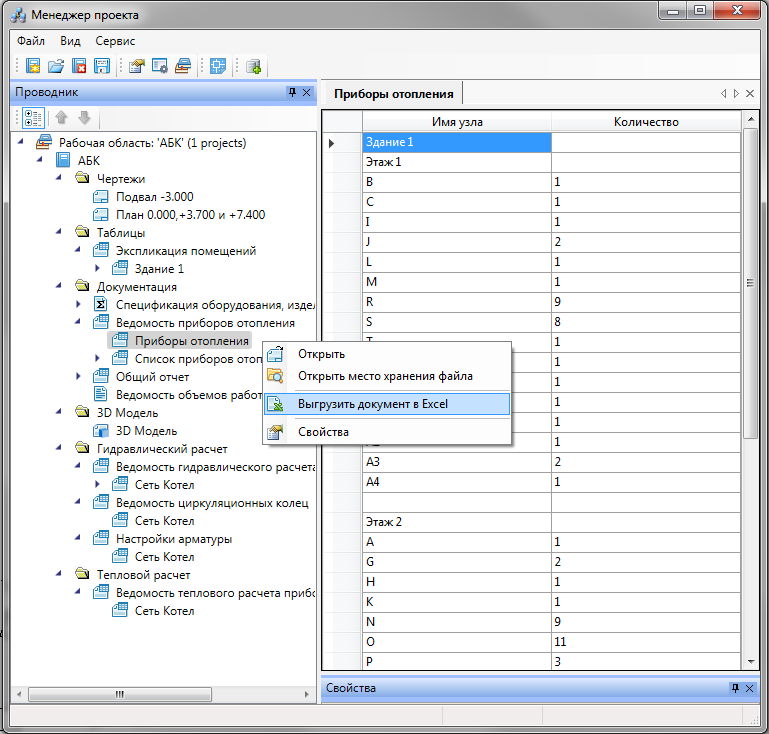

Отчеты «Приборы отопления» и «Список приборов отопления»

В nanoCAD Отопление предусмотрены отчеты «Приборы отопления» и «Список приборов отопления» с возможностью вывода по этажам. Эта функция позволяет заранее сообщить монтажникам, какие приборы и с какими обвязками потребуется доставить на определенный этаж, что поможет значительно ускорить монтаж системы отопления. Отчеты можно вывести в Excel.

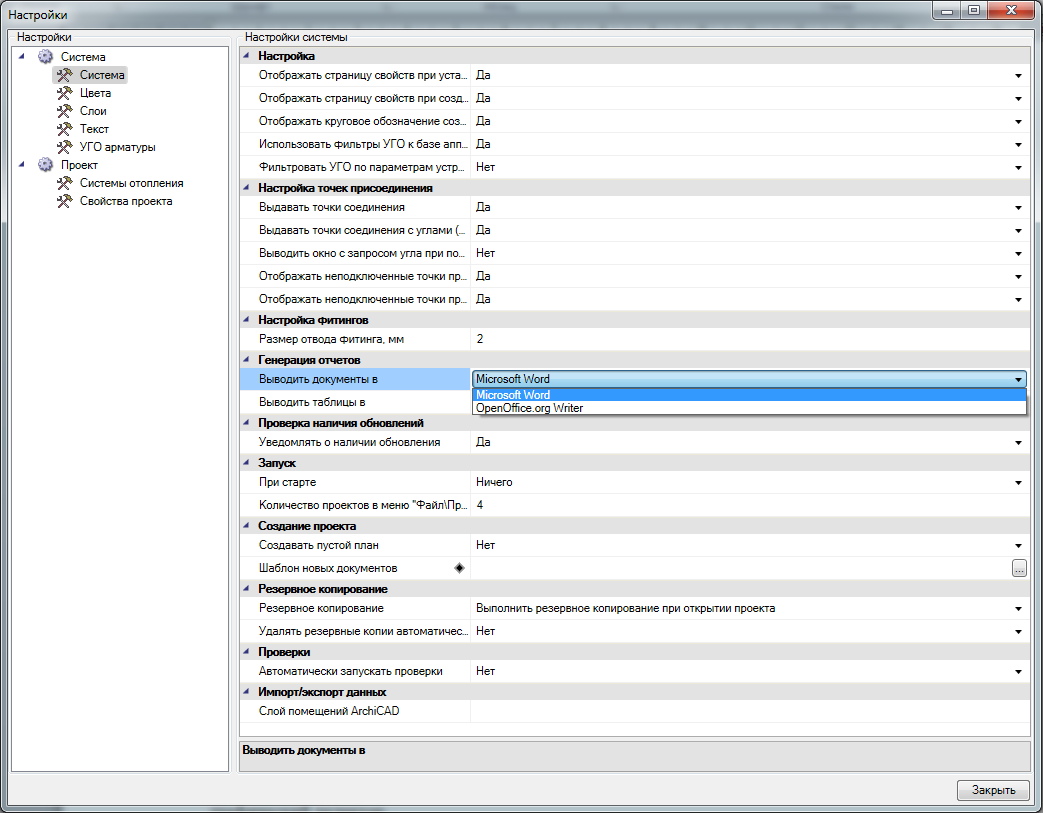

Интеграция nanoCAD Отопление с программами MS Office и OpenOffice.org

В программе nanoCAD Отопление реализована возможность экспорта табличных данных (спецификации оборудования, приборы отопления, общий отчет, ведомости отопительных приборов, ведомости гидравлического расчета циркуляционных колец, настройки арматуры и ведомости циркуляционных колец) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления сметы) сотруднику, на компьютере которого не установлен графический редактор.

Передача данных через IFC

Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в nanoCAD Отопление, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.
