Программный комплекс EnergyCS Электрика предназначен для выполнения электротехнических расчетов при проектировании и эксплуатации распределительных сетей переменного тока и постоянного тока с питанием от аккумуляторных батарей.

Описание

Программный комплекс EnergyCS Электрика предназначен для выполнения электротехнических расчетов при проектировании и эксплуатации распределительных сетей переменного тока и постоянного тока с питанием от аккумуляторных батарей.

Основные преимущества EnergyCS Электрика

  • Все расчеты в программном комплексе EnergyCS Электрика выполняются с помощью расчетной модели электрической сети, которая отражает конфигурацию схемы и основные свойства ее объектов (кабельных и воздушных линий, трансформаторов, коммутационных аппаратов, электроприемников и т. д.).

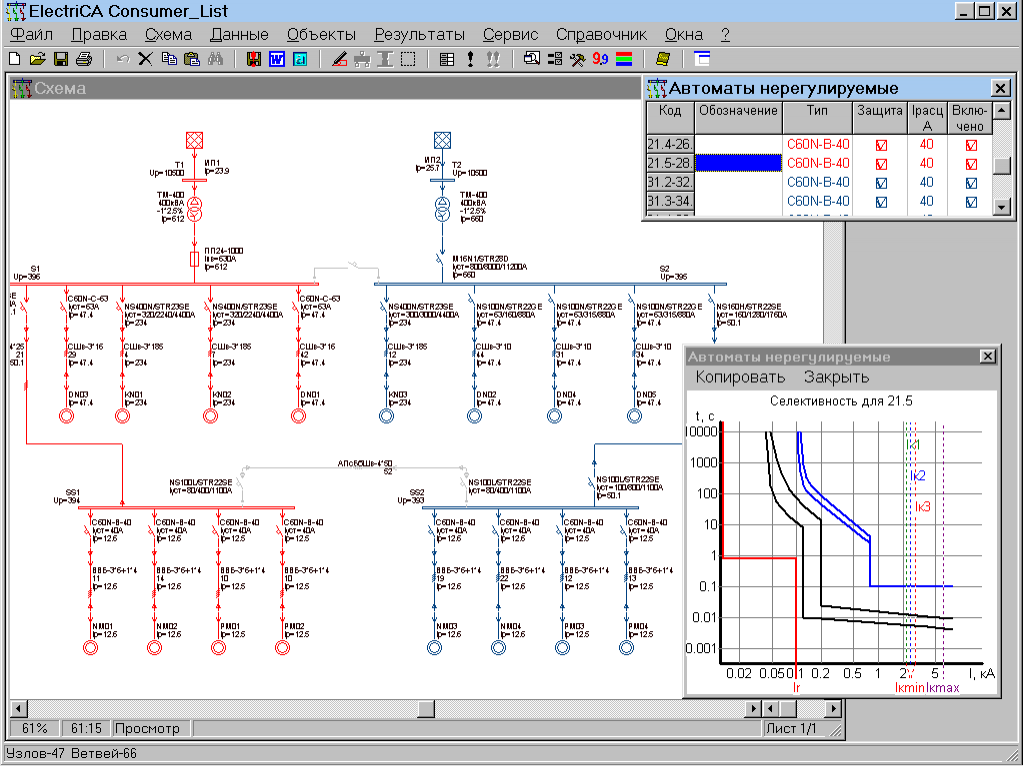

Схема распределительной сети переменного тока

Схема распределительной сети переменного тока


  • Расчетная модель формируется автоматически при вводе (вычерчивании) объектов схемы с помощью специального графического редактора в естественном для пользователя виде, а также после задания пользователем необходимых свойств в соответствующих таблицах.
  • Параметры схемы замещения каждого объекта рассчитываются на основе заданных свойств и справочной информации, которая хранится во встроенной справочной базе данных.
  • Используются сменные встроенные базы данных справочной информации (БДС), ориентированные, например, на различных поставщиков оборудования (Siemens, Schneider-Electric, ABB и т. д.).

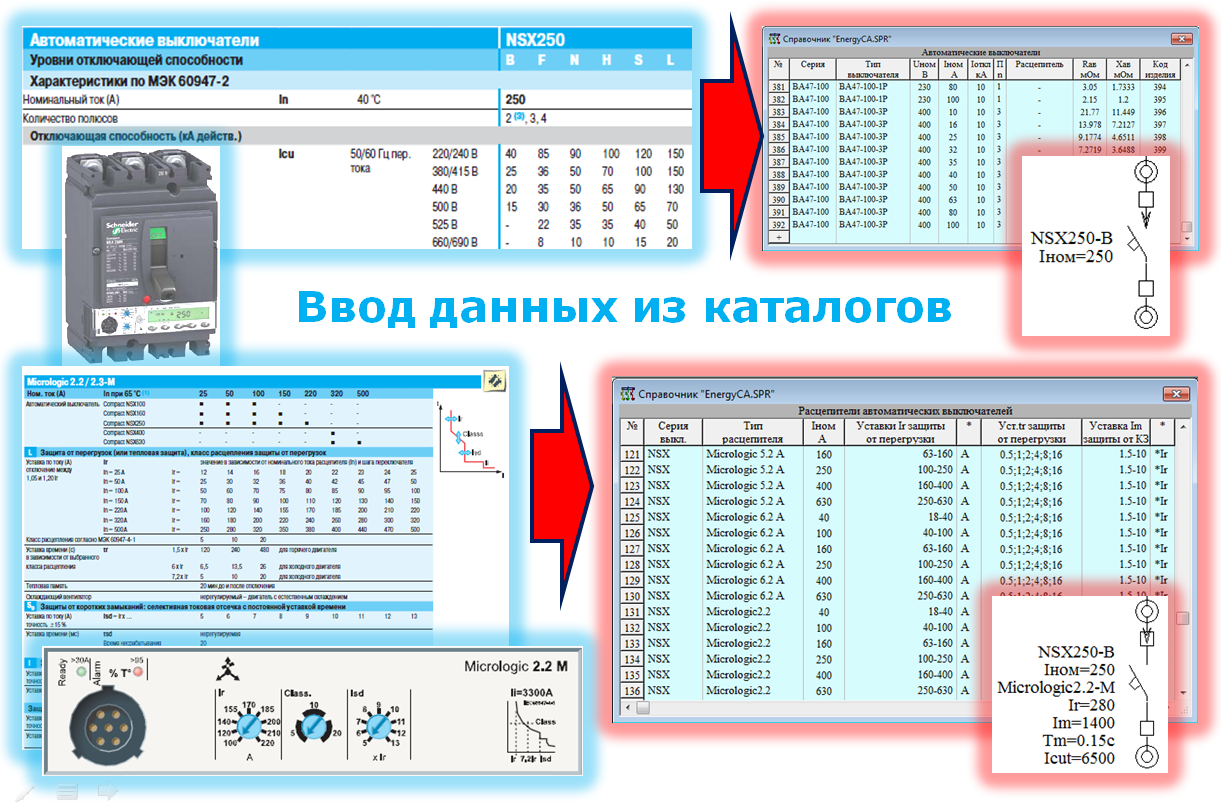

Работа с базой данных оборудования

Работа с базой данных оборудования

  • Построенное графическое изображение схемы с нанесенными результатами расчета может быть сохранено в файле формата *.dxf (формат обмена чертежами для графической системы AutoCAD) или *.wmf.
  • По результатам комплексных расчетов формируются сводные таблицы для обоснования принятых решений (таблицы по выбору уставок защитных аппаратов, кабельный журнал для проведения кабельной раскладки и т. д.). Табличные данные (как исходные, так и результаты расчетов) могут передаваться непосредственно в MS Word с использованием специально заготовленных шаблонов (template), предусматривающих оформление результатов по правилам, принятым в организации, или без применения таких шаблонов. Кроме того, любая таблица может быть экспортирована в текстовый файл формата *.xml, *.csv или *.txt для ее последующего использования в различных приложениях.

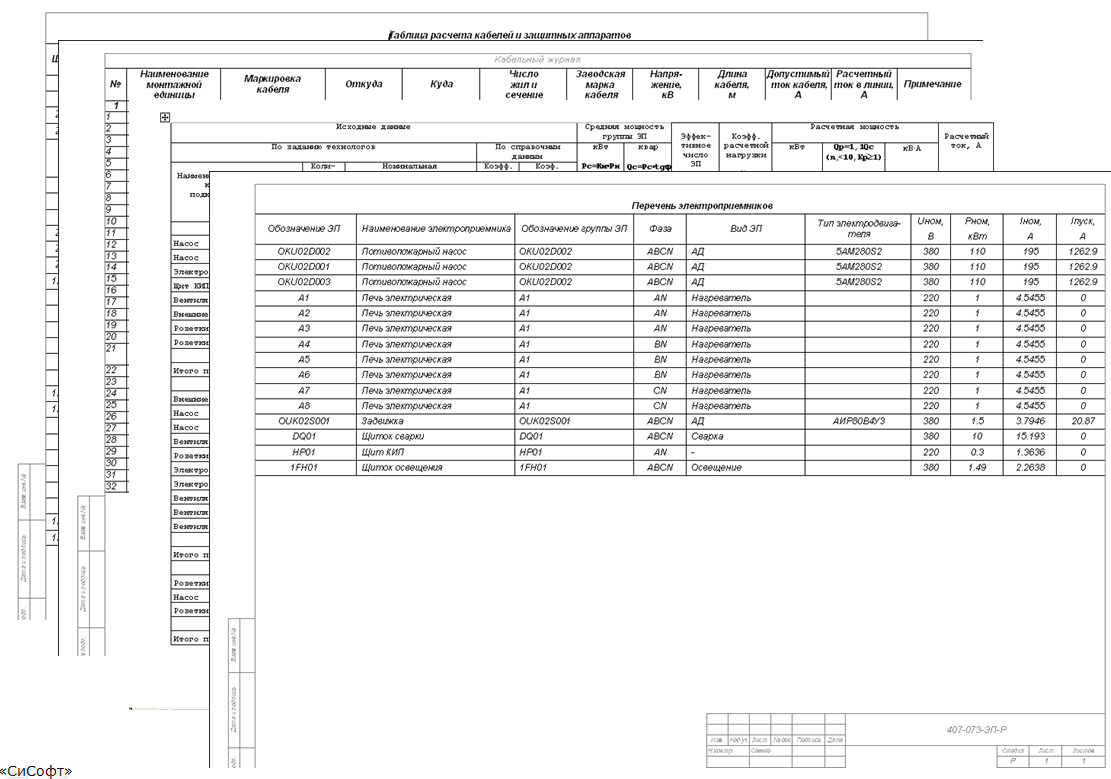

Примеры выходных документов


  • Для упрощения анализа сети предусмотрены различные способы расцветки схемы.На схеме отображается оперативное состояние каждого объекта (включено или отключено). Включение или отключение объекта может производиться простым щелчком мыши.
  • Для более быстрого формирования распределительной сети существует возможность использовать блоки. В качестве блока могут использоваться комплектные распределительные пункты, распределительные шкафы и распределительные щиты.
  • Программный комплекс может быть интегрирован в САПР более высокого уровня. Для этого предусмотрены следующие текстовые форматы обмена данными (в том числе графическими): *.xml, *.csv, *.dfx, *.wmf, *.txt.
  • Предусмотрена возможность интеграции с рядом специализированных программных комплексов: ElectriCS 3D для кабельной раскладки, EnergyCS для расчета режимов сложнозамкнутой электрической сети высокого напряжения.

Задачи, которые позволяет решать программный комплекс EnergyCS Электрика

  • Определение расчетных токовых нагрузок для всех элементов распределительной сети, осуществляемое различными методами: по коэффициентам загрузки электродвигателей и коэффициентам одновременности максимумов в узлах сети, по методу института «Теплоэлектропроект», по коэффициентам расчетной мощности в соответствии с «Указаниями по расчету электрических нагрузок РТМ 36.18.32.4−92».
  • Расчет рабочих токов во всех фазах и в нулевом проводе четырехпроводной сети по заданным нагрузкам.
  • Расчет фазных и линейных напряжений в каждой точке сети, симметричных составляющих напряжений и соответствующих коэффициентов несимметрии, а также определение наибольших отклонений напряжения в установившемся режиме.
  • Расчет потоков мощности и потерь мощности во всех элементах сети в установившемся режиме работы.
  • Расчет величины тепловыделений в электрооборудовании в заданных помещениях.
  • Расчет пиковых (пусковых) токов и времени их протекания во всех элементах сети, а также напряжений в каждой точке при протекании пиковых токов с оценкой наибольших отклонений напряжений от номинальных значений.
  • Оценка времени работы аккумуляторной батареи.
  • Определение для каждого элемента сети максимальных токов в начальный момент времени при трехфазном и однофазном коротком замыкании (КЗ) и наибольшего значения ударного тока КЗ. Для трехфазных КЗ учитываются возможные подпитки от синхронных и асинхронных двигателей с учетом параметров установившегося режима, предшествующего КЗ.
  • Определение для каждого элемента сети минимальных токов при однофазном, двухфазном и трехфазном КЗ с учетом сопротивления дуги, а также с учетом нагревания токоведущих частей рабочим током и током КЗ (учет теплового спада); при этом сопротивление дуги может быть задано или рассчитано различными методами согласно ГОСТ.
  • Определение минимальных токов при однофазном, двухфазном и трехфазном КЗ в конце участка, резервируемого защитой.
  • Определение максимального тока КЗ при отключении резервной защитой на некотором расстоянии от начала кабеля для проверки термического действия тока КЗ.
  • Определение тока в момент отключения основной или резервной защитой при КЗ в конце кабеля рассматриваемого участка с учетом изменения сопротивления кабеля из-за нагрева током короткого замыкания.
  • Определение ударных токов КЗ.
  • Оценка тока и напряжения самозапуска для отстройки релейных защит.
  • Определение для каждой возможной точки КЗ времени его отключения основными и резервными защитами по заданным характеристикам срабатывания защитных аппаратов.
  • Оценка температуры жил проводов и кабелей при рабочих токах и на моменты отключения токов КЗ основными и резервными защитами для проверки кабелей на термическую стойкость и невозгорание, определение интеграла Джоуля.
  • Возможность вывода на расчетную схему параметров и типов оборудования, их коэффициентов мощности и коэффициентов загрузки, сопротивления прямой и нулевой последовательностей, коэффициентов чувствительности для защитных аппаратов и др.
  • Проверки оборудования по заданным условиям: проверка на термическую стойкость и невозгорание, проверка селективности срабатывания защитных аппаратов, коэффициентов чувствительности, уставки защитных аппаратов по расчетному и пусковому току, проверка на отклонение напряжения и др.
  • Автоматический выбор из встроенной базы данных сечений проводов и кабелей, коммутационных и защитных аппаратов.
  • Проверка селективности срабатывания защитных аппаратов с зависимой или независимой от тока характеристикой времени срабатывания, а также построение карт селективности.
  • Автоматизированный выбор уставок автоматов и номинальных токов плавких вставок предохранителей.
  • Автоматизированный выбор аккумуляторной батареи с учетом множества внешних и внутренних факторов.

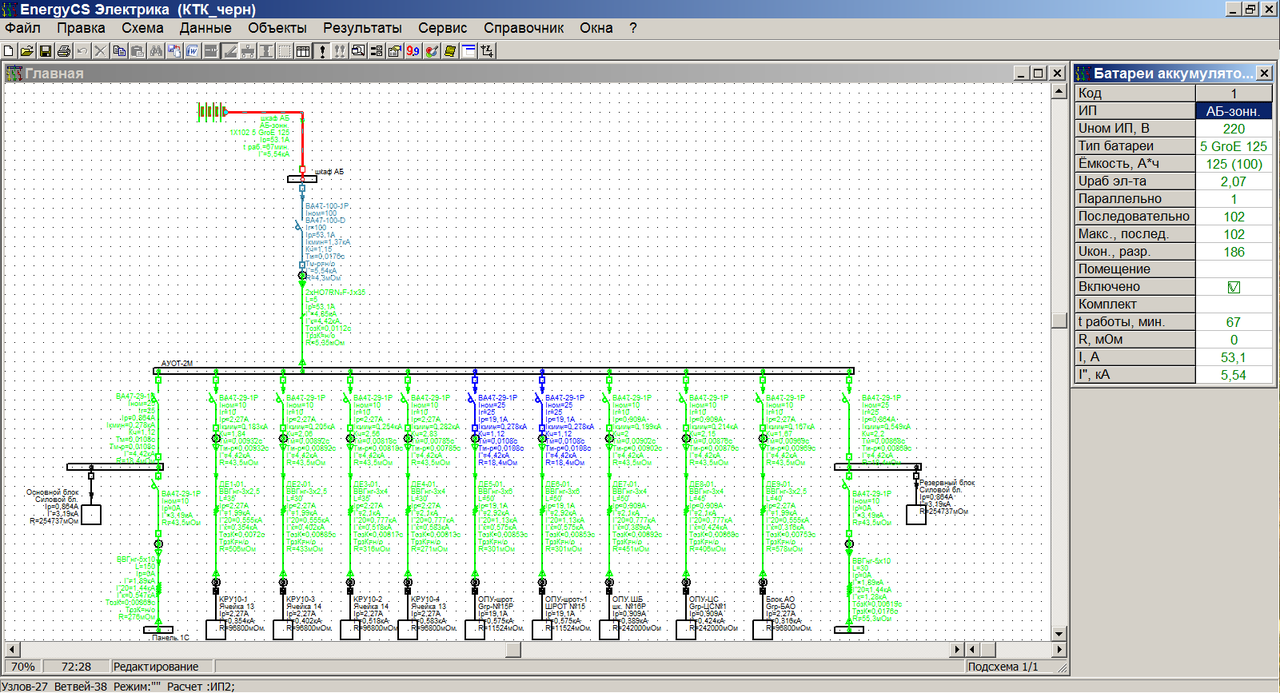

Реальный размер: 1601x867. Питание сети от аккумуляторной батареи

Реальный размер: 1601x867. Питание сети от аккумуляторной батареи


Фильтры
Тип лицензии
Тип покупки
Язык
EnergyCS Электрика v.3, локальная лицензия, ECA30L-CU-00000000
Цена:
194 000 руб.
 шт.
Перейти в корзину
Артикул:   ECA30L-CU-00000000
Язык:   Русский
Тип лицензии:   Локальная, Постоянная
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
EnergyCS Электрика v.3, сетевая лицензия, доп. место, ECA30A-CU-00000000
Цена:
194 000 руб.
 шт.
Перейти в корзину
Артикул:   ECA30A-CU-00000000
Язык:   Русский
Тип лицензии:   Постоянная, Сетевая
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
EnergyCS Электрика v.3, сетевая лицензия, серверная часть, ECA30N-CU-00000000
Цена:
194 000 руб.
 шт.
Перейти в корзину
Артикул:   ECA30N-CU-00000000
Язык:   Русский
Тип лицензии:   Постоянная, Сетевая
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
Примечание:  Обязательно приобретение модуля защиты от несанкционированного доступа
EnergyCS Электрика v.x > EnergyCS Электрика v.3, локальная лицензия, Upgrade, ECA30L-CU-ECAXXZ00
Цена:
58 200 руб.
 шт.
Перейти в корзину
Артикул:   ECA30L-CU-ECAXXZ00
Язык:   Русский
Тип лицензии:   Локальная, Постоянная
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Старая на новую (апгрейд)
НДС: Поставляется без НДС
Примечание:  Обмен с локальной или сетевой лицензии на локальную лицензию
EnergyCS Электрика v.x > EnergyCS Электрика v.3, сетевая лицензия, доп. место, Upgrade, ECA30A-CU-ECAXXZ00
Цена:
58 200 руб.
 шт.
Перейти в корзину
Артикул:   ECA30A-CU-ECAXXZ00
Язык:   Русский
Тип лицензии:   Постоянная, Сетевая
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Старая на новую (апгрейд)
НДС: Поставляется без НДС
Примечание:  Обмен с локальной или сетевой лицензии на сетевую лицензию, доп. место
EnergyCS Электрика v.x > EnergyCS Электрика v.3, сетевая лицензия, серверная часть, Upgrade, ECA30N-CU-ECAXXZ00
Цена:
58 200 руб.
 шт.
Перейти в корзину
Артикул:   ECA30N-CU-ECAXXZ00
Язык:   Русский
Тип лицензии:   Постоянная, Сетевая
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Старая на новую (апгрейд)
НДС: Поставляется без НДС
Примечание:  Обмен с локальной или сетевой лицензии на сетевую лицензию, серверную часть
EnergyCS Электрика, Subscription (1 год), ECAXXS-CT-10000000
Цена:
29 100 руб.
 шт.
Перейти в корзину
Артикул:   ECAXXS-CT-10000000
Язык:   Русский
Тип лицензии:   Временная (подписка)
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Продление временной подписки
НДС: Поставляется без НДС
Примечание:  Срок действия 1 год
EnergyCS Электрика, Subscription (2 года), ECAXXS-CT-20000000
Цена:
52 400 руб.
 шт.
Перейти в корзину
Артикул:   ECAXXS-CT-20000000
Язык:   Русский
Тип лицензии:   Временная (подписка)
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Продление временной подписки
НДС: Поставляется без НДС
Примечание:  Срок действия 2 года
EnergyCS Электрика, Subscription (3 года), ECAXXS-CT-30000000
Цена:
69 800 руб.
 шт.
Перейти в корзину
Артикул:   ECAXXS-CT-30000000
Язык:   Русский
Тип лицензии:   Временная (подписка)
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Продление временной подписки
НДС: Поставляется без НДС
Примечание:  Срок действия 3 года
EnergyCS Электрика v.3, локальная лицензия (1 год), ECA30L-CT-10000000
Цена:
88 800 руб.
 шт.
Перейти в корзину
Артикул:   ECA30L-CT-10000000
Язык:   Русский
Тип лицензии:   Временная (подписка), Локальная
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
Примечание:  Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
EnergyCS Электрика v.3, сетевая лицензия, доп. место (1 год), ECA30A-CT-10000000
Цена:
88 800 руб.
 шт.
Перейти в корзину
Артикул:   ECA30A-CT-10000000
Язык:   Русский
Тип лицензии:   Временная (подписка), Сетевая
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
Примечание:  Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
EnergyCS Электрика v.3, сетевая лицензия, серверная часть (1 год), ECA30N-CT-10000000
Цена:
88 800 руб.
 шт.
Перейти в корзину
Артикул:   ECA30N-CT-10000000
Язык:   Русский
Тип лицензии:   Временная (подписка), Сетевая
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
Примечание:  Обязательно приобретение модуля защиты от несанкционированного доступа. Срок действия лицензии 1 год. Поставка включает бесплатные обновления на новые версии, вышедшие в течение года с момента приобретения лицензии
EnergyCS Электрика v.3, локальная лицензия (2 года), ECA30L-CT-20000000
Цена:
173 100 руб.
 шт.
Перейти в корзину
Артикул:   ECA30L-CT-20000000
Язык:   Русский
Тип лицензии:   Временная (подписка), Локальная
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
Примечание:  Срок действия лицензии 2 года. Поставка включает бесплатные обновления на новые версии, вышедшие в течение двух лет с момента приобретения лицензии
EnergyCS Электрика v.3, сетевая лицензия, доп. место (2 года), ECA30A-CT-20000000
Цена:
173 100 руб.
 шт.
Перейти в корзину
Артикул:   ECA30A-CT-20000000
Язык:   Русский
Тип лицензии:   Временная (подписка), Сетевая
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
Примечание:  Срок действия лицензии 2 года. Поставка включает бесплатные обновления на новые версии, вышедшие в течение двух лет с момента приобретения лицензии
EnergyCS Электрика v.3, сетевая лицензия, серверная часть (2 года), ECA30N-CT-20000000
Цена:
173 100 руб.
 шт.
Перейти в корзину
Артикул:   ECA30N-CT-20000000
Язык:   Русский
Тип лицензии:   Временная (подписка), Сетевая
Срок поставки:   5-7 дней
Тип доставки:   Физическая (коробка)
Тип покупки:   Новая лицензия
НДС: Поставляется без НДС
Примечание:  Обязательно приобретение модуля защиты от несанкционированного доступа. Срок действия лицензии 2 года. Поставка включает бесплатные обновления на новые версии, вышедшие в течение двух лет с момента приобретения лицензии
