Model Studio CS Электротехнические схемы

База данных условно-графических обозначений

База данных Model Studio CS Электротехнические схемы встроена в среду проектирования и не требует вызова дополнительных программ. Доступ к базе для пользователя реализован через диалоговое окно с интуитивно понятным интерфейсом. База данных стандартных компонентов обладает достаточно полным набором условно графических обозначений (УГО) соответствующих актуальным ГОСТ для начала работы «с нуля».

Инженер, использующий Model Studio CS Электротехнические схемы, имеет все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами.

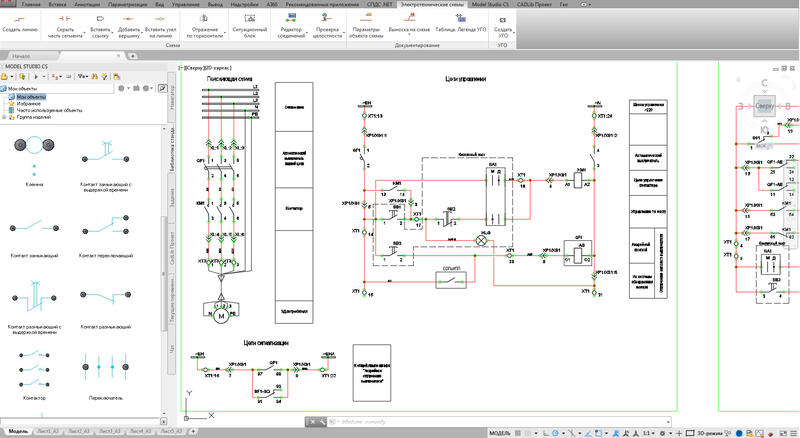

База данных УГО встроена в среду проектирования

Реализованный функционал позволяет не только использовать уже существующие УГО, но и самостоятельно создавать собственные.

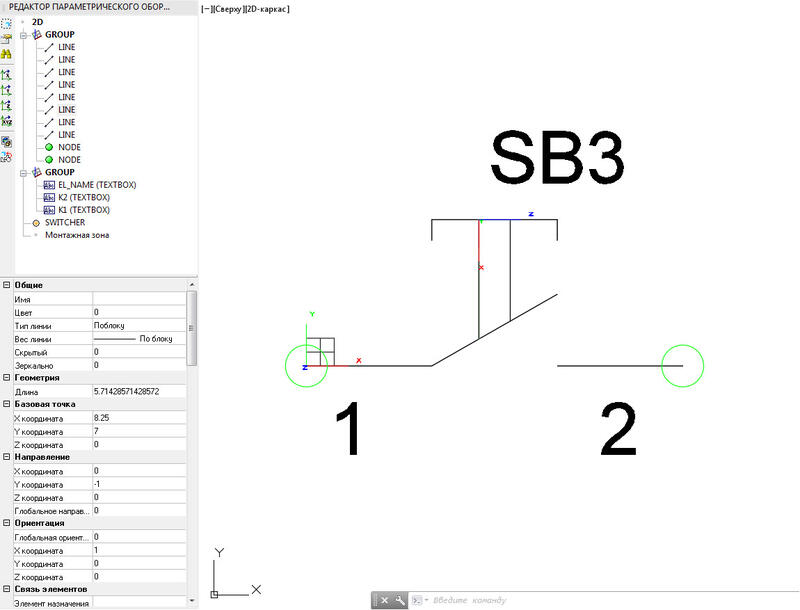

Редактор параметрического оборудования, позволяющий создавать новые и редактировать существующие УГО

Добавленные УГО могут беспрепятственно применяться в других узлах проекта, а также во всех последующих проектах.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере.

Создание схем

Основой для создания схем в Model Studio CS Электротехнические схемы является база данных элементов УГО. В стандартную поставку программного комплекса уже включены наборы типовых УГО электрических элементов — с перечнем необходимых параметров, доступных для заполнения после размещения на чертеже.

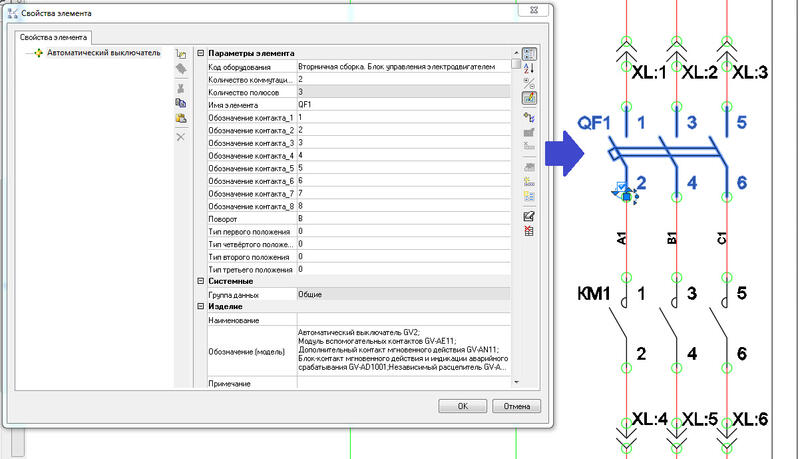

Занесение значений параметров УГО, используемых в схеме

Размещенное на схеме оборудование просто и удобно соединяется электрическими связями (линиями). Программа предлагает следующие способы построения связей:

• автоматическое построение, посредством указания двух соединяемых узлов с предварительным или последующим занесением марки жилы (в зависимости от настроек пользователя);
• построение линии вручную, посредством команды «Создать линию» с ручной трассировкой по схеме.

В случае неудачной трассировки, программный комплекс позволяет вручную или автоматически перетрассировать связь.

Сам процесс отрисовки электрической связи (линии) мало чем отличается от отрисовки стандартной полилинии в среде nanoCAD/AutoCAD. Созданные линии легко редактируются, при этом изменяется не только положение сегмента, но и информационная часть (добавление и удаление параметров, изменение их значений). В случае изменения положения электрического элемента или его ориентации в пространстве, связь автоматически будет перестроена и присоединена к ранее назначенному контакту.

Работа встроенного спецификатора

Model Studio CS Электротехнические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим автоматическую выгрузку и автоматизирующим оформление необходимой информации занесенной схемы. Встроенный спецификатор позволяет осуществить компоновку по заданной табличной форме любую информацию по разрабатываемому проекту.

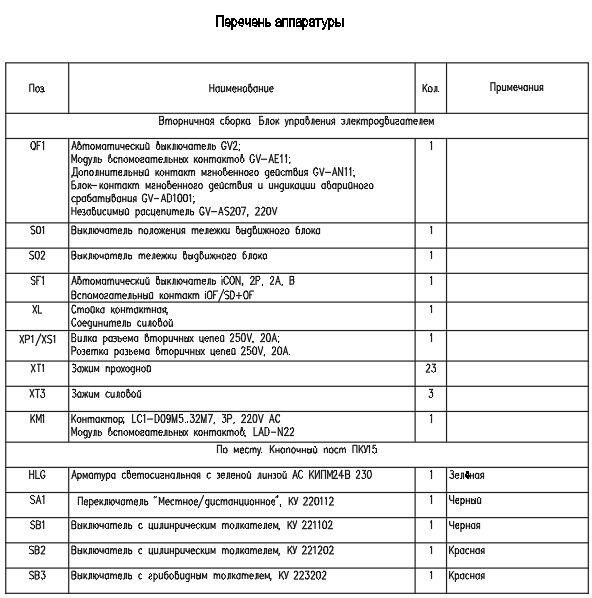

Перечень аппаратуры

Пользователю предоставляется возможность, как использовать преднастроенные профили спецификатора, так и создать свои собственные в соответствии с ГОСТ, внутренними стандартами организации или требованиями нормоконтроля. Новые профили можно сохранить и использовать в будущем при выполнении новых узлов и объектов.

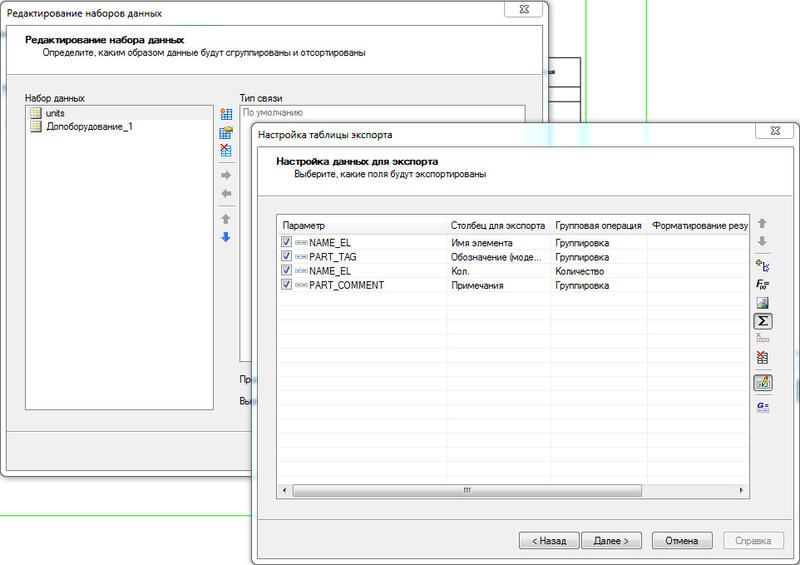

Настройка профиля спецификатора

В случае требований заказчика по договору присутствует возможность экспорта данных в форматы приложений сторонних разработчиков.

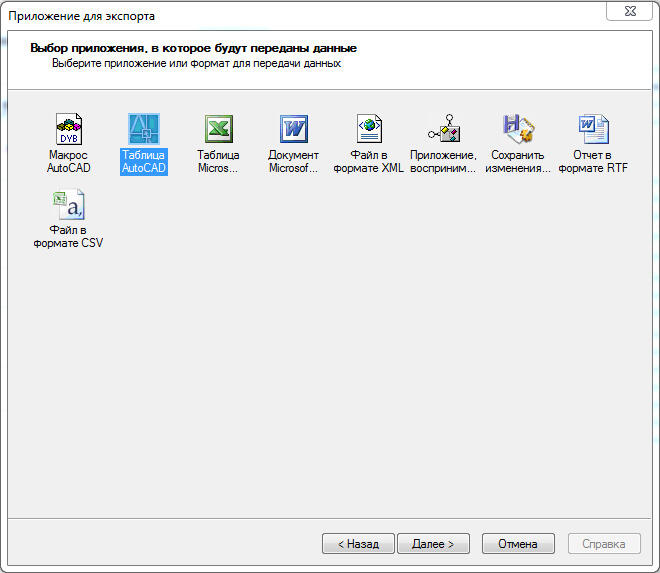

Окно выбора приложения для экспорта данных спецификатора

Возможности встроенного спецификатора позволяют не только группировать различные данные, но и проводить вычисления, к примеру, количества позиций оборудования, или количества задействованных жил в кабеле.

Формирование схем подключения кабелей и схем кабельных связей

Model Studio CS Электротехнические схемы обладает функционалом для формирования таблиц клеммных зажимов и отрисовки схем подключения кабелей.

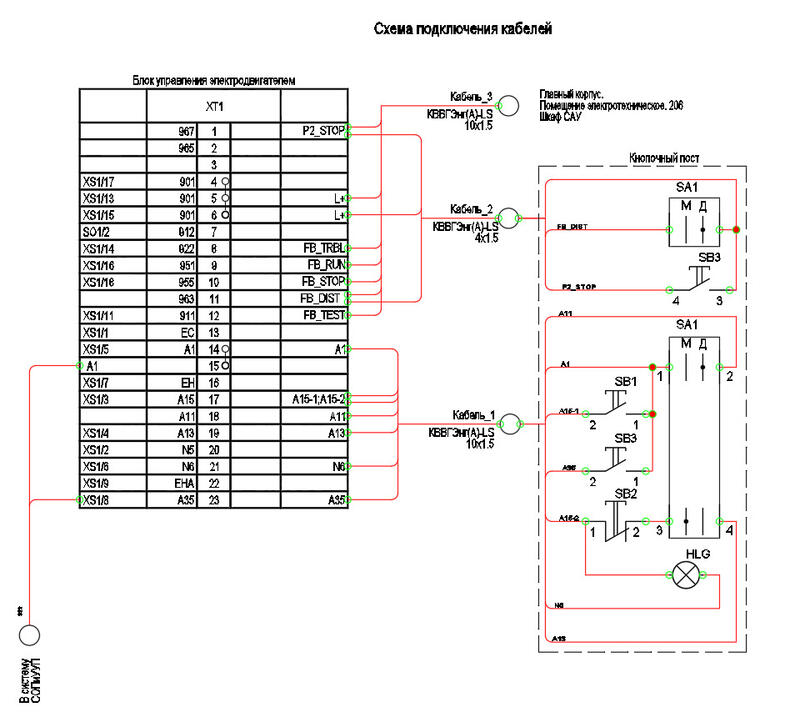

Пример отрисованной схемы подключения кабелей

При прорисовке схем подключений кабелей и схем кабельных связей пользователю доступен тот же функционал, которым он пользуется при исполнении принципиальной схемы.

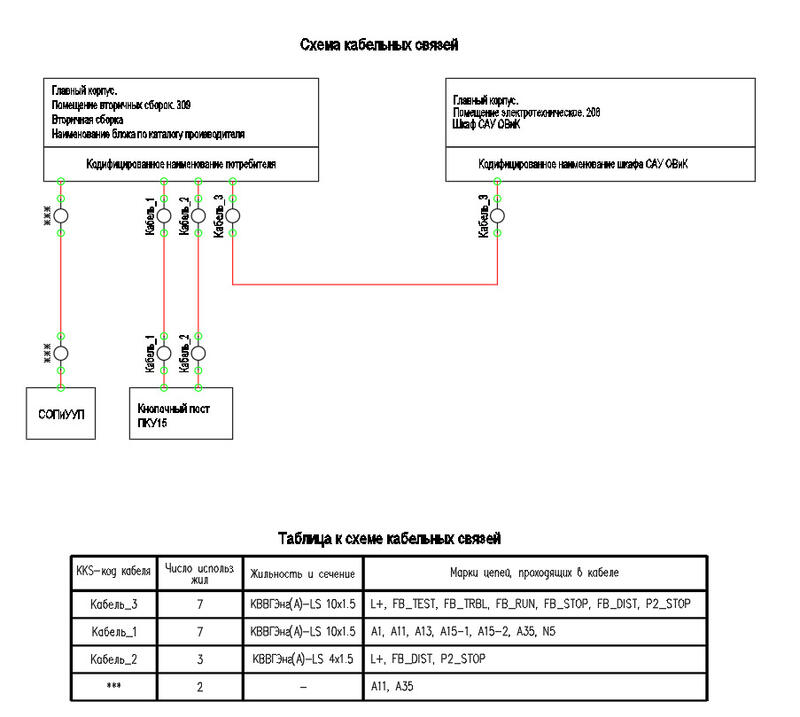

Пример отрисованной схемы кабельных связей и таблицы к схеме кабельных связей

Таблица к схеме кабельных связей настраивается и автоматически выгружается через встроенный спецификатор. В случае надобности количество столбцов может быть откорректировано.

Схемы электрические принципиальные и схемы размещения ИТС

Model Studio CS Электротехнические схемы имеет достаточно полную базу УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ.

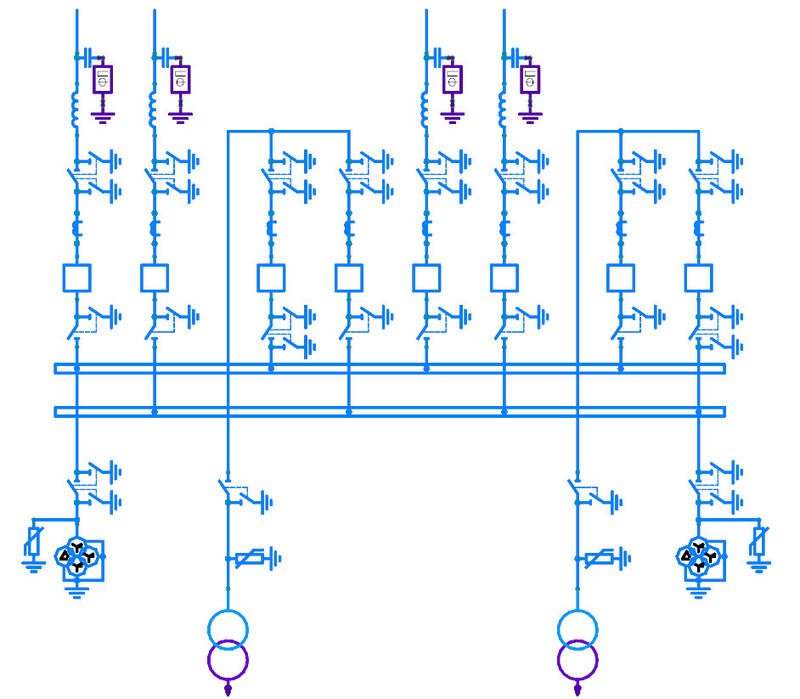

Схема электрическая принципиальная

Посредством Model Studio CS Электротехнические схемы возможна отрисовка схемы размещения ИТС. При работе с УГО заполненная информация, к примеру, класс точности трансформаторов, будет указываться на чертеже в специальном поле.
