Model Studio CS Технологические схемы

Описание

Model Studio CS Технологические схемы предоставляет пользователю следующие возможности:

• создание интеллектуальной схемы;
• работа с готовой базой данных условно-графических обозначений;

• автоматические оформление схем и формирование спецификаций.


Технологическая схема здания входных сепараторов в Model Studio CS Технологические схемы

3D модель здания входных сепараторов в Model Studio CS Трубопроводы

Удобная среда проектирования

Model Studio CS Технологические схемы — это одна программа, одна среда проектирования, не разделенная модулями или промежуточными файлами. Это единое решение, работающее с единой целостной моделью проекта непосредственно в среде AutoCAD.

Model Studio CS Технологические схемы предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

Интерфейс продуман и прост, все на русском языке, все настройки выполнены заранее, так что от пользователя требуется только установить программу — и можно сразу же приступать к работе.

Знакомая и удобная среда проектирования Model Studio CS Технологические схемы

Технологические схемы

Model Studio CS предлагает умные инструменты для быстрого и удобного создания принципиальных, технологических и монтажно-технологических схем установок и производств.

Комплекс позволяет решать следующие основные задачи:

• создание интеллектуальной схемы;
• совместную работу над одним проектом;
• формирование и выпуск проектной и рабочей документации.

Интеллектуальная схема Model Studio CS, может содержать:

• технологическое и иное оборудование;
• технологические трубопроводы;

• трубопроводы водо- и газоснабжения, канализации, отопления и т.п.;

• прочие трубопроводы;

• вспомогательные элементы.


Доступ к нужной информации в режиме реального времени

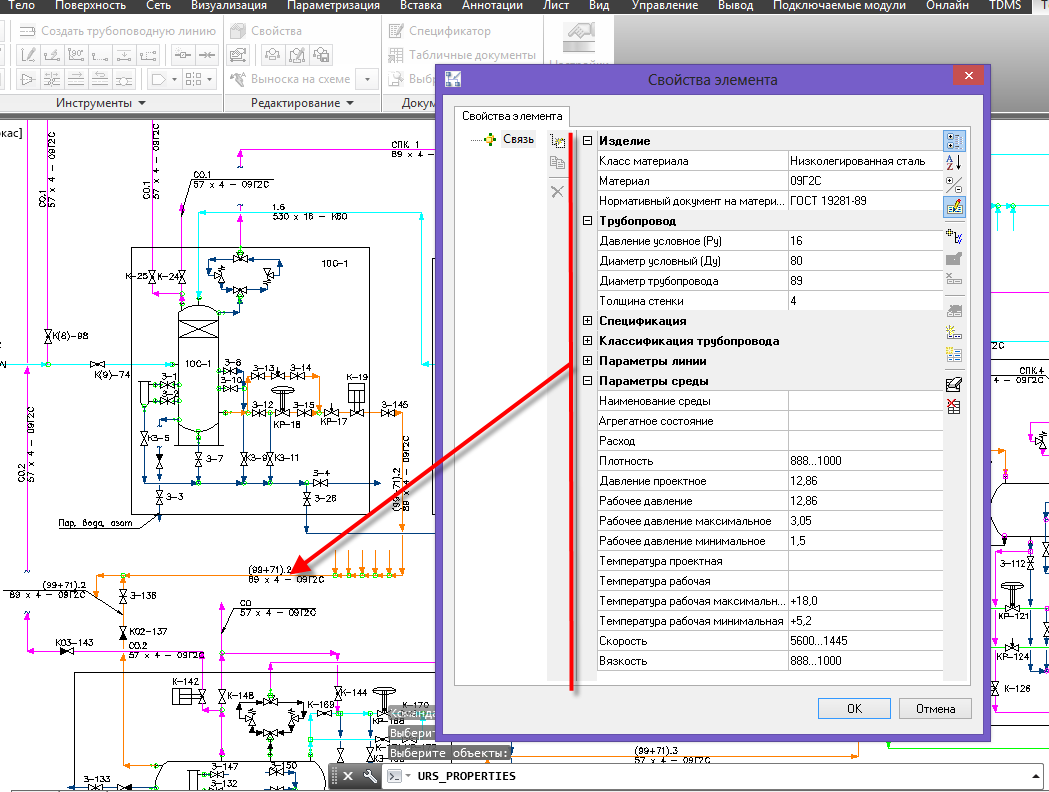

Интеллектуальная схема в Model Studio CS Технологические схемы

База данных оборудования, изделий и материалов

База данных оборудования, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ. В ее состав входит набор основных условных графических обозначений оборудования, арматуры и КИПиА в соответствии с российскими нормативными документами для размещения на чертеже.

Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность без вставки в чертеж посмотреть, как выглядит объект, и (тоже без вставки) получить полную информацию о нем: марку, название завода-изготовителя, материал, вес, состав и другие данные, необходимые для принятия решения.

База данных УГО встроена в среду проектирования

Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать новое оборудование и скопировать его на сервер своей проектной организации.
Создание схем

Основой для создания схем в Model Studio CS Технологические схемы является набор условных графических обозначений (УГО) элементов. В стандартную поставку программного комплекса уже включены наборы типовых УГО технологического оборудования и арматуры — с перечнем основных технологических параметров, доступных для заполнения после размещения на чертеже.
Существует возможность создания УГО на основе реально существующего оборудования и трубопроводных деталей с использованием трехмерной базы данных Model Studio CS, которая также входит в стандартную поставку и прекрасно интегрируется в среду проектирования. При этом двумерное представление объекта формируется автоматически на основе его трехмерной модели, а кроме того наследуется весь набор технологических параметров (вес, производитель, нормативный документ и т. д.).

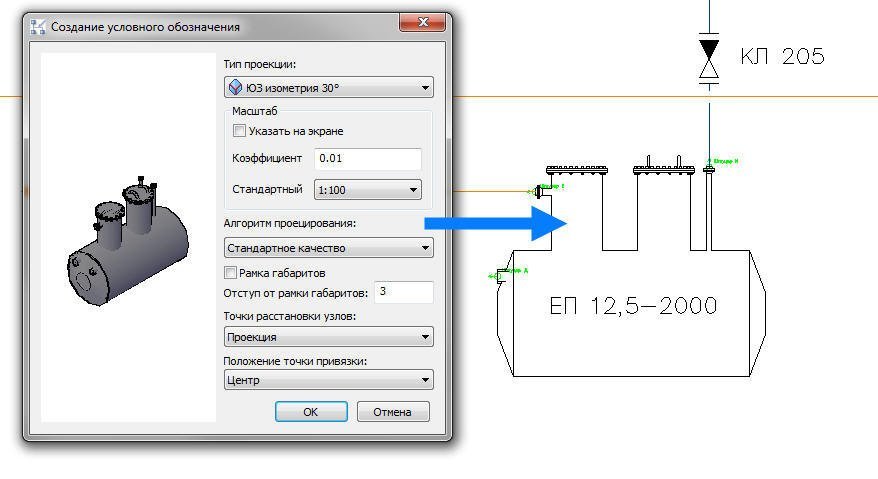

Создание УГО на основе 3D-модели реального объекта

Для удобства освоения в программе существует функционал, позволяющий преобразовать объекты УГО, ранее созданные стандартными средствами AutoCAD, в объекты Model Studio CS Технологические схемы. Преобразованные таким образом объекты можно сохранить в базе данных и использовать в текущем и последующих проектах.
Размещенное оборудование просто и удобно соединяется технологическими линиями: для этого достаточно указать две точки на соединяемых объектах и программа автоматически построит трассу, разместит стрелку направления потока, предложит заполнить основные технологические параметры. Созданные линии легко редактируются, при этом изменяется не только положение сегмента, но и информационная часть (добавление и удаление параметров, изменение их значений).
В случае, если необходимо подключиться к оборудованию без использования узла, программа предложит в точке присоединения размесить штуцер.

Интеллектуальное поведение и автоматическое оформление схем

Model Studio CS Технологические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим интеллектуальное поведение объектов и автоматизирующим оформление.

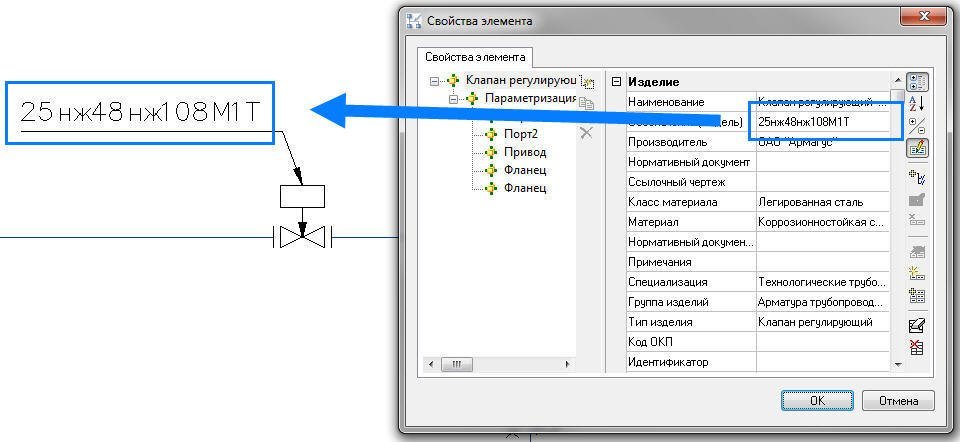

Текст обозначения формируется автоматически из значений параметров оборудования

В состав программы включены мощные средства интеллектуального отслеживания ввода данных, которые помогают инженеру в работе и обеспечивают высокое качество проекта. Вот лишь некоторые из реализованных решений:

• при отрисовке схем автоматически производится подчистка пересечения технологических линий в местах, где не будет соединения;
• при вставке арматуры и других «линейных» элементов схемы на линию происходит автоматический разрыв линии без нарушения целостности информации. Соответственно, при удалении таких элементов схемы линия автоматически сшивается;
• при подключении оборудования к штуцеру происходит проверка диаметров. В случае их несовпадения система предлагает исправить параметры или вставить соответствующие переходы;
• при вставке арматуры и других «линейных» элементов схемы на линию происходит проверка параметров. В случае необходимости предлагается вставка переходов или правка параметров;
• при выборе двух точек система анализирует чертеж и предлагает автоматически отрисовать всю линию с интеллектуальным обходом уже отрисованных элементов схемы;
• при размещении обратных клапанов и элементов, зависящих от направления потока, система автоматически отслеживает правильное направление и соответствующим образом отрисовывает элемент на схеме;
• при необходимости обозначить визуальный разрыв линии (чтобы не загромождать чертеж) специальный инструмент сохраняет целостность «разорванной» линии.

Интеллектуальные объекты и инструменты Model Studio CS Технологические схемы дают возможность пользователю создавать схему и вносить изменения с минимальными затратами времени и максимальной эффективностью, при этом сохраняются вся топология, оформление и т. п.
При отрисовке и редактировании в дополнение к интеллектуальному поведению объектов существует возможность в автоматическом режиме проставлять надписи на схеме. Текст надписи формируется автоматически и полностью соответствует надписываемому объекту схемы. Функции интеллектуального поведения обеспечивают отслеживание изменений в схемах и автоматически обновляют соответствующие надписи.
Специальные возможности Model Studio CS Технологические схемы позволяют сохранить типовое оформление в базе данных УГО, после чего оно будет автоматически применяться при вставке УГО в схему.
Функционал Model Studio CS Технологические схемы позволяет организовать подбор реальных типоразмеров из базы данных для УГО схемы с использованием стандартных технологических параметров элемента. Таким образом, пользователь может присвоить элементу схемы атрибутивную информацию реально существующего изделия из базы данных. Выборка из БД производится по основным технологическим параметрам: например, по определенному диаметру трубопровода и давлению можно подобрать всю подходящую арматуру для УГО запорного клапана.

Автоматическое формирование спецификаций

Model Studio CS Технологические схемы автоматически формирует высококачественные табличные документы на основе созданных схем.

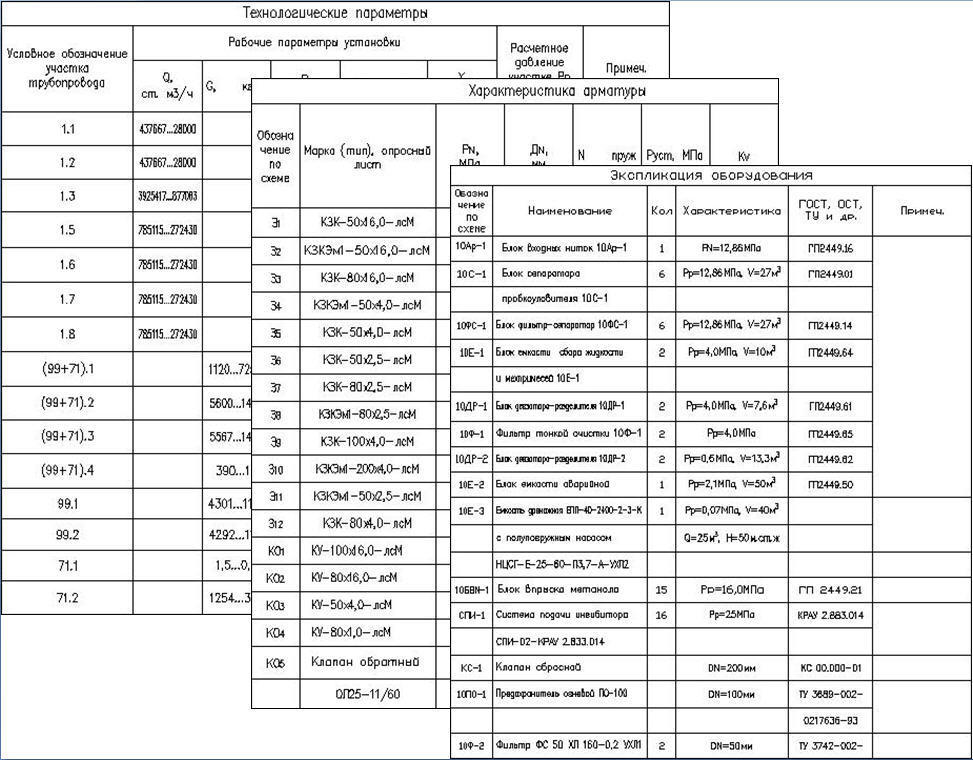

Спецификации, полученные в Model Studio CS Технологические схемы

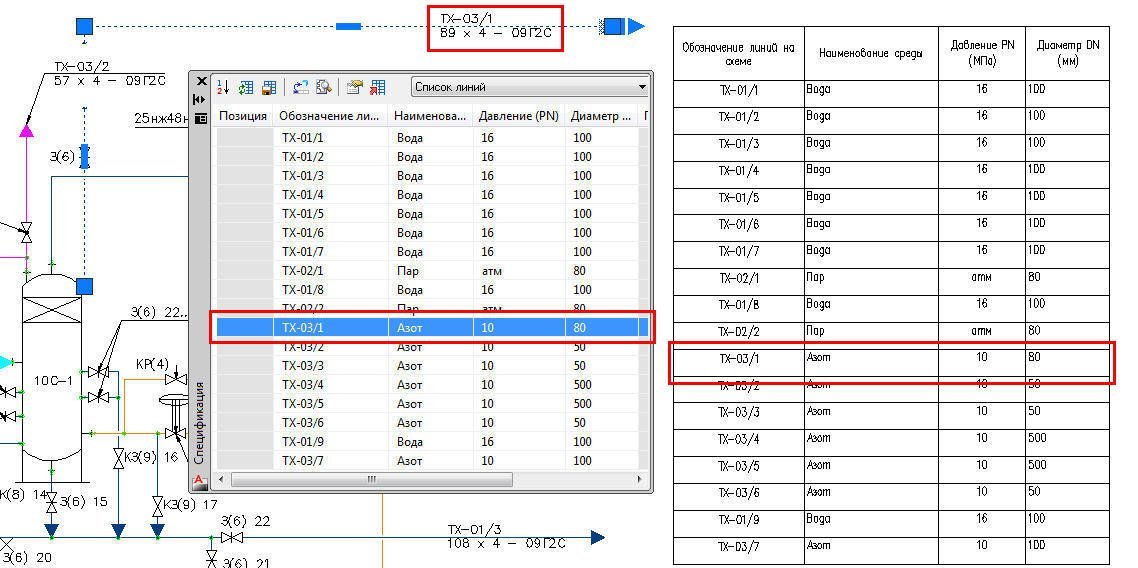

Программа позволяет работать со спецификацией в интерактивном режиме. Конечный документ формируется в форматах MS Word, MS Excel, Rich Text Format (RTF), а также непосредственно на чертеже в виде таблицы AutoCAD.

Разработчики настроили и включили в стандартную поставку наиболее востребованные типы документов, такие как экспликация (перечень оборудования), спецификация оборудования, изделий и материалов, а также другие. Кроме того, пользователю предоставлены инструменты, позволяющие добавлять собственные формы документов, которые будут автоматически заполняться программой.

Системные требования:

• процессор Intel Pentium IV (минимум);
• монитор 1024×768 True Color (минимум);
• CD-ROM для установки программы;
• видеокарта, поддерживающая стандарты Windows, с аппаратным ускорителем 3D-графики, поддержкой DirectX, 4 Гб (и более) памяти;
• мышь или другие устройства указания, поддерживаемые операционной системой;
• оперативная память — 4 Гб, рекомендуется 8 Гб и более;
• свободное место на жестком диске — 4 Гб, рекомендуется 50 Гб и более.
• Программное обеспечение:
• операционная система Windows 7 (32 bit, 64 bit), Windows Vista (32 bit, 64 bit), Windows 8 (32 bit, 64 bit). Рекомендуются 64-битные версии;
• Autodesk AutoCAD 2010/2011/2012/2013/2014/2015/2016. Рекомендуются 64-битные версии;
• SQL Server или SQL Server Express не ниже версии 2008;
• Microsoft Internet Explorer;
• менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS).
