Панельные здания - Параметрическое проектирование панельных зданий в ЛИРА-САПР.

Выполняется построение конструктивной схемы панельного здания, расчет и выдача параметров НДС элементов панельного здания. Реализован удобный интерфейс построения конструктивной и расчетной схемы, основанной на конструировании и расстановке стыков. Разработана пополняемая и редактируемая библиотека типов стыков, которая определяет гибкость системы, т.е. ее быструю адаптацию к новым типам конструктивных элементов.

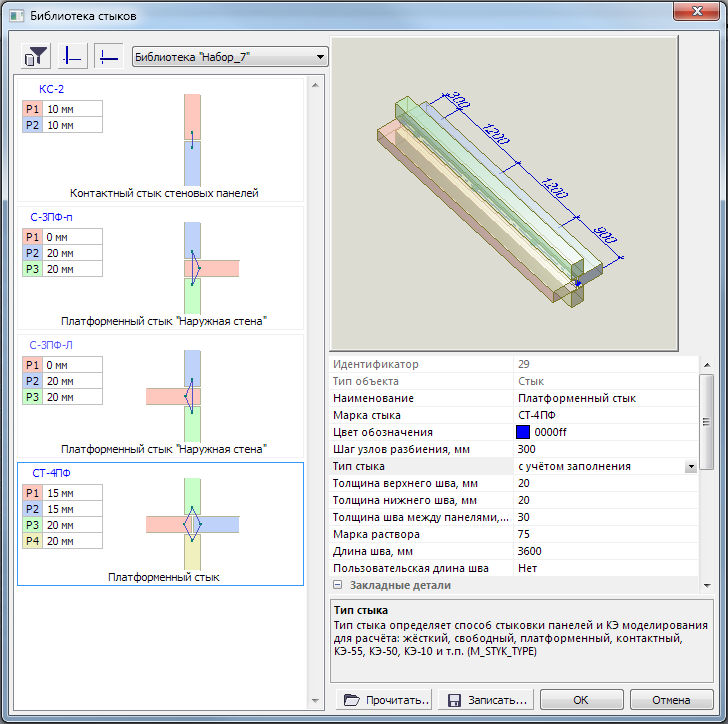

Библиотека стыков в препроцессоре САПФИР

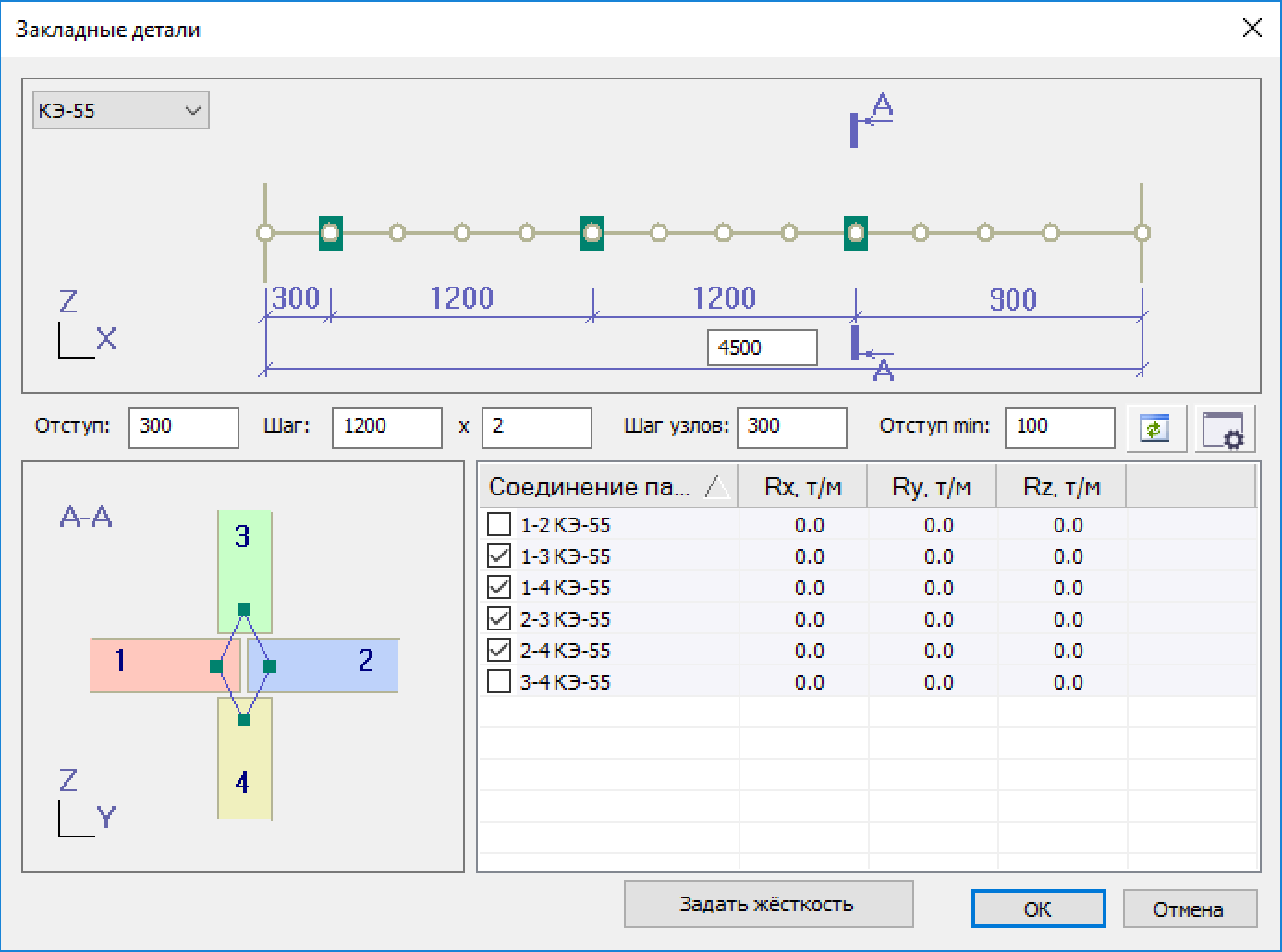

Расстановка связей по закладным в препроцессоре САПФИР

Библиотека включает различные варианты таких типов стыков как платформенный стык, контактный стык, вертикальные стыки стеновых панелей с закладными деталями и без них и др. На основе выбранного типа пользователь составляет конкретные экземпляры стыков и устанавливает их в модель здания.

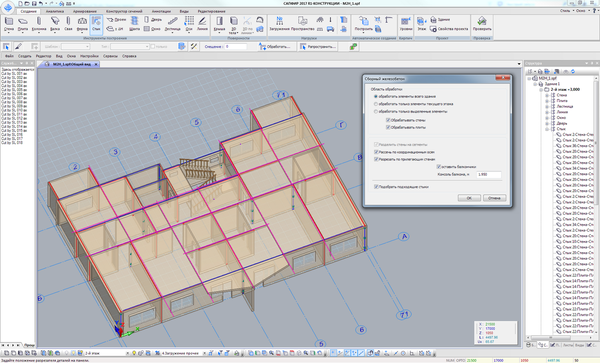

Разрезка и назначение стыков панелей

Реализован расчет панельных зданий в линейной и нелинейной постановках. В составе библиотеки конечных элементов разработаны новые элементы стыка панелей. Нелинейная постановка позволяет выполнять расчет шаговым методом (моделирование процесса нагружения) и итерационным, основанным на концепции «инженерная нелинейность». Последняя позволяет проводить расчет традиционным способом (расчет на несколько нагружений, составление РСУ и РСН, подбор элементов арматуры, конструктивных элементов стыков и закладных частей) с косвенным учетом нелинейной работы конструкции. В результате расчета выдаются все параметры НДС элементов панельного здания, включая эпюры контактных напряжений в стыках здания.
