Каменные и армокаменные конструкции.

Расчет армокаменных конструкций в ПК ЛИРА-САПР реализует положения норм СП 15.13330.2012, СНиП II-22-81 и ДБН В.2.6-162.

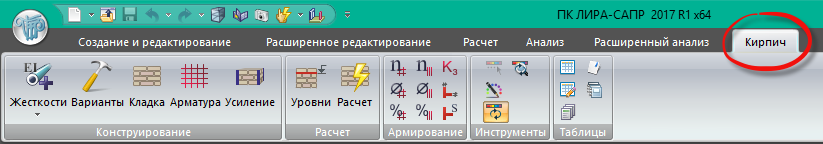

Новая вкладка конструирования «Кирпич».

Схема формируется в графической среде ВИЗОР-САПР или препроцессоре «САПФИР-КОНСТРУКЦИИ». Назначаются горизонтальные уровни конструктивной схемы (на уровне наименьшего сечения простенков, на уровне опирания плит перекрытий и др.), в которых выполняется проверка прочности кирпичной кладки. При вычислении усилий в процессоре учитывается совместная пространственная работа несущих кирпичных и железобетонных элементов здания. В процессе расчета производится определение необходимого количества сеток и подбор стержней вертикального армирования. Возможен вариантный расчет на основе указания пользователем различных вариантов расчетных участков стены.

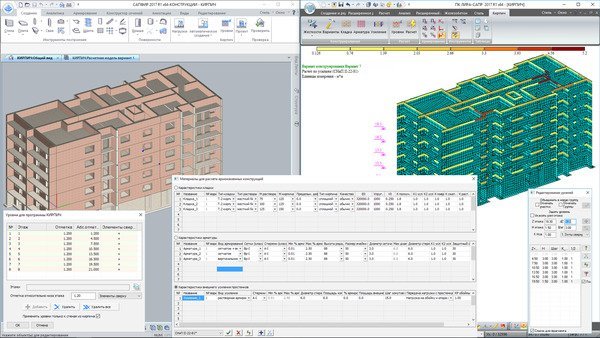

Виды экранов исходных данных и результатов расчета в системе Армокаменные Конструкции.

Подготовка и задание материалов в расчетной схеме, аналогична технологии подготовки исходных данных для расчета стальных и ж/б конструкций. Материалы для расчета армокаменных конструкций состоят из трех компонент: характеристик кладки; характеристик арматуры; характеристик внешнего усиления простенков

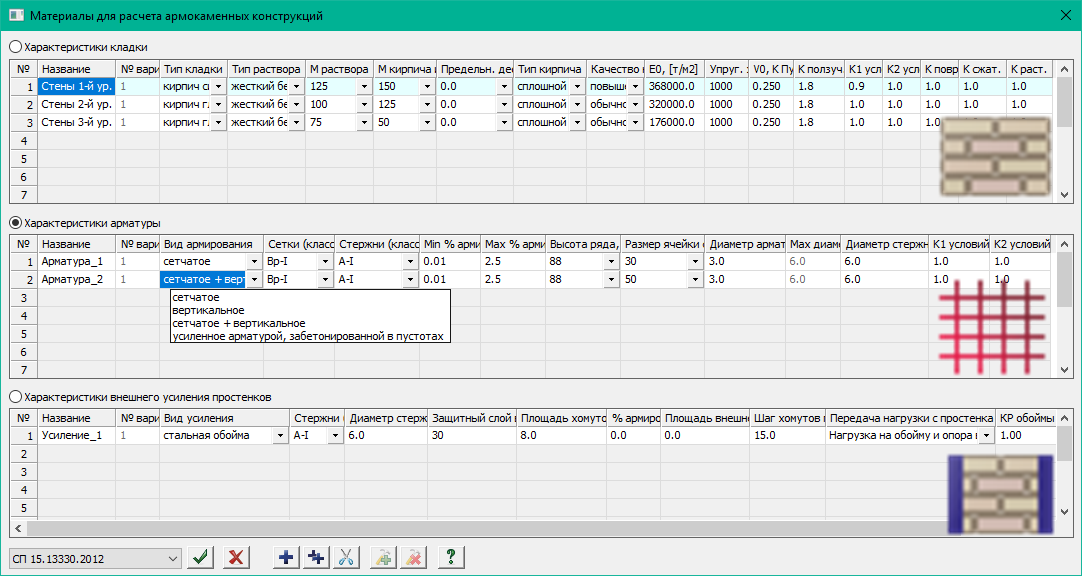

Диалоговое окно задания материалов для расчета армокаменных конструкций.

По результатам статического и динамического расчета формируются нагрузки на кирпичные простенки. Нагрузки на простенки выводятся как для отельных загружении, так и комбинаций. Помимо мозаики нагрузок на простенки есть возможность представления их в виде векторов, приложенных в центрах тяжести для каждого простенка.

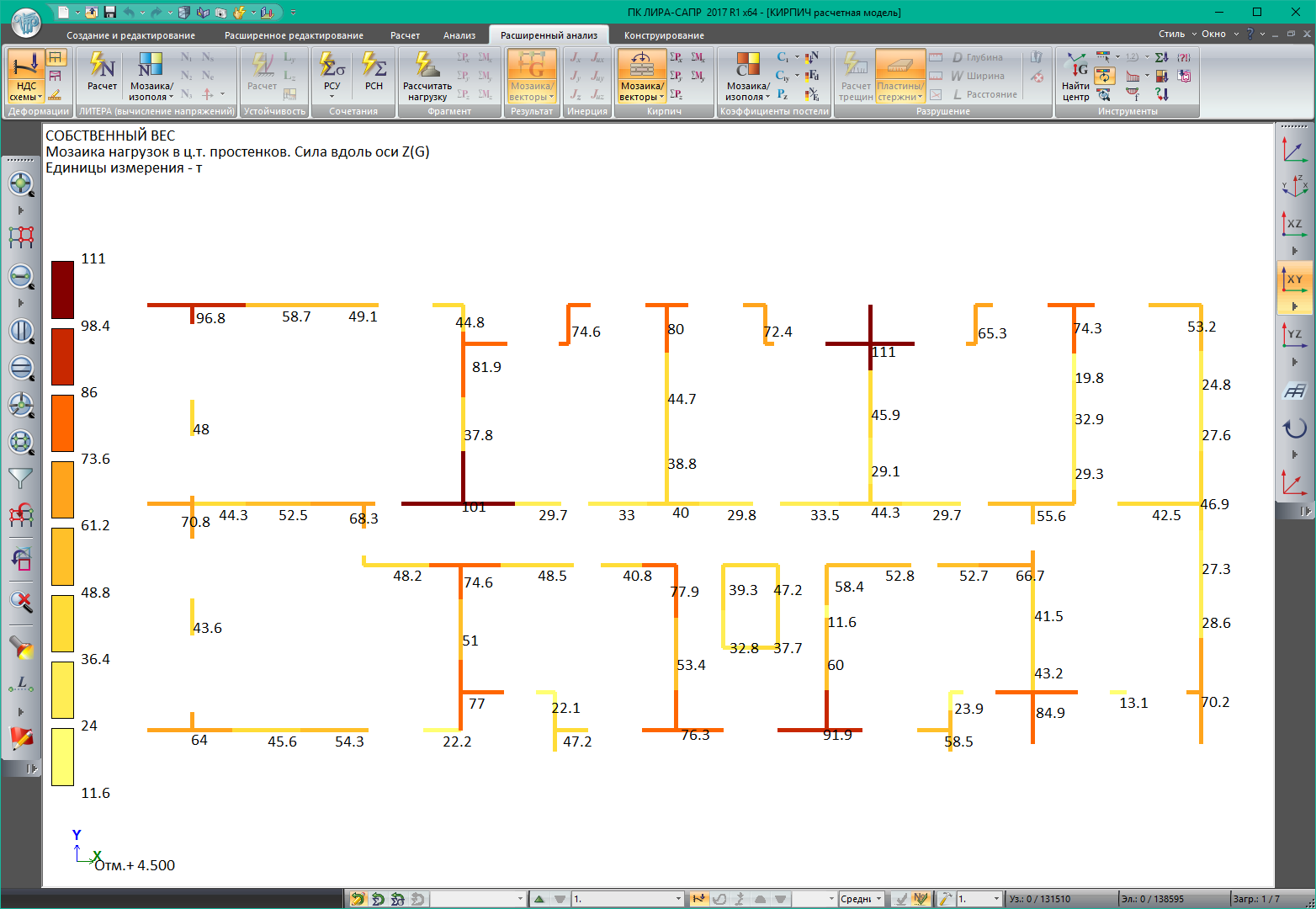

Мозаика нагрузок на простенки.

В качестве результатов подбора армирования сетками выводится мозаика количества рядов кладки, через которое необходимо выполнить армирование, выводится мозаика требуемых диаметров сеток и соответствующий процент армирования кладки.

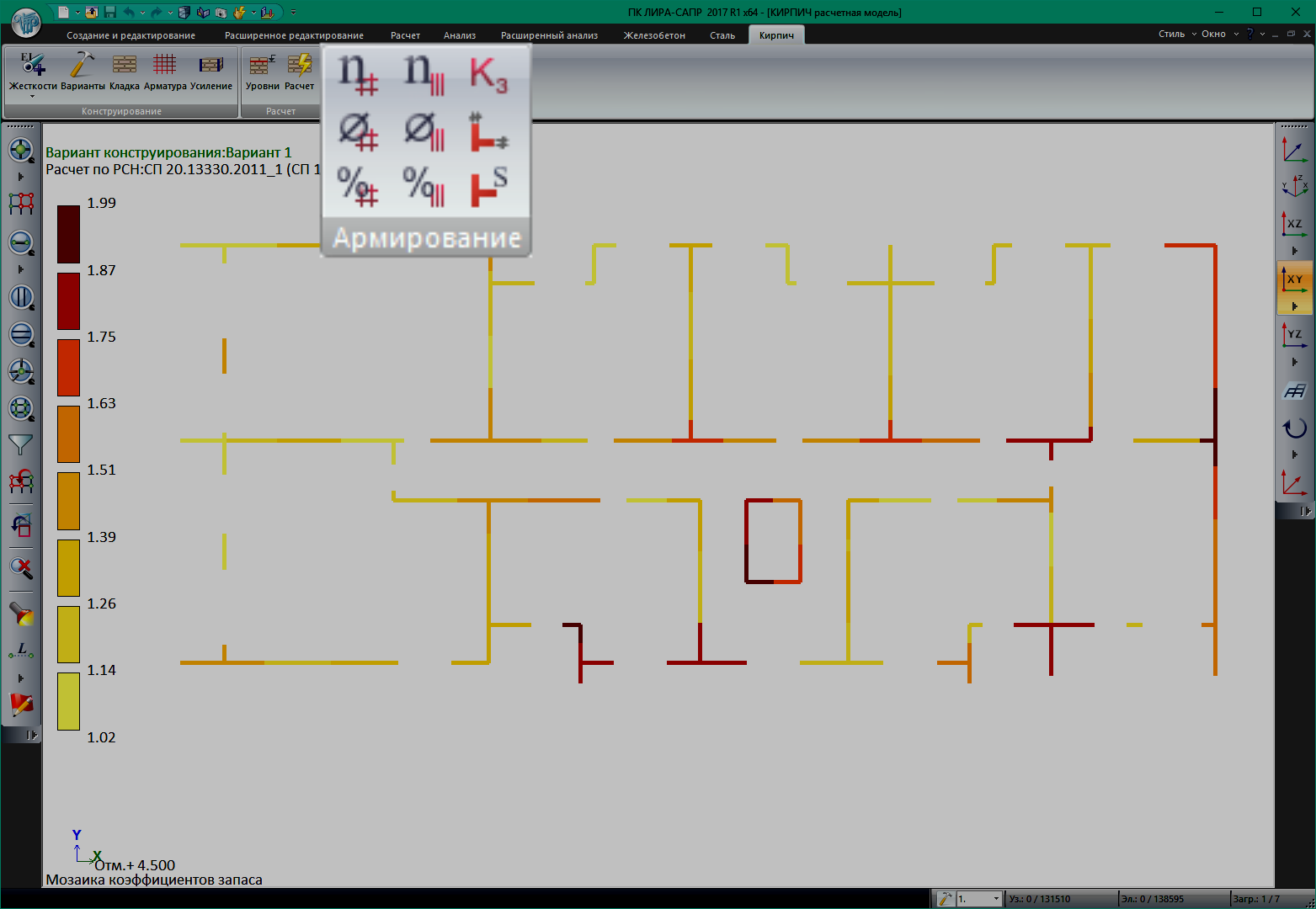

Мозаика коэффициентов запаса прочности.

Если в расчете использовался вариант армирования вертикальными стержнями или комбинацией из сеток и стержней, в результатах доступны мозаики требуемого количества вертикальных стержней и их диаметры, а также соответствующий процент армирования.

Для каждого уровня возможна выдача эскиза рабочего чертежа с указанием количества рядов кладки, через которые необходимо укладывать арматурные сети.

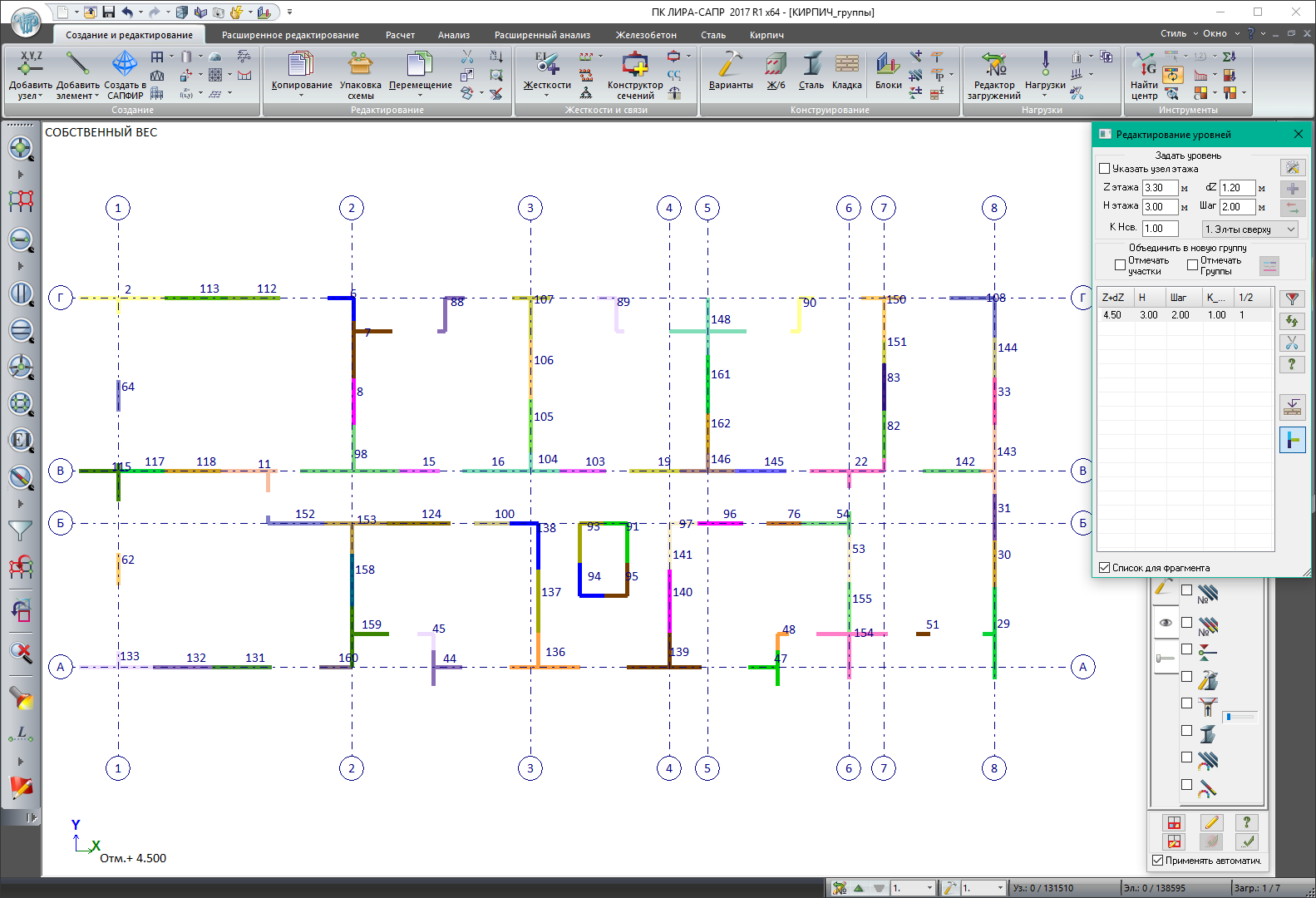

Автоматическая генерация групп кирпичных простенков.

Возможно задание в одном проекте различных типов армокаменных конструкций, различных типов камня, шлакоблоков, ракушечника, туфа и др.
