Программа расчета расходов водопровода по СП30.13330.2020

Вышло обновление программы Расходы ВК для СП30.13330.2020
Ссылка на скачивание - https://yadi.sk/d/vkiY9EnwTzfksA
Для тех, кто приобрел версию 1.6 - обновление бесплатное. Используйте старый пароль.

Обновление 1.6 учитывает изменения в СП30.133360.2020 от 30 декабря 2020, введенное Министерством строительства и жилищно-коммунального хозяйства

С 30 декабря 2020г введён в действие СП 30.13330.2020 и отменен СП 30.13330.2016, по приказу Минстроя
В связи с этим вышло обновление программы "Расходы ВК", выполненная в программе MS Excel, которая рассчитывает расходы внутреннего водопровода по новому СП30.13330.2016.

Содержание расчетов программы:

• Расчет расходов (среднесуточного; минимального, среднего и максимального часового; максимального секундного) для всех  систем всех видов   потребителей
• Гидравлический расчет холодного и горячего водопровода по приборам и сосредоточенным расходам
• Расчет напоров
• Подбор водомеров для всех систем всех потребителей
• Составление сводной таблицы данных (для вставки в проект)

Нововведения и преимущества программы "Расходы_ВК":

•     Общий компактный табличный стиль минимализма, без лишнего разброса данных
•     Неограниченное количество потребителей
•     Неограниченное количество участков в гидравлическом расчете
•     Отсутствие лишней информации, нулевых значений при оформлении
•     Возможность детального оформления расчета, глобальное оформление всех расчетов в MS Word в один клик
•     Доступность листов с данными из СП, возможность их редактирования
•     Присутствие на листах справочных примечаний
•     Контроль ввода исходных данных
•     Возможность выбора материала для каждого участка гидравлического расчета

Краткая инструкция использования программы «Расходы ВК»

Лист содержит таблицу для добавления и удаления видов потребителей и ввода исходных параметров для каждого вида потребителя. При добавлении потребителя автоматически появляются нормативы.

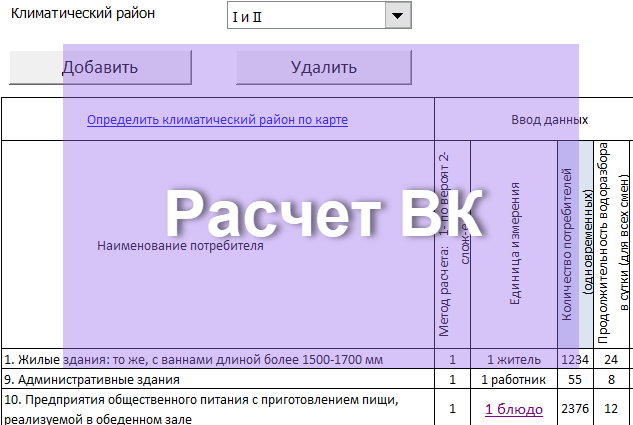

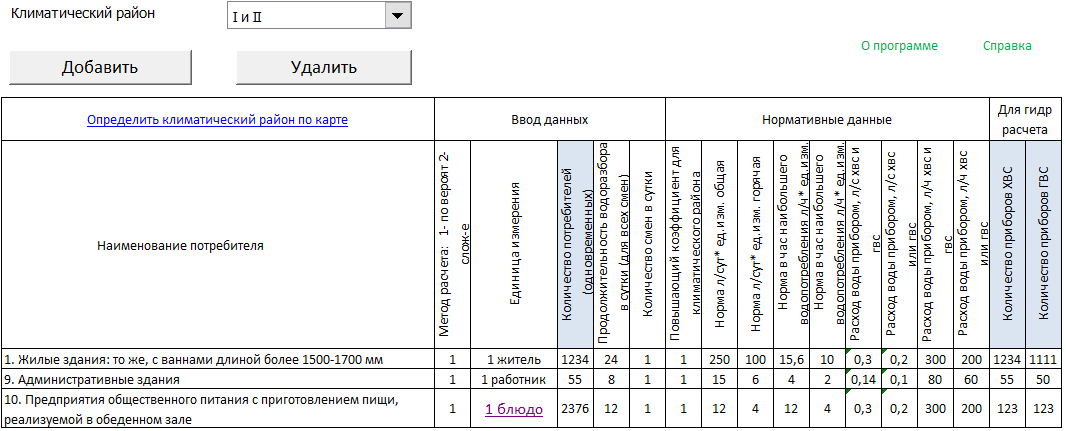

Лист «Ввод потребителей»

Примечания к листу:

Для определения места добавляемого потребителя в списке, необходимо выделить ячейку в столбце "Наименование потребителя", перед которой новый потребитель будет вставлен. Если  выделить ячейку в шапке таблицы, потребители будут добавляться в конец списка
Для удаления потребителя необходимо его выделить и нажать кнопку "Удалить". Удалять можно сразу несколько потребителей.
В списке потребителей, между потребителями не должно быть пустых строк.

Внимание!

Нельзя перетаскивать потребителей мышкой по списку. Редактировать список потребителей можно только кнопками "Добавить" и "Удалить". Выделенные названия в шапке таблицы обозначают места, которые должны быть заполнены пользователем программы. Остальные данные будут заполнены автоматически, но их так же можно корректировать.

Для некоторых потребителей, например, для предприятий общественного питания,  в колонке «Единица измерения» появляется ссылка, открывающая дополнительное окно для расчета количества потребителей:

Расчет количества блюд

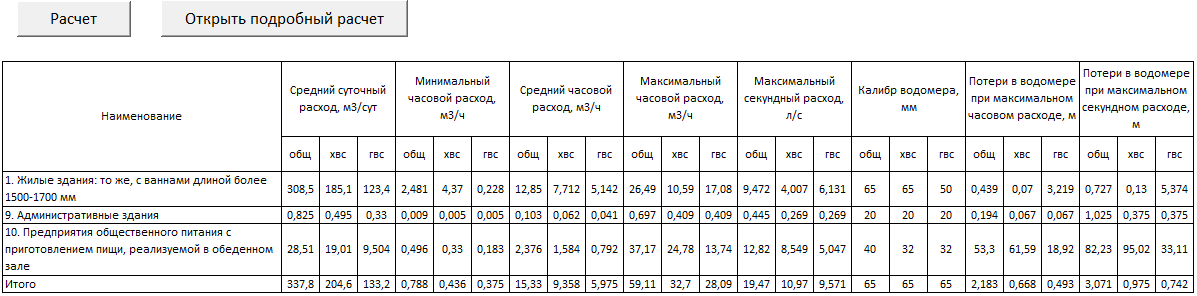

2) Лист «Расчет расходов»

Лист содержит результаты расчета среднего суточного, максимальных, средних и минимальных часовых и секундных расходов воды холодного горячего и общего водопровода, а так же подбор водомеров для каждого потребителя по отдельности и общие результаты для всех потребителей. Перечень (виды) рассчитываемых расходов регламентирован СП30.13330.2020.

Лист «Расчет расходов»

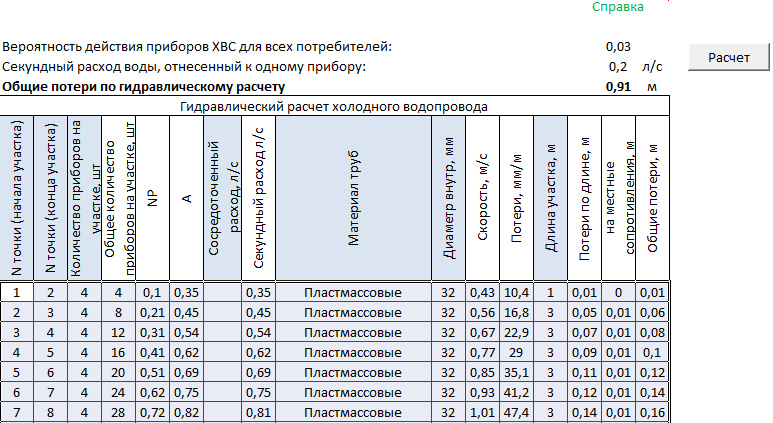

3) Листы «ГР ХВС», «ГР ГВС»

Листы содержат гидравлический расчет холодного и горячего водопровода.

Расходы на участках в гидравлическом расчете вычисляются в зависимости от введенного количества санитарно технических приборов для каждого участка в колонке «Количество приборов на участке» и в зависимости от значения общей вероятности действия приборов, полученном исходя из данных листа «Ввод потребителей».

Листы «ГР ХВС», «ГР ГВС»

Примечания к листам:

В списке участков, между участками возможна одна пустая строка. Она обеспечит обнуление расчета общего количества приборов. А так же она обеспечит визуальное разделение различны групп участков

Выделенные названия в шапке таблицы обозначают места, которые должны быть заполнены пользователем программы. Столбец "Сосредоточенный расход" добавляет введенный расход к расчетному расходу. На нижние участки сосредоточенный расход предыдущего участка не распространяется.

Гидравлический расчет возможно использовать для расчета систем трубопроводов только по сосредоточенному расходу, без добавления расхода от приборов. Для этого нужно заполнить столбец "Сосредоточенный расход", а в столбце "Количество приборов на участке проставить нули". Для каждого участка выбирается материал труб из выпадающего списка. Если выпадающий список в ячейке отсутствует, его можно скопировать из другой ячейки в столбце "Материал труб".

Номер участка состоит из 2 столбцов для удобства автоматической нумерации участков средствами excel, путем интеллектуального копирования ячеек.

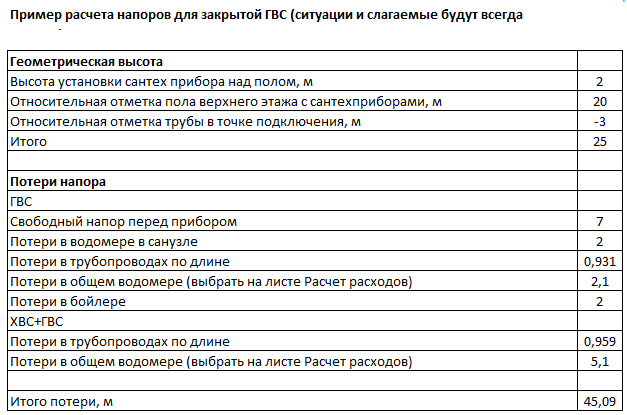

4) Пример расчета напоров для закрытой ГВС

На данном листе изображен пример расчета требуемого напора в начальной точке системы водоснабжения.  Лист не содержит автоматизации кроме стандартных формул и ссылок MS Excel.

Пример расчета напоров для закрытой ГВС

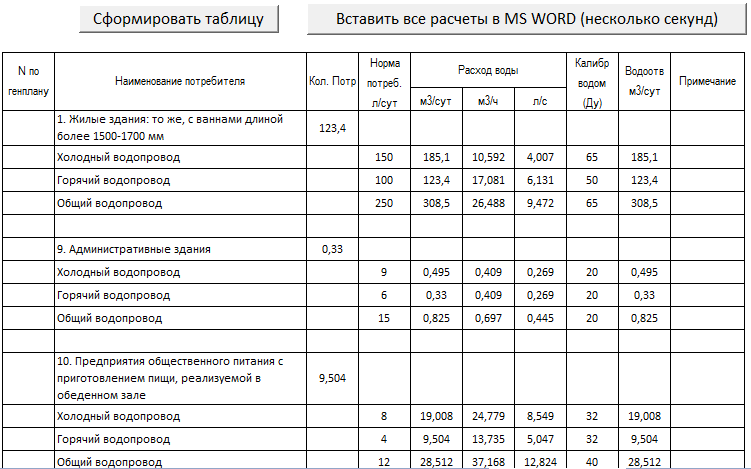

5) Лист «Сводная таблица»

Лист в один клик сформировывает итоговую таблицу «Данные по водоснабжению и водоотведению» обычно прилагаемую в проект раздел ВК. Так же присутствует возможность в один клик оформит все ранее посчитанные листы в файл MS Word.

Лист «Сводная таблица»
