Project Studio CS СКС

Описание

Project StudioCS СКС сочетаются удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, а также средства для выполнения необходимых расчетов при подборе оборудования. Эта программа обеспечивает выполнение проектирования структурированных кабельных систем, телефонии здания, а также систем кабельных каналов в среде AutoCAD.
Специализированное программное обеспечение Project StudioCS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки».

Будучи приложением к AutoCAD, Project StudioCS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т. д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.

Область применения

Специализированное программное обеспечение Project StudioCS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки».

Будучи приложением к AutoCAD, Project StudioCS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т. д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.

Программный продукт Project StudioCS СКС позволяет решать следующие задачи:

• консолидация информации по проекту;
• создание системы кабельных каналов;
• проектирование горизонтальной подсистемы;
• проектирование магистральной подсистемы здания;
• проектирование распределительных пунктов этажа и здания;
• проектирование магистральных кабелей и кроссов телефонии здания;
• автоматическая трассировка кабелей;
• автоматическое составление отчетных документов (спецификация, кабельные журналы, схемы компоновки монтажных конструктивов, структурная схема, таблицы прокладки кабелей);
• создание 3D-модели проектируемой системы.

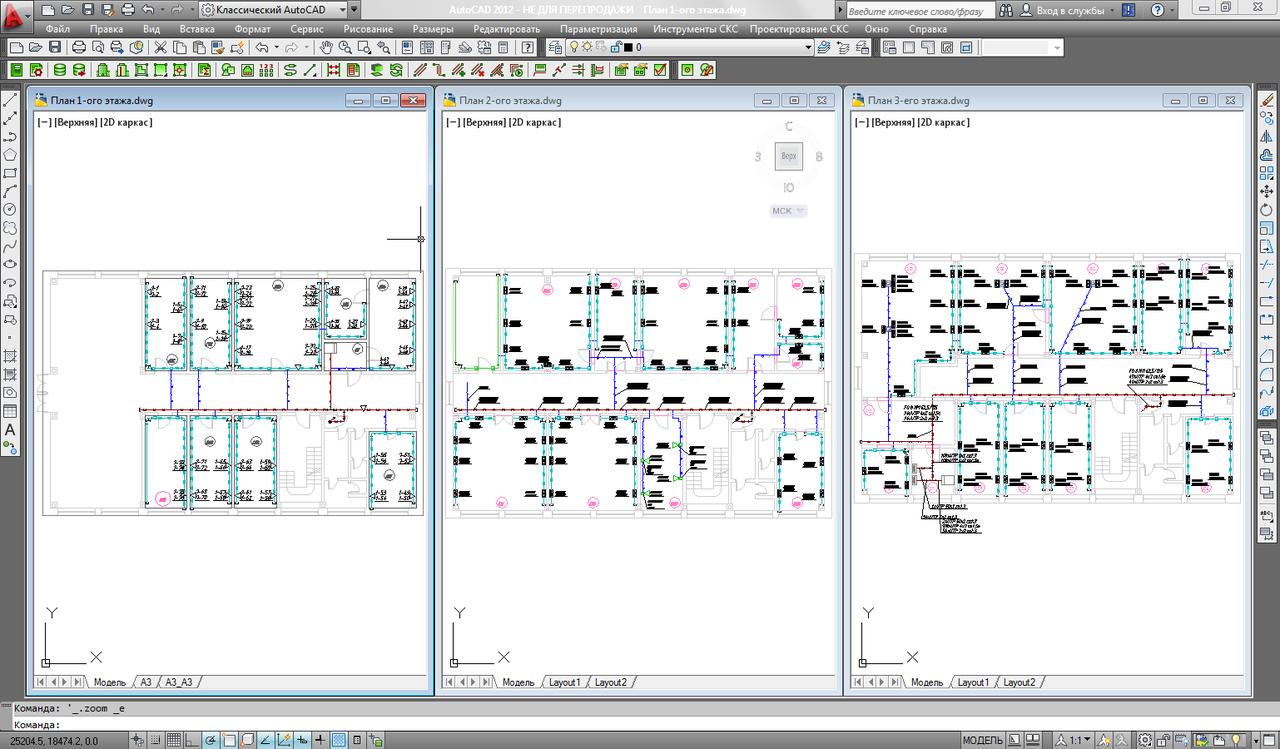

Рис. 1. Project StudioCS СКС. Интерфейс

Организация работы

Одним из факторов успешного выполнения проекта является доступ к проектной информации. Работа в Project StudioCS СКС построена вокруг инструмента Менеджер проекта — фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительные записки и т. п.). Также Менеджер проекта позволяет использовать привязанные к производителям базы оборудования и управлять доступом к ним, обеспечивает назначение и перенастройку под проект параметров оборудования, максимально детализируя проект и организуя коллективную работу отдела (группы) проектирования с едиными согласованными данными.

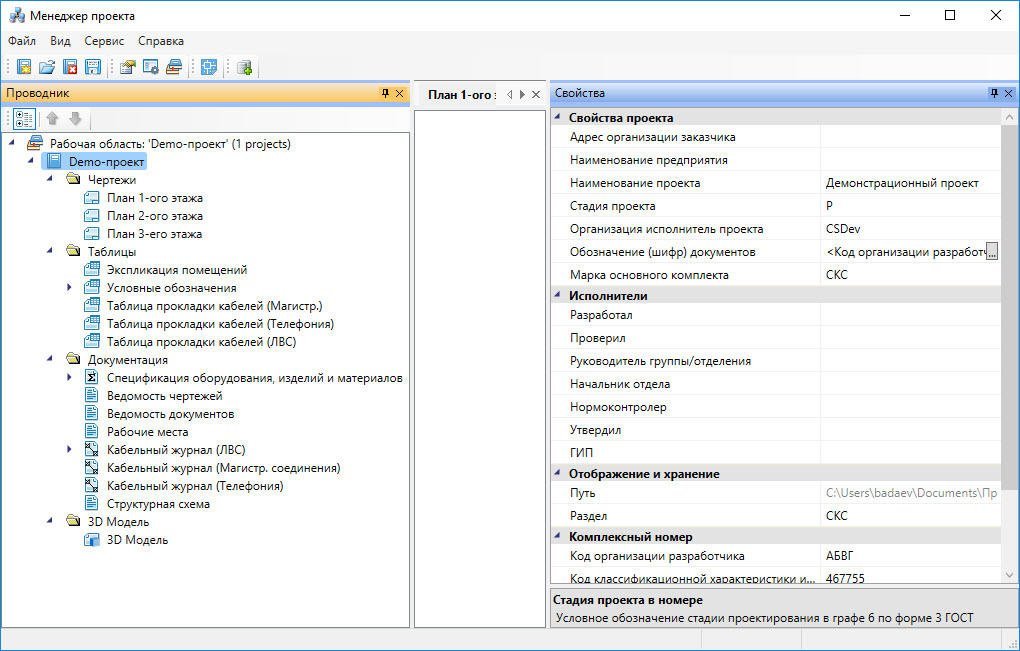

Рис. 2. Project StudioCS СКС. Менеджер проекта

Программа Project StudioCS СКС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат.

К программе Project StudioCS СКС прилагаются 18 баз данных производителей кабельных систем, шкафов и кабеленесущих систем. Прозрачный импорт оборудования из баз производителей позволяет иметь под рукой любое представленное в базах оборудование для более быстрого и успешного выполнения проекта. Все базы данных открыты для редактирования. Кроме того, у пользователя всегда есть возможность создавать любые другие базы производителей оборудования.

Рис. 3. Project StudioCS СКС. Базы производителей оборудования

Также реализована возможность организовать для группы пользователей общую сетевую библиотеку баз данных оборудования, которую можно разместить на сервере и указать к ней путь. Синхронизация локально расположенных баз данных пользователя с сетевой происходит в фоновом режиме при запуске программы. Это позволяет группе пользователей применять общие базы данных производителей с возможностью полноценной работы при отсутствии подключения к сетевой библиотеке.

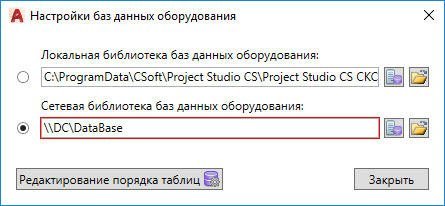

Рис. 4. Project StudioCS СКС. Настройка баз данных оборудования

Моделирование

Project StudioCS СКС — это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Информационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы обеспечивает возможность оперативно вносить изменения — любые изменения влияют на связанную между собой информацию, что сокращает число ошибок и несогласований. Фактически Project StudioCS СКС позволяет уйти от черчения и сконцентрироваться на проектной деятельности, намного детальнее и точнее прорабатывая проектное решение.

В целом построение информационной модели в процессе проектирования позволяет:

• максимально приблизить проект к условиям монтажа и эксплуатации системы;
• производить расчеты с учетом технических характеристик используемого в проекте оборудования;
• использовать методы оценочного расчета оборудования;
• работать только с актуальной и согласованной информацией по проекту;
• моментально вносить графические и технические изменения.

Создание структурированных кабельных систем

Создание системы кабельных каналов

Программный продукт Project StudioCS СКС позволяет создавать системы кабельных каналов практически любой сложности. В программе используются три основных типа кабельных каналов: лотки, трубы и короба. Установка свойств кабельных каналов осуществляется путем создания конфигураций.

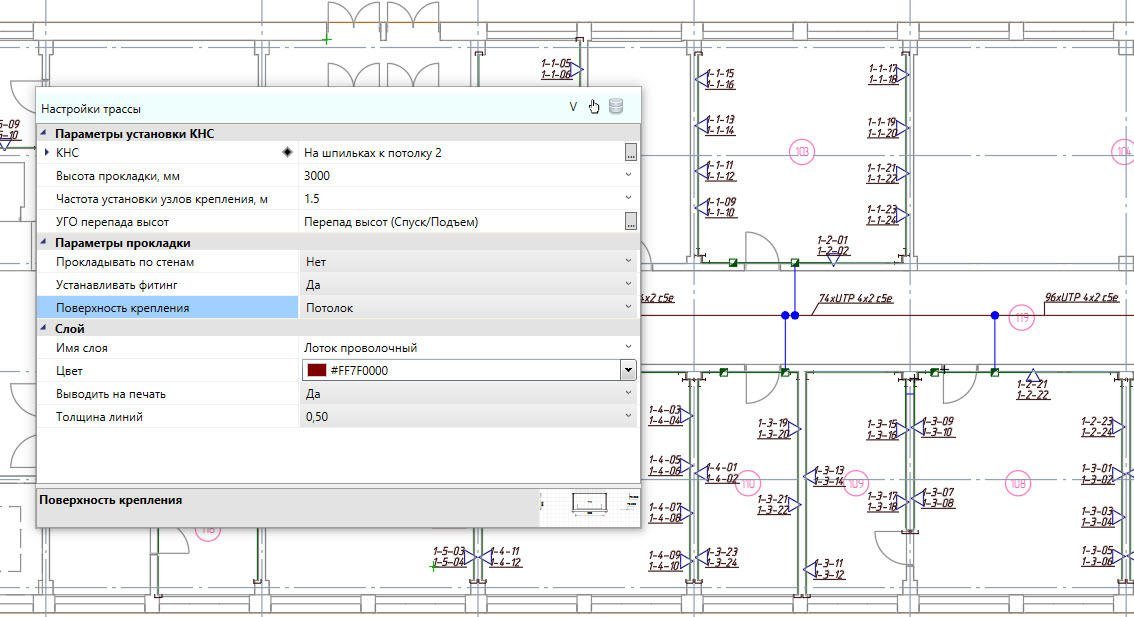

Рис. 5. Project StudioCS СКС. Плавающее окно прокладки каналов

Каждая конфигурация может быть построена на одном и том же типоразмере кабельного канала, но иметь различные узлы крепления и конфигурации соединительных элементов, и, соответственно, может иметь различное отображение на чертеже.

В программе реализована функция определения ориентации трассы, что позволяет автоматически определять типы используемых соединительных элементов при поворотах трассы — например, внутренние и внешние углы для коробов.

При настройках конфигураций лотков можно настраивать и использовать конфигурации узлов крепления. Использование конфигураций узлов крепления позволяет не только получать детальную спецификацию, но и автоматически создавать сечения лотков с количеством кабелей, проложенных в указанном сечении. Также сечения поддерживают автоматическое обновление — как при смене направления взгляда, так и при изменении количества проложенных кабелей в лотке.

При прокладке каналов на чертеже используется плавающее окно, в котором есть возможность переключать параметры непосредственно в процессе прокладки кабеленесущих систем или сразу же выбрать все параметры для прокладки с ранее проложенных каналов.

После трассировки кабеля по кабельным каналам происходит расчет емкости кабельных каналов с учетом всех типов проложенных кабелей, а также максимального процента заполнения каждого типа кабельного канала. Если поперечное сечение кабелей выше допустимого для кабельного канала, то программа выдаст в окне проверок сообщение об ошибке.

Также в программе реализована возможность автоматической расстановки коробов в помещениях для установки рабочих мест. Короба устанавливаются на заданные пользователем высоту и отступ от конструкций с учетом геометрии помещения, при поворотах короба автоматически устанавливаются соединительные элементы.

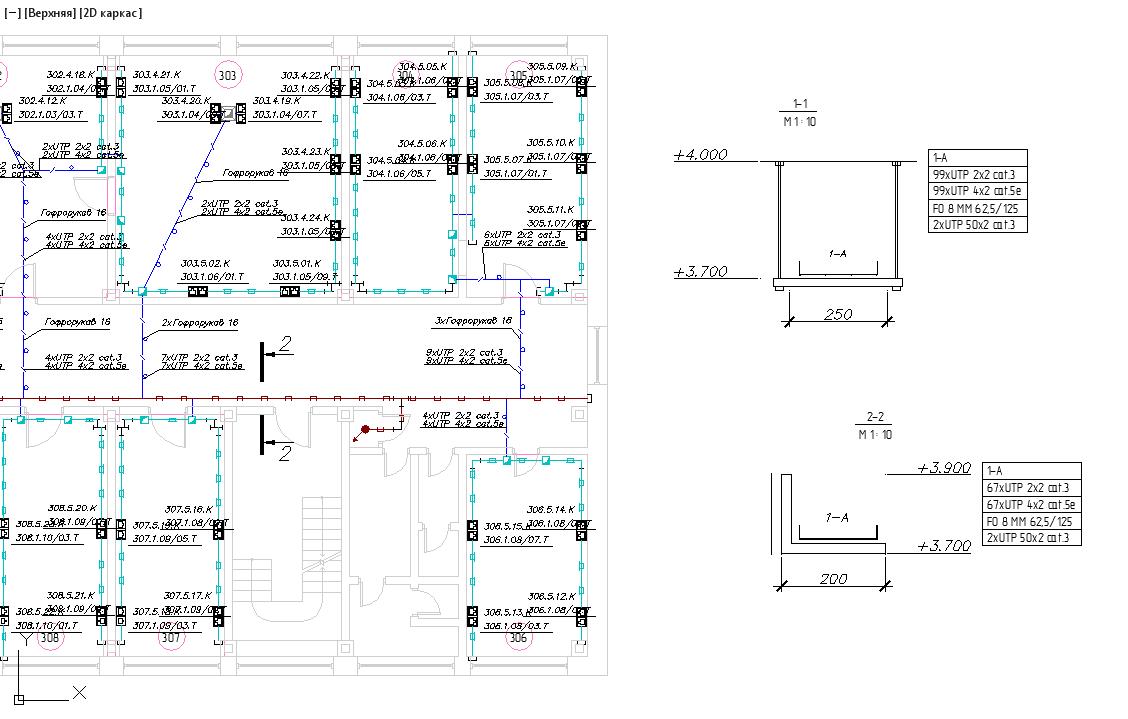

Рис. 6. Project StudioCS СКС. Сечения лотков

Работа с электротехнической моделью

Все соединения в проекте осуществляются с помощью единой электротехнической модели (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания.

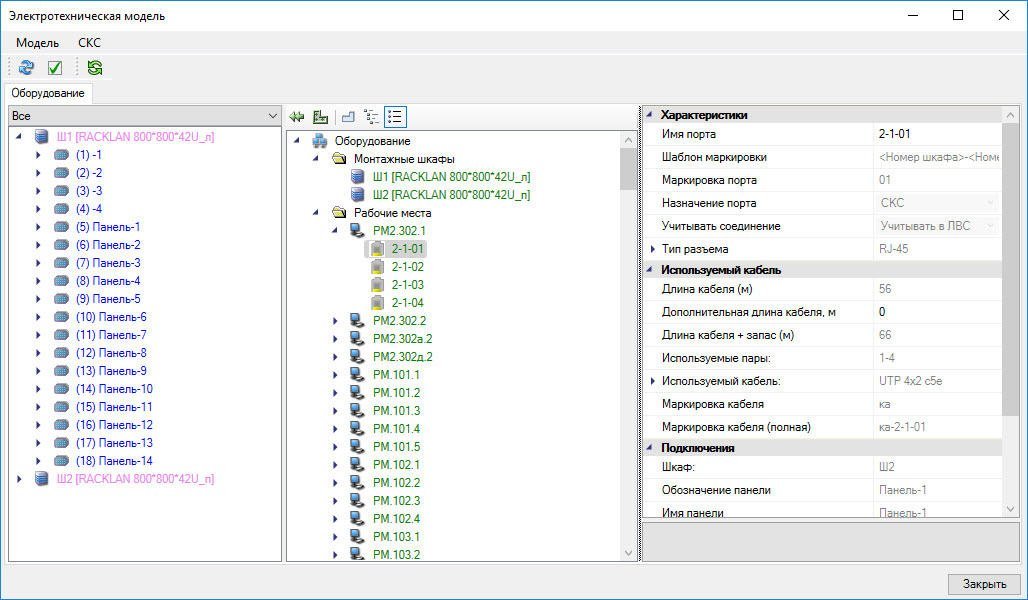

Рис. 7. Project StudioCS СКС. Электротехническая модель проекта

ЭТМ проекта включает в себя команды, дублирующие команды панели инструментов программы, которые позволяют, не открывая чертежа, осуществлять перемаркировку объектов. В ЭТМ доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях.

Одним из новых и востребованных инструментов ЭТМ является автоматическое заполнение шкафа панелями на основании количества портов рабочих мест. Существует возможность выбрать панели кросса СКС и, при необходимости, панели телефонного кросса и коммутаторов или панели второго представления портов коммутаторов.

Общая электротехническая модель кабельной системы формируется:

• при выполнении автоматической трассировки кабеля по кабельным каналам — как по горизонтальным, так и по вертикальным участкам;
• маркировкой оборудования, участвующего в соединениях кабельной системы. Значения маркировки автоматически обновляются при внесении изменений в проект.
• При анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и отображает их.

3D-модель проектируемой системы

В качестве отчетного документа может быть использована и 3D-модель проектируемой системы. 3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также присутствия в каждом объекте, установленном на плане этажа, параметра высоты.

Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяет изменять их характеристики.

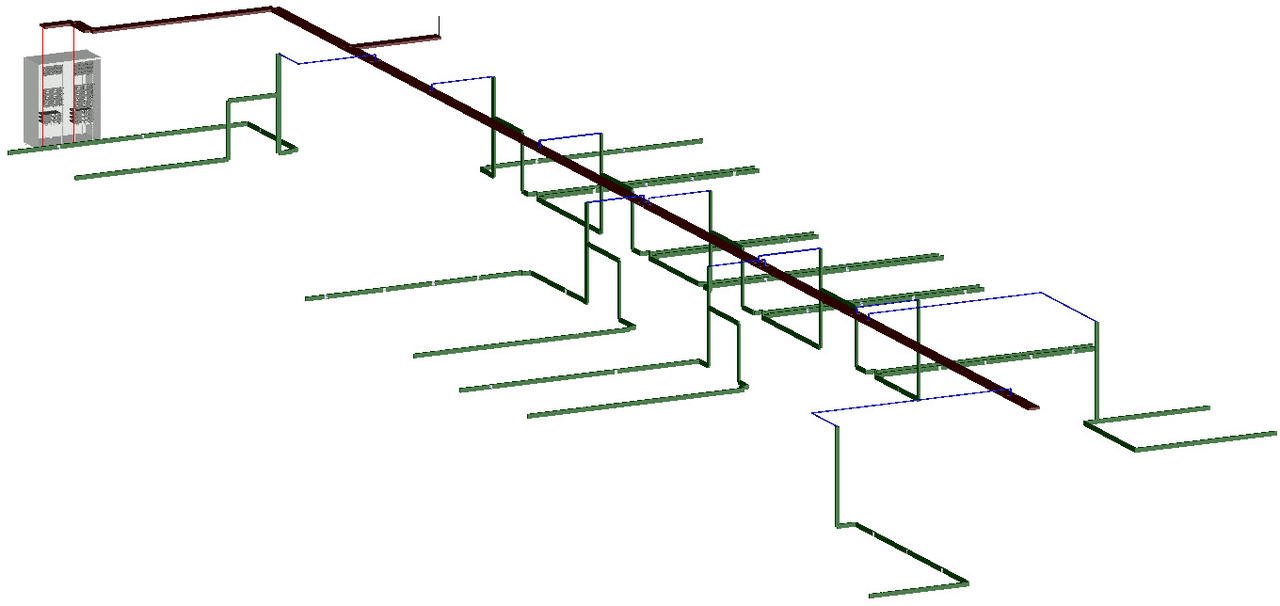

Рис. 8. Project StudioCS СКС. 3D-вид кабельных каналов

При создании 3D-модели каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на *.dwg-файлах.

Также 3D-модель системы можно создавать в отдельном *.dwg-файле для всего объекта в целом.

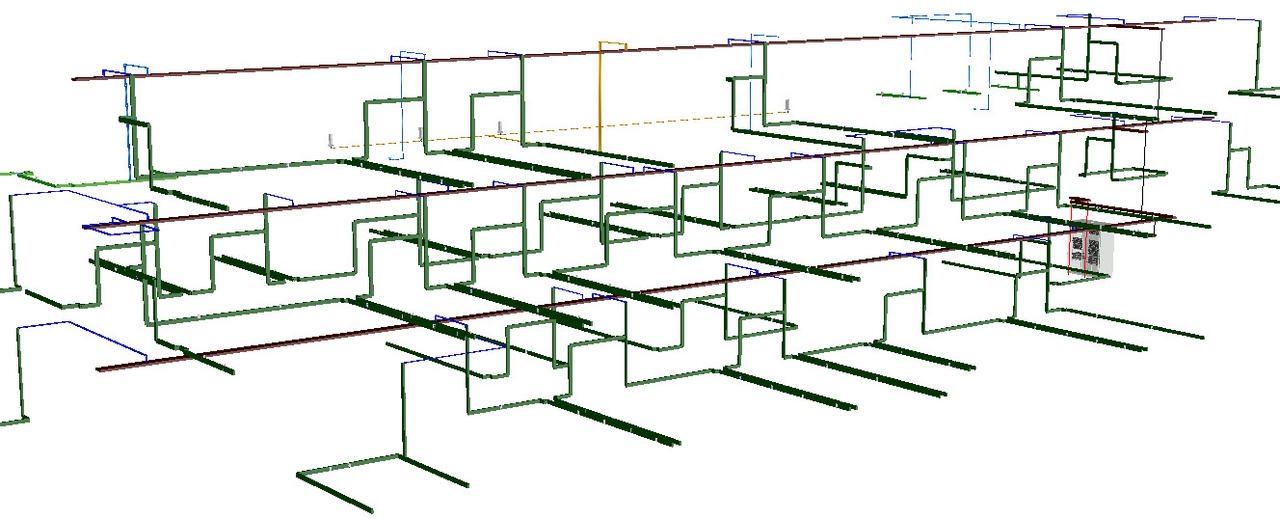

Рис. 9. Project StudioCS СКС. 3D-вид системы по всему объекту

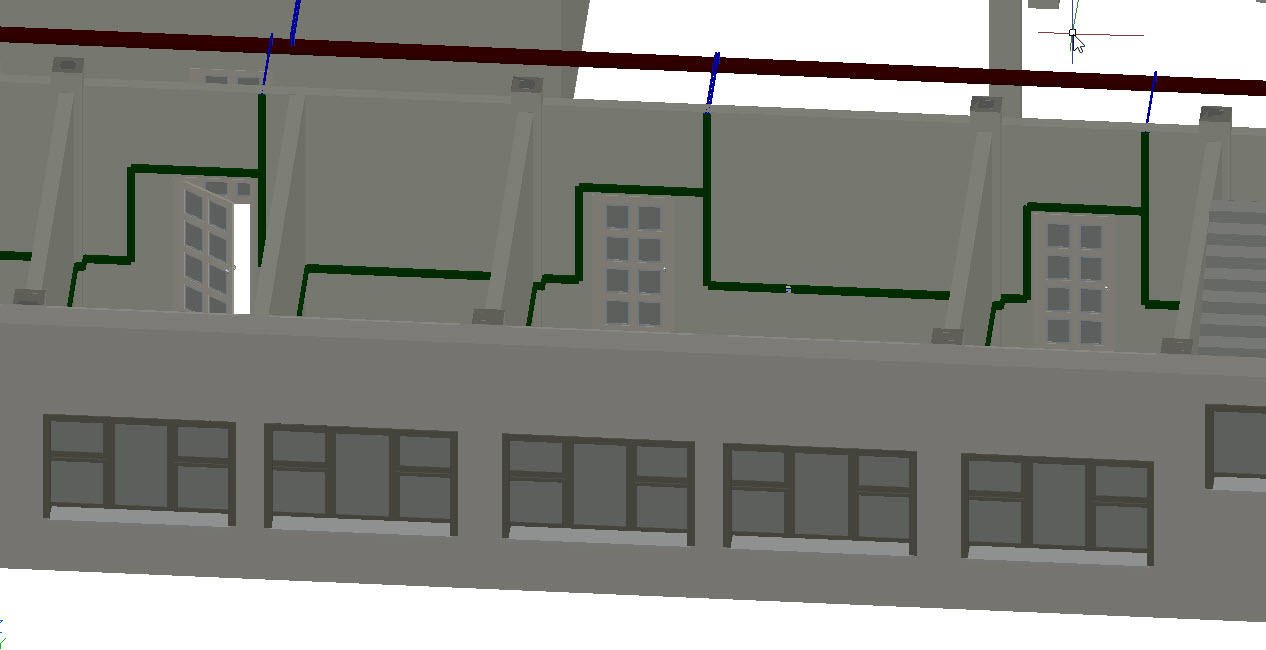

Рис. 10. Project StudioCS СКС. Фрагмент 3D-вида плана этажа

Выгрузка в формат IFC

Project StudioCS СКС позволяет выгружать информационную модель проектируемой системы в формат IFC (Industry Foundation Classes), предназначенный для обмена информацией в строительстве. Благодаря этому информационные модели структурированных кабельных систем, выполненные в Project StudioCS СКС, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе, будь то ARCHICAD, Revit, Allplan или какая-либо другая. Таким образом, Project StudioCS СКС полностью соответствует основным принципам OpenBIM-проектирования.

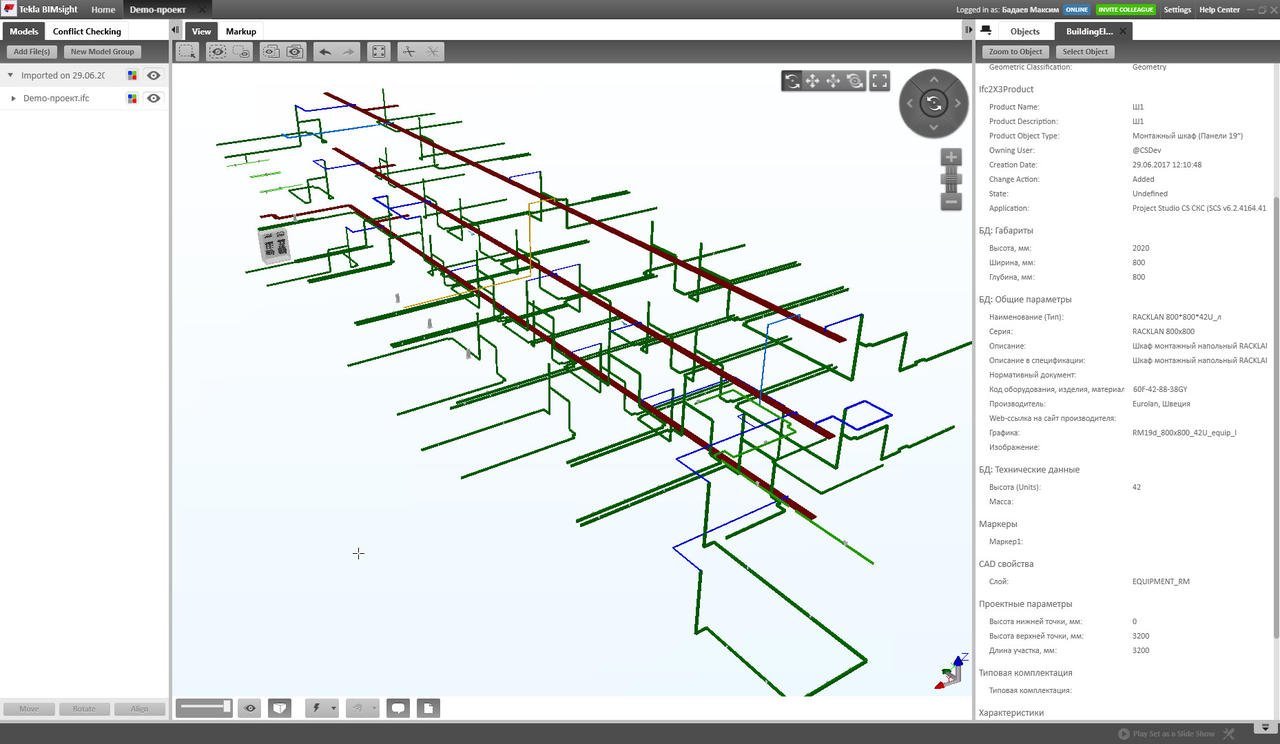

Рис. 11. Project StudioCS СКС. Модель системы в формате IFC, открытая в Tekla BIMsight

Документирование проекта

Project StudioCS СКС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме отчетные документы, сформированные в соответствии с отечественными стандартами, после чего выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь может в любой момент получить следующие согласованные документы:

• три варианта кабельного журнала, позволяющие отслеживать связи горизонтальной и магистральной подсистем здания;
• ведомость чертежей основного комплекта, ведомость ссылочных и прилагаемых документов по ГОСТ 21.1101−2009;
• экспликацию помещений по ГОСТ 21.501−93;
• таблицы прокладки кабеля;
• таблицу используемых УГО — с возможностью ее создания как для всего проекта, так и для каждого плана этажа;

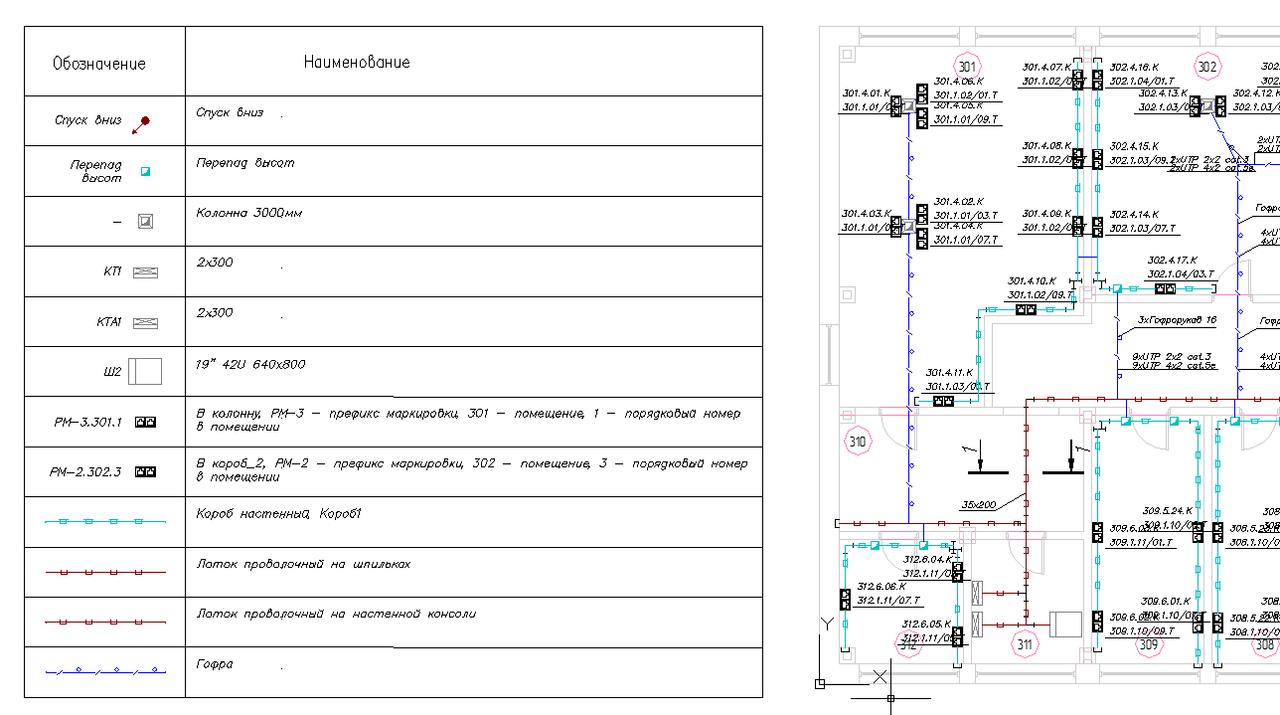

Рис. 12. Project StudioCS СКС. Таблица УГО на чертеже

• отчет по рабочим местам, отображающий количество установленных рабочих мест, количество и типы портов рабочих мест как по помещениям, так и по этажам, а также по всему зданию;
• спецификацию оборудования и материалов по ГОСТ 21.110−95. Данные вносятся в спецификацию по принципу «что внесено в план этажа, то включено и в отчет» с возможностью коррекции выводимого документа. Существует возможность создания поэтажных спецификаций проекта;

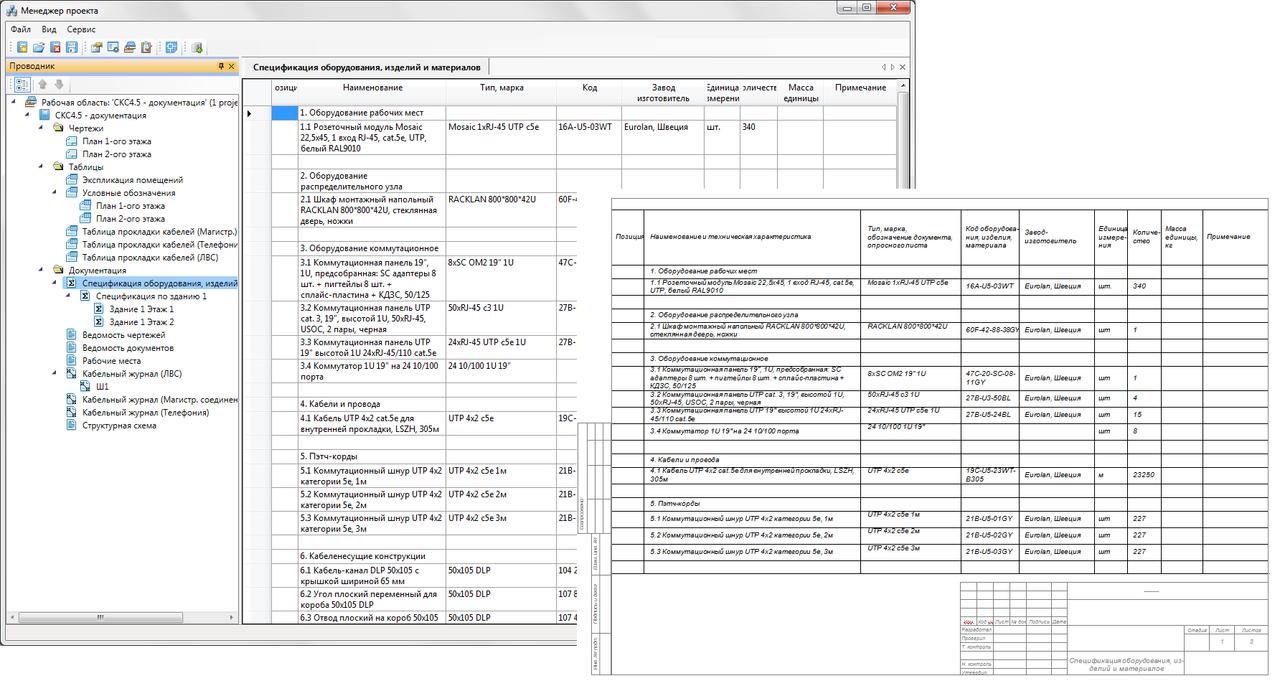

Рис. 13. Project StudioCS СКС. Спецификация оборудования

• автоматически создаваемую схему заполнения монтажного шкафа коммутационным оборудованием;

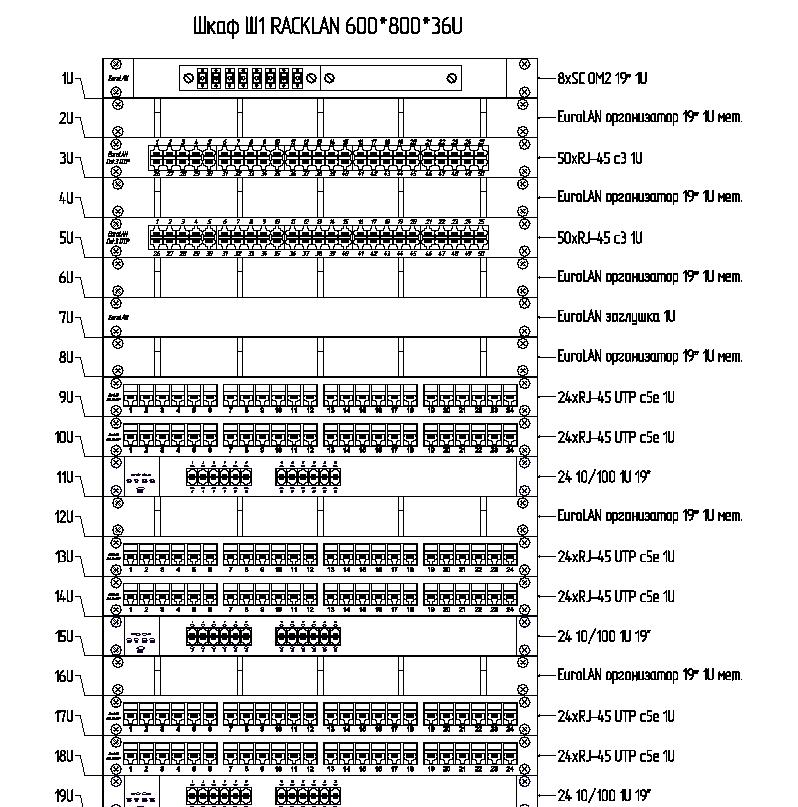

Рис. 14. Project StudioCS СКС. Схема компоновки монтажного шкафа

• автоматически генерируемую структурную схему соединений.

При создании спецификации для таких элементов, как кабели и кабельные каналы, существует возможность выбирать единицы измерения (метры, бухты, упаковки).

Настройка графических свойств объектов и характера отображения элементов чертежа производится редактором Настройка СКС. Настройка текстового, размерного стилей, стилей типов линий, толщин линий, координат и единиц осуществляется средствами AutoCAD.

Подготовка чертежей к печати производится в Мастере печати AutoCAD. Подготовку к печати документов MS Excel, MS Word, входящих в проект, осуществляют соответственно диспетчеры печати MS Excel и MS Word.
