Описание

MechaniCS — приложение к AutoCAD или Autodesk Inventor, предназначенное для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, инженерного анализа, расчета размерных цепей, создания пользовательских библиотек.

MechaniCS обеспечивает специалиста всем необходимым для проектирования машиностроительных объектов: более чем двумя тысячами стандартов (включая ГОСТ, ОСТ, DIN и ISO) и унифицированными компонентами, возможностью создавать собственные интеллектуальные объекты, выполнять инженерные расчеты с отображением результатов на модели, оформлять проекции чертежей по ЕСКД и многим другим.

Все детали общей конструкторско-технологической базы обладают интеллектом и являются объектно-зависимыми. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их параметрами в базе. Такая технология — мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов. Важно, что этот подход одинаково доступен пользователям AutoCAD и Autodesk Inventor.

MechaniCS дает конструктору возможность учитывать не только геометрические параметры стандартных элементов, но и их механические свойства. На объекты в сборочных чертежах (при использовании AutoCAD) можно накладывать геометрические и параметрические зависимости, использовать предустановленные зависимости при их размещении на чертеже.

Продукт прост и понятен в освоении. Приступить к его использованию вы можете буквально сразу после его установки.

Проектирование сборочных и рабочих чертежей деталей

Дополнительные средства проектирования в среде AutoCAD и Autodesk Inventor

• Редактор модели Autodesk Inventor с возможностями редактирования параметров и полей допусков размеров в контексте сборки.
• Линии вспомогательных построений в среде AutoCAD.
• Массивы с заполнением контура в среде AutoCAD.
• Создание неортогональных массивов для фигурных объектов — алгоритм «Раскладка плитки».
• Использование полей AutoCAD в средствах оформления чертежа и стандартных деталях для автозаполнения свойств.
• Добавление отверстий и участков валов непосредственно в режиме редактирования детали.
• Организация структуры сборки. Перемещение объектов MechaniCS между группами, возможность добавления вложенных групп.
• Интеграция с NormaCS. Возможность поиска строк из текстовых полей объектов в справочной системе NormaCS.

Проектирование элементов передач

• Валы.
• Шаблоны подшипниковых узлов. Шаблоны — это группа деталей с наложенными на них параметрическими и сборочными зависимостями. Геометрия деталей в шаблоне зависит от значений их параметров в базе, размеров связанных деталей, а также от результатов расчетов (например, для зубчатых колес).
• Шаблоны схем редукторов. В единой базе данных можно хранить 2D-развертки схем редукторов, выполненных в AutoCAD, и открывать их в Autodesk Inventor уже как трехмерные объекты.

Библиотека из более чем 2000 стандартных и унифицированных элементов

• Детали крепления.
• Электродвигатели.
• Условные обозначения технологических эскизов.
• Развертки деталей переходов (AutoCAD).
• Детали валов и подшипниковых опор.
• Арматура трубопроводов по внутреннему и наружному конусу, соединений с врезающимся кольцом и резьбовых соединений.
• Элементы станочных приспособлений (опоры, установы, призмы, ушки, пробки и т. д.).
• Детали емкостных аппаратов и технологических трубопроводов.
• Библиотека деталей штампов листовой штамповки.
• Библиотека деталей пресс-форм для термопластов.
• Арматура трубопроводов по внутреннему конусу ОСТ 1.103хх, авиационная промышленность.
• Детали крепления по ОСТ 1.3хххх и ОСТ 92, авиационная и аэрокосмическая промышленность
• Библиотека профилей

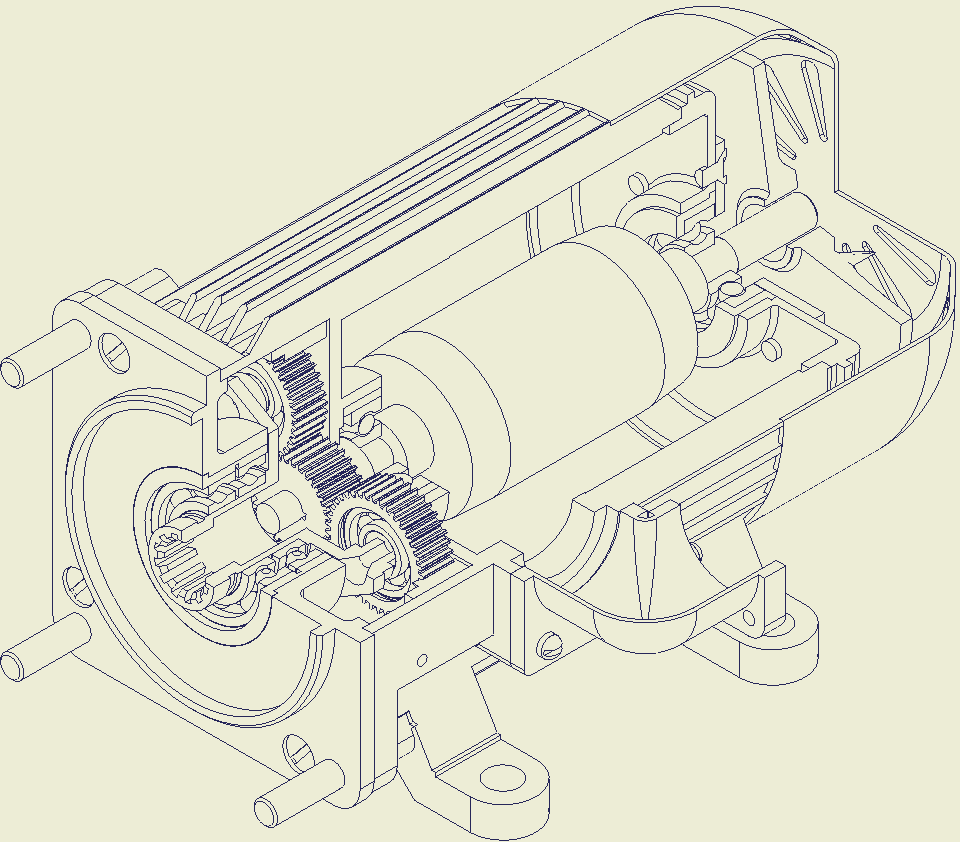

Проектирование зубчатых зацеплений

Проектирование зубчатых зацеплений

• Уникальная технология проектирования цилиндрических и конических зубчатых зацеплений и их оптимизация по результатам расчета непосредственно на чертеже. Предоставление полного отчета с формулами и ссылками на страницы ГОСТ.

Проектирование болтовых и заклепочных соединений

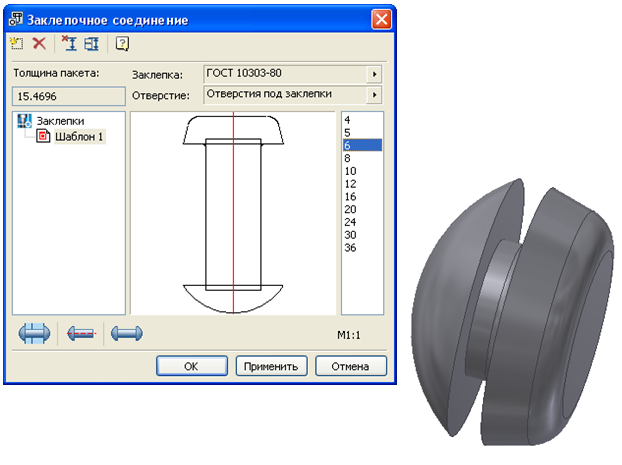

Инструмент создания заклепочного соединения

• Создание резьбовых и заклепочных соединений.
• Автоматическое распознавание и преобразование отверстий, созданных с помощью «Вырезания» (Cut Feature) или «Отверстия» (Hole Feature) детали Inventor.
• Установка болтового соединения на отверстия с обратным направлением.
• Возможность создания массива болтовых соединений при условии разных длин пакетов для каждого из вхождений массива.
• Указание размеров от произвольных элементов деталей в сборке (с адаптивным проецированием в момент создания эскизов образмеривания). Адаптивность на проекции в эскиз.
• Массив вдоль линейных и дуговых сегментов: добавлена возможность задания отступов на концах незамкнутого контура массива.

Трубопроводы и гидропневмоэлементы арматуры (AutoCAD)

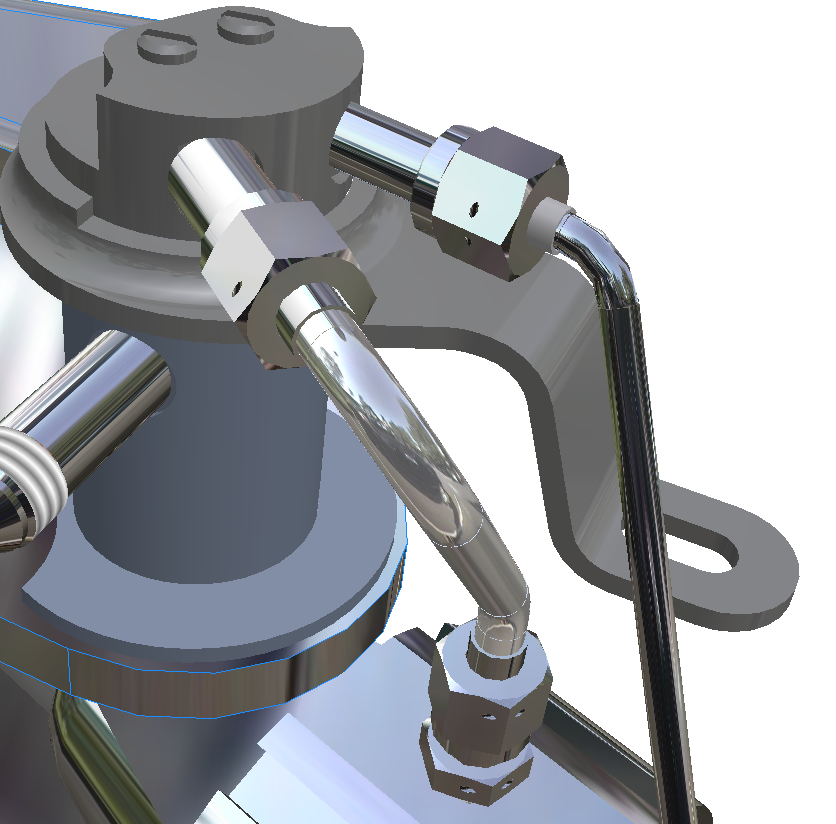

Проектирование трубопроводов по внутреннему и наружному конусу

Разделка сварных кромок

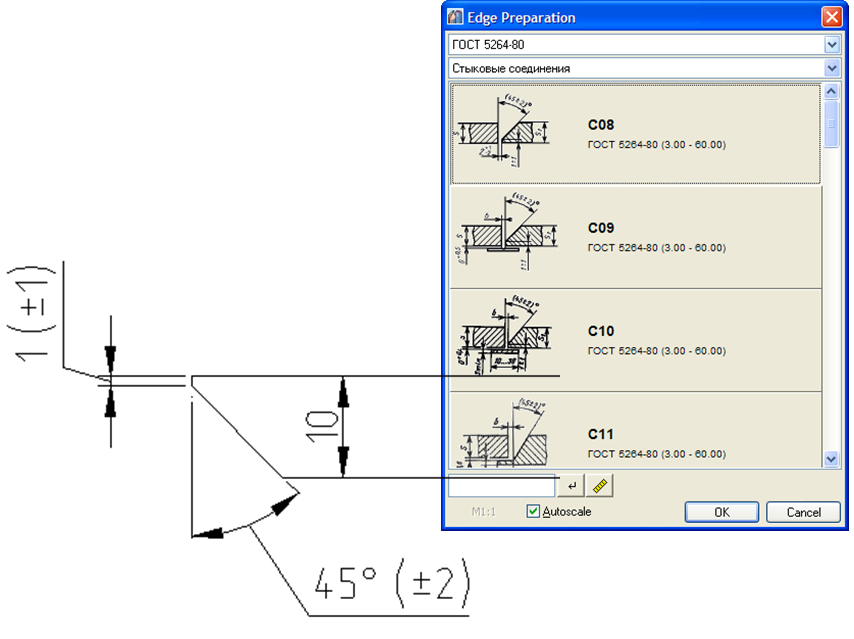

Мастер разделки кромок сварных соединений

• Создание разделки кромок и сварных соединений по ГОСТ 5264. Добавляет графику и размеры для AutoCAD, создает подрезку кромок в среде Autodesk Inventor.

Оформление проекций чертежей по ЕСКД

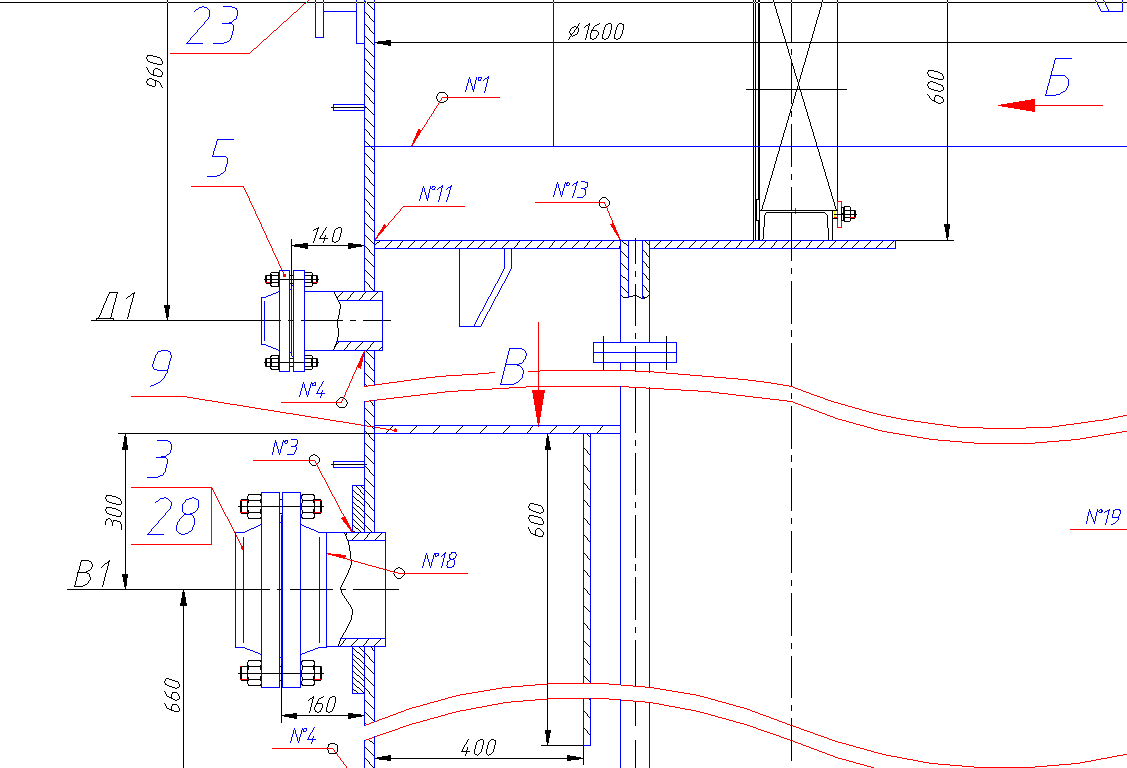

Инструменты оформления чертежей в соответствии с ЕСКД

• Автоматизированный конструкторский нормоконтроль. Автоматическая сортировка буквенных обозначений, автоматический подсчет количества сварных швов, ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований, автопростановка форматов первого и последующих листов. Автоматическое обновление таблиц, связанных с объектами чертежа. (AutoCAD)
• Универсальные таблицы. Быстрое создание и редактирование таблиц в стиле Microsoft Excel. Вставка графических объектов в ячейки таблицы. Связывание значений ячеек с атрибутами объектов чертежа. Возможность использования формул при расчете значений ячейки таблицы и автоматического обновления ячеек таблицы. Импорт/экспорт в Microsoft Excel. Поддержка спецсимволов, дробей и индексов при вводе текста. Конвертация из таблиц AutoCAD в таблицы MechaniCS.
• Редактор технических требований и технических характеристик.
• Простановка размеров и предельных отклонений (только в среде AutoCAD).
• Рамки (форматы). (AutoCAD)
• Допуски формы и расположения поверхностей. (AutoCAD)
• Маркирование и клеймение. (AutoCAD)
• Знаки шероховатости. (AutoCAD)
• Неразъемные соединения. (AutoCAD)
• Виды, разрезы, сечения. (AutoCAD)
• Обозначение групп отверстий. Отрисовка осевых линий, обрывов и разрывов. Специальные массивы. (AutoCAD)
• Универсальная выноска и универсальный маркер. (AutoCAD)
• Гребенчатая выноска, нанесение уклонов. (AutoCAD)
• Позиции и спецификации.
• Проверка орфографии текстовых полей при наличии установленного MS Word 97 и выше. (AutoCAD)

Импорт информации о печатных платах из OrCAD и PCAD в формате IDF

• Импорт геометрии печатной платы в AutoCAD и Autodesk Inventor.
• Настройка параметров импортируемых деталей.

Расчеты

• Анализ и редактирование размерных цепей и генерация таблицы допусков.
• Менеджер расчетов.
• Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений.
• Расчет и генерация пружин сжатия и растяжения.
• Получение документации по расчету со всеми формулами и ссылками на ГОСТ.
• Конструирование и расчет сечений (балок).

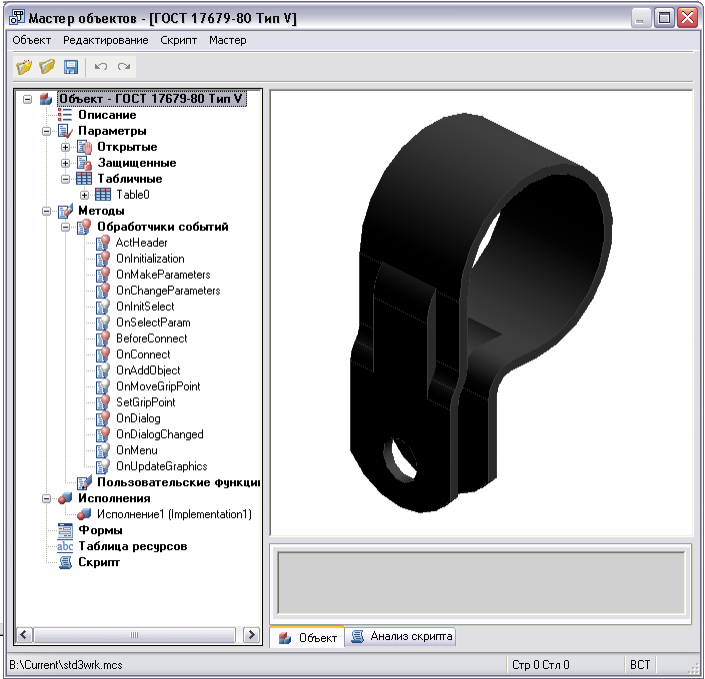

Встроенный параметризатор MechWizard

Простой и удобный инструмент создания типовых деталей, позволяющий формализовать правила поведения объекта в контексте сборки или заимствовать свойства существующих объектов из базы.

Инструмент для независимых разработчиков библиотек интеллектуальных объектов.

• Наложение сборочных и параметрических зависимостей на объекты в среде AutoCAD.
• «Обучение поведению» стандартной детали.
• Создание пользовательских деталей с предустановленными параметрическими и сборочными зависимостями.

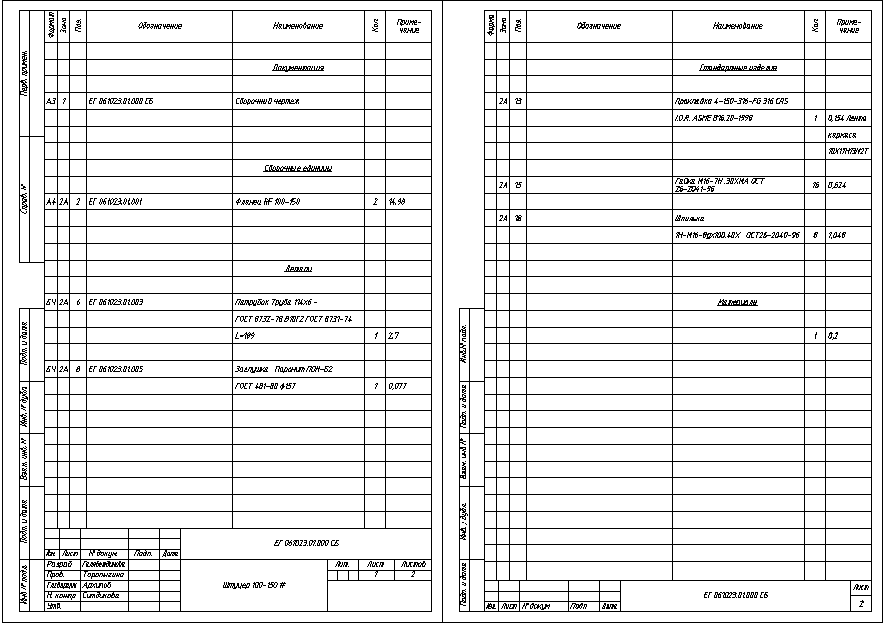

Спецификация

Спецификация

• Автоматическое получение спецификации.
• Создание пользовательских спецификаций.
• Подсистема управления файлами проекта изделия.

Интерфейс к подсистеме управления информацией об изделии АСТПП TechnologiCS

• Использование справочника материалов предприятия при заполнении основной надписи и разработке спецификаций.
• Создание документов электронного архива, их регистрация и заполнение карточки документа непосредственно из графической среды с возможностью одновременной привязки к изделию.
• Возможность синхронизации основной надписи чертежа и атрибутов документа в электронном архиве.
• Разработка спецификации на основе чертежа или модели с прямым доступом к спецификациям и номенклатуре предприятия.
• Поддержка версионности спецификаций и документов, возможность работы сразу с несколькими версиями чертежа, модели или спецификации.
• Древовидное представление оперативной информации, подгруженной из центральной базы данных, с визуализацией текущих статусов документов, спецификаций и номенклатуры в TechnologiCS.

Оформление операционных эскизов

• Считывание данных техпроцесса из системы TechnologiCS, связывание их с графической информацией и возвращение измененных значений размеров в тексты переходов.
• Возможность работы с деревом техпроцесса. Автоматическое создание документов и привязка операционных эскизов к операциям системы TechnologiCS.
• Простановка технологических размеров со значением, ассоциативным значениям параметров элементов техпроцесса (переход, инструмент, оснастка) системы TechnologiCS.
• Обозначение опор, зажимов и установочных устройств.
• Отрисовка условных обозначений инструментальных наладок.
• Обозначение обрабатываемых поверхностей и контролируемых размеров.
• Автонумерация обозначений.

Системные требования

• Windows 10 (32-bit и 64-bit).
• Windows 8 (32-bit и 64-bit).
• Windows 7 (32- bit и 64-bit) Ultimate, Professional, Home Premium.
• Windows Vista (32- bit и 64-bit) Enterprise, Business, Ultimate, Home Premium.
• Windows Vista Home Basic (SP1) (32-bit и 64-bit).
• Windows XP SP3 (32-bit и 64-bit) Professional и Home.

• AutoCAD
• Требования к конфигурации определяются программой AutoCAD.
• Autodesk Inventor
• Требования к конфигурации определяются программой Autodesk Inventor.

• Autodesk Inventor 2010−2018 (русская или английская версии).
• AutoCAD 2007−2018 (русская или английская версии).
• Работа 64-битной редакции гарантируется лишь в среде AutoCAD 2009−2018 и Autodesk Inventor 2010−2018 и обеспечивается только в соответствующих редакциях операционной системы.
• AutoCAD LT (любые версии) — не поддерживается.

• Для полной установки программы требуется минимум 3500 Мб.
• При использовании собственной базы параметрических объектов понадобится дополнительное место.
