EnergyCS Режим

Описание

Программный комплекс EnergyCS Режим предназначен для выполнения расчетов установившихся режимов при проектировании и эксплуатации электроэнергетических систем любой сложности, а также для решения смежных задач.

Область применения

Основные возможности

Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме.
В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т. п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т. п.
Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов.
Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему.
Графическое изображение схемы сети может быть разбито на множество визуально независимых участков — подсхем.
Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word, MS Excel или OpenOffice для оформления выходных документов на основе настраиваемых шаблонов.
Предусмотрены интерфейсы, позволяющие предавать в другие программы как данные модели, так и графическое изображение. Поддерживаются формат ВЦ ГТУ РАО ЕС ЦДУ, специальный формат XML, описанный в документации, стандартный CIM XML и текстовые форматы CSV.
Для расчета установившегося режима применено моделирование режима сети системой нелинейных уравнений, записанных в форме баланса мощностей в полярных координатах с учетом слабой заполненности матрицы коэффициентов. Решение системы уравнений на первых итерациях может выполняться методом Зейделя, а на последующих — методом Ньютона.
Для разомкнутых участков может применяться топологический метод расчета режима с заданием напряжения начала и нагрузки в начале или в конце сети.

Виды расчетов, предусмотренные в программе

• Расчет установившихся режимов — определение потоков мощности и токов в элементах сети, напряжений в узлах сети.
• Анализ балансов мощности по районам и подрайонам электрической сети.
• Оценка статической устойчивости методом последовательных утяжелений.
• Анализ качества напряжения по отклонению напряжения в результате почасовых расчетов с использованием суточных графиков электрических нагрузок.
• Анализ отклонений напряжений в заданном режиме для всех узлов и по районам и подрайонам, с раскраской схемы.
• Расчеты разомкнутых участков сети с заданием нагрузки на головном участке и последующим распределением потоков мощности по ветвям дерева или с заданием нагрузок ТП с учетом коэффициентов одновременности.
• Расчеты потерь напряжений для разомкнутых участков сети.
• Расчеты коэффициентов загрузки элементов с возможностью отображения степени загрузки цветом на схеме.

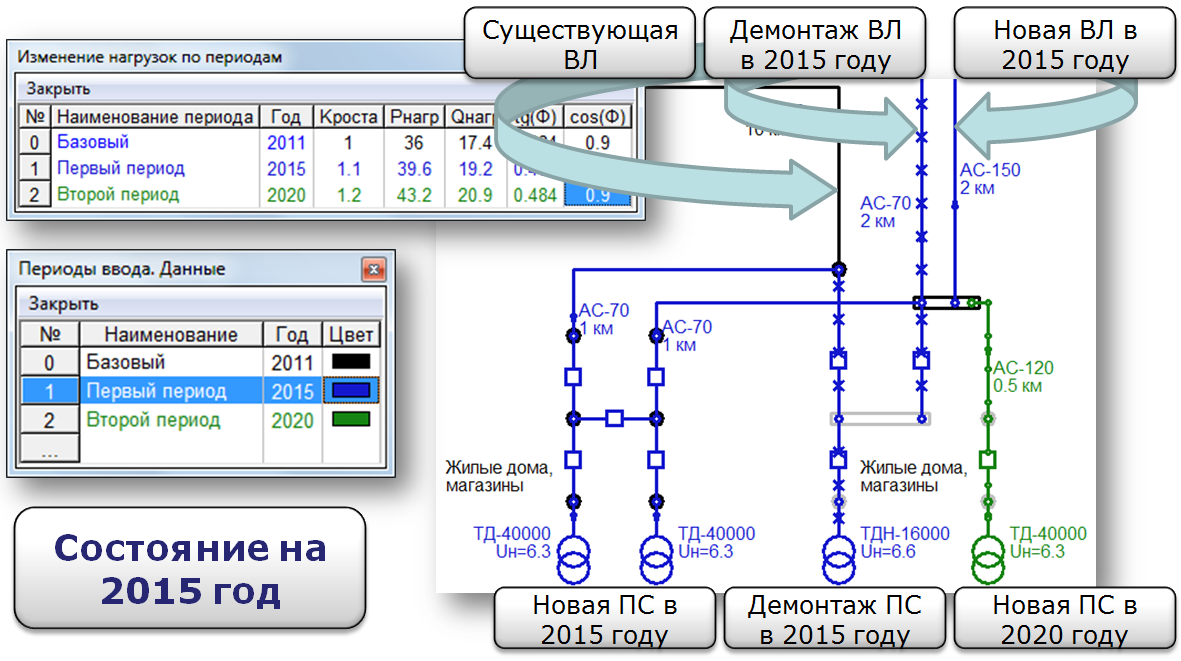

• Расчеты перспективных режимов с учетом развития сети, учетом коэффициентов роста нагрузок и оформлением результатов на схеме с обозначением существующего, нового и демонтированного оборудования.

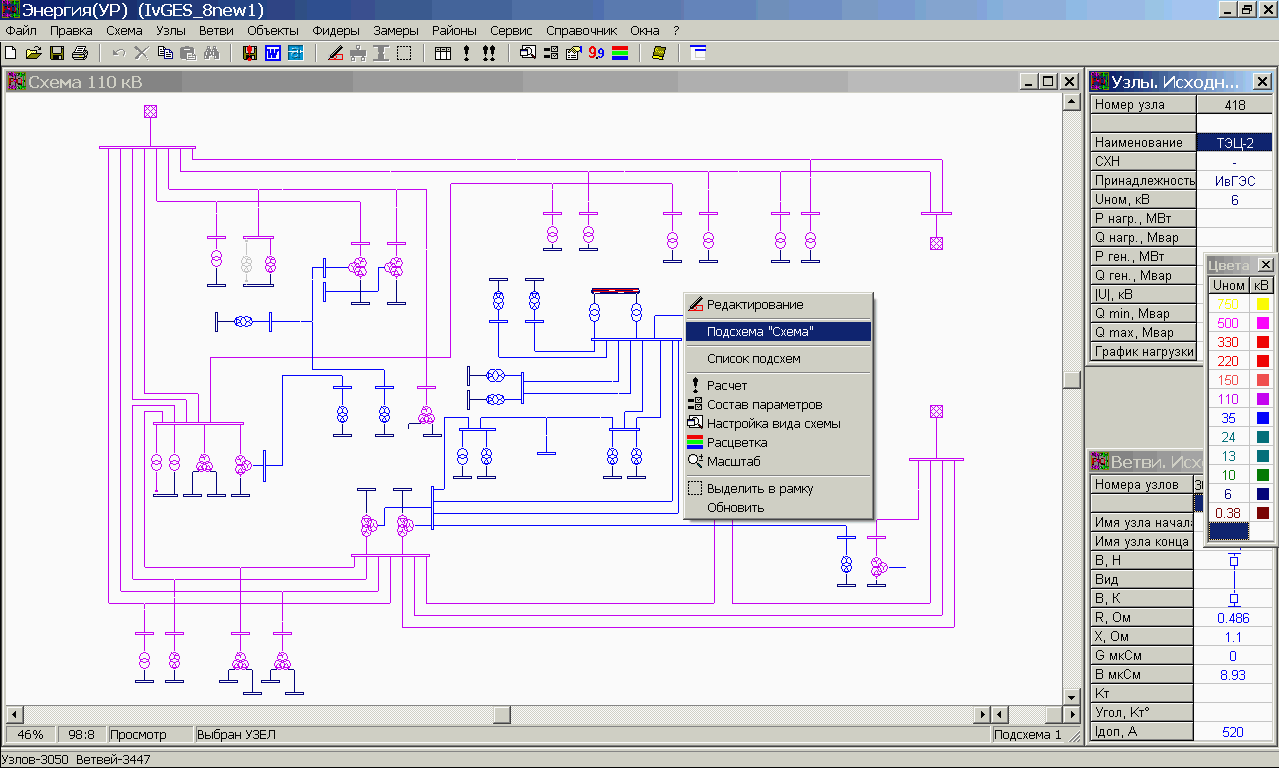

Схема сети с расцветкой по напряжению

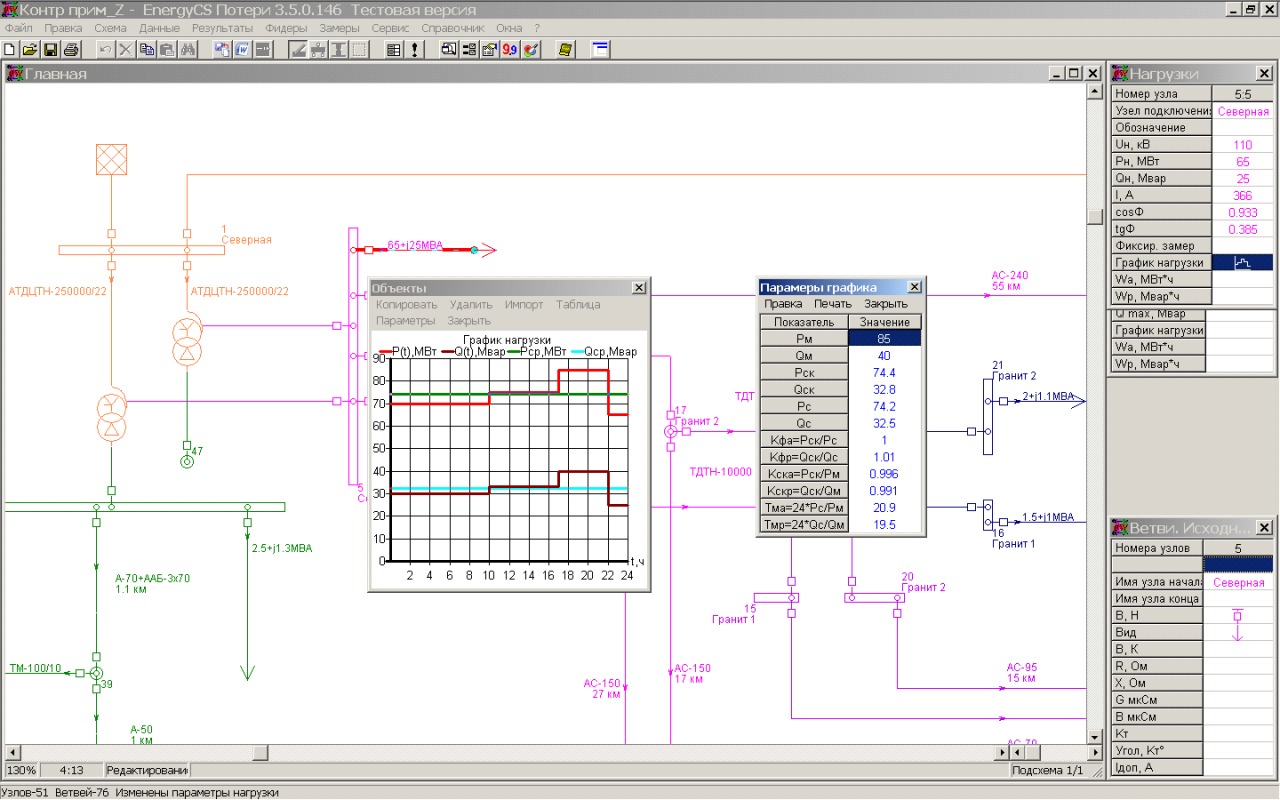

Пофидерный расчет с возможностью задания графика нагрузки

Расчет на перспективу

Достоинства комплекса

• Проведение множества расчетов при проектировании сетей любой сложности.
• Встроенный графический редактор с собственной базой обозначений элементов схем.
• Ввод данных в графическом виде и использование справочной базы электротехнического оборудования.
• Исключена возможность ошибки при расчете параметров схем замещения.
• Параметры расчетной модели и результаты расчета доступны в любой момент, представляются как в графическом, так и в табличном виде.
• Импорт и экспорт данных в известных форматах.
• Интеграция в САПР на базе AutoCAD, BricsCAD или nanoCAD
