ElectriCS Storm

Описание

Система ElectriCS Storm предназначена для автоматизированного проектирования молниезащиты, заземления и электромагнитной совместимости промышленных и энергетических объектов.

Система ElectriCS Storm состоит из четырех подсистем: расчета молниезащит (РМЗ), классического расчета заземляющих устройств (РЗУ), специализированного расчета заземления подстанций (РЗП) и расчета электромагнитной обстановки (ЭМО).
Подсистема РМЗ предназначена для автоматизированного расчета и построения зон защит молниеотводов, а также горизонтальных и вертикальных сечений этих зон. Расчет и построение зон защит могут выполняться в соответствии с различными руководящими документами:

• СО 153−34.21.122−2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных предприятий»;
• РД 34.21.122−87 «Инструкция по устройству молниезащиты зданий и сооружений»;
• СТО Газпром 2−1.11−170−2007 «Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций ОАО Газпром».

Подсистема РМЗ обеспечивает расчет многократных стержневых и/или тросовых молниеотводов. Результаты расчетов выводятся в виде табличных документов MS Word.

По сравнению с другими системами расчета молниезащиты, подсистема РМЗ имеет следующие преимущества:

• просмотр в 3D-виде (аксонометрии) зданий и сооружений, требующих молниезащиты, зон защиты, полученных в результате расчета, а также их соотношения;
• возможность производить горизонтальные сечения зон на любой высоте (по умолчанию — на высоте сооружения с максимальной высотой);
• автоматическое построение внутренних зон защиты при формировании горизонтального сечения;
• возможность производить вертикальные сечения зон;
• графический ввод цифровой информации: координат зданий, сооружений и устройств молниезащиты;
• работа на плоском генплане.

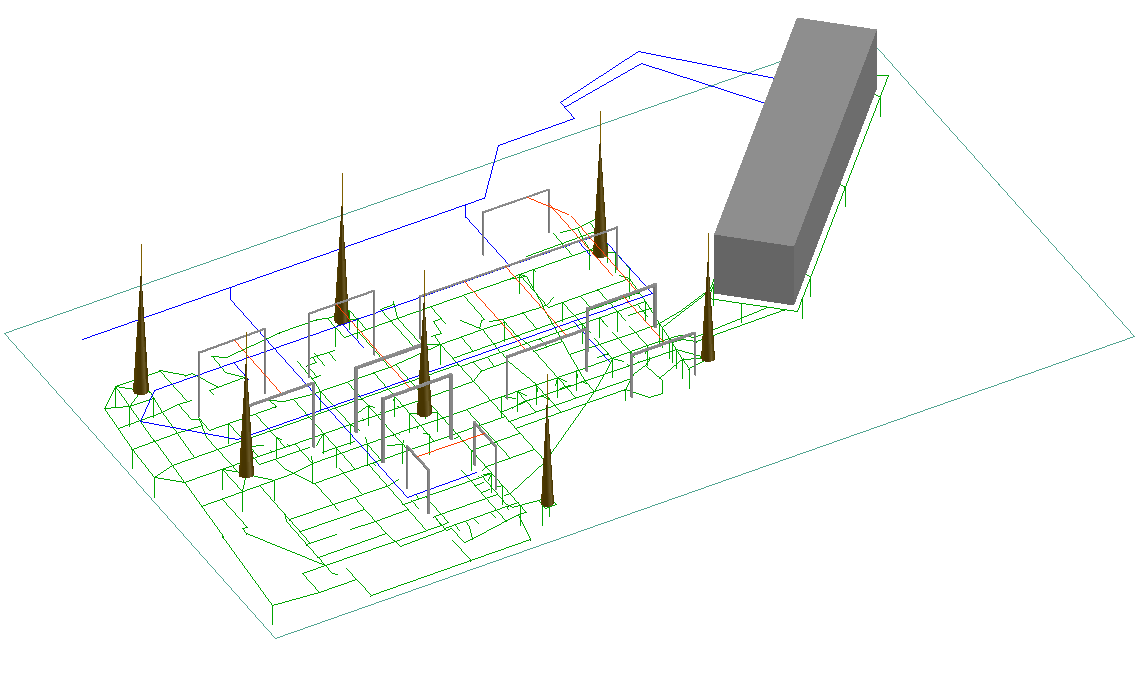

Исходные данные в 3D-виде

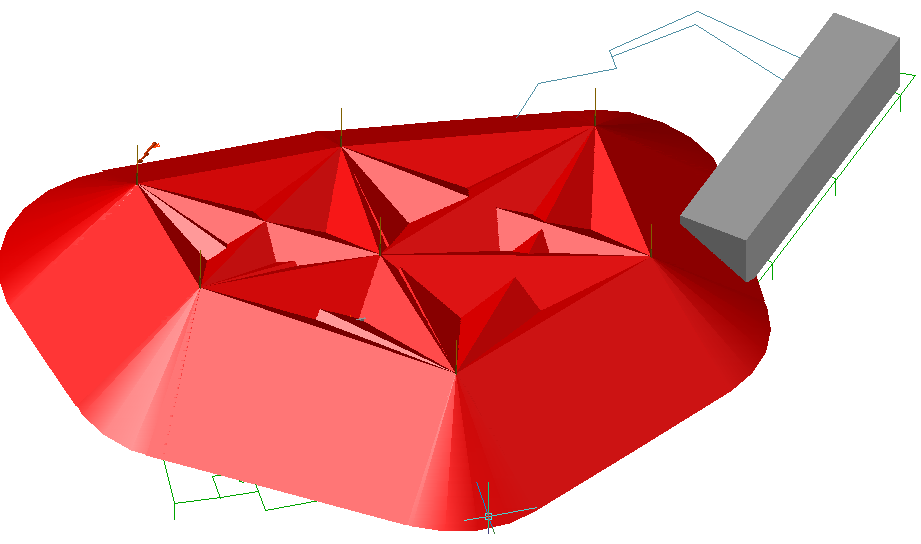

Зона молниезащиты в 3D-виде

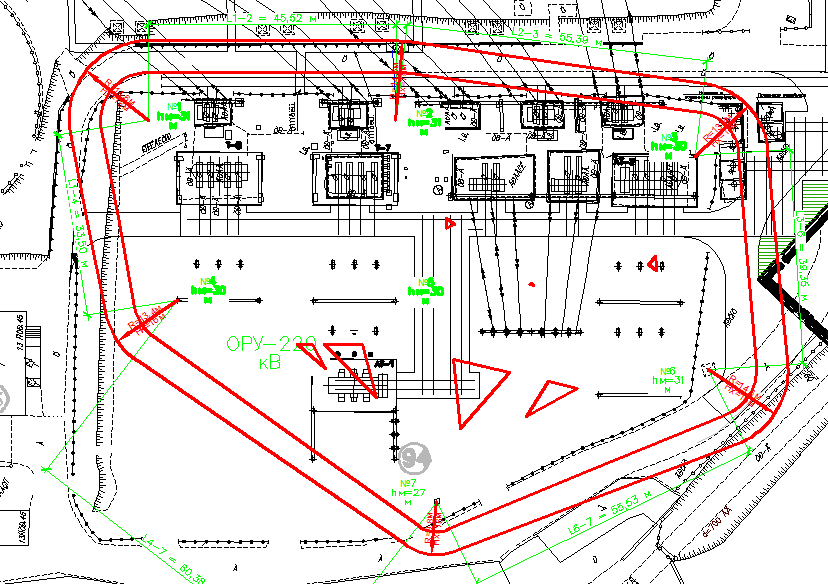

Горизонтальное сечение зон молниезащиты

Подсистема РЗУ предназначена для автоматизированного расчета искусственных и естественных заземлителей.

Расчет производится на основе следующих материалов:

• Найфельд М.Р. Заземление, защитные меры электробезопасности. — 1971;
• Руководящие материалы по проектированию заземляющих устройств электрических станций и подстанций 3−750 кВ переменного тока / Энергосетьпроект. — М., 1987 (№ 12740ТМ-Т1).

В подсистеме РЗУ предусмотрено два вида расчетов: расчет сопротивления растеканию и расчет напряжения прикосновения. Сопротивление растеканию может рассчитываться по двум методам — коэффициентов использования и Оллендорфо-Лорана. Результаты расчета заземляющих устройств выводятся в виде табличного документа MS Word.

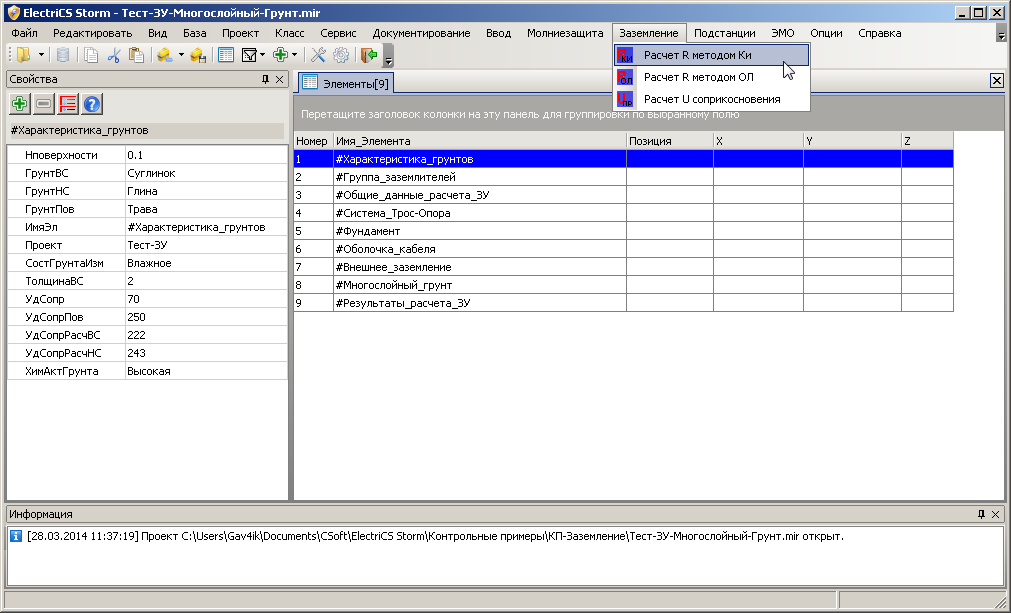

Расчет заземляющих устройств

Расчет заземления подстанций (подсистема РЗП) осуществляется для подстанций напряжением 3 кВ и выше с одновременной оптимизацией параметров заземляющего устройства по критерию минимума расхода металла.

Оптимизация может производиться:

• по условию допустимого сопротивления растеканию;
• по условию допустимого напряжения прикосновения (только для подстанций напряжением 110 кВ и выше);
• по условию допустимого сопротивления растеканию и напряжению прикосновения (только для ПС напряжением 110 кВ и выше).

Подсистема РЗП позволяет выполнять расчет заземлителей при фиксированных значениях основных параметров с учетом влияния естественной проводимости железобетонных стоек под оборудование на величину электрических характеристик заземляющего устройства. Также предусмотрена возможность расчета ЗУ ПС напряжением 110 кВ и выше с постоянным и переменным шагом ячеек заземляющей сетки (при расчете ЗУ по допустимому сопротивлению растеканию переменный шаг ячеек сетки принят увеличивающимся от периферии к центру заземляющей сетки, при этом первый и последующие шаги, начиная от периферии, равны любым числам больше нуля).

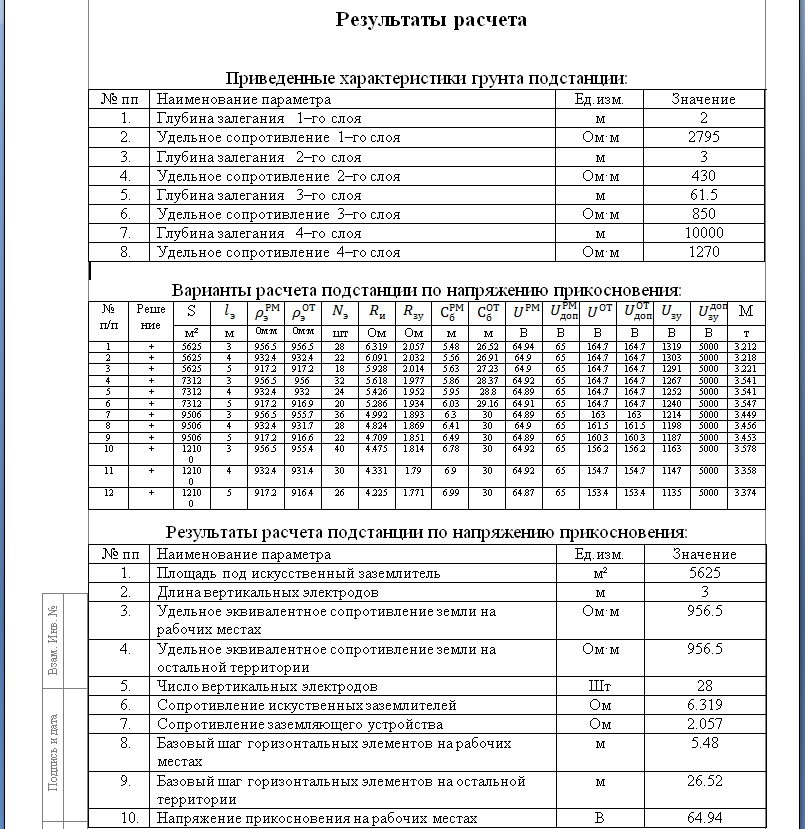

Результаты расчета заземления подстанций

• СО 34.35.311−2004 «Методические указания по определению электромагнитной обстановки и совместимости на электрических станциях и подстанциях»;
• СТО 56947007−29.240.044−2010 «Методические указания по обеспечению электромагнитной совместимости на объектах электросетевого хозяйства»;
• СТО 56947007−29.130.15.114−2012 «Руководящие указания по проектированию заземляющих устройств подстанций напряжением 6−750 кВ».

• ввод естественных и искусственных заземлителей (горизонтальных, вертикальных, фундаментов) как вручную, так и с планов, выполненных в графической среде AutoCAD (BricsCAD, nanoCAD);
• импорт заземлителей с чертежей, выполненных в AutoCAD (BricsCAD, nanoCAD);
• ввод кабельных трасс и кабелей с результатами раскладки: с чертежей AutoCAD (BricsCAD, nanoCAD), из системы кабельной раскладки ElectriCS 3D;
• расчет сопротивления растеканию тока заземлителей индивидуально для каждого заземлителя;
• расчет потенциалов и токов по узлам и ветвям ЗУ для ударов молнии и КЗ;

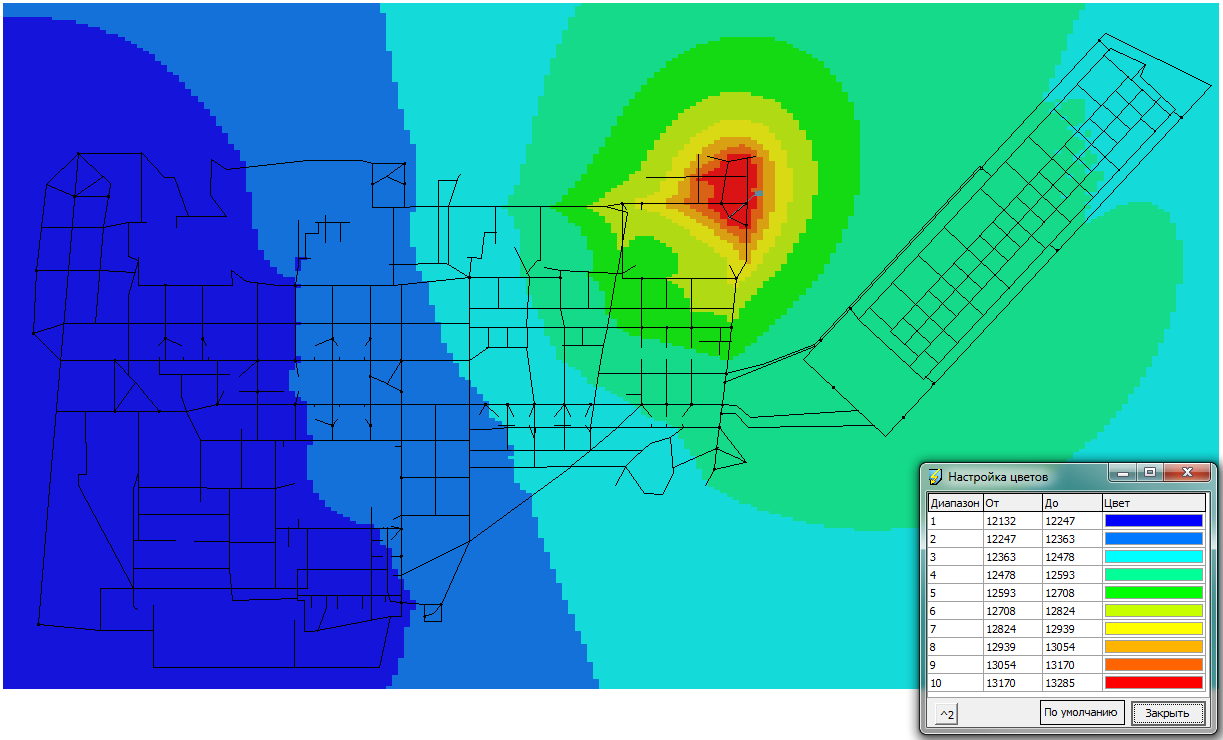

Распределение потенциалов при молниевом разряде

• расчет наведенных от молнии импульсных напряжений во вторичных цепях (с учетом экранирования кабельных трасс и самих кабелей);
• расчет и построение поля потенциалов для указанной зоны;
• расчет и построение поля напряжения прикосновения для указанной зоны;
• расчет и построение поля напряжения шага для указанной зоны;
• расчет всех указанных видов для точек контроля и кабельных трасс;
• расчет токов в экранах кабелей, допустимых токов и их сравнение;
• расчет допустимых токов в заземлителях и их сравнение с расчетными;
• просмотр результатов расчета для кабельных трасс и кабелей в виде диаграмм;

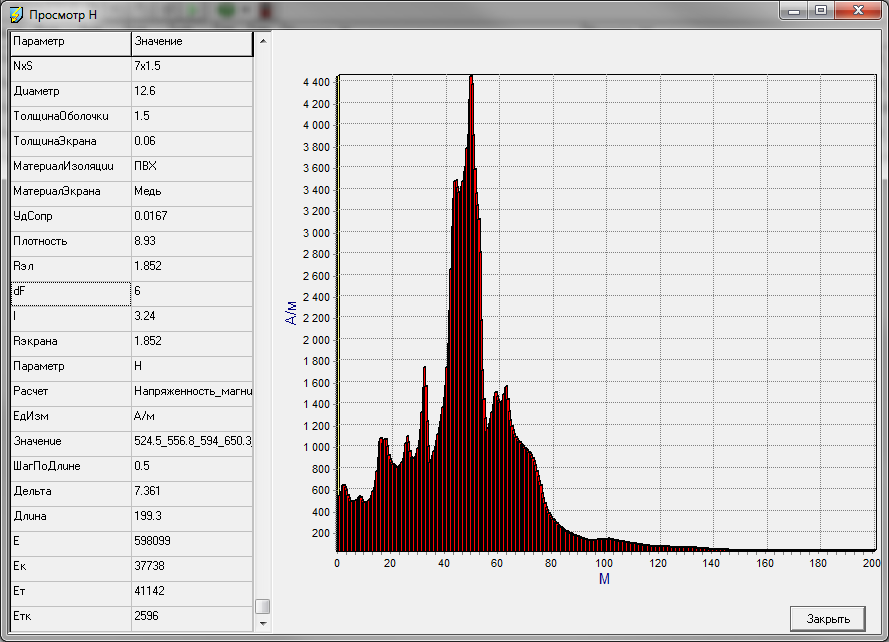

Распределение напряженности магнитного поля вдоль кабеля

• вывод результатов расчета в AutoCAD (BricsCAD, nanoCAD) в виде 3D-поверхности;
• вывод результатов расчета в AutoCAD (BricsCAD, nanoCAD) на план как в виде цветового поля, так и в виде изолиний (линии заданного уровня);
• вывод в AutoCAD (BricsCAD, nanoCAD) в 3D-виде и на план заземлителей (естественных и искусственных), узлов заземлителей, кабельных трасс, кабелей, реакторов, проводов, точек контроля, точек входа тока, молниеприемников (стержневых).

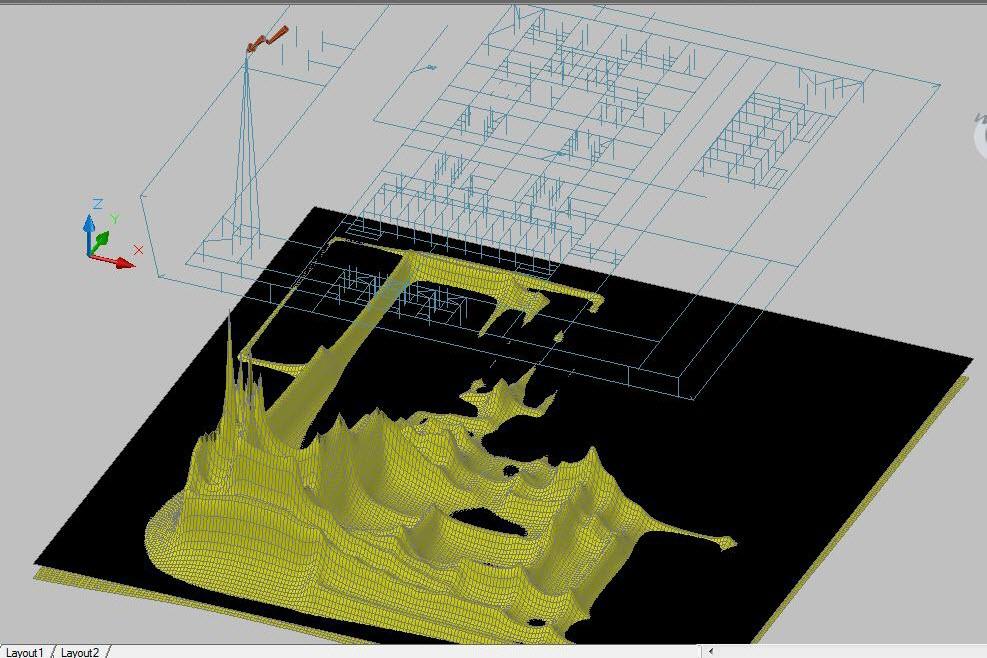

Оценка электромагнитной обстановке в 3D-виде
