ElectriCS PRO

Описание

САПР ElectriCS Pro предназначена для проектирования электрооборудования, применяемого в различных отраслях промышленности. Обеспечивает разработку принципиальных и монтажных схем, схем соединений рядов зажимов, схем подключения внешних связей, автоматическое получение проектной и монтажной документации.

САПР ElectriCS Pro обеспечивает разработку принципиальных и монтажных схем, схем соединений рядов зажимов, схем подключения внешних связей, автоматическое получение проектной и монтажной документации.
Система автоматизированного проектирования ElectriCS Pro использует в качестве графического редактора AutoCAD или свободно распространяемый nanoCAD.
Обеспечивается многопользовательская работа в одном проекте.
Для разработки схем представлен богатый набор инструментов создания и редактирования электрических устройств (аппаратов), электрических связей, шин.

Автоматизация разработки принципиальной схемы включает в себя следующий функционал:

• размещение электрических элементов на принципиальной схеме;
• отрисовка линий связей;
• автоматическая маркировка элементов и линий электрических связей;
• возможность перемаркировки элементов, клемм клеммников, линий связей;
• отслеживание одинаковых буквенно-позиционных обозначений;
• размещение клемм клеммника на принципиальной схеме;
• контроль типа электрических устройств;
• контроль подключенных контактов при разнесенном способе рисования;
• динамическое перестроение линий связей при перемещении ЭУ;
• отслеживание занятых контактов. В случае размещения на схеме использованного контакта программа отрисует его уже с подключенными линиями связи;
• поиск электрического устройства (аппарата) и его элементов в проекте;
• автоматическое построение перекрестных ссылок;
• автоматическое вычисление переходов электрических связей на другие листы схем;
• настраиваемая система обозначений с возможностью автоматического обновления на схемах;
• автоматическое получение табличных отчетов, таких как перечень элементов по принципиальной схеме, таблицы соединений, кабельные журналы и другие.
• возможность передачи данных по электрооборудованию и связям между ними в систему трехмерного проектирования Autodesk Inventor, NX или другие, при наличии в них соответствующего модуля проектирования электрооборудования, для дальнейшей трассировки электропроводки, а также передачи данных обратно в ElectriCS Pro.

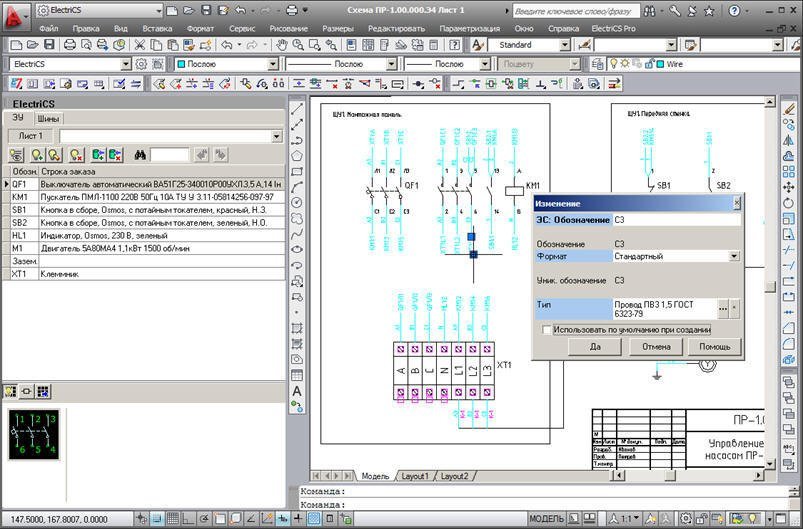

Общий вид графического редактора. Принципиальная схема

В программе реализован инструментарий для работы с клеммными блоками. Редактор клеммных блоков позволяет создавать наборные клеммники как в ручном, так и в автоматическом режиме, работать с многоярусными клеммами, использовать в составе клеммного блока специальные клеммы с активными элементами (гальванические развязки), формировать клеммный блок разрезкой проводов без отображения клемм на принципиальной схеме. Реализованы технологии работы с клеммными блоками на разных стадиях разработки проекта. Клеммные блоки можно создавать как на этапе разработки принципиальной схемы, так и на этапе разработки схемы подключений/соединений. ElectriCS Pro позволяет создавать клеммник без определения типа клемм из базы.

Инструментарий для работы с клеммными блоками позволяет осуществлять следующие операции:

• врезка клемм в существующий провод;
• автоматизированная нумерация клемм и клеммников;
• разбивка и объединение клеммников;
• формирование клеммника из клемм, размещенных на принципиальной схеме;
• перемаркировка клемм;
• добавление клемм;
• определение видов клеммников на схемах соединений/подключений;
• получение схемы соединения рядов зажимов;
• ручная и автоматическая трассировка электрических связей.

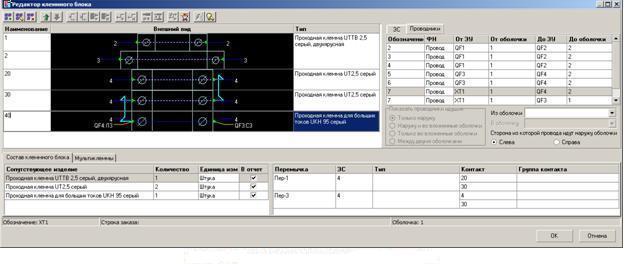

Окно редактора клеммного блока

Программный комплекс ElectriCS Pro обеспечивает автоматизированное получение монтажных схем с автоматической простановкой адресов подключений.
Наиболее трудоемкой задачей при проектировании сетей вторичных коммутаций является создание схем внешних проводок. Используя стандартные средства графического отображения, проектировщикам приходится сначала размещать графику клемм клеммника на принципиальной схеме, потом собирать всю информацию по адресам подключения клемм, размещенных на разных листах принципиальных схем, а затем отрисовывать схемы подключения рядов клеммных блоков. А как быть, если клеммы на принципиальной схеме не отображаются, но схему подключения получить все равно нужно?
Программа ElectriCS Pro позволяет облегчить и автоматизировать работу проектировщика в части создания схем подключения внешних проводок. При подключении клемм клеммника к линиям связи на этапе разработки принципиальной схемы программа уже владеет всей информацией об адресах подключений и формирует клеммник автоматически. В случае, когда клеммник на принципиальной схеме не отображается, программа позволяет отсортировать все линии связи от шкафа до шкафа и врезать в них клеммник, после чего опять же автоматически сформируется клеммник с адресами подключений. Кроме того, реализован механизм автоматической отрисовки проводов с привязкой к кабелю. Все объекты модели динамически связаны между собой, что позволяет при любых изменениях подключений, марок проводов (кабелей) обновлять информацию по всей модели.

Схема соединений

База данных ElectriCS Pro содержит библиотеки готовых компонентов (их общее число превышает 100 тысяч). Поддерживаются библиотеки условных обозначений, проводов, кабелей, материалов. Встроены классификаторы технических характеристик и единиц измерения.
Возможна работа с ответными частями разъемов, составными устройствами, блочными частями разъемов, модульными разъемами, сопутствующими изделиями.

• принципиальные схемы;
• схемы соединений рядов зажимов;
• схемы подключения внешних связей;
• таблицы подключений;
• таблицы подключения внешних проводок;
• материальная ведомость;
• перечень элементов.
