Описание

Система ElectriCS ECP предназначена для автоматизированного расчета электрохимзащиты (ЭХЗ) магистральных трубопроводов и позволяющая значительно повысить производительность труда проектировщиков и существенно улучшить качество проекта за счет проведения многовариантных расчетов ЭХЗ и выбора наиболее рационального решения.

Электрохимзащита магистральных трубопроводов (МТ)

• электрических характеристик защищаемых объектов;
• параметров установок катодной защиты (УКЗ) трубопроводов;
• параметров подпочвенного анодного заземления;
• параметров глубинного анодного заземления;
• мощности на выходе катодной станции;
• протекторной защиты;
• протяженного анодного заземления;
• многониточных трубопроводов;
• дренажной защиты;
• защиты кожухов.

Расчет электрических характеристик защищаемых объектов

Электрические характеристики защищаемых объектов являются основными параметрами, характеризующими величину и распределение защитного тока.

Исходными данными для определения этих характеристик являются диаметр трубопровода, толщина стенки и марка стали трубы, сопротивление изоляции, глубина укладки трубопровода и удельное сопротивление грунта вдоль трубопровода. Удельное электрическое сопротивление грунта на глубине укладки трубопровода определяется по данным изысканий. Измерения проводят через каждые 100 м и дополнительно во всех местах понижения рельефа (овраги, реки, ручьи, болота и т. п.).

Первичными электрическими параметрами трубопровода, полученными в результате расчета, являются его переходное и продольное сопротивление. Вторичные электрические параметры — постоянная распространения тока и входное или характеристическое сопротивление. Они вычисляются через переходное и продольное сопротивление.

Для расчета электрических характеристик защищаемых объектов необходимо ввести соответствующие исходные данные, а также указать характеристики грунтов вдоль трубопровода.

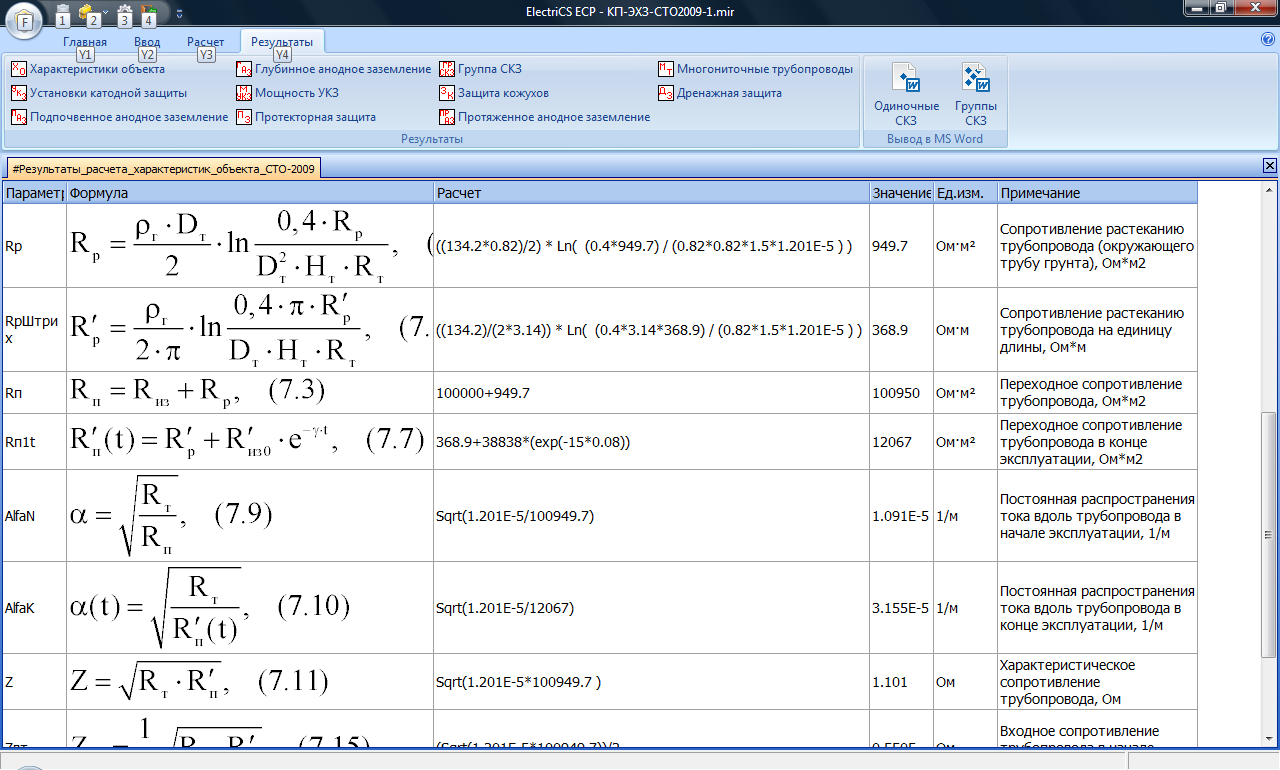

Расчет электрических характеристик защищаемых объектов

Расчет параметров установок катодной защиты

Исходными данными для расчета установок катодной защиты являются результаты расчета характеристик защищаемого объекта, а также удельное электрическое сопротивление грунта в поле токов катодной защиты, которое берется из характеристик грунта вдоль трубопровода.
Основными расчетными параметрами катодной защиты являются сила тока установки катодной защиты и длина защитной зоны, создаваемой этой установкой.

Для расчета необходимо ввести соответствующие исходные данные, а также выполнить расчет характеристик объекта.

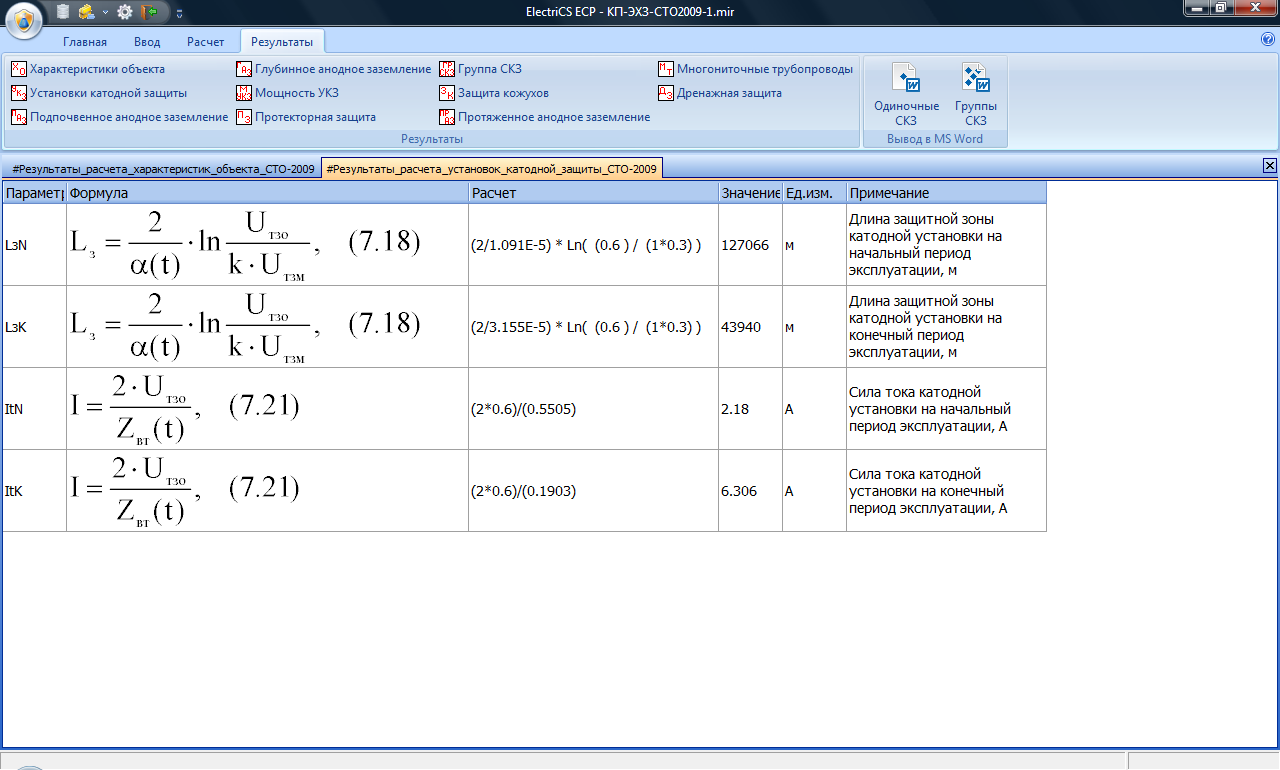

Расчет параметров катодной защиты

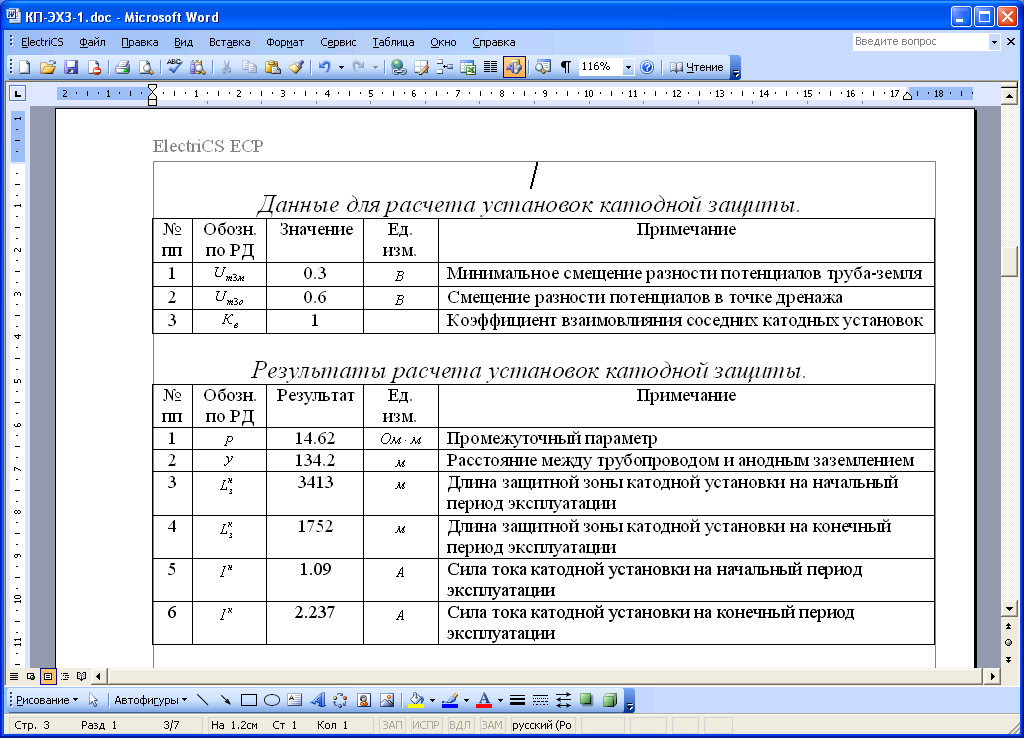

Результаты расчета установок катодной защиты

Расчет параметров подпочвенного анодного заземления

Подпочвенное анодное заземление с горизонтальным, вертикальным или комбинированным расположением электродов устанавливается в грунтах с глубиной погружения до 10 м и ниже.

Исходными данными для расчета служат конструктивные характеристики заземления (длина и диаметр электрода, расстояние между электродами и т. д.), удельное электрическое сопротивление грунта в месте расположения анодного заземления и сила тока, стекающего с заземления. Последняя может быть автоматически взята из результатов расчета установок катодной защиты.

Основными расчетными параметрами подпочвенного анодного заземления являются необходимое число электродов и сопротивление растеканию заземления.

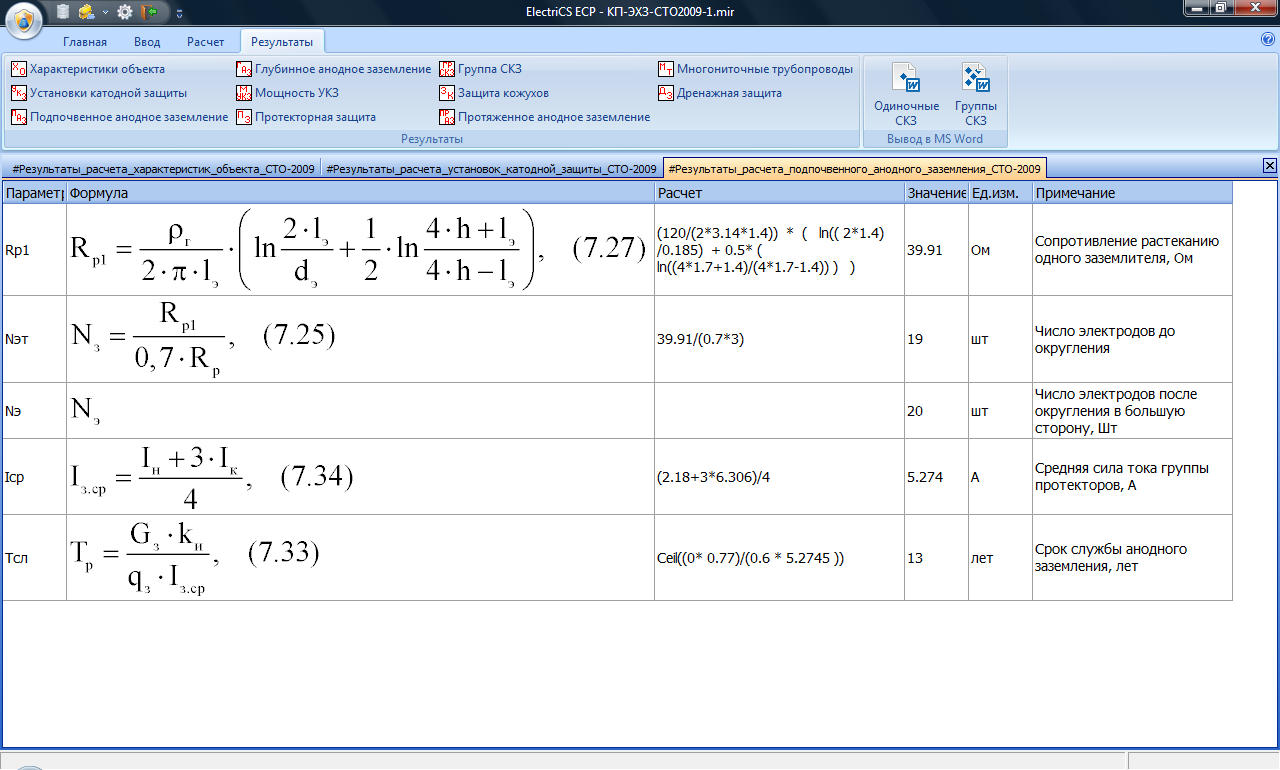

Расчет параметров подпочвенного анодного заземления

Расчет параметров глубинного анодного заземления

• при удельном электрическом сопротивлении верхнего слоя грунта в два раза более высоком, чем сопротивление подстилающего слоя;
• при недостаточной площади для размещения подпочвенного анодного заземления;
• при затруднениях с прокладкой кабельной или воздушной анодной дренажной линии;
• при невозможности удалить анодное заземление на расчетное расстояние от защищаемого объекта.

Исходными данными для расчета глубинного анодного заземления служат конструктивные характеристики заземления (диаметр электрода, наличие засыпки электрода и т. п.), удельное электрическое сопротивление грунта вдоль электрода глубинного заземления и сила тока, стекающего с заземления. Последняя может быть автоматически взята из результатов расчета установок катодной защиты.

Основными расчетными параметрами глубинного анодного заземления являются оптимальная длина рабочей части глубинного заземления и сопротивление растеканию заземления. Для расчета параметров подпочвенного анодного заземления необходимо ввести исходные данные, а также указать характеристики грунта вдоль глубинного анодного заземления.

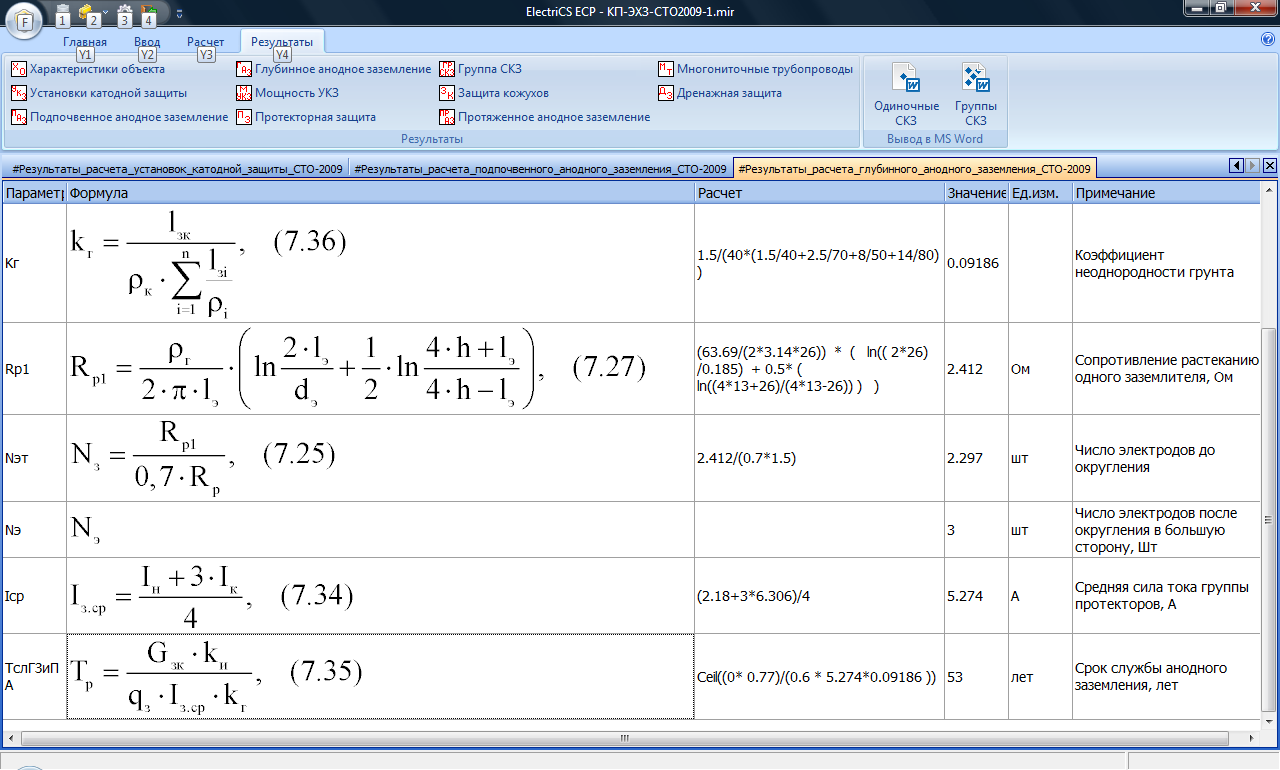

Расчет параметров глубинного анодного заземления

Расчет мощности УКЗ

Исходными данными для расчета мощности УКЗ служат входное сопротивление трубопровода, сопротивление анодного заземления, сила тока катодной установки и характеристики дренажного провода.
Основными расчетными параметрами являются напряжение и мощность УКЗ.
Для расчета необходимо ввести соответствующие исходные данные, а также выполнить расчет параметров установок катодной защиты и анодного заземления (подпочвенного или глубинного). Если в проекте представлены оба результата расчета анодного заземления, то данные берутся из подпочвенного.
Кроме этого, возможен расчет и документирование расчета сразу группы УКЗ МТ.

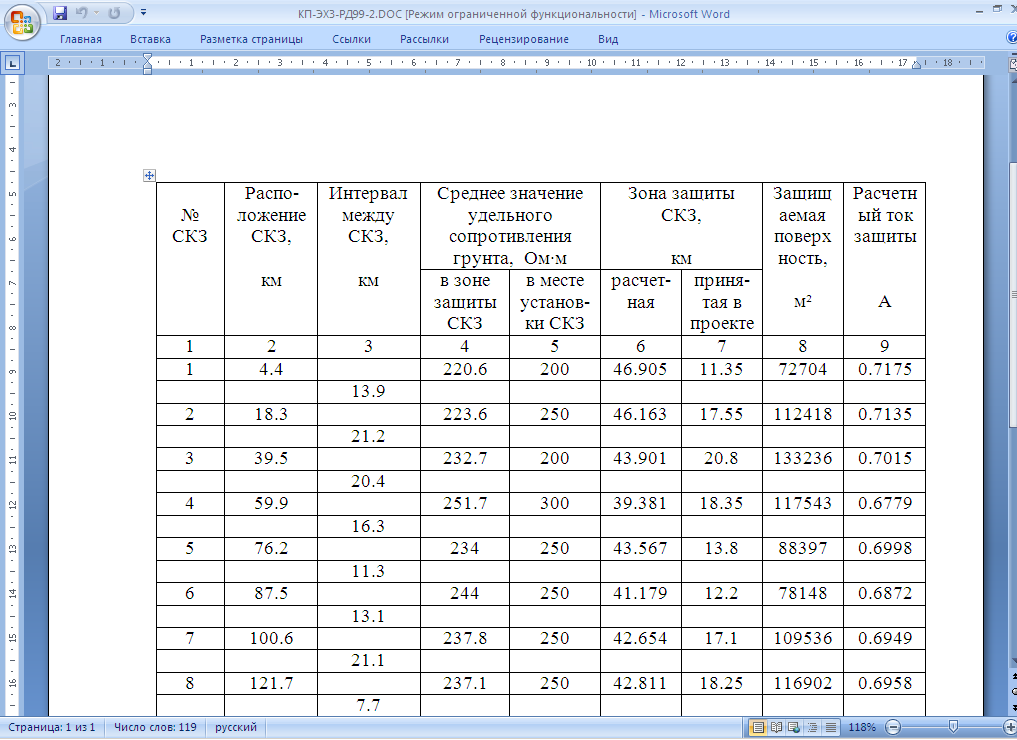

Результаты расчета группы УКЗ

Расчет протекторной защиты

• на трубопроводах при сопротивлении изоляции не менее 3*102 Ом*м2;
• на трубопроводах в комплексе с установками катодной защиты для обеспечения защитного потенциала на участке между установками;
• для защиты кожухов на переходах через железные и автомобильные дороги;
• для защиты днищ отдельных резервуаров.

Исходными данными для расчета протекторной защиты являются сопротивление изоляционного покрытия, диаметр трубопровода, электрохимические характеристики протекторов и удельное электрическое сопротивление грунта вдоль трубопровода.

Основными расчетными параметрами протекторной защиты являются сила тока в цепи «протектор-труба», длина защищаемого участка и срок службы протекторов.

Для расчета параметров подпочвенного анодного заземления необходимо ввести исходные данные для протекторной защиты и характеристики грунта вдоль трубопровода.

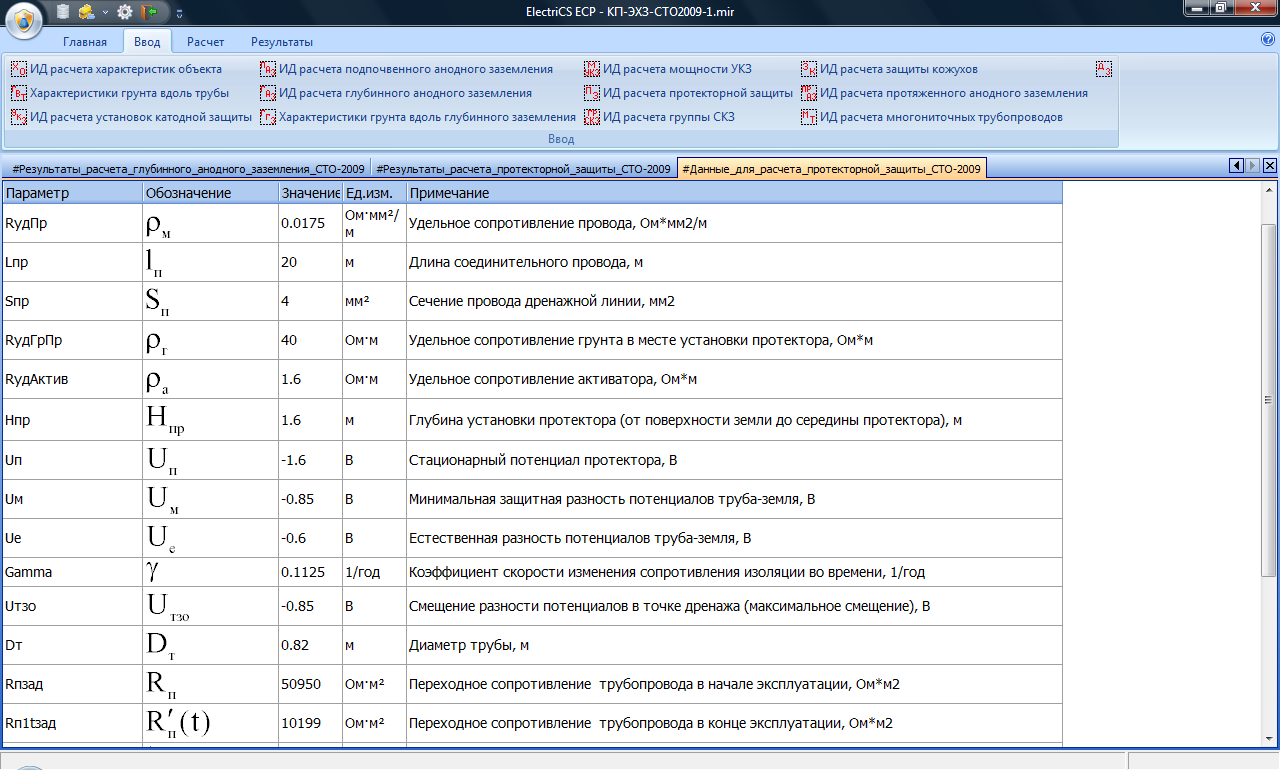

Исходные данные для расчета протекторной защиты

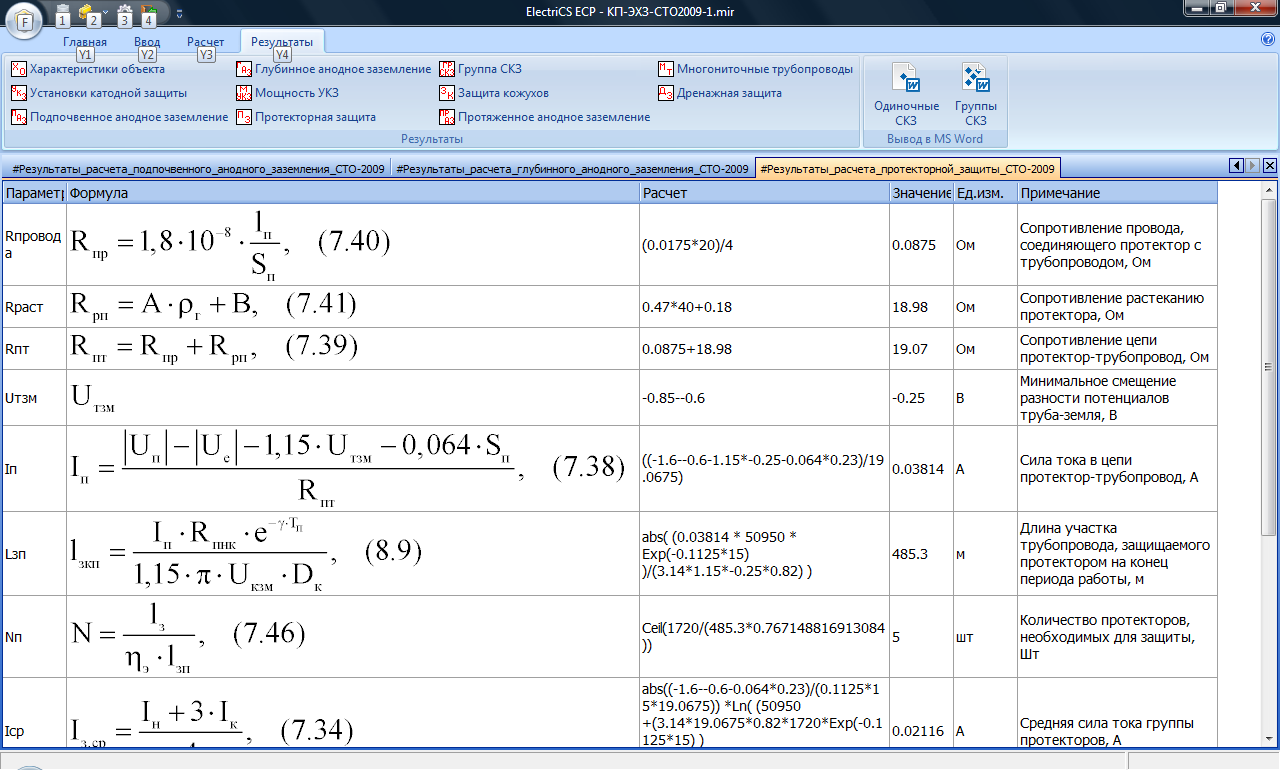

Расчет протекторной защиты

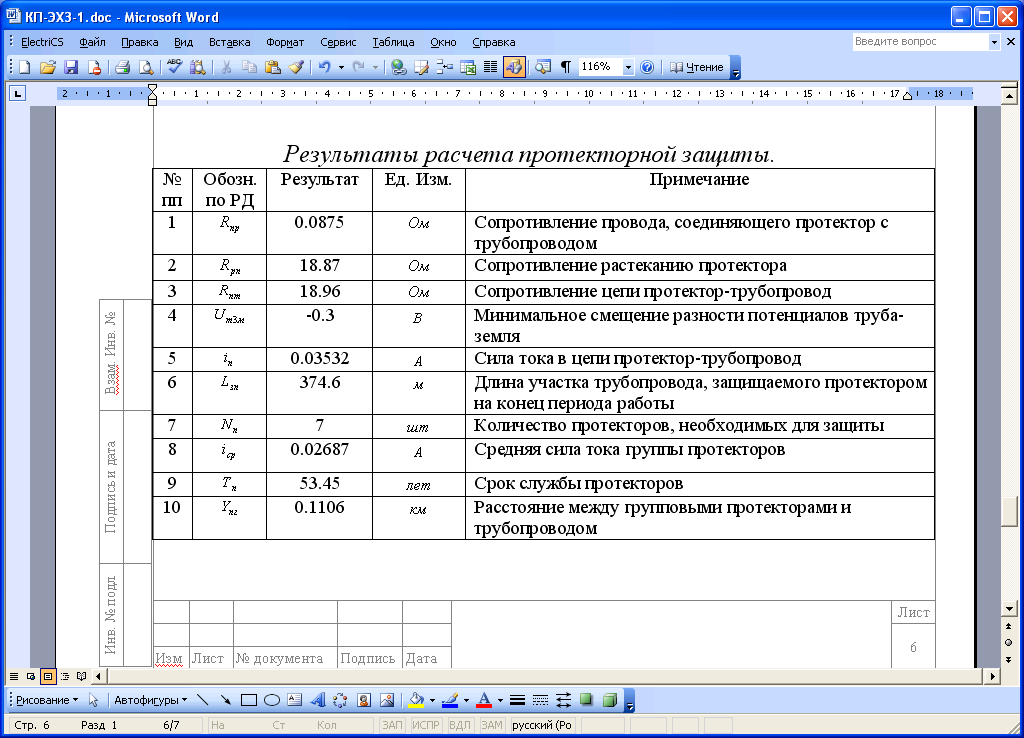

Результаты расчета протекторной защиты

Электрохимзащита городских коммуникаций

• РД 153−39.4−091−01 «Инструкция по защите городских подземных трубопроводов от коррозии»;
• РД 153−34.0−20.518−2003 «Типовая инструкция по защите трубопроводов тепловых сетей от наружной коррозии».
