КРЕДО ЗНАК

КРЕДО ЗНАК - программа для создания дорожных знаков согласно стандартам, принятым в России, Беларуси, Украине, Казахстане и странах СНГ.

При разработке программы использованы нормативные документы: ГОСТ Р 52290-2004 (Россия) и ГОСТ 32945-2014 (для России), ДСТУ 4100-2014 (Украина), СТБ 1140-2013 (Беларусь), СТ РК 1125-2002 (Казахстан), ГОСТ 10807-78 (СССР), который еще применяют в некоторых странах, а также «Методическое пособие по созданию системы дорожных указателей к объектам культурного наследия и иных носителей информации».

Результат работы в программе - дорожные знаки индивидуального проектирования согласно стандартам, принятым в России, Беларуси, Украине, Казахстане и странах СНГ.

При помощи программы ЗНАК можно создавать новые знаки любой сложности, а также редактировать существующие знаки, в том числе созданные в предыдущих версиях программы.

Важной универсальной функцией программы является возможность создания информационных табло, в том числе рекламных щитов.

БЫСТРОТУ И ВЫСОКОЕ КАЧЕСТВО ПРОЕКТИРОВАНИЯ ЗНАКОВ ОБЕСПЕЧИВАЮТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ФАКТОРЫ:

• Наличие в программе готовых форм - шаблонов знаков (созданных разработчиком на базе знаков из ГОСТа), а также библиотек пиктограмм и указателей, символов, штампов и рамок.
• Строгий программный контроль создания знаков и чертежей в соответствии с принятыми нормативными документами.
• Наглядный интерфейс, благодаря которому даже начинающий пользователь сможет быстро освоить программу.

СОЗДАНИЕ ЗНАКА И ЧЕРТЕЖА

Программа ЗНАК предоставляет инженеру полный спектр инструментов для работы и не требует соблюдения строгой последовательности при редактировании знака и чертежа.

При создании знаков (рис. 1) можно выбирать различные виды указателей направлений - стандартные стрелки, а также сложные указатели с добавлением обозначений мостов/путепроводов и населенных пунктов.

Все элементы на щите знаков могут компоноваться в программе вручную или автоматически. Для знака можно задать цветность, а также выбрать язык оформления.

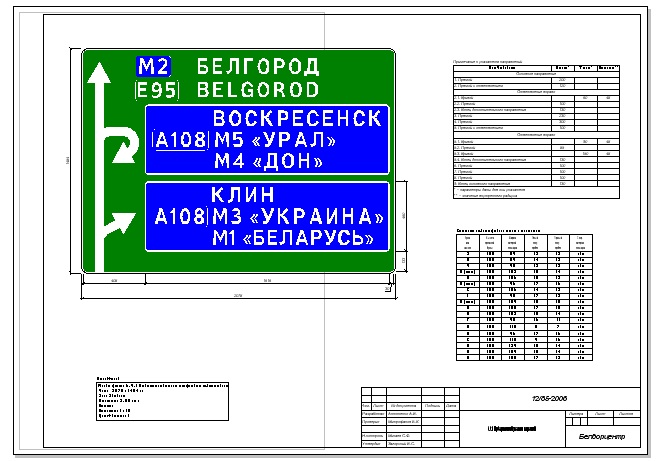

Рис. 1. Проект указателя создан в программе ЗНАК, чертеж оформлен рамкой и штампом, содержит проект знака, таблицу, примечания. Индивидуальный знак создан на базе готового шаблона с использованием указателей, хранящихся в библиотеке

При создании чертежа выполняется компоновка знаков, примечаний к знакам, а также таблиц. Чертеж оформляется рамкой и штампом. Для всех элементов знака на чертеже можно применить автоматическую, ручную или комбинированную расстановку размеров.

Кроме того, в приложении Редактор шаблонов пользователь может самостоятельно создавать или корректировать шаблоны для внешнего оформления чертежа, а также создавать штампы согласно ГОСТу или произвольного вида. Таким образом, разработав вариант оформления чертежа в соответствии с требованиями заказчика, можно сохранить его в библиотеке и использовать многократно в качестве шаблона.

ИСХОДНЫЕ ДАННЫЕ

Вместе с программой для упрощения проектирования предоставляются:

• Шаблоны знаков, созданные на базе знаков из ГОСТ.
• Библиотека пиктограмм и указателей направлений.
• Библиотека штампов и рамок  для оформления чертежа.
• Библиотека символов.
• База  данных с размерами щитов согласно номенклатуре спецификации (перечень УДЗП).

Пользователь также может использовать следующие собственные данные:

• Файлы с растровой графикой (при вставке пиктограмм).
• Файлы других индивидуальных знаков (при добавлении знаков на щиты).

ОБРАБОТКА РЕЗУЛЬТАТОВ

Результат проектирования можно:

• Сохранить в виде отдельного знака.
• Вывести на печать.
• Экспортировать в форматы: BMP, JPEG, PNG, WMF, EMF, DXF и PDF.
• Передать в программу CorelDRAW.
• Сохранить в виде сформированного чертежа.
