КРЕДО НИВЕЛИР

Программа камеральной обработки полевых измерений геометрического нивелирования I–IV классов, технического и высокоточного инженерного нивелирования, выполняемого оптическими и цифровыми нивелирами.

Успешно применяется при создании высотных государственных геодезических опорных сетей и местных высотных сетей, а также при геодезическом обеспечении строительства, наблюдения за вертикальными смещениями зданий, сооружений и оборудования.

ИСХОДНЫЕ ДАННЫЕ

• файлы в форматах цифровых нивелиров: Leica (GSI, RAW, TXT, HeXML), Trimble (DAT, M5), Sokkia (SDR2х, SDR3х), Topcon (TXT, DL), South DL-202 (TXT);
• текстовые файлы в произвольном формате, настраиваются пользователем;
• файлы калибровки комплектов «цифровой нивелир – штриховая рейка», разработанных метрологами МИИГАиКа;
• рукописные (обработанные в соответствии с инструкциями) нивелирные журналы;
• рабочие схемы нивелирования;

• файлы в форматах «DXF» и «TopoXML»;
• данные картографических сервисов Google, Bing и др., подгружаемые в проект с учетом системы координат из Библиотеки Геодезических Данных;
• растры в форматах bmp, gif, jpg, jpeg, jpc, jpe, png, jp2, j2k, jpf, jpx, jmm, mj2, crf, tiff, tif, tff, ecw, rsw, pcx;
• матрицы высот в форматах Geotiff, MTW 2000, SRTM ASCII;
• модели аномалий силы тяжести в редукции Буге (B20-85L18-180_BGI, B20-85L18-180_ICGEM).

РЕШАЕМЫЕ ЗАДАЧИ

• Импорт исходных данных в форматах цифровых нивелиров, текстовых файлов, файлов калибровки.
• Обработка журналов нивелирования I–IV классов, I–III разрядов, а также технического класса точности.
• Обмен информацией для пунктов между программой НИВЕЛИР и программами КРЕДО ДАТ версии 5.0 и ТРАНСКОР версии 3.0.
• Предварительная обработка измерений, анализ соответствия требованиям нормативных документов для двух горизонтов, левого и правого хода, прямого и обратного хода.
• Расчет поправок за переход к нормальным высотам для нивелирования I–III классов (разрядов) по трем методикам, с возможностью подключения и использования в расчётах данных прямоугольной сетки аномалий аномалии Буге, полученных из гравитационной модели Земли (EGM2008).
• Построение поверхности и её отображение в виде градиентной заливки и изолиний.
• Создание и редактирование точечных, линейных и площадных топографических объектов и их атрибутов.
• Учет поправок в превышения по секциям «dh» за отличие средней длины метра комплекта реек от номинала по результатам эталонирования и «dht» за различие температуры реек при эталонировании для нивелирования I–IV классов.
• Автоматическое формирование топологических связей сети.
• Анализ грубых ошибок измерений с использованием Lp и L1-анализа, трассирования в интерактивном режиме.

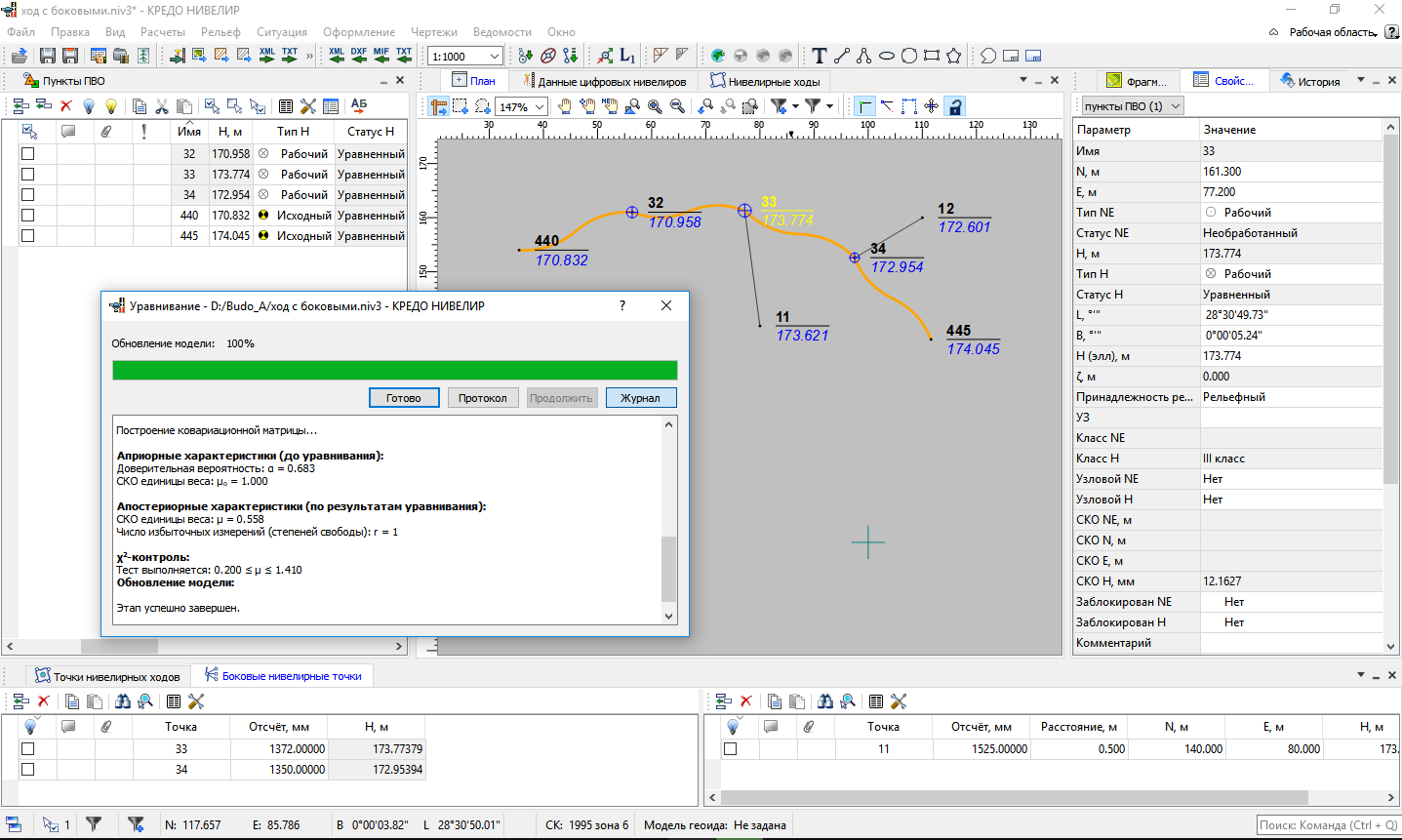

Рис. 1. Пример расчета нивелирного хода с боковыми точками

• Возможность объединения левой и правой, прямой и обратной нивелировок при нивелировании I класса (I разряда), выполненных с использованием цифровых нивелиров.
• Расчет случайных и систематических ошибок нивелирования, в том числе с возможностью раздельного расчета по исполнителям.
• Использование параметрического способа уравнивания с возможностью совместного уравнивания измерений разных классов (разрядов) точности, апостериорная оценка точности измерений.
• Возможность назначения весов ходов при выполнении уравнивания с учетом влияния случайной ошибки (для ходов, выполненных в прямом и обратном направлениях).
• Расчет отметок «боковых» пунктов (рис. 1).
• Экспорт данных в текстовые файлы произвольного формата по шаблону пользователя, в формат DXF и MIF/MID, в формат TopoXML.
• Расчет и экспорт в текстовый файл разностей превышений di: d1–d0 – для I класса и I разряда нивелирования и d6 – для II–III класса и II разряда нивелирования.

ПРЕДСТАВЛЕНИЕ РЕЗУЛЬТАТОВ

Формирование и настройка выходных документов выполняется согласно национальным стандартам или стандартам предприятия, с настройкой на любые языки, включая иврит и арабский, с использованием приложения Редактор шаблонов.

По результатам уравнивания могут быть сформированы следующие ведомости: превышений и высот пунктов для всех классов нивелирования; координат и высот; характеристик нивелирных линий; предобработки (с учетом поправок: за среднюю длину рабочего метра пары реек, за различие температуры); оценки точности высот пунктов; поправок; характеристик качества нивелирования (рис. 2).

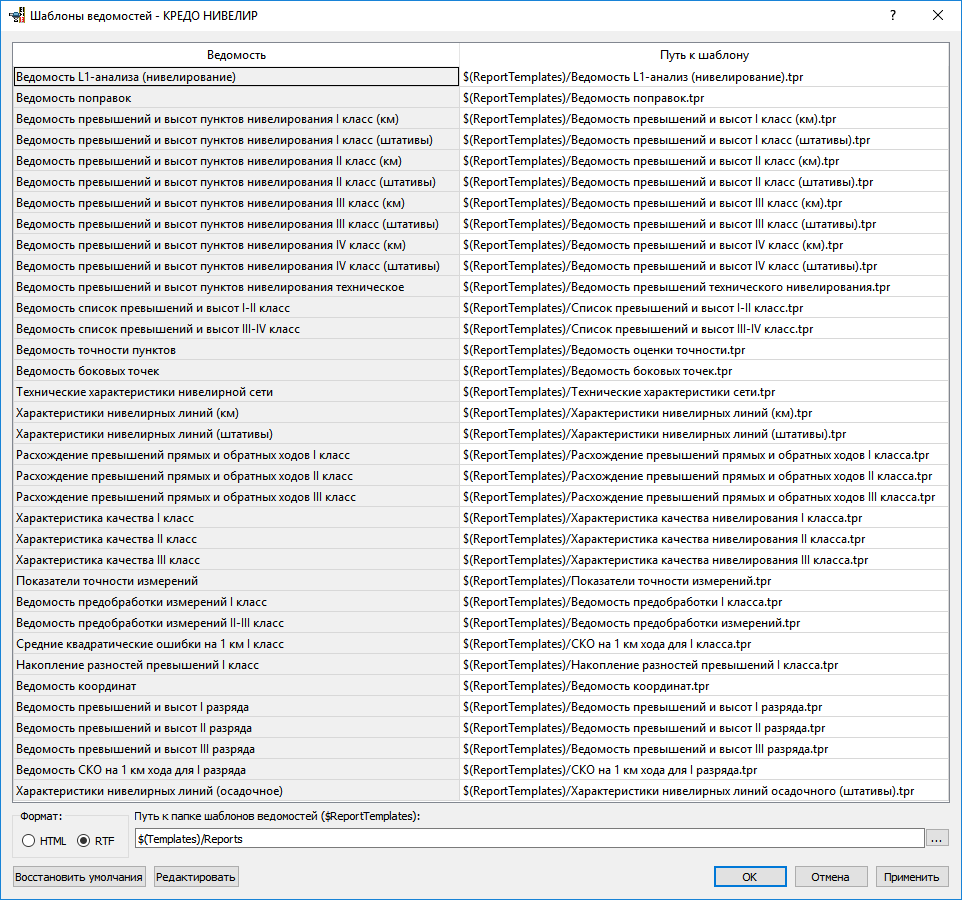

Рис. 2. Шаблоны ведомостей, входящие в поставку

Выходные документы (ведомости и чертежи) в программе создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.
