Плагин PnID ConnecToR

PnID ConnecToR – программный продукт, который минимизирует ручную работу при создании BIM-модели в Autodesk Revit на основе схем P&ID, разработанных в AutoCAD Plant 3D.
Предназначен для совместной работы инженера-технолога и инженера-монтажника при проектировании объектов промышленного назначения.

Не требует использования облачных технологий и работает во внутренней локальной сети организации.

PnID ConnecToR позволяет моделировать технологические трубопроводы в Autodesk Revit на основе чертежей AutoCAD Plant 3D, содержащих данные схем P&ID по оборудованию, технологическим линиям, арматуре трубопроводов и соединительным элементам.

Решает задачи:

• организация совместной работы проектировщиков, разрабатывающих технологические схемы с последующим построением BIM-моделей на основе данных схем P&ID
• синхронизация данных между 2D-схемами P&ID и BIM-моделью
• быстрая передача данных между участниками процесса проектирования
• организация работы всех участников процесса во внутренней сети организации без использования облачных сервисов для проектирования

• синхронизация технологических схем P&ID с BIM-проектом
• сопоставление элементов схем P&ID из AutoCAD Plant 3D с семействами элементов в Autodesk Revit
• передача пользовательских параметров элементов схем P&ID из проекта AutoCAD Plant 3D в проект Autodesk Revit
• отслеживание смоделированных участков технологической схемы P&ID в Autodesk Revit
• мониторинг изменений в схеме P&ID и BIM-модели трубопровода

Преимущества

• ускорение процесса моделирования технологических трубопроводов на основе схем P&ID за счет автоматического присвоения расчетных параметров между сопоставленными элементами проекта
• работа в локальной сети компании
• контроль качества смоделированных трубопроводов с помощью статусов элементов в Autodesk Revit
• наличие настроечных файлов (мэппинг-файлов), адаптация под каждый индивидуальный проект и BIM-стандарты организации (мэппинг-файлы могут храниться как локально, так и в сети компании)

1. Надстройка PnID ConnecToR в AutoCAD Plant 3D

Отображается отдельной вкладкой на панели инструментов. Формирует обменный файл с его последующей загрузкой в Autodesk Revit

2. Надстройка PnID ConnecToR в Autodesk Revit

Отображается отдельной вкладкой на панели инструментов. Благодаря интуитивно понятному интерфейсу позволяет контролировать моделирование BIM-модели на основе технологической схемы P&ID

Интерфейс надстройки:

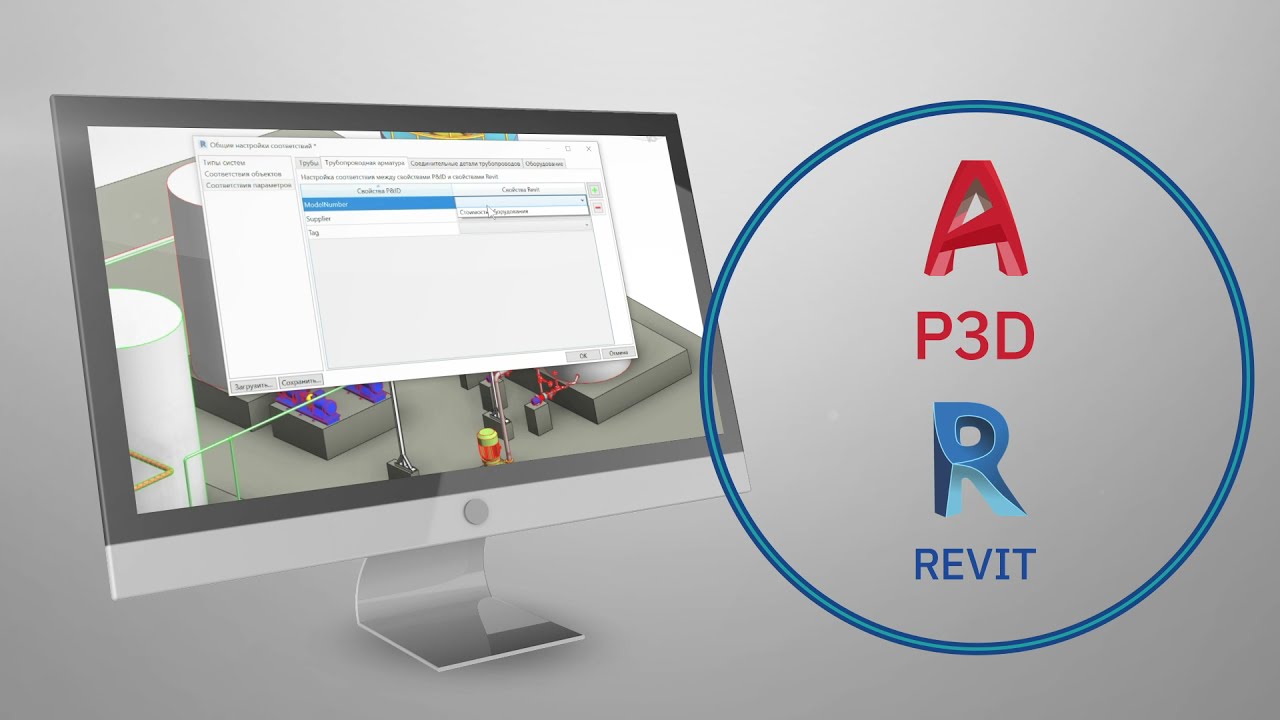

• окно настройки соответствий элементов и их параметров из проекта AutoCAD Plant 3D с элементами и параметрами проекта Autodesk Revit
• окно отображения элементов схем P&ID с возможностью размещения и управления в Autodesk Revit
• окно с результатами проверки на ошибки и несоответствия при моделировании технологических трубопроводов на основе схем P&ID

Процесс работы с плагином PnID ConnecToR:
