Рассмотрим, как создать форму для литья, на примере крышки фотоаппарата.

Для этого будем использовать следующие инструменты:

  • Литейные формы
  • Линии разъема
  • Отсекающие поверхности
  • Поверхности разъема
А так же рассмотрим инструмент сердцевина.

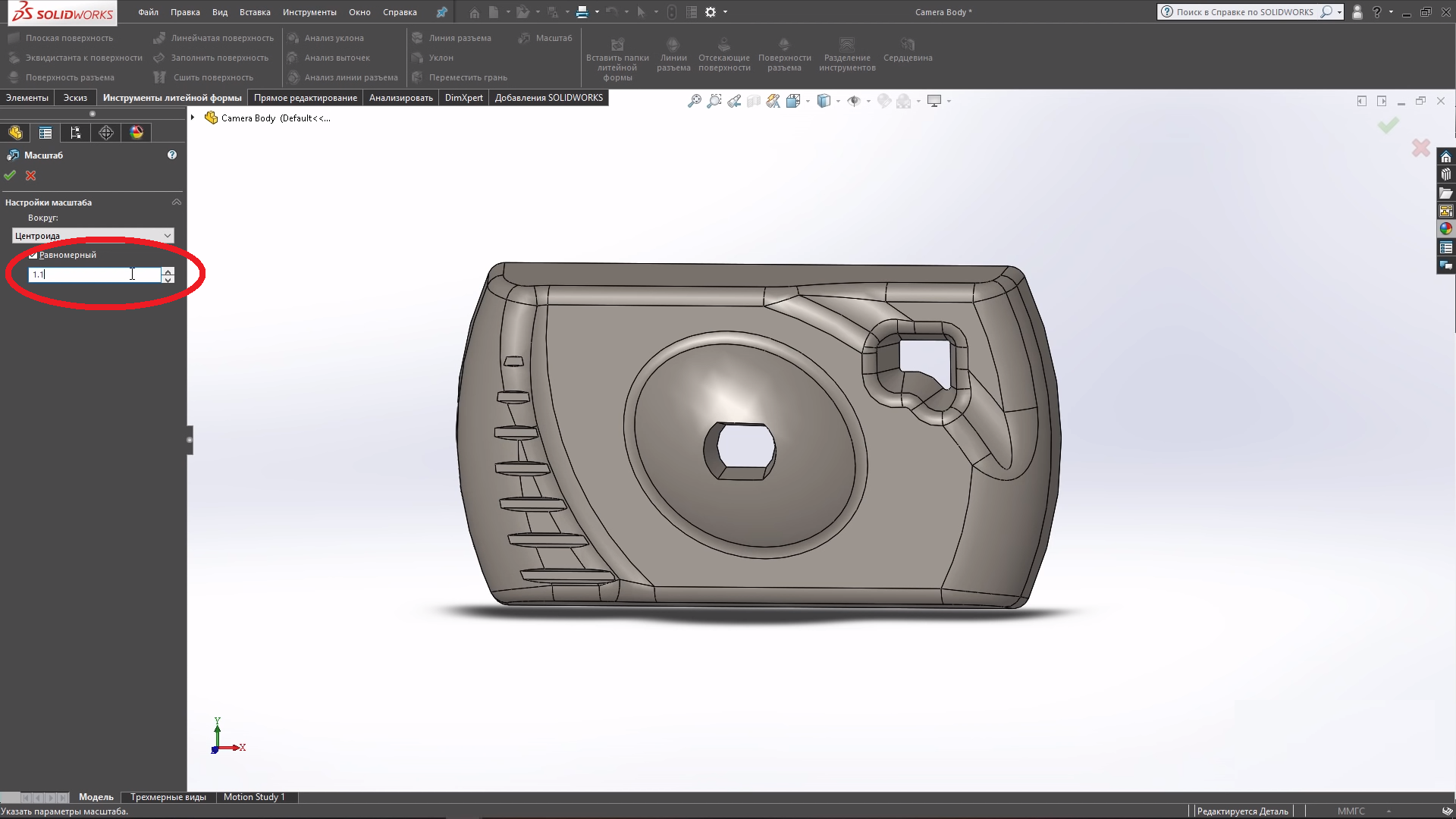

Начнем с того, что форма для литья всегда должна быть больше номинальной, учитывая разные коэффициенты расширения материалов, изменим масштабы детали. Для этого перейдем во вкладку инструменты литейной формы и нажмем на масштаб и зададим его равным 1,1. Данные коэффициент зависит от материала продукта. После проделанных действий масштаб нашей модели увеличился.

SolidWorks

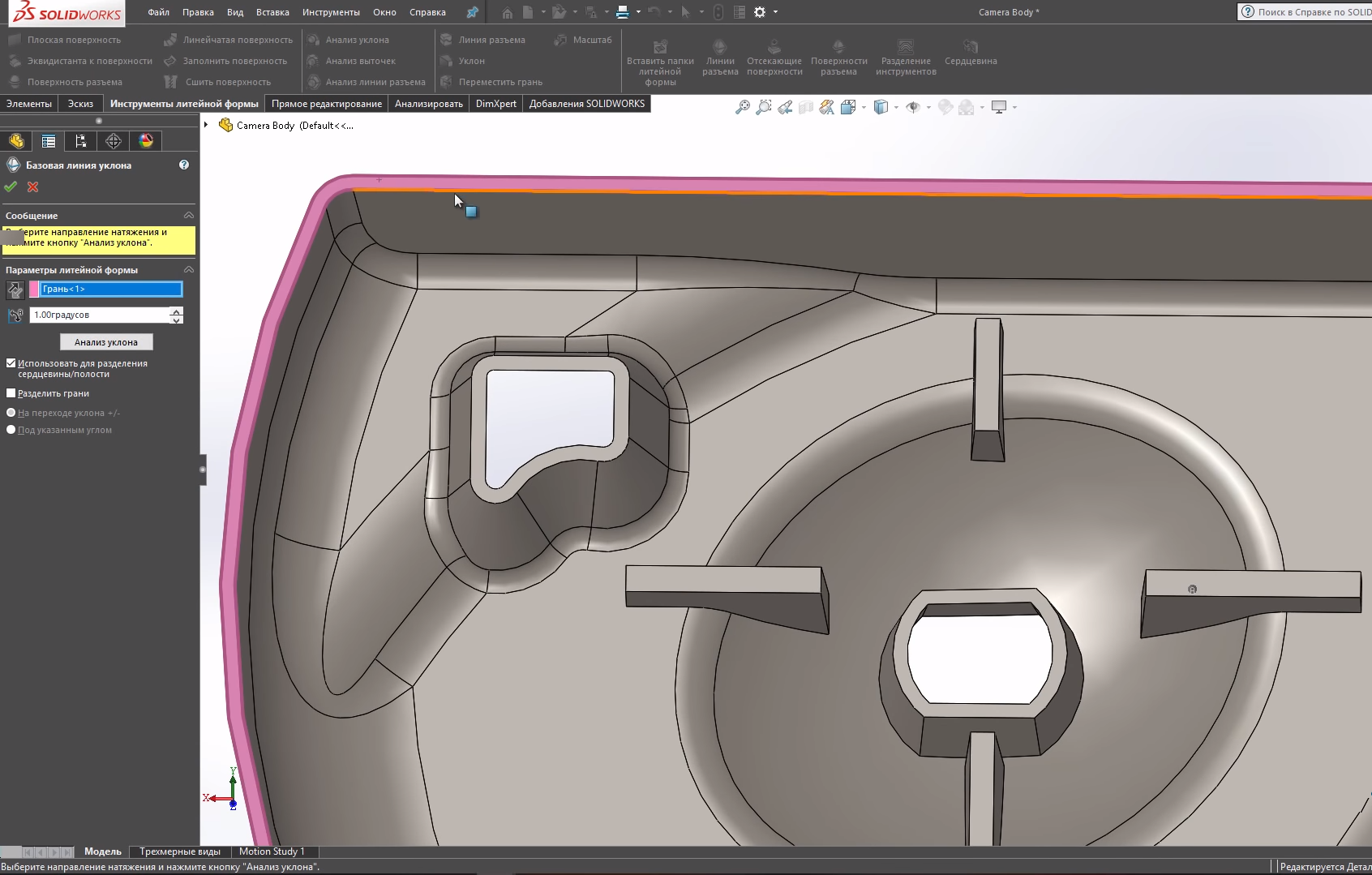

Далее во вкладке инструменты линейной формы выберем инструмент линии разъема и выберем грань, которая образует плоскость разъема на детали.

SolidWorks

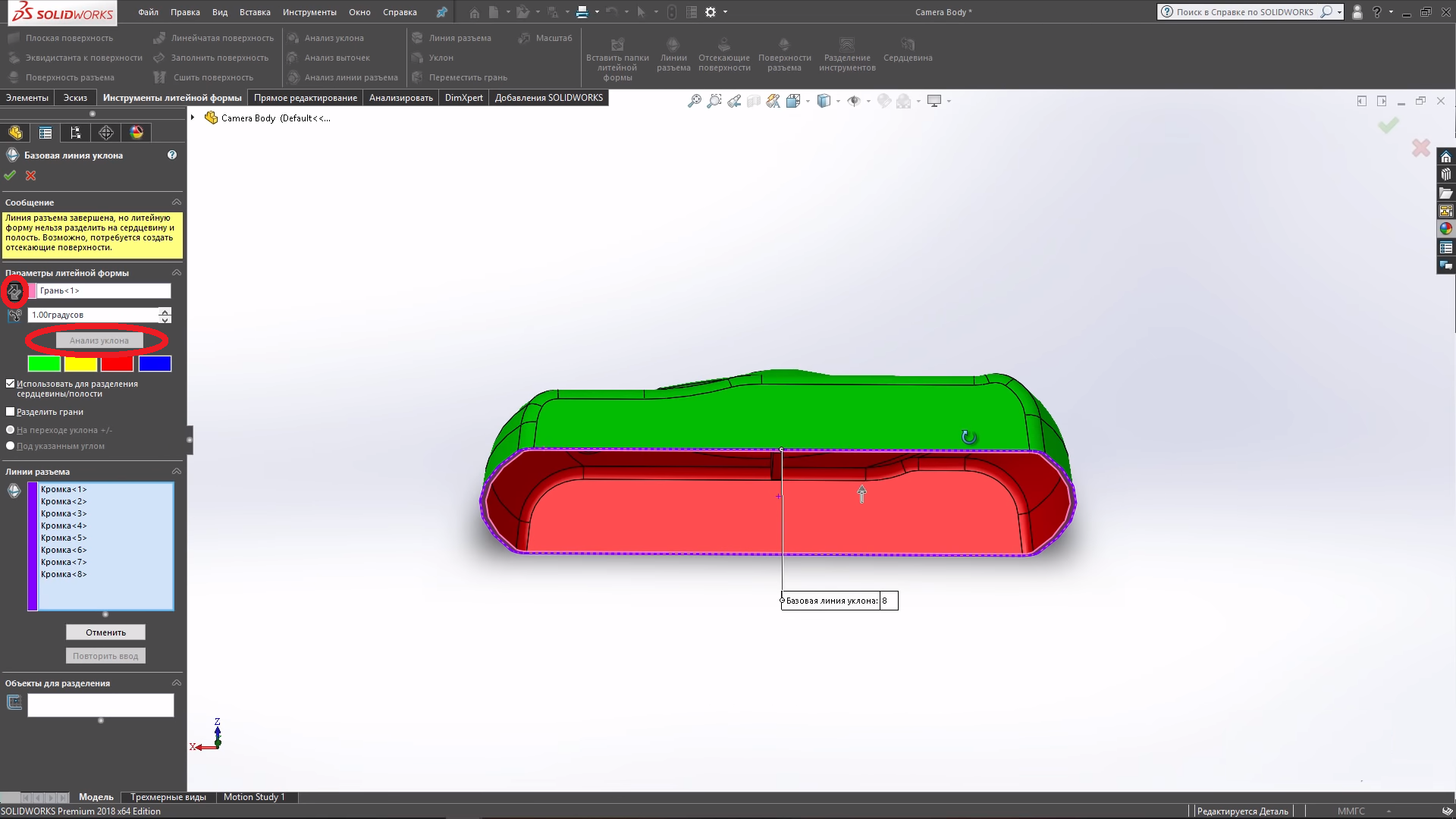

Нажимаем Анализ уклона и поменяем направление уклона в обратную сторону, для этого нажимаем Реверс направления и, все то, что выделено зеленым цветом, означает, что данная часть будет разниматься вверх, а красным вниз.

SolidWorks

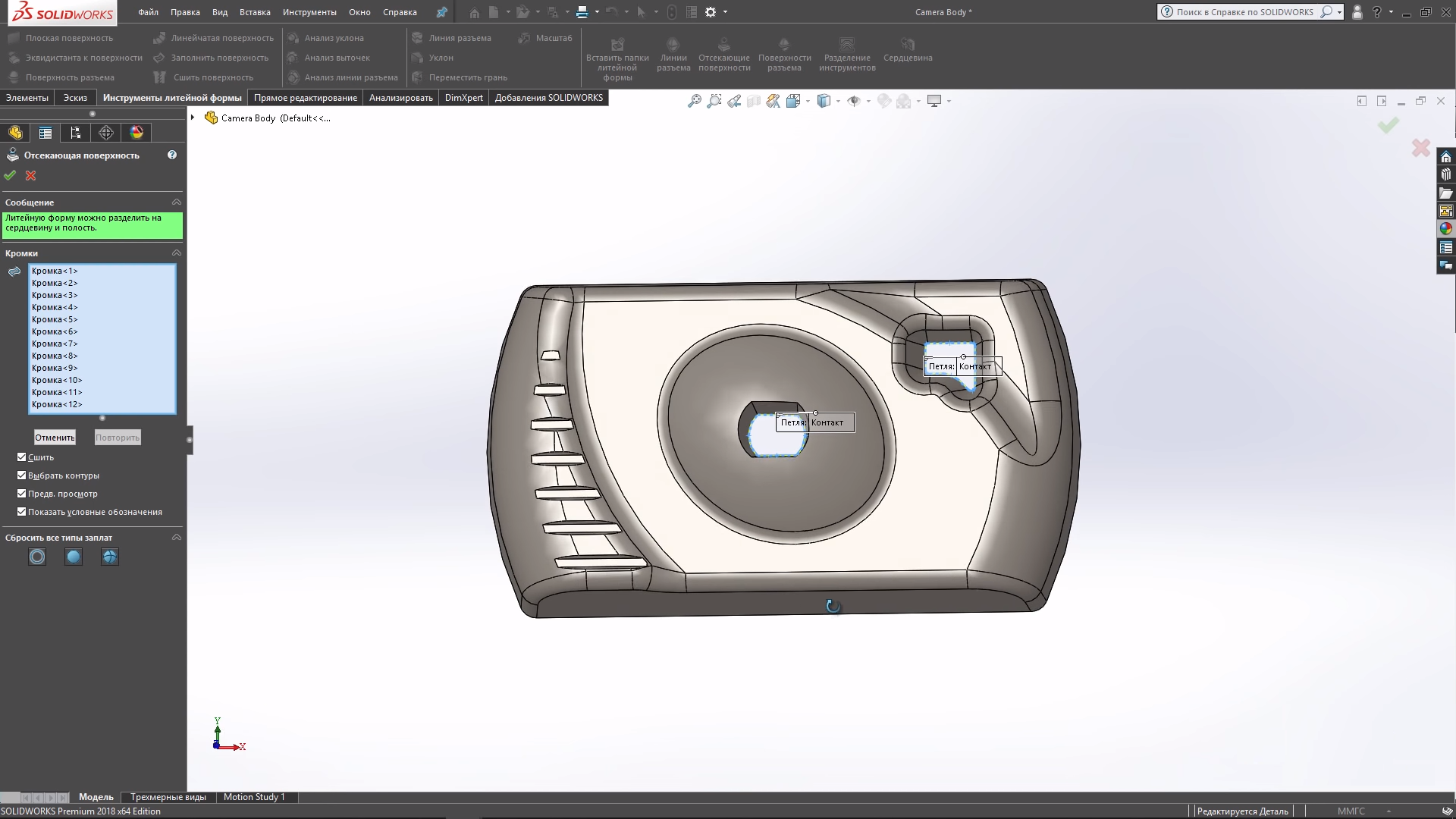

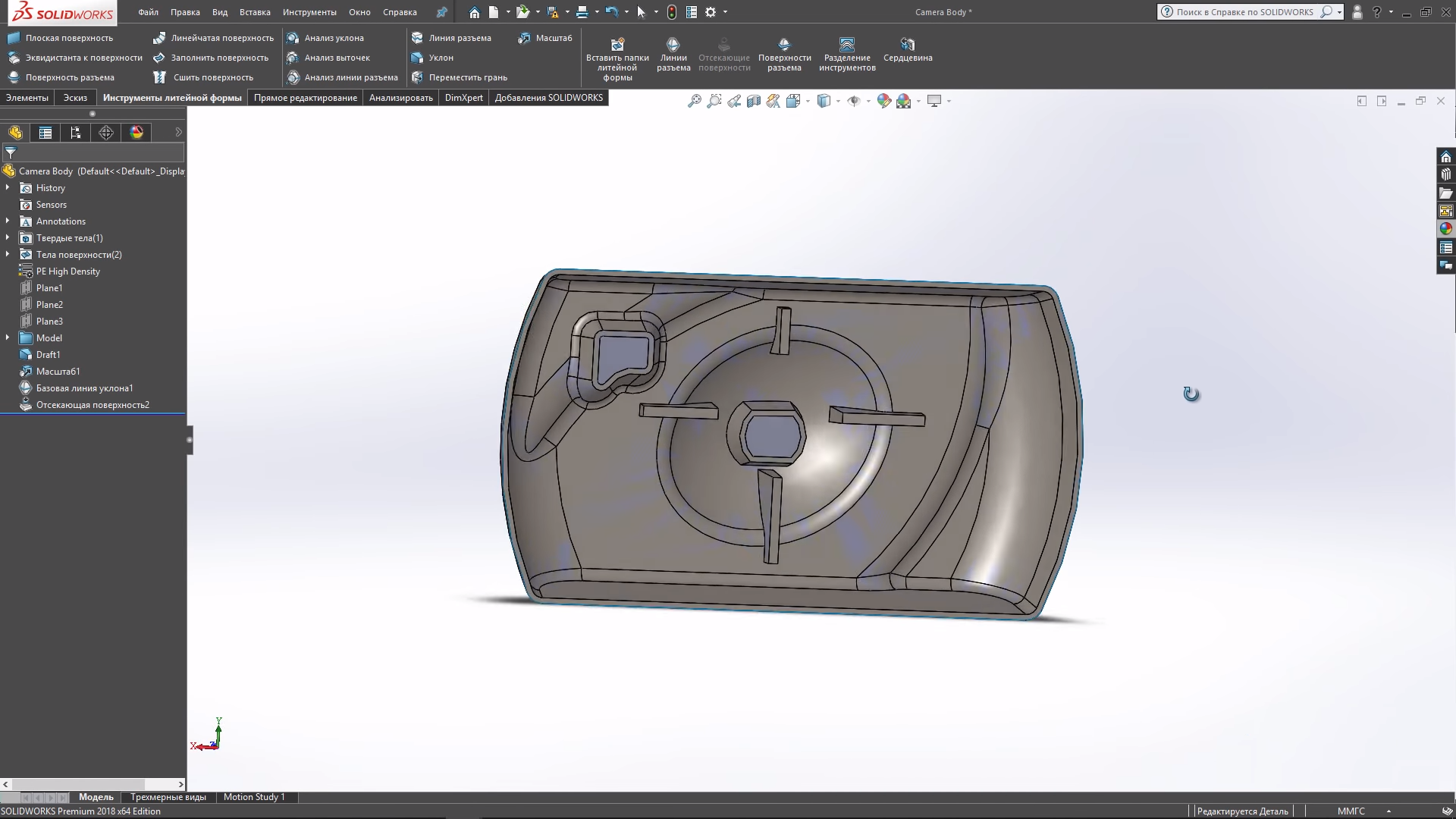

Следующим этапом сделаем закрытие открытых частей детали. Для их изоляции, воспользуемся инструментом Отсекающие поверхности. Обычно программа автоматически определяет открытые элементы.

SolidWorks


Нажимаем “ОК” и получаем изолированные объекты.

SolidWorks

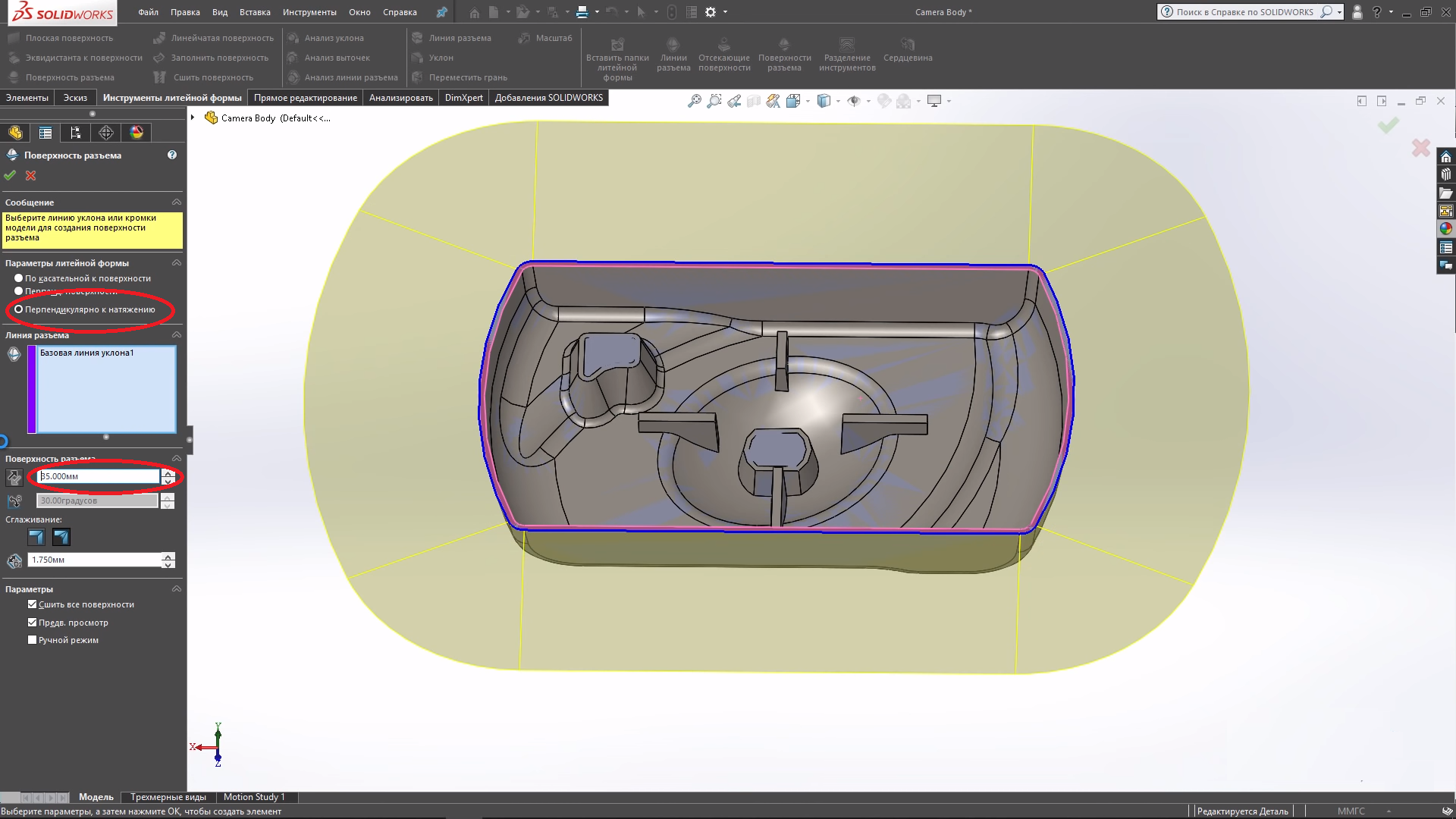

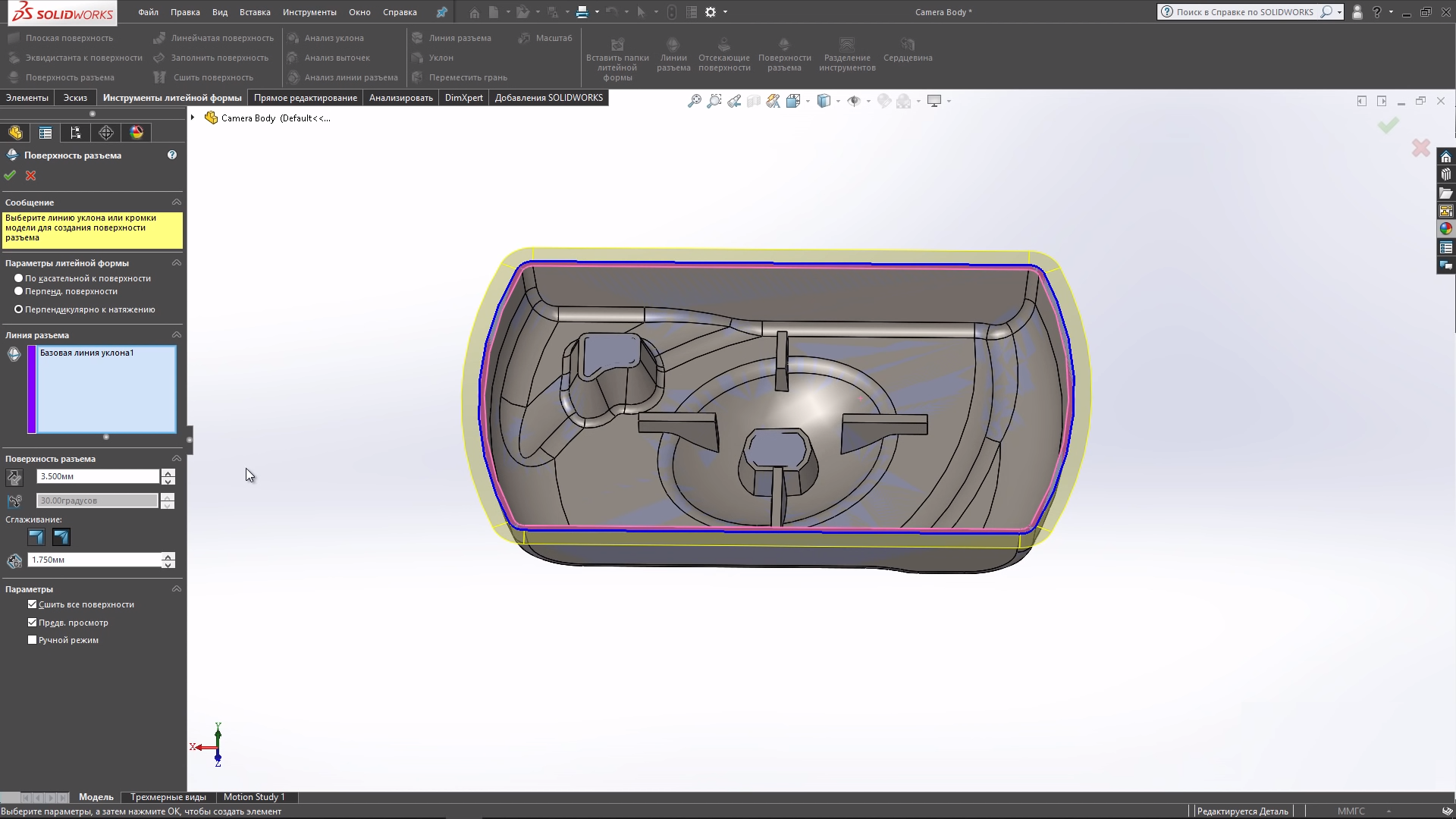

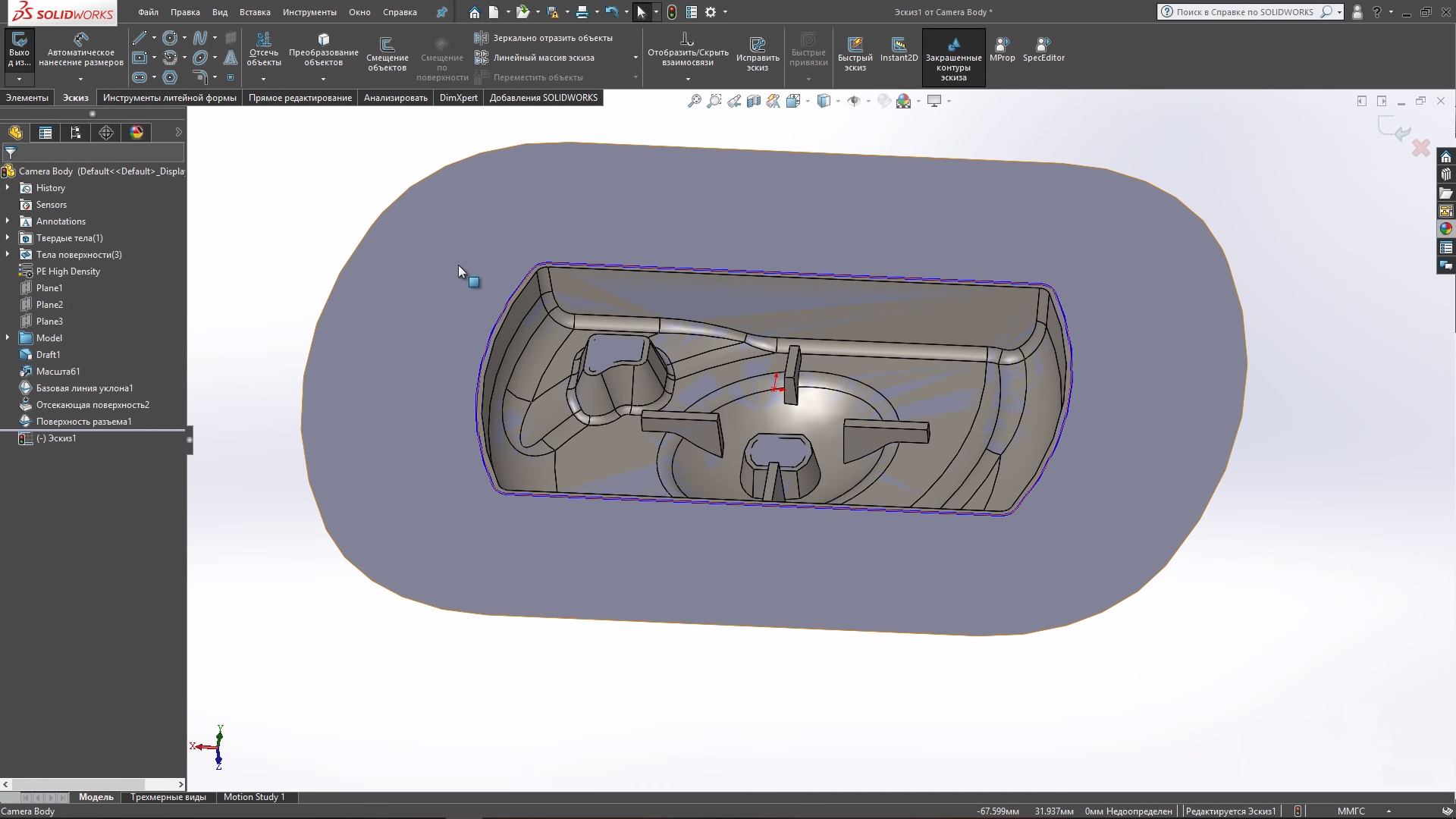

Перейдем к созданию поверхности разъема. Выбираем Поверхности разъема, после чего автоматически создается поверхность, зададим тип литейной формы перпендикулярно к натяжению и зададим размер поверхности разъема (35 мм). Стоит отметить, что поверхность разъема должна быть больше, чем эскиз формообразующей детали для литья.

SolidWorks

SolidWorks



Далее перейдем к разделению образующих форм для литья. Во вкладке Инструменты литейной формы, нажимаем на Разделение инструментов → Поверхности разъемов.

SolidWorks

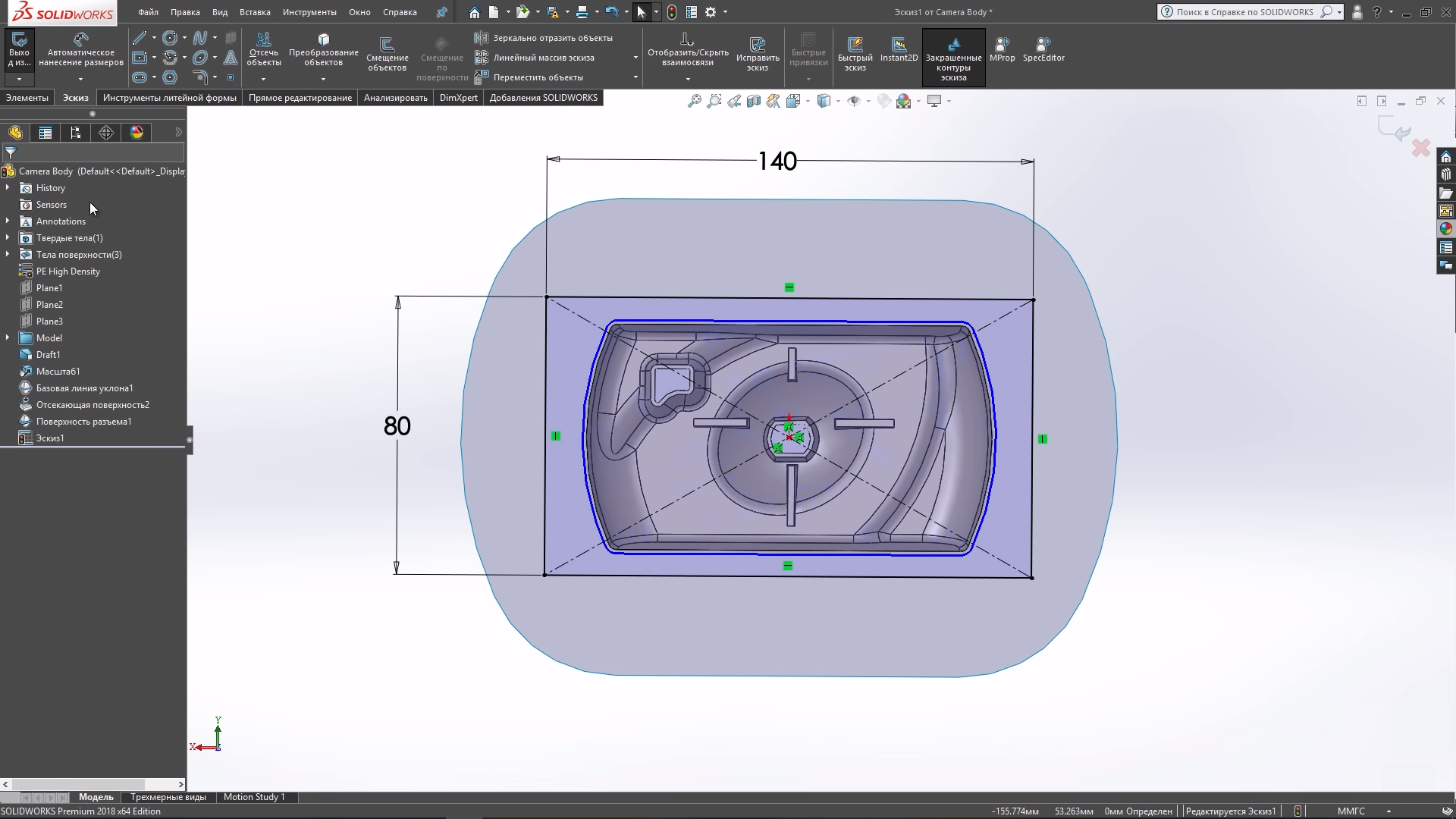

Построим эскиз, для формы, который образует форму для литья. Выберем во вкладке Эскиз, Прямоугольник из центра. Зададим размеры прямоугольника 140мм ширина и 80 мм высота.

SolidWorks

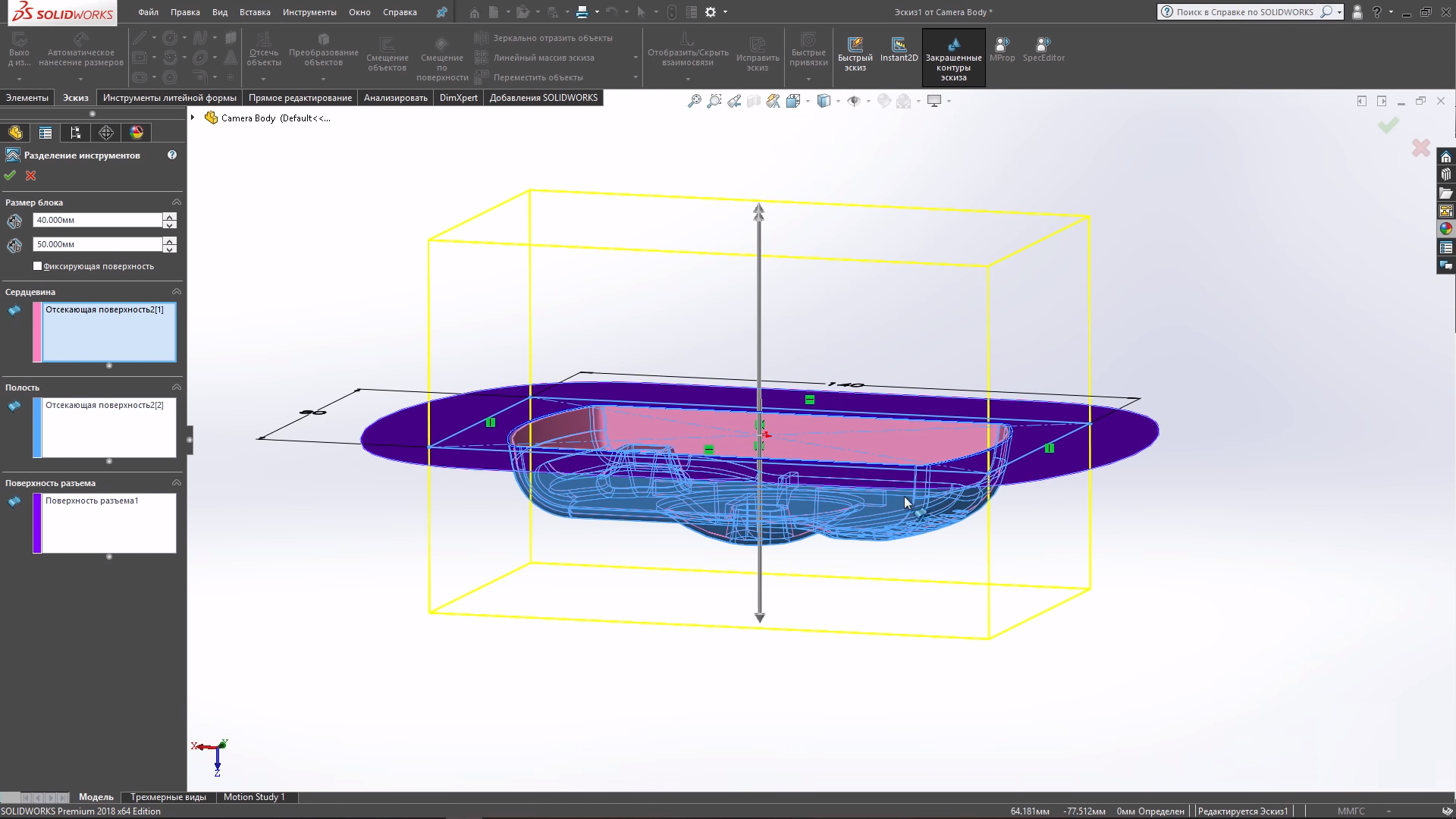

Выходим из эскиза, после чего программа автоматически предлагает построить формы, которые будут образовывать формообразующее литье.

SolidWorks

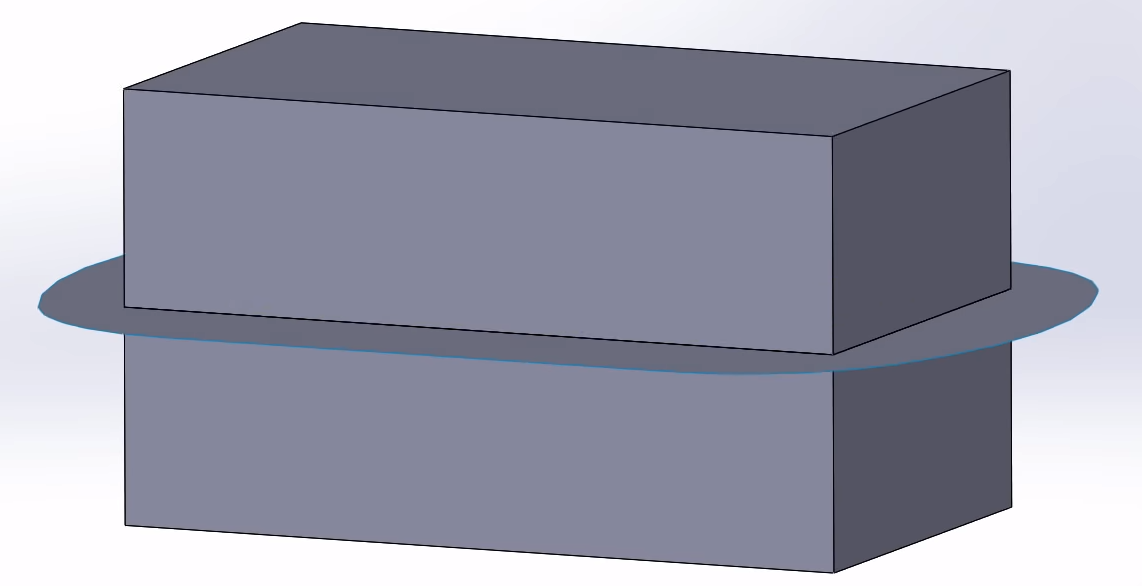

В левой части экрана можно задать высоту нижней и верхней части. Получим следующие формообразующие элементы.

SolidWorks

SolidWorks

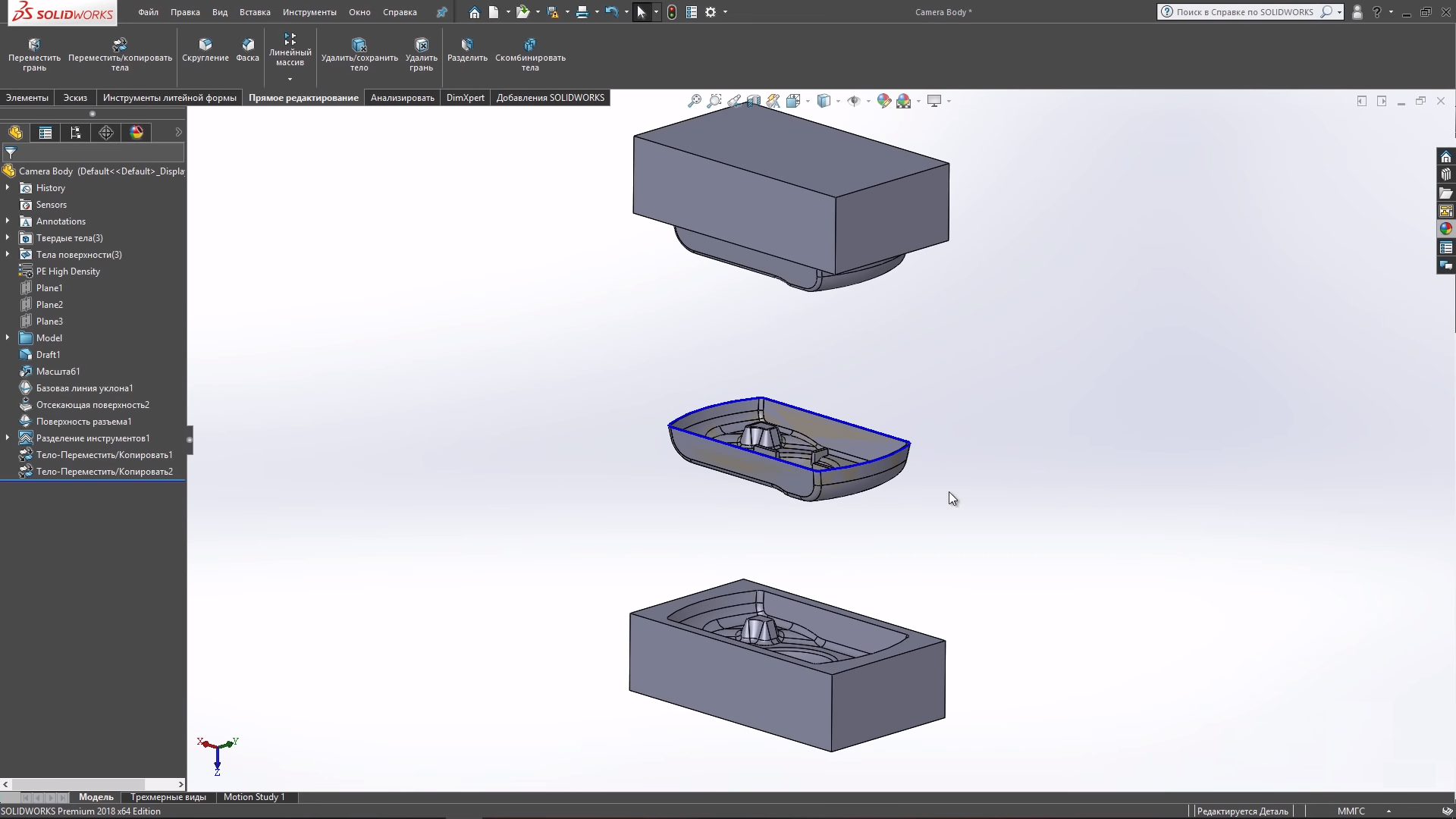

Скроем поверхность разъема и посмотрим, как выглядят формы для литья. Переходим во вкладку Прямое редактирование и воспользуемся инструментом Переместить/ копировать тела. Разделяем все части нашей модели. Можно увидеть, как выглядит форма, а так же деталь, на основе которой эта форма была сделана.

SolidWorks
