Компания ИЕСофт (ИнфоСАПР) подготовила цикл статей об отечественной САПР nanoCAD BIM Вентиляция.
Данная статья продемонстрирует возможности по созданию фитингов, воздуховодов и точек подключения.
nanoCAD BIM Вентиляция.
![](/upload/medialibrary/8b5/otgzr9lx8r3bg1vryjunthxxb11m8nfg.png)
Фитинги, воздуховоды и точки подключения.
При создании фитингов и воздуховодов важно правильно задать точки подключения, их свойства и координаты. От этого зависит работоспособность создаваемого оборудования.
Точка подключения необходима для обеспечения пространственного подключения объектов друг к другу.

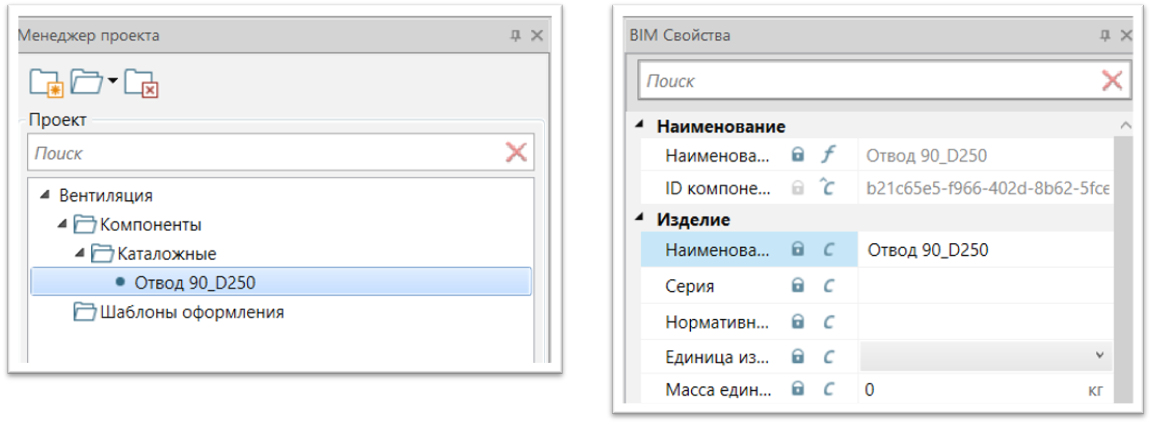

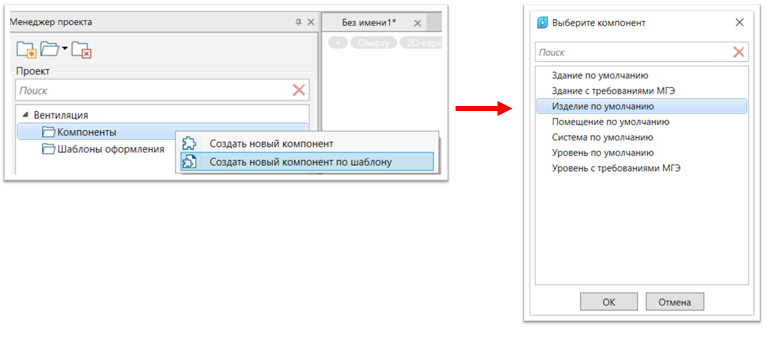

Первым этапом создания любого оборудования является создание нового компонента по шаблону Изделие по умолчанию и задание ему нужного имени (Рис. 1, Рис. 2):
Рис. 2

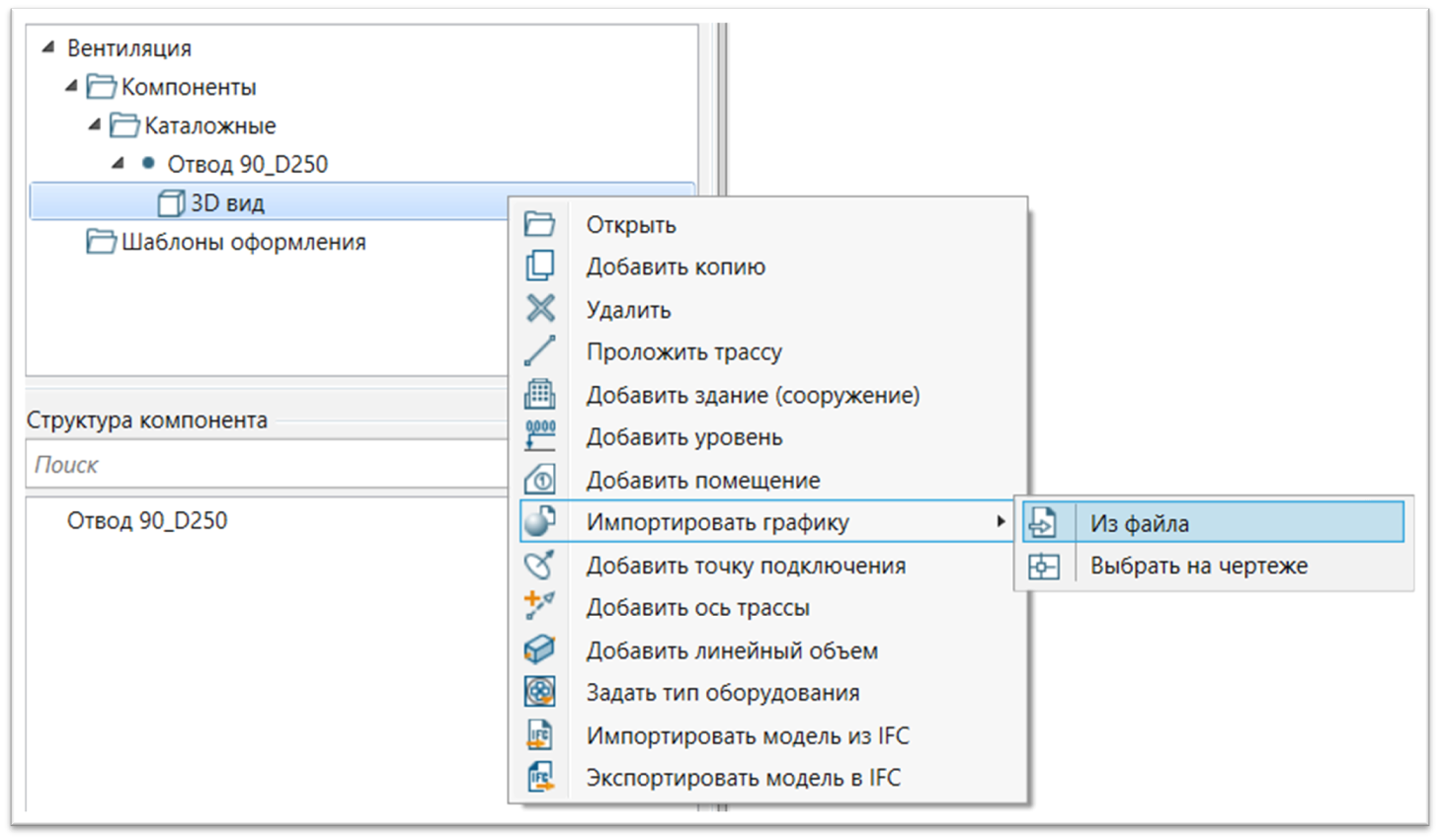

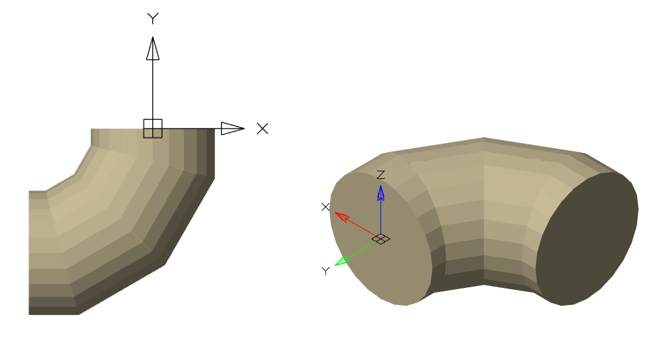

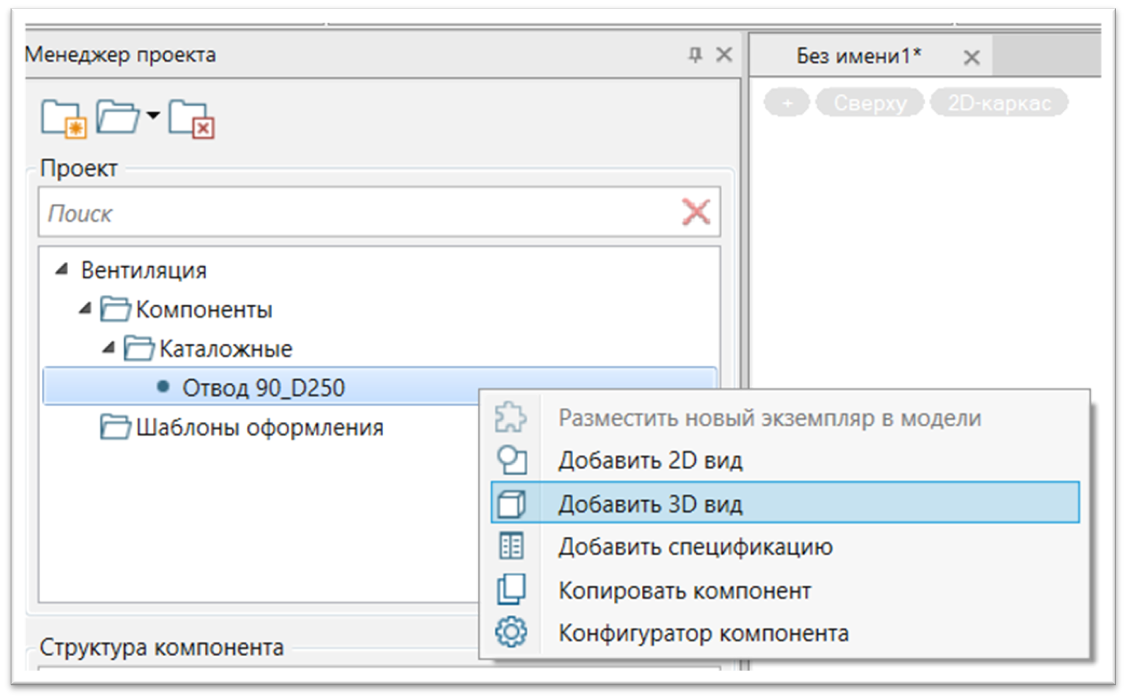

Далее необходимо импортировать графику для будущего фитинга. Для этого создаем 3D вид для компонента (Рис. 3) и импортируем в него графику из файла IFC (Рис. 4, Рис. 5).
Доступные форматы для импорта:
⦁ IFC
⦁ dwg
⦁ stp
⦁ step
⦁ 3ds
Рис. 4
![](/info/IT-specialistu/nanocad/fitingi/image7.png)
Рис. 5

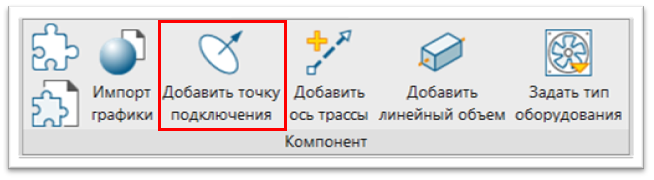

Когда графика загружена можно перейти к созданию точек подключения. Команда Добавить точку подключения (Рис. 6) расположена на вкладке Вентиляция панели Компонент.
![](/info/IT-specialistu/nanocad/fitingi/image9.png)
Рис. 6
Типы точек подключения:
⦁ Прямоугольник по 3 точкам
⦁ Круг по точке
⦁ Круг по 3 точкам
⦁ Эллипс по центру и полуосям
⦁ Эллипс по оси и полуоси

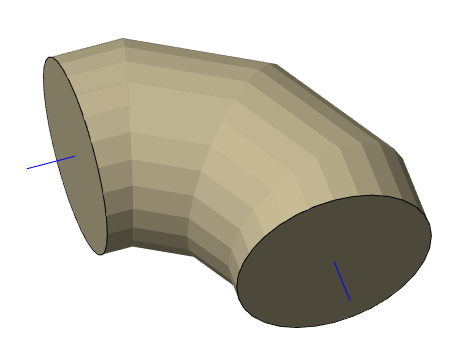

При создании точки подключения по 3 точкам важно выбирать точки против хода часовой стрелки. Тогда направление точки подключения будет “смотреть на вас”. На направление точки подключение указывает синий отрезок (Рис. 7).
Точка подключения должна смотреть в сторону подсоединяемого компонента.

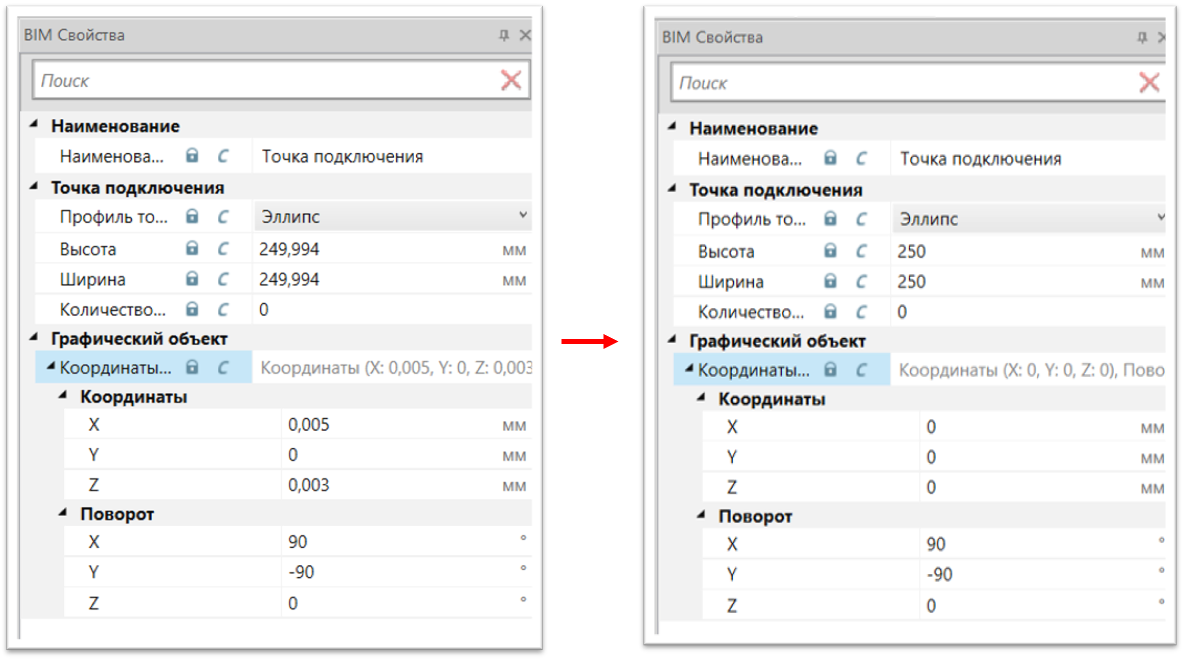

Для точки подключения вручную можно выставить координаты и габариты (Рис. 8). Важно выставить корректные габариты Высота, Ширина, так как от этого будет зависеть возможность использования создаваемого фиттинга в трассировке. Также необходимо уточнить координаты, так как точки подключения должны быть соосны для создания оси трассы.
Если направление оси точки подключения расположено неверно, то это можно исправить в группе свойств Поворот.
Дальнейший ход действий описан для фитингов. Работа с воздуховодами будет рассмотрена отдельно.

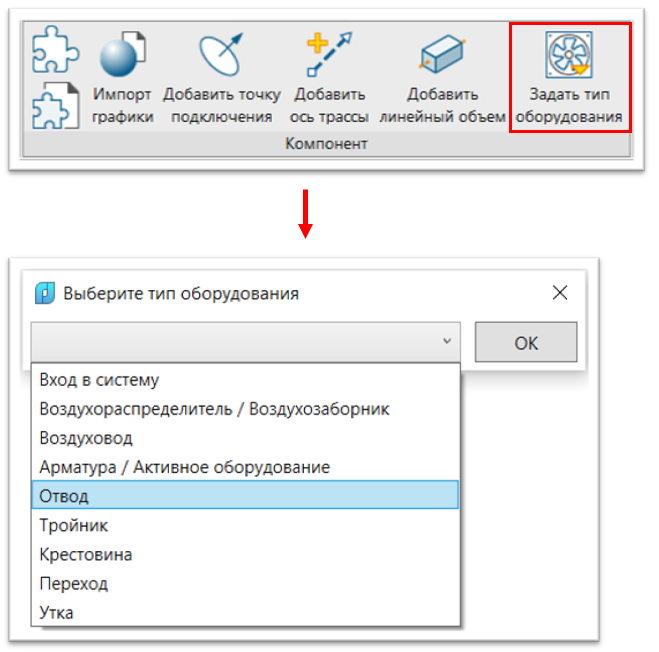

Для добавления характерных свойств оборудованию и определения оси трассы необходимо задать тип оборудования (Рис. 9) и поочередно выбрать точки подключения.
![](/info/IT-specialistu/nanocad/fitingi/image14.png)

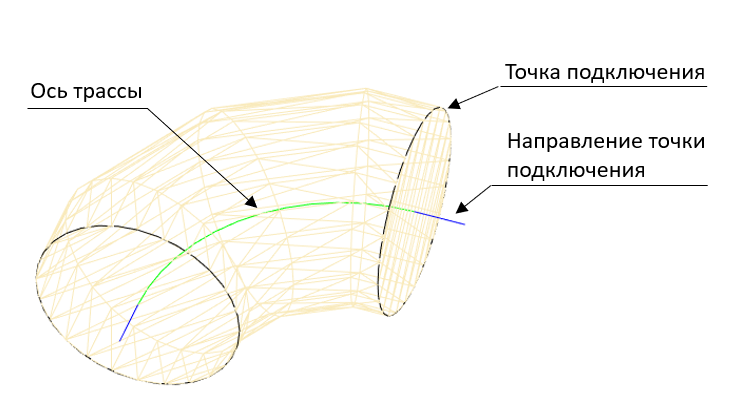

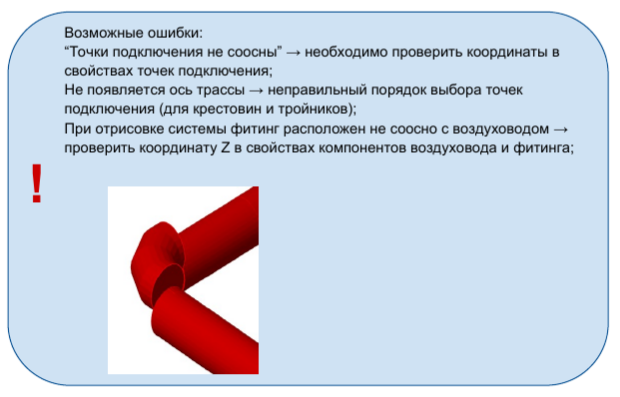

Если все сделано верно, то между точками подключения появится ось трассы (зеленая линия) (Рис. 10).
Отвод

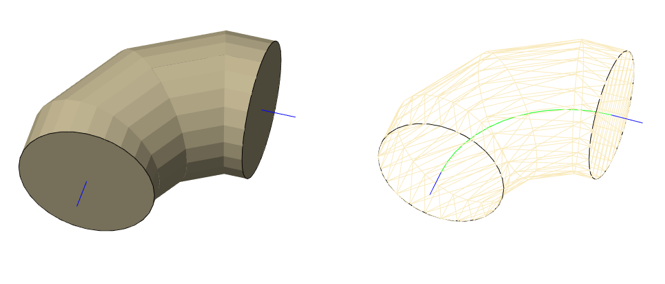

Для отвода создаем две точки подключения (Рис. 11). Задаем тип оборудования Отвод и поочередно выбираем созданные точки подключения. Проверяем, появилась ли ось трассы между точками подключения.
![](/info/IT-specialistu/nanocad/fitingi/image20.png)
В проекте выбираем команду Проложить трассу и проверяем, что для воздуховода такого же диаметра в Доступных соединительных элементах появился созданный отвод (Рис. 12).

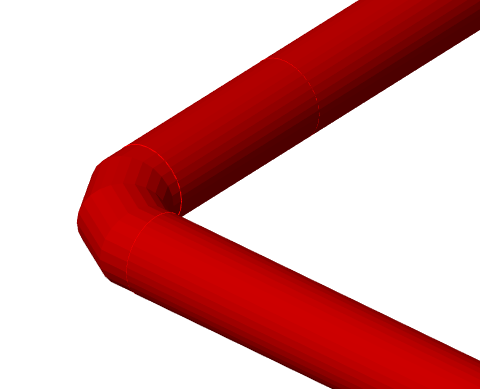

Проверяем, что при построении трассы отвод встает корректно (Рис. 13):
![](/info/IT-specialistu/nanocad/fitingi/image24.png)
Тройник

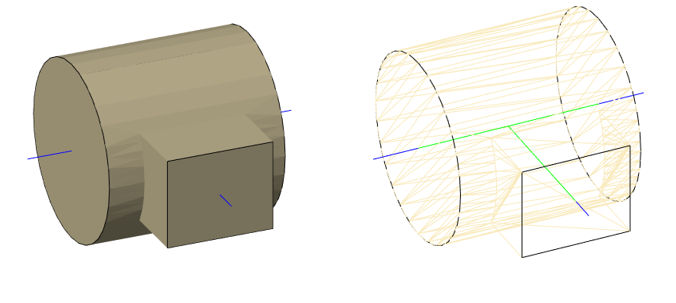

Для тройника создаем две точки подключения по кругу и 3 точкам и одну точку подключения по прямоугольнику и 3 точкам (Рис. 14). Задаем тип оборудования Тройник и поочередно выбираем созданные точки подключения. Проверяем, появилась ли ось трассы между точками подключения.

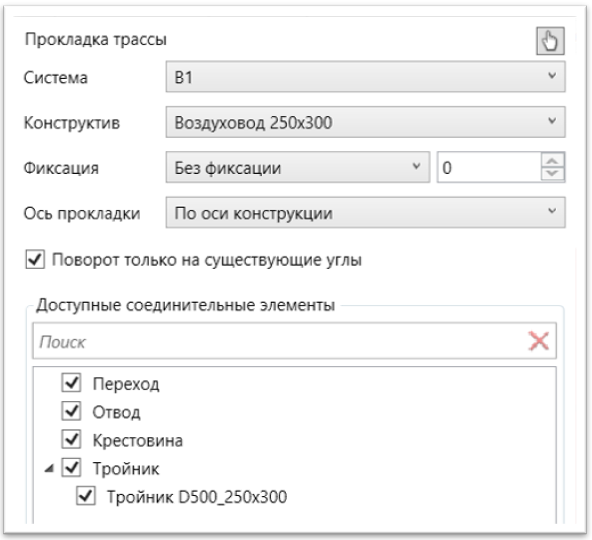

В проекте выбираем команду Проложить трассу и проверяем, что для воздуховода в Доступных соединительных элементах появился созданный тройник (Рис. 15).
![](/info/IT-specialistu/nanocad/fitingi/image28.png)

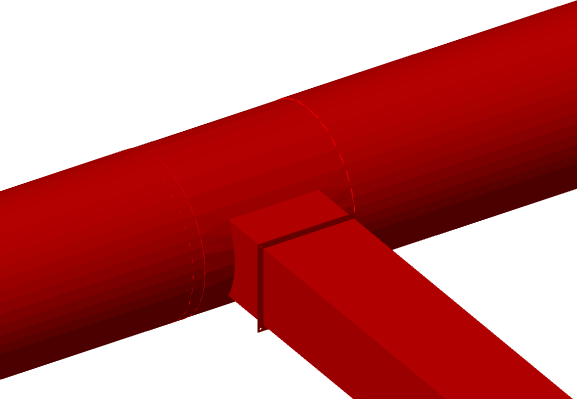

Проверяем, что при построении трассы тройник встает корректно (Рис. 16):
Крестовина

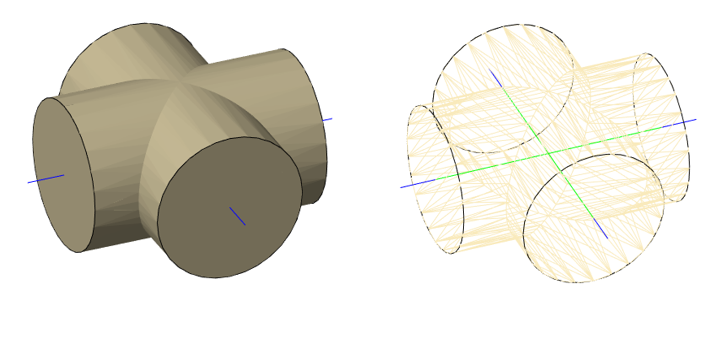

Для крестовины создаем четыре точки подключения (Рис. 17). Задаем тип оборудования Крестовина и поочередно выбираем созданные точки подключения. Проверяем, появилась ли ось трассы между точками подключения.

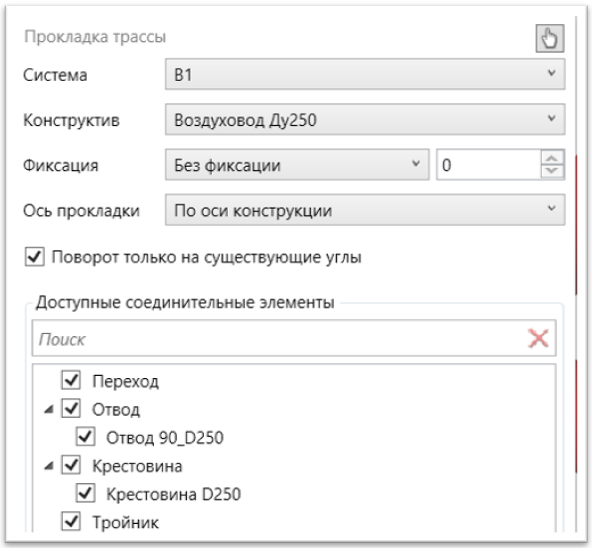

В проекте выбираем команду Проложить трассу и проверяем, что для воздуховода в Доступных соединительных элементах появился созданная крестовина (Рис. 18).
![](/info/IT-specialistu/nanocad/fitingi/image33.png)

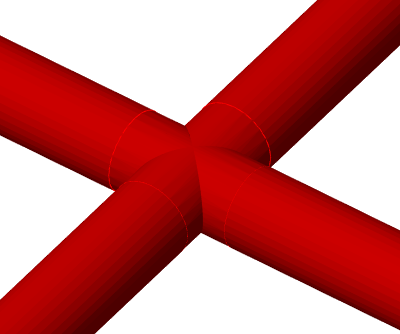

Проверяем, что при построении трассы крестовина встает корректно (Рис. 19):
Воздуховод

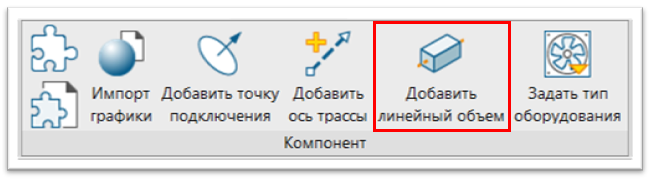

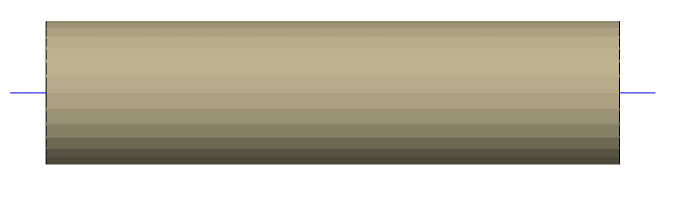

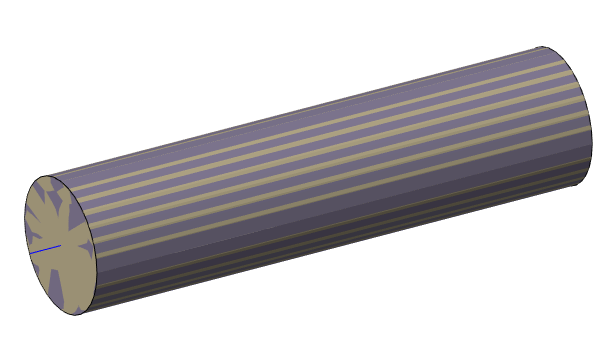

Для воздуховода создаем две точки подключения (Рис. 20). Далее необходимо задать рабочий объем для вентиляционных расчетов (Рис. 21). Для этого выбираем команду Добавить линейный объем и поочередно выбираем точки подключения.
В командной строке появится запрос Если необходимо, укажите графику для автоматической обрезки, выбираем подгруженную из IFC графику.

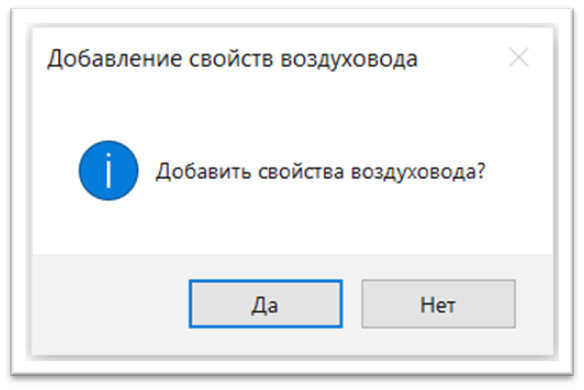

После добавления линейного объема появится диалоговое окно с предложением добавить свойства воздуховода (Рис. 22, Рис. 23). Добавление свойств позволит использовать сегмент воздуховода для вентиляционных расчетов (выбираем Да).
Задавать тип оборудования, как в предыдущих примерах, не требуется, так как мы в процессе выполнения команды Добавить линейный объем добавили свойства воздуховода.

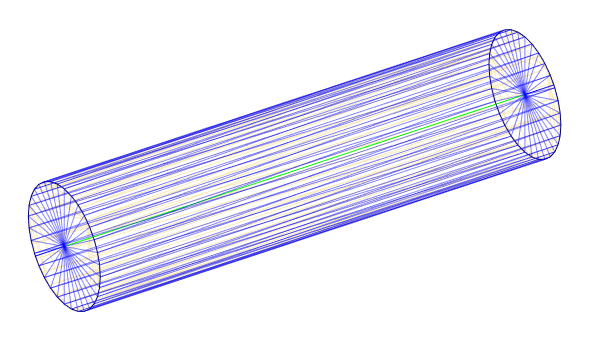

Перейдя в режим 2D-каркас проверяем наличие оси трассы (Рис. 24).

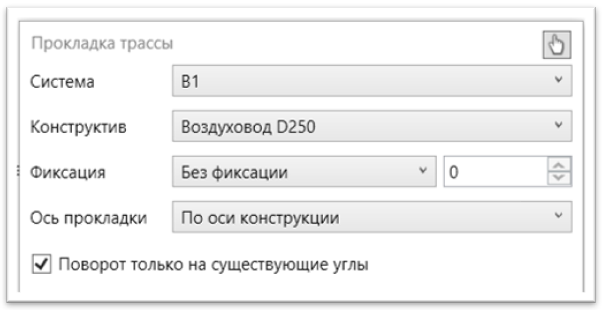

В проекте выбираем команду Проложить трассу и проверяем, что в поле Конструктив появился созданный нами воздуховод (Рис. 25).
![](/info/IT-specialistu/nanocad/fitingi/image46.png)
Спешим вам рассказать о наших действующих акция срок которых уже подходит к концу.
Успейте сделать выгодное приобретение лицензионного ПО с хорошей скидкой пока цены не стали выше!

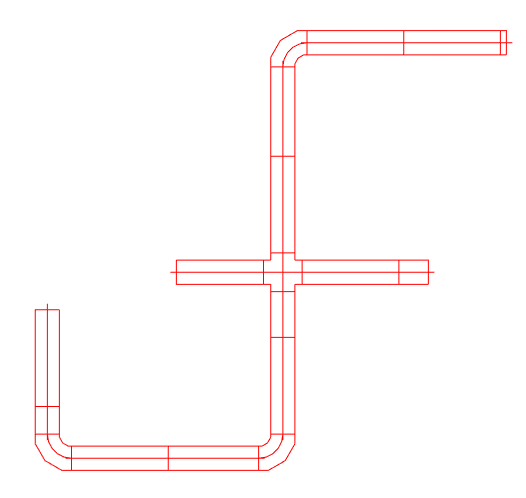

Проверяем работу воздуховода при построении трассы (Рис. 26):
