SolidWorks - Проектирование зданий и промышленных объектов

SolidWorks - проектирование зданий и промышленных объектов

При проектировании зданий важной составляющей процесса проектирования является архитектурная (дизайнерская) проработка проекта, требующая от САПР возможности описания внешних и внутренних форм будущего объекта. Для этого недостаточно создать интересные по форме геометрические объекты — требуется присвоить элементам 3D-модели текстуры соответствующих материалов из встроенной библиотеки текстур SolidWorks. Для получения фотореалистичных изображений могут быть также использованы возможности модуля PhotoWorks, входящего в пакет SolidWorks Professional.

С помощью SolidWorks были выполнены работы по проектированию составляющих частей комплекса и по взаимной увязке деталей и узлов и по окончательной сборке.

SolidWorks

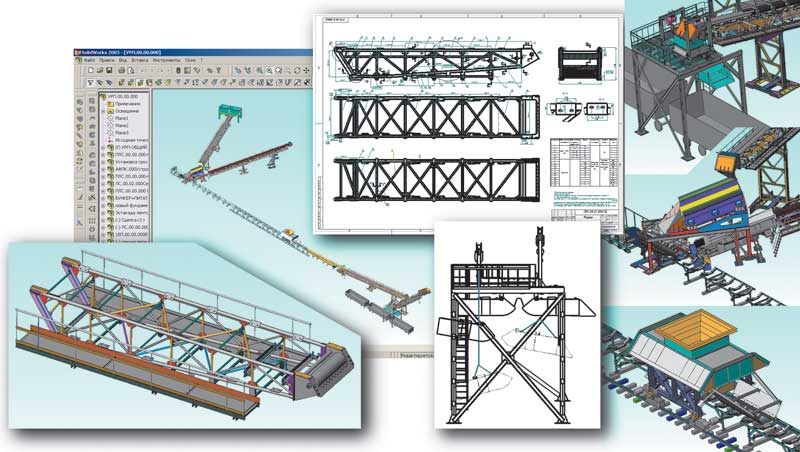

На этом рисунке показаны такие узлы комплекса, как опора ленточного конвейера, место погрузки угля в вагоны, бункер-питатель передвижной, место сортировки и устройство натяжное конвейера.

Специально для предварительной подготовки монтажа изделия в SolidWorks были разработаны технологические карты и технологические схемы монтажа сложных составных частей изделия, поставляемых на монтажную площадку в разобранном виде. Изготовление и монтаж изделия происходили при непосредственном участии проектировщиков, что ускорило монтаж, упростило понимание конструкции и последовательности сборки изделия. Важно отметить, что практически безошибочная собираемость была достигнута благодаря предварительной компьютерной сборке виртуальной модели комплекса в среде SolidWorks. Выявленное на этапе сборки расхождение на 200 мм в местах сопряжения механизмов объекта невелико по сравнению с общей длиной комплекса, составляющей более 200 м. Количество ошибок, обнаруженных при изготовлении узлов, сконструированных с помощью SolidWorks, было в несколько раз меньше, чем количество погрешностей узлов, спроектированных карандашом или с помощью систем 2D-моделирования.

Проектирование сварных конструкций

Рамные и ферменные сварные конструкции находят широкое применение в промышленном и гражданском строительстве. Сварные фермы используются в силовых конструкциях подъемно-транспортной техники, радиобашен и мачт, в перекрытиях цехов и ангаров и т.п. Фермы по сравнению со сплошными балками более экономичны по затрате металла, им можно легко придать любую форму в соответствии с условиями технологии, работы под нагрузкой или архитектуры; они относительно просты в изготовлении. Фермы применяют при самых разнообразных нагрузках и, в зависимости от назначения, придают им различную конструктивную форму — от легких прутковых конструкций до тяжелых, стержни которых могут компоноваться из нескольких элементов крупных профилей или листов. К примеру, в строительстве наибольшее распространение имеют разрезные балочные фермы — как самые простые в изготовлении и монтаже.

Постоянный рост требований к качеству выполнения проектно-конструкторских работ, а также необходимость точного расчета массовых и прочностных характеристик сварных конструкций на этапе проектирования являются важными факторами, заставляющими проектировщиков применять в повседневной практике различные средства автоматизации. Этот вопрос особенно актуален, например, для ферм подвижных крановых установок и покрытий больших пролетов строительных сооружений, где уменьшение веса дает большой экономический эффект.

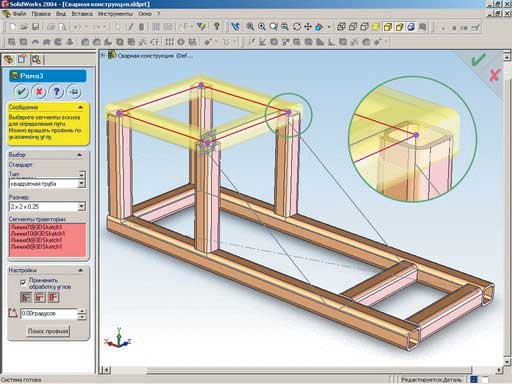

Все эти факторы обусловили появление в начале 2000-х годов в базовой конфигурации SolidWorks специального инструментария для проектирования сварных конструкций. Создание сварной конструкции проводится по любому набору плоских или трехмерных эскизов в файле детали. Такой подход позволяет использовать для детального проектирования компоновочные эскизы без сложной прорисовки конструктивно-силовой схемы. Любой профиль определяется параметрами «Стандарт» (ГОСТ, ISO или ANSI), «Тип» и «Размер». Каждый тип профиля включает несколько типоразмеров. Указав в графической области тот или иной эскиз и выбрав нужный профиль из списка, можно несколькими движениями мыши сформировать основание рамы

SolidWorks

К сварным элементам в SolidWorks относятся: сортамент (уголки, швеллеры, двутавры, трубы круглого, квадратного, прямоугольного сечения и т.д.), элементы разделки под сварку, концевые заглушки, косынки и элементы сварного шва. База данных профилей настраивается под конкретный набор типоразмеров профилей, используемых в производстве, и может быть пополнена пользователем.

При оформлении чертежа сварной конструкции SolidWorks позволяет проставлять позиции на составляющие элементы (несмотря на то, что проектирование идет в файле детали) и составлять спецификацию на входящие в конструкцию составляющие. На чертеж может быть добавлена специальная таблица вырезов с указанием наименования и длин обрезаемых профилей. Элементы таблицы вырезов наследуют свойства пользователя от эскиза профиля и элемента сварной конструкции. Можно назначать новые свойства или изменять существующие. Например, можно добавить свойство «Масса» и связать его с массовыми характеристиками модели. Создание связи между двумя этими свойствами позволит программе SolidWorks рассчитать массу твердого тела и отобразить ее в таблице вырезов. Система также автоматически выполнит расчет свойства «Длина» и покажет его в таблице вырезов. Таким образом, SolidWorks имеет достаточный набор средств для проектирования рамных и ферменных металлоконструкций с использованием сварных соединений.

Инженерный анализ строительных конструкций

В практике строительства часто возникают задачи оценки несущей способности и деформативности конструкций, зависящие от большого количества факторов. К таким факторам относятся многовариантный характер нагружения, сложные физические свойства материалов, особенности технологии изготовления и монтажа объектов, дефекты конструктивных элементов, приобретенные как во время изготовления, так и при эксплуатации сооружений. Поэтому судить о несущей способности можно только после большого количества расчетов, испытаний материалов и фрагментов конструкций.

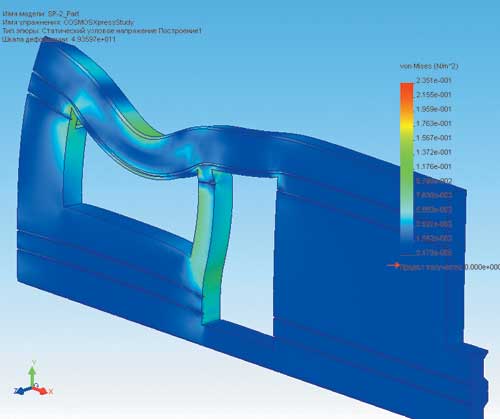

SolidWorks предлагает мощные средства компьютерного моделирования и инженерного анализа характеристик строительных конструкций, позволяющие значительно продвинуться в решении этой задачи. В первую очередь к ним можно отнести функцию COSMOSXpress, входящую в базовый конструкторский модуль и предназначенную для быстрого анализа прочностных характеристик проектируемых блоков. Во-вторых, одним из серьезных и функциональных средств анализа является специализированный модуль COSMOSWorks, предназначенный для выполнения детальных расчетов с учетом различных факторов нагружения, оптимизации конструкции и вариантов решения задач.

SolidWorks

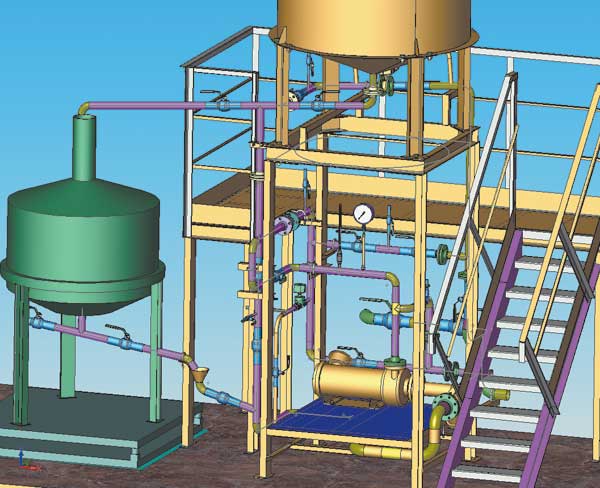

Проектирование трубопроводов

Для проектирования трубопроводов в пакете SolidWorks Premium предусмотрен специальный модуль, получивший название Routing .

Модуль позволяет выполнять трехмерную прокладку трасс трубопроводов в сборочных моделях SolidWorks. Routing включает библиотеку стандартных изделий, которая содержит более 1700 стандартизованных деталей и узлов с различными вариантами исполнения. Библиотеку можно пополнять (предусмотрена возможность создания пользовательских библиотек элементов или добавления их в стандартную).

SolidWorks

Пользователи Routing могут проектировать как типовые, так и гнутые или гибкие трубопроводы. SolidWorks не только автоматически вычислит длину каждого такого сегмента, но и автоматически создаст таблицу гибов для передачи ее на трубогибочный станок. Как и любые другие объекты SolidWorks, все отчетные таблицы, создаваемые в модуле проектирования трубопроводов, ассоциативно связаны с реальным трехмерным проектом и автоматически корректируются при каждом внесении изменений. Разумеется, все отчетные таблицы могут быть отображены на чертеже трубопровода. Используя данные функциональные возможности, пользователи системы могут моделировать не только металлические гнутые трубопроводы — например змеевики систем охлаждения, — но и разного рода гибкие шланги — например, подводные шланги гидравлических и пневматических систем. Гнутые элементы могут стыковаться с прямыми или другими гнутыми трубами в любом порядке и в любом сочетании как с использованием трубопроводной арматуры, так и с помощью сварки. Более того, при необходимости для каждого стандартного библиотечного элемента трубопроводной арматуры можно задать, какие его точки должны стыковаться только с гнутыми, а какие — только с традиционными трубами. Так можно создать, например, фитинг для стыковки отвода трубопровода с гибким шлангом.

SolidWorks позволяет построить достаточно гибкий комплекс автоматизации работ для проектных организаций в области строительного проектирования.
