Компания ИЕСофт (ИнфоСАПР) подготовила несколько статей о модуле nanoCAD Организация:

  • nanoCAD Организация. Установка и настройка
  • nanoCAD Организация. Команды

Данная статья расскажет об основных возможностях модуля Организация в работе САПР-менеджера

--------------------------------------------------------------------------------------------------------------------------------------------

nanoCAD Организация.

Установка и настройка image10.png

Модуль “Организация” предназначен для управления, передачи и контроля настроек

САПР. Управление настройками осуществляется с рабочего места САПР-менеджера.

Возможности САПР-менеджера:

  • формирование комплектов настроек nanoCAD
  • тиражирование настроек по группам пользователей
  • управление режимом обновления настроек на рабочих местах



Виды тиражируемых настроек:

  • файлы формата *.dwg, *.dwt
  • файлы стандартов *.dws
  • штриховки *.pat
  • настройки плоттеров и стилей печати *.pc3, *.stb, *.ctb
  • шрифты *.shx
  • скрипты *.lsp
  • файлы конфигурации *.cfg

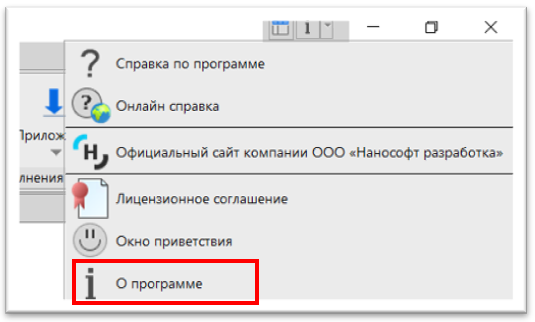

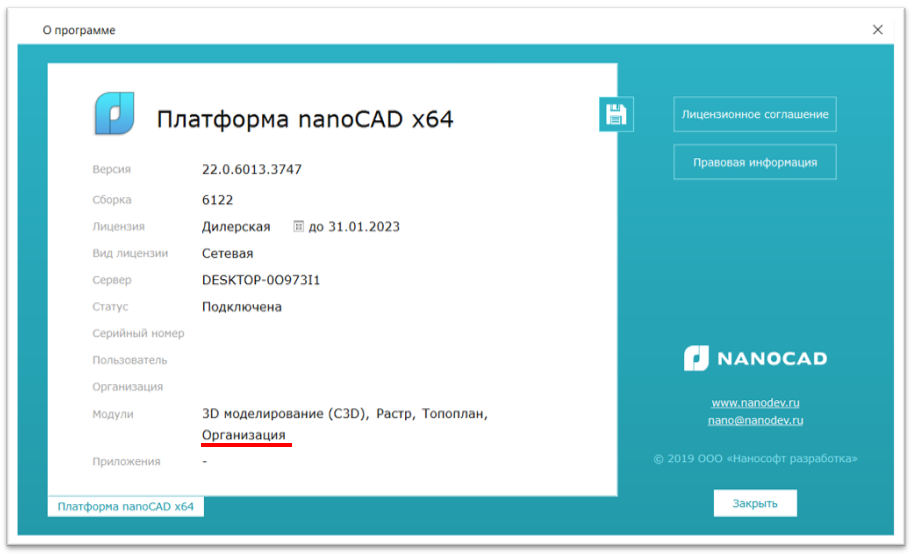

Наличие модуля Организация необходимо проверить на рабочих местах как администратора, так и пользователей:


Рабочее место администратора САПР


Установка


Модуль организация активируется только на сетевой лицензии. Для организации рабочего места администратора установка nanoCAD производится с помощью дополнительно ключа стандартного инсталлятора.

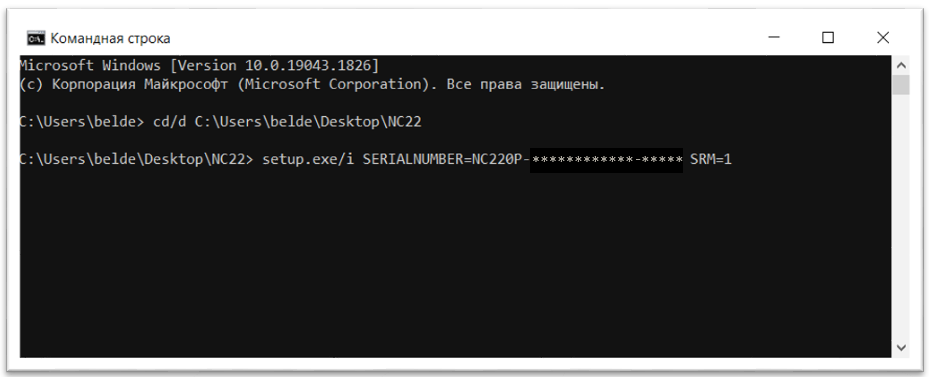

Необходимо вызвать командную строку cmd.exe и определить папку, в которой развернут дистрибутив nanoCAD:

  • Путь к дистрибутиву: cd/d C:\Users\Имя пользователя\Desktop\NC22
(в нашем случае папка с дистрибутивом “NC22” расположено на рабочем столе)
После этого необходимо запустить установщик nanoCAD с вашим серийным номером и ключом SRM=1 для доступа к командам администратора:

  • Запуск приложения установщика с правами администратора:
setup.exe/i SERIALNUMBER=Серийный номер SRM=1




Далее откроется окно с обычной установкой программного продукта. Необходимо выполнить установку и подключиться к серверу лицензий.

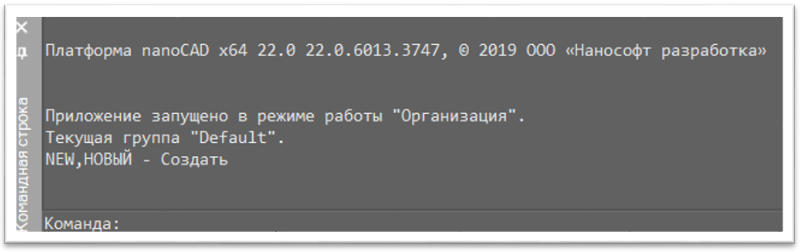

При открытии продукта nanoCAD в командной строке появится сообщение о режиме работы “Организация”:



Структура хранилища
Хранилище данных может быть расположено как в сетевой папке, так и на FTP-сервере.

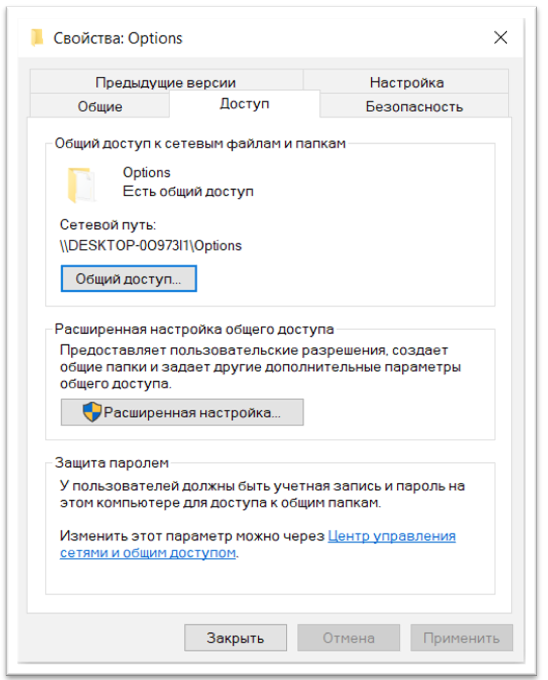

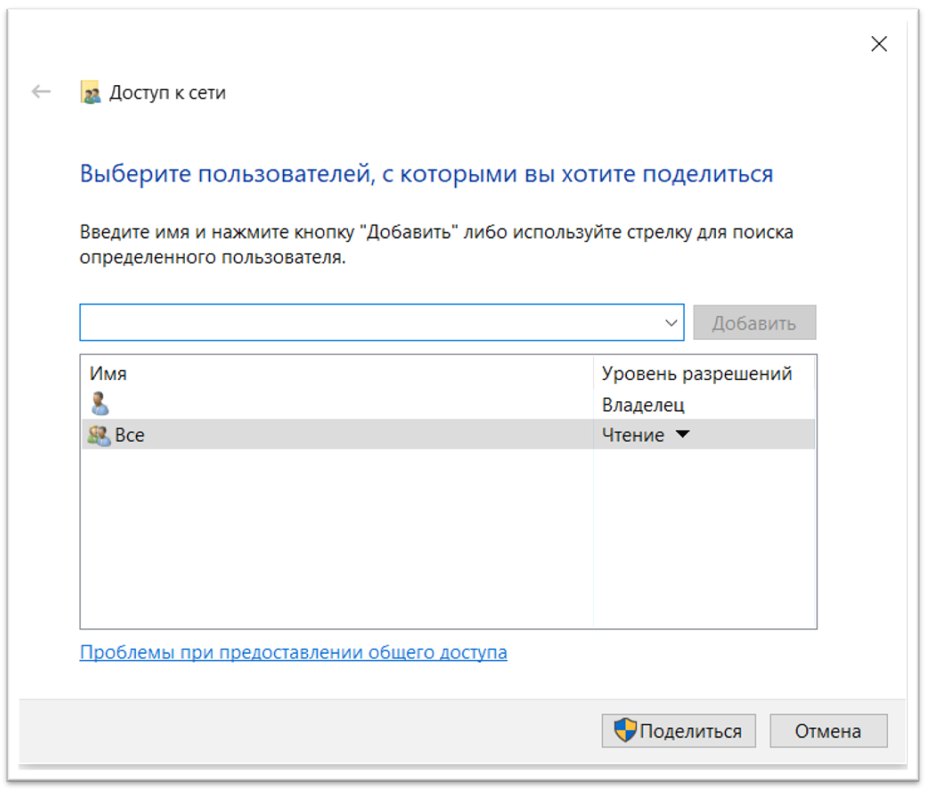

При использовании сетевой папки нужно убедиться, что доступ к ней обеспечен для всех пользователей.



  • При использовании FTP-сервера нужно убедиться, что он поддерживает пассивный режим.

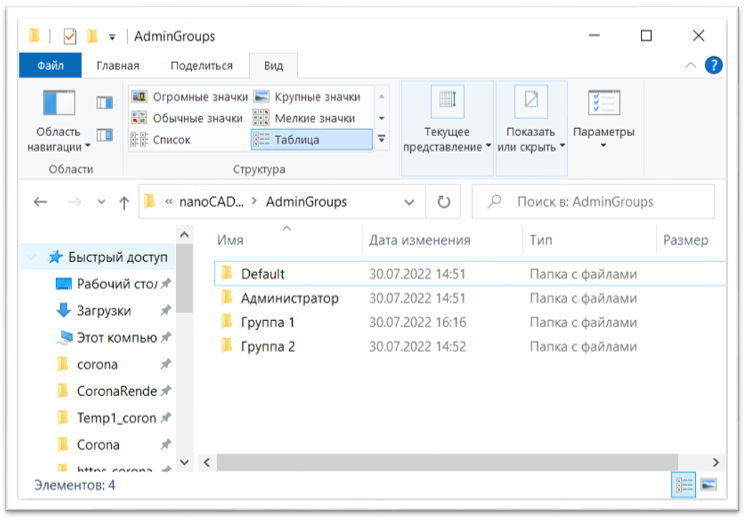

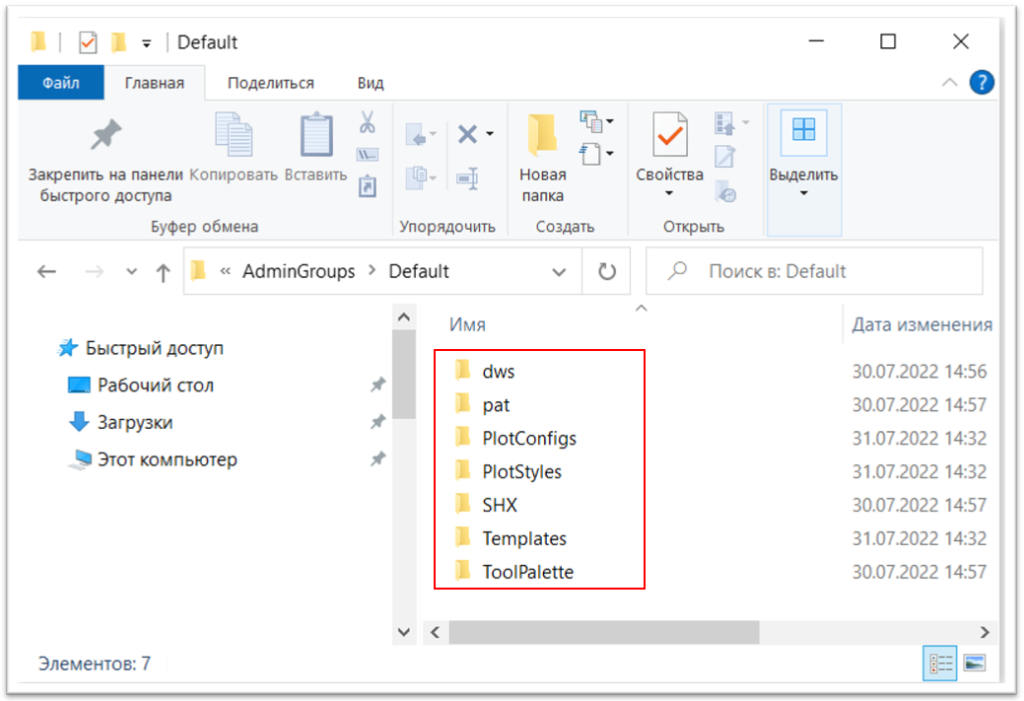

Необходимо создать структуру папок для хранения настроек групп пользователей. В каталоге С:\Users\<AdminUserName>\AppData\Roaming\Nanosoft\nanoCAD x64\ размещается папка AdminGroups, которая содержит в себе настройки, распределенные по группам пользователей. В примере 4 группы настроек: Default, Администратор, Группа 1 и Группа 2.





В каждой папке могут В каждой папке могут находиться следующие разделы настроек:
Доступные для использования разделы настроек прописаны в файле sharedSettingsBinding.xml.


Файлы настроек


NANOSOFT.exe.ini

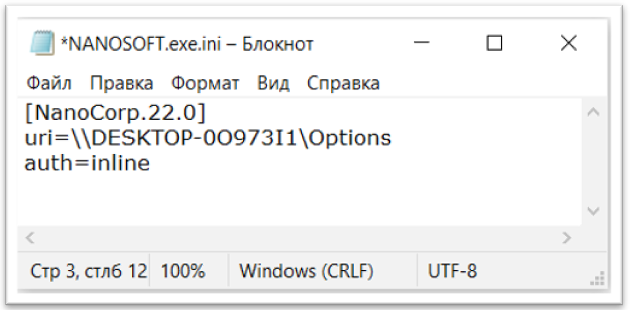

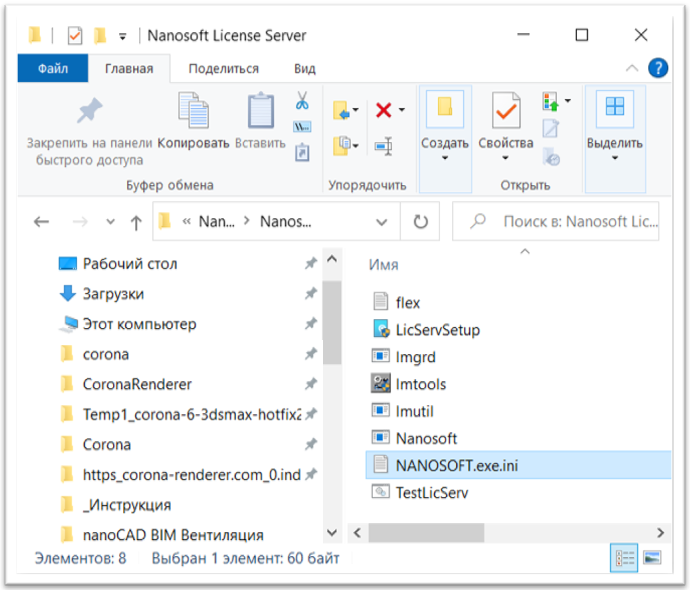

В папке с сервером лицензий C:\Program Files (x86)\Nanosoft\Nanosoft License Server необходимо создать текстовый файл NANOSOFT.exe.ini  и прописать в нем путь к файлу sharedSettingsBinding.xml. Путь может указывать на FTP-сервер или общий сетевой ресурс.
В нашем случае файл  sharedSettingsBinding.xml расположен в папке Options.




Файл NANOSOFT.exe.ini нужен для того, чтобы считывание путей к хранилищу файлов происходило автоматически.

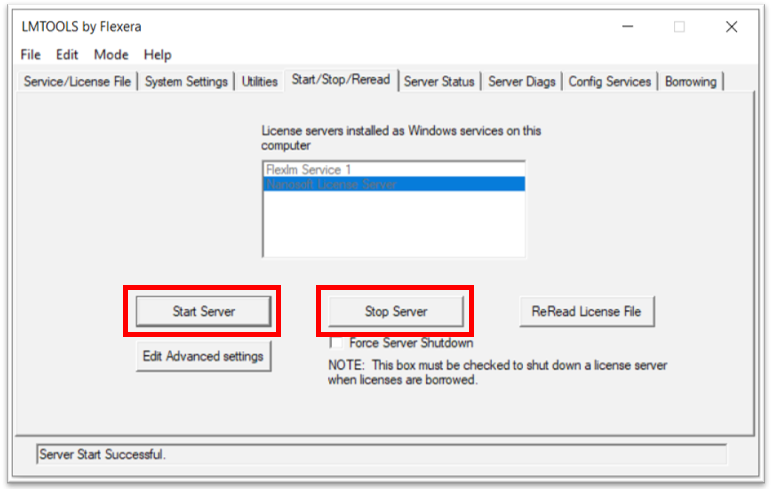

После внесения изменений в файл NANOSOFT.exe.ini необходимо перезапускать сервер с помощью приложения lmtools. Путь к приложению: C:\Program Files (x86)\Nanosoft\Nanosoft License Server.


groups.xml

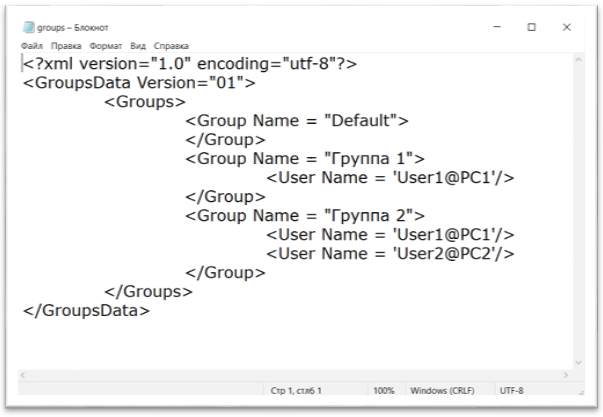

Определение групп пользователей производится в файле groups.xml, расположенном по пути С:\Users\<AdminUserName>\AppData\Roaming\Nanosoft\nanoCAD x64 22.0\SharedSettings



Группа Default установлена по умолчанию. В нее не нужно прописывать пользователей.
Если пользователь не включен ни в одну группу, то он автоматически будет к ней причислен.
Имя пользователя задается через форму User1@PC1, где User1 это имя пользователя, а PC1 - это имя компьютера.

! Пользователь может быть прописан в нескольких группах одновременно. При смене группы пользователем и перезапуске сеанса программы, рабочее место перенастроится под новые требования.

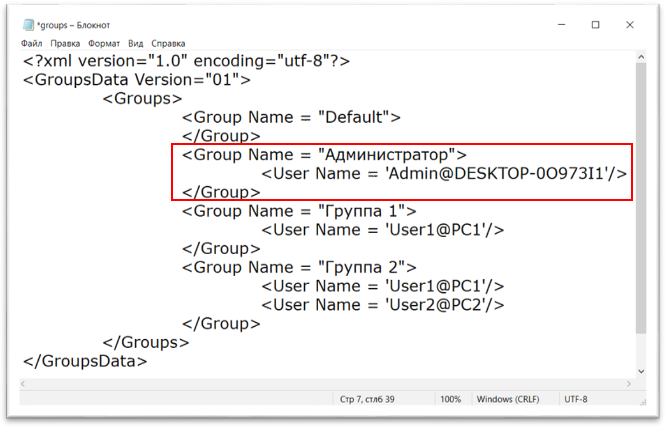

Создание новой группы пользователей происходит путем редактирования файла groups.xml. Его можно открыть текстовым редактором и прописать новую группу. В примере создана группа “Администратор”.



groupmembers.xml

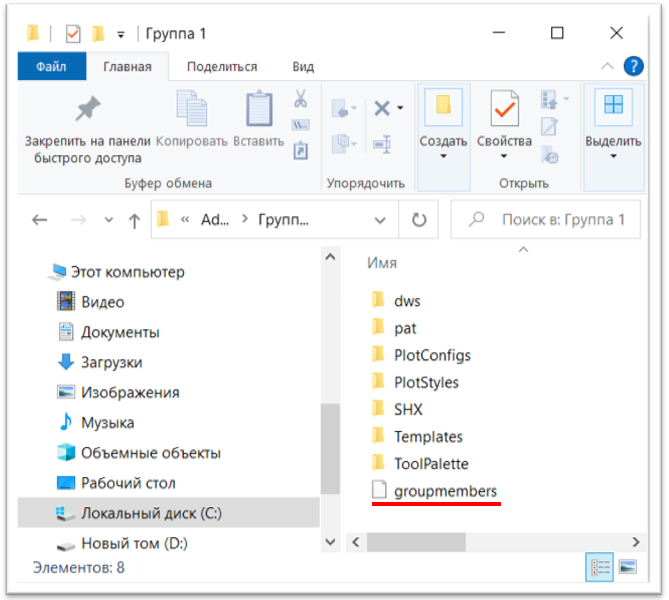

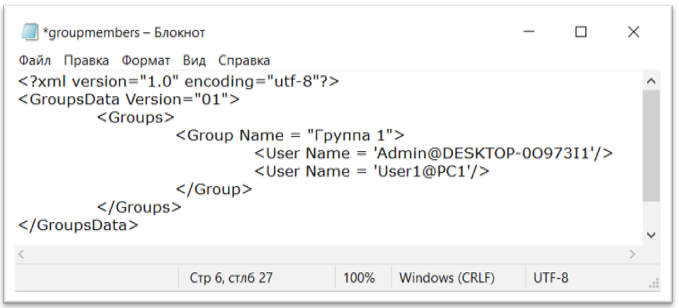

В папке каждой группы пользователей (кроме Default) должен находиться файл groupmembers.xml. Он содержит список пользователей группы. Файл должен располагаться в папке группы, состав которой он описывает. В примере в состав группы Группа 1 внесено два пользователя: администратор и User1.



! Состав групп в файле  groupmembers.xml должен соответствовать составу в groups.xml.

sharedSettingsBinding.xml

Тиражирование файлов настраивается в документе sharedSettingsBinding.xml расположенном по пути C:\ Users\<CurrentUser>\AppData\Roaming \Nanosoft\<nanoCAD x64 xx.x>\SharedSettings



По умолчанию документ содержит следующие категории файлов для тиражирования:

  • SHX
  • LIN
  • DWT
  • PC3
  • CTB, STB
  • PAT
  • NTC
  • DWS
  • XML



Для разных категорий файлов можно настроить режим передачи настроек от администратора на рабочие места. Предусмотренные режимы:

  • Append - при выгрузке добавляются новые файлы; если папка отсутствует, то она будет создана автоматически
  • ForceUpdate - файлы добавляются также, как и в режиме Append; если файлы уже существуют, то они обновятся
  • Strict- на рабочем месте создается структура, идентичная структуре администратора; отличные файлы могут быть удалены



Режимы прописываются следующим кодом:

  • ‘localeAM’ - Append
  • ‘localeFUM’ - ForceUpdate
  • ‘localeSM’ - Strict

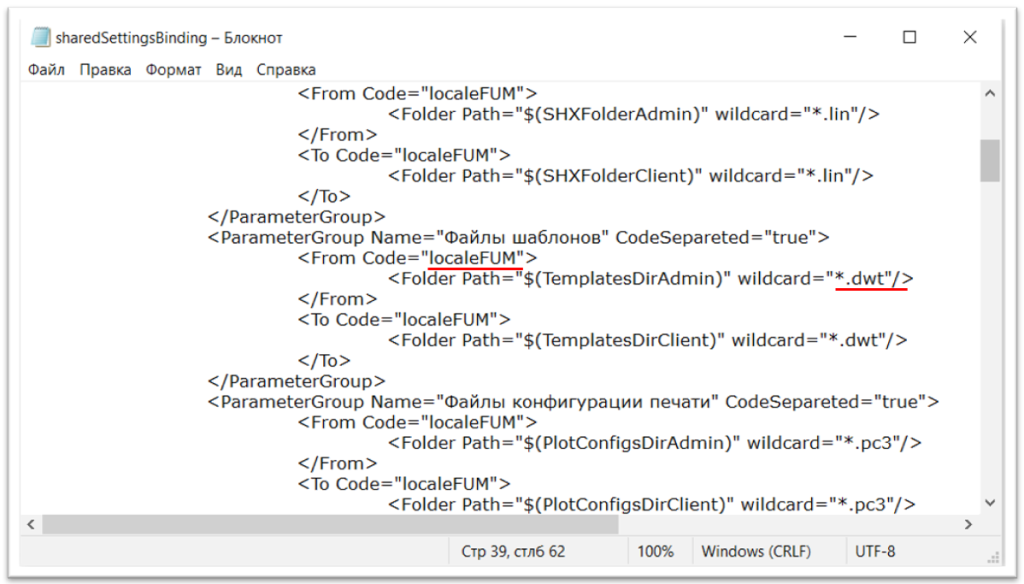

В примере для файлов шаблонов с расширением .dwt установлен режим передачи настроек ForceUpdate

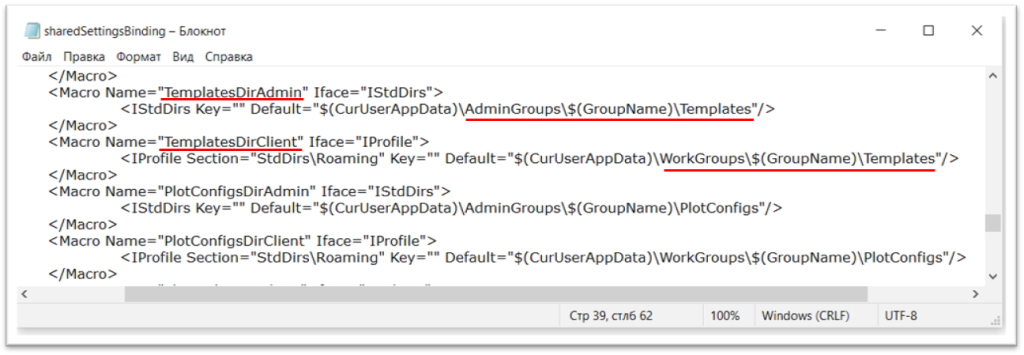

Также в файле sharedSettingsBinding.xml прописаны пути распространения настроек:


sharedSettingsPrefs.xml

Стандартные дисциплины описываются в файле sharedSettingsPrefs.xml, расположенном по пути C:\ Users\<CurrentUser>\AppData\Roaming \Nanosoft\<nanoCAD x64 xx.x>\SharedSettings. С помощью данного файла можно добавлять новые дисциплины и редактировать уже имеющийся.

Синтаксис описания набора путей:

 C   редактируемая общая папка
 c  нередактируемая общая папка
 L  редактируемые стандартные папки
 l  нередактируемые стандартные папки
 R  редактируемые папки рабочей группы
 r  нередактируемые папки рабочей группы

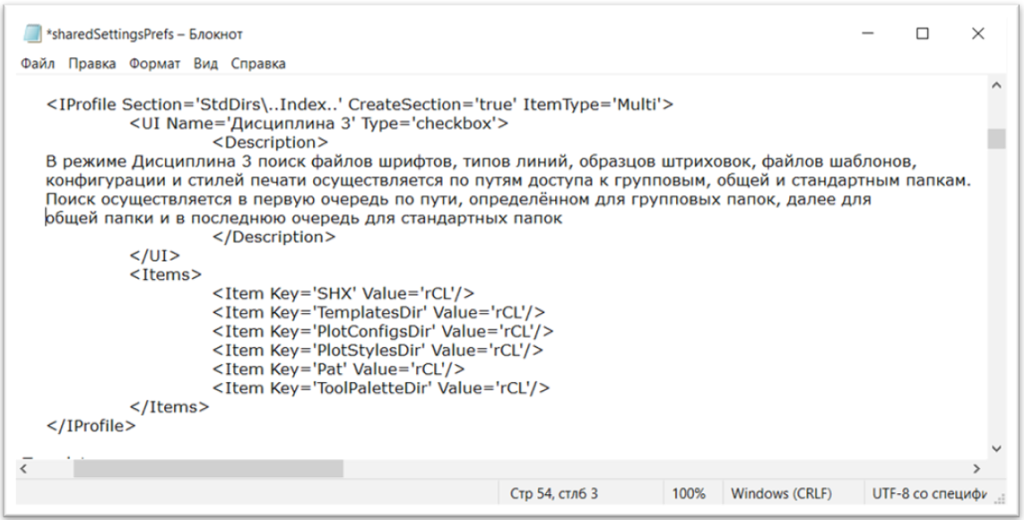

Пример описания дисциплины Дисциплина 3:


Параметр Value описывает набор путей, по которым будет происходить поиск файлов. Приоритет файлов определяется порядком в буквенной последовательности.

Значение rCL расшифровывается следующим образом: путь для рабочей папки нередактируемый, пути для общей папки(С) и стандартных папок(Д) можно дополнить и изменить.
