Эта статья покажет преимущества использования зависимых свойств на примере сборки.






nanoCAD BIM Вентиляция.Зависимые свойства

В программе есть возможность задавать зависимость между свойствами компонентов.

Рассмотрим пример задания зависимости между свойством цвета сборки и цветом входящего в нее оборудования.

Сборка представляет из себя вентилятор с мягким соединителем.

Шаг 1. Создание новой опции для сборки

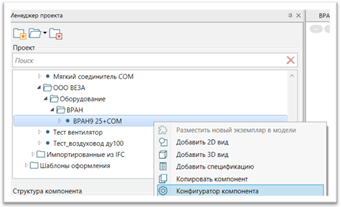

Для начала необходимо создать параметр в сборке, к которому будут обращаться зависимости. Для этого заходим в конфигуратор компонента и создаем новую опцию.

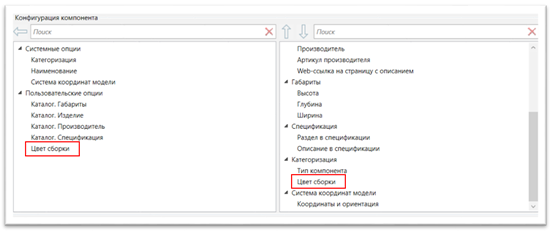

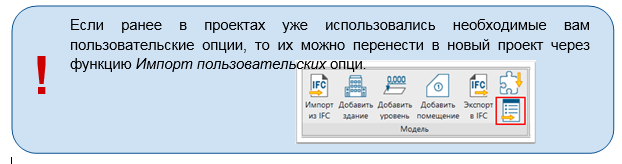

    После создания опции переименуем ее и добавим к нашему компоненту.




Теперь мы имеем сборку ВРАН9 25+СОМ, в которой есть параметр Цвет сборки.

Шаг 2. Установить для параметра свойство экземпляра

Чтобы задать свойству значение зависимости, оно должно быть свойством экземпляра (т.е. может быть разным для установленных в проекте экземпляров).

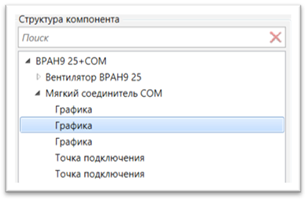

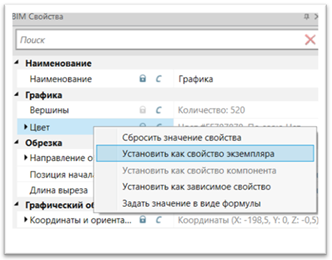

В Менеджере проекта необходимо выбрать оборудование, в структуре компонента выбрать графику оборудования, а в BIM-свойствах назначить параметру Цвет свойство экземпляра. Операцию необходимо проделать для всего оборудования, цвет которого будет зависим от цвета сборки.

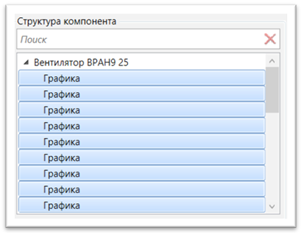

Все элементы графики в структуре компонента можно выбрать клавишей SHIFT и установить для параметра Цвет свойство экземпляра:





Шаг 3. Назначение свойствам зависимости

Теперь, когда цвет оборудования задан параметром экземпляра, в структуре сборки можно назначить для него свойство зависимости.

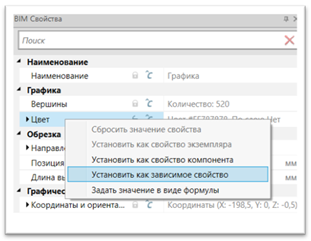

Выбираем в Менеджере проекта сборку, в структуре компонента выбираем элементы графики, а в BIM-свойствах для параметра Цвет устанавливаем зависимость.

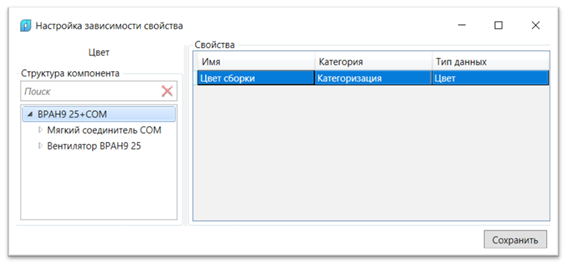

В открывшемся окне Настройка зависимости свойств выбираем параметр Цвет сборки. Таким образом мы связываем цвет графики входящего в сборку оборудования с параметром сборки Цвет сборки.

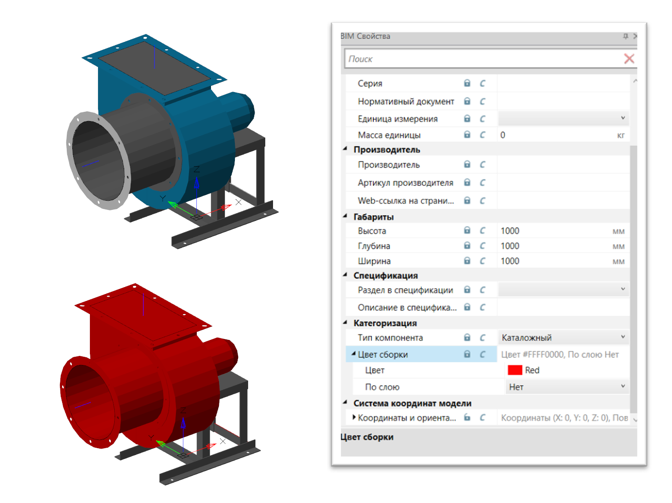

Теперь, изменяя параметр Цвет сборки, мы будем видеть, что цвет вложенного оборудования также изменился:
