Экспорт в Excel (АР, КР, ИОС, BIM)

Пакетная выгрузка спецификаций из модели в формат Excel.

Эффект от применения:

  • Моментальная выдача данных из моделей в табличной форме;

  • Дополнительный инструмент для обработки данных из модели.



Экспорт в Excel (АР, КР, ИОС, BIM)

Пакетная выгрузка спецификаций из модели в формат Excel.

Эффект от применения:

  • Моментальная выдача данных из моделей в табличной форме;

  • Дополнительный инструмент для обработки данных из модели.

Назначение программы

Основное назначение программы Инструмент "Выгрузка спецификаций в Excel":
  • выгрузка информации из спецификаций в Excel
Развитие:
  • загрузка информации из Excel в модель на основе выгруженной спецификации (изменение данных модели в Excel)

Описание интерфейса

Основные элементы управления:

инструмент Выгрузка спецификаций в Excel Основные элементы управления

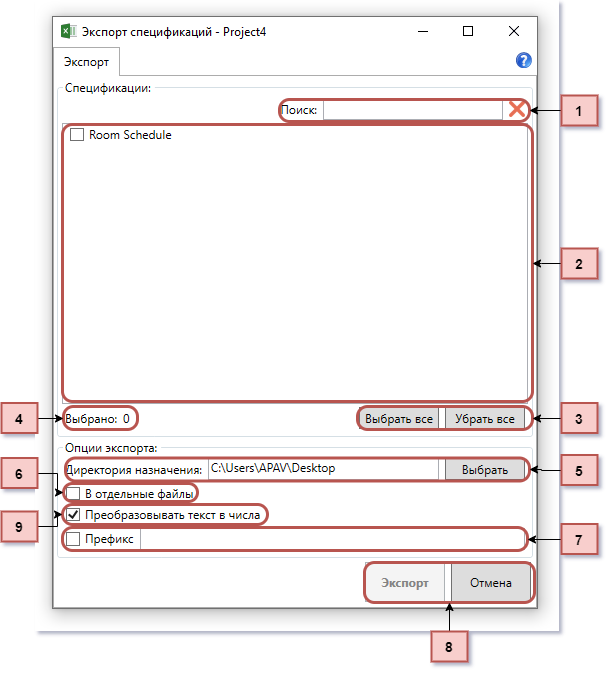

Рисунок 2 — Основные элементы управления



  1. Поиск: позволяет искать спецификации по содержащимся в них словам;
  2. Выбор спецификаций: позволяет произвести выбор спецификаций проекта, которые необходимо выгрузить; Выделить сразу несколько спецификаций можно при помощи клавиш «Shift» и «Ctrl»
  3. Выбрать/убрать все: быстрый выбор всех спецификаций или наоборот отмена выделения для всех спецификаций;
  4. Выбрано: показывает количество выбранных видов спецификации;
  5. Выбрать: позволяет выбрать директорию, в которую будет произвиться экспорт;
  6. В отдельные файлы: если опция активна, то экспорт специфкаций будет производиться в отдельные файлы, каждый экспортированный отдельный файл формата Excel будет иметь наименование в соответсвии с наименованием спецификации. Если опция неактивна, то спецификации будут выгружаться в один файл с наименованием текущего проекта, а спецификации будут в нем листами;
  7. Префикс: если опция активна, то в начало наименования файла вставляется строка префикса;
  8. Экспорт/Отмена: начало операции/завершение плагина;
  9. Преобразовывать текст в числа: если опция активна, то все строки, которые могут быть конвертированы в вещественные числа будут конвертированы (по умолчанию функция включена).

После нажатия на кнопку 'Экспорт' будет запущен процесс экспорта спецификаций в Excel. При этом будет показано окно процесса экспорта

Процесс экспорта

Рисунок 3 — Процесс экспорта



При нажатии на кнопку 'Отмена' процесс экспорта будет остановлен на текущем этапе выполнения. То что было экспортировано до отмены будет сохранено.

Обнаружение файлов в месте сохранения

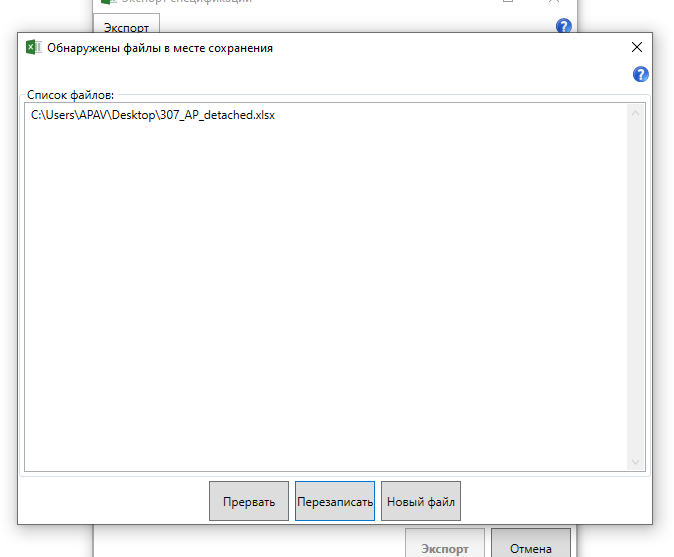

Рисунок 4 — Обнаружение файлов в месте сохранения



При совпадении имени экспортируемого файла будет предложено:

1.       Прервать экспорт всех файлов;

2.      Продолжить с перезаписью файла;

3.      Продолжить с добавлением (для файлов с совпадающим названием будет создан новый файл с цифровым индексом в конце имени).

После окончания экспорта будет предложено открыть папку сохранения:

инструмент Выгрузка спецификаций в Excel Конвертация строк в числа

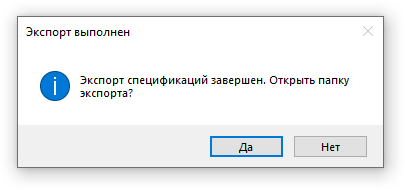

Рисунок 5 — Диалоговое окно завершения



Особенности выгрузки числовых значений спецификации

При выгрузке числовых значений спецификаций, таких как значения площади помещения, объема, параметры геометрии элементов и т.д. требуется, чтобы значения в ячейках спецификации Excel содержали только число.

инструмент Выгрузка спецификаций в Excel Выгрузка строк

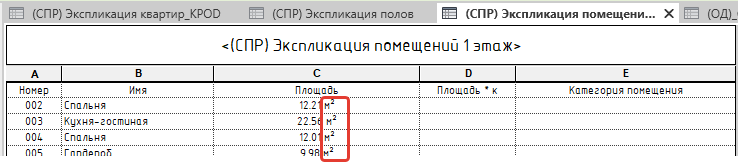

Рисунок 6 — Значения ячеек содержат размерности площади, ячейки будут выгружены как строки с разделителем точка



инструмент Выгрузка спецификаций в Excel Выгрузка чисел

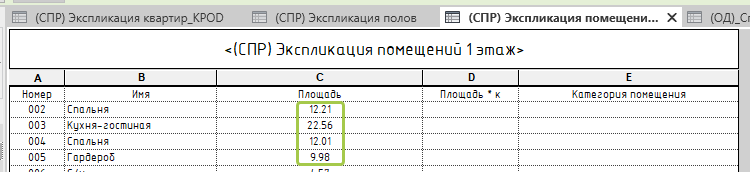

Рисунок 7 — Значения ячеек содержат только числовые значения, ячейки будут выгружены как числа с разделителем запятая

Если не выбрана функция "Преобразовывать текст в числа", можно конвертировать выбранные значения в числа. Для этого следует выполнить следующие действия:

1

  1. Выбрать любую ячейку в необходимом столбце(ах);
  2. Нажать Ctrl + Space, чтобы выбрать весь столбец(ы)
  3. В контекстном меню выбрать Преобразовать в число.

инструмент Выгрузка спецификаций в Excel Конвертация строк в числа

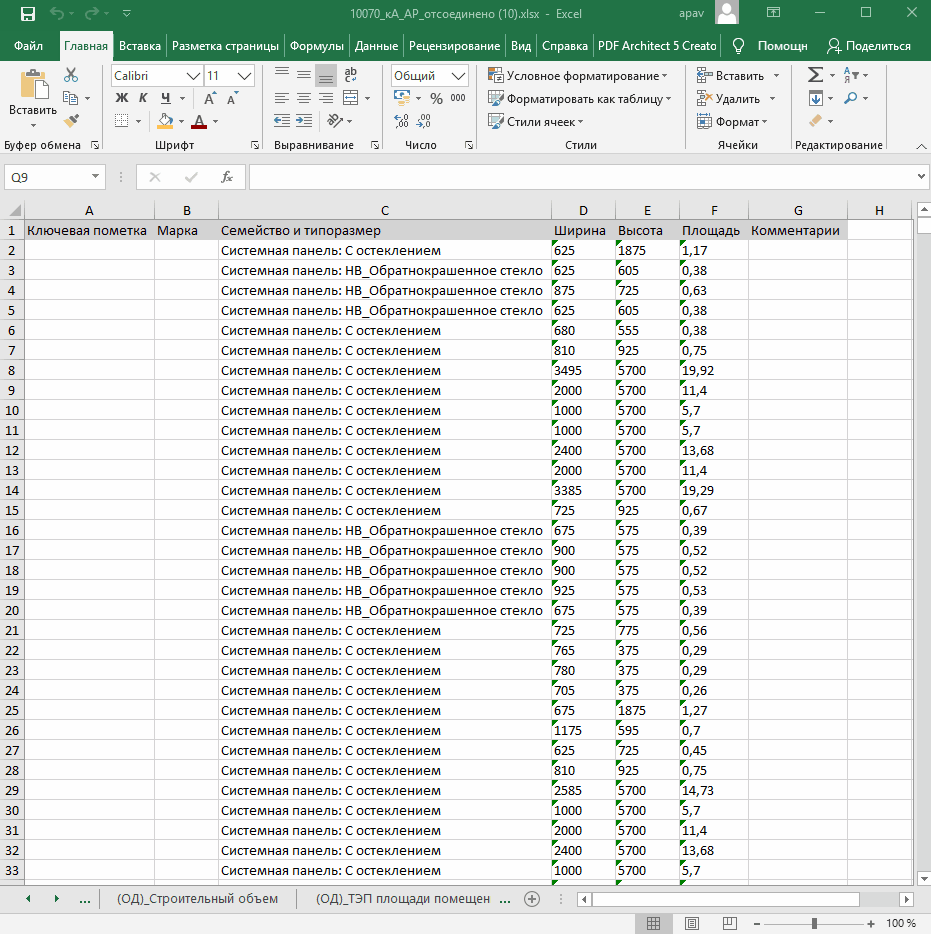

Рисунок 8 — Конвертация строк в числа
