Применение

Интуитивно-понятная графическая среда геометрического моделирования и генерации сеток.
MSC Apex Modeler является многофункциональным программным комплексом для эффективной работы с геометрическими моделями, полученными из CAD-систем, их доработки, упрощения для нужд CAE-анализа и, одновременно, генерации конечно-элементной (КЭ) сетки.

Сочетание небольшого количества многофункциональных и интерактивных инструментов моделирования обеспечивает беспрецедентную эффективность освоения и использования программного комплекса.

Apex представляет собой имитационную систему, которая интегрирует прямое моделирование, моделирование конечных элементов (finite-element modeling (FEA)), методы решателя и обработку результатов в генерирующих средах – система динамически восстанавливает модель FE и результаты моделирования при изменении геометрии.Модель Apex Modeler упаковывает геометрию и возможности моделирование методом конечных элементов и особенно эффективна для (1) очистки геометрии САПР, (2) удаления CAD-функции и (3) создание моделей средних поверхностей – моделирование предназначено для всех, кто строит модели FE с помощью геометрии САПР в качестве начальной точки.

Про разработчика MSC Software

Эта программа произведена одним из самых сильных разработичиков CAE систем.
MSC Software - разработчик и поставщик программных продуктов, систем и услуг в области информационных технологий, использование которых обеспечивает повышение эффективности разработки новых изделий и производства продукции.

Пользуясь программами и услугами MSC Software для моделирования работы изделий и процессов их изготовления, компании по всему миру экономят средства и время на разработку и производство новой продукции.

Отрасли применения:

Компания MSC Software поставляет свои программы и услуги:

• Авиакосмическим предприятиям
• автомобильным предприятиям
• производителям электроники
• другим отраслям промышленности
• высшим учебным заведениям.

Прочная репутация MSC Software заслужена успешным сотрудничеством с известнейшими компаниями, такими как BMW, DaimlerChrysler, Fiat, GM, Ford, Nissan, Toyota, Boeing, Airbus, Lockheed Martin, United Technologies, DuPont, Eastman Kodak, Motorola и др.

Эта программа Вам нужна, если:

• Геометрия САПР (3D модель) не подходит для создания сетки, утомительная работа, сложная 3D модель, где можно сделать ошибки при наложении сетки и этот процесс занимает слишком много времени;
• У инженера (не расчетчика) нет доступа к мощному и точному инструменты для разработки 3D модели;
• У инженера-расчетчика нет инструментов, необходимых для итеративного изучения альтернативных вариантов проектирования.

Краткое описание

Интуитивность и простота
Пользователь взаимодействует с компонентами геометрической модели естественным для человека образом: перетаскиванием, достраиванием, заполнением отверстий и зазоров, масштабированием, и т.д. За счет интуитивности действий над моделью освоение работы с системой происходит в течение нескольких минут.

Работа с сеткой
Геометрическое моделирование может сопровождаться синхронной генерацией КЭ-сетки. Если исходная модель уже содержала сетку, эта сетка может перестраиваться автоматически, отслеживая изменения геометрии.

Основные возможности MSC Apex Modeler

1) Эскизирование

• Построение эскиза с использованием линий, прямоугольников, окружностей, эллипсоидов, скруглений и фасок;
• Команды проецирования, разделения и редактирования существующих в модели эскизов.

2) Прямое геометрическое моделирование

• Интуитивно-понятное редактирование объемных тел и поверхностей перетаскиванием ребер и вершин с возможностью указания точных размеров, «прилипанием» к другим геометрическим примитивам и их продолжению в пространстве.

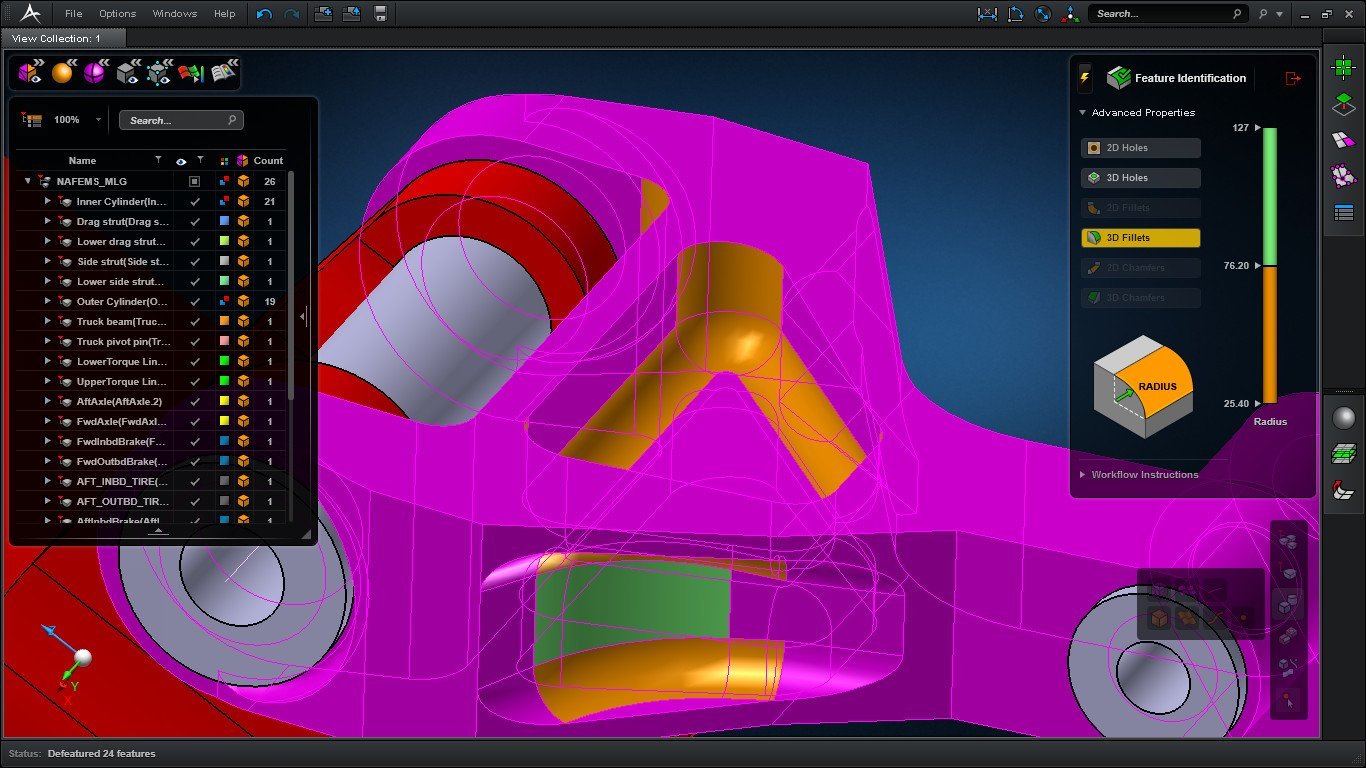

3) Автоматическое распознавание и редактирование элементов геометрической модели

• Автоматический поиск фасок, скруглений, отверстий заданных размеров, их выделение и удаление во всей модели;
• Автоматическое заполнение отверстий и зазоров заданных размеров во всей модели.

4) Генерация КЭ-сетки и ее редактирование

• Генерация КЭ-сетки на кривых и ребрах, поверхностях и гранях объемных тел
• Автоматическое перестроение сетки в случае, если геометрия изменена
• Варьирование плотностью сетки с помощью инструментов Feature Base Meshing (генерация сетки с учетом особенностей геометрии) или Mesh Seeding (Предварительная разметка)

5) Инструменты создания срединных поверхностей

• Создание срединных поверхностей на объемных телах с помощью методов авто-отступ (Auto Offset), постоянная толщина (Constant Thickness) или заданный отступ (Distance Offset)
• Соединение срединных поверхностей с помощью инструментов прямого геометрического редактирования (Vertex/Edge Drag), автоматического достраивания поверхностей (Auto Surface Extend) или сшивания поверхностей (Stitching)
• Разделение поверхностей, заполнение вырезов в поверхностях (Split и Fill)
• Добавление/удаление (Add/Remove) и Подавление/Отмена подавления (Suppress/Un-suppress) вершин и ребер.

6) Назначение атрибутов модели

• Создание и назначение свойств материалов и элементов
• Автоматическое назначение толщин оболочечных элементов на срединной поверхности исходного геометрического объемного тела.

7) Управление структурой сборок и подсборок

• Интерактивное перемещение, поворот, копирование объектов
• Управление деталями и сборками на основе иерархии модели
• Управление отображением как всей модели, так и видом отдельных объектов модели с заданием цвета, прозрачности и видимости.

Прирост производительности труда инженера

На разработку CAE-модели представленной на рисунке конструкции авиационного силового шпангоута (подготовка геометрической модели и генерация КЭ-сетки) с помощью традиционного подхода было затрачено 50 часов. В то же время, этот же процесс в MSC Apex Modeler занял всего 5,5 часов и при этом потребовал гораздо меньше усилий для выделения срединных поверхностей, соединения разрозненных поверхностей, генерации КЭ-сетки и назначения толщин и отступов.

	Текущее состояние	Применение MSC Apex
Требуемый опыт	Высокий	Низкий
Расчетная геометрия	35 ч.	3 ч.
Генерация КЭ-сетки	3 ч.	2 ч.
Назначение свойств	12 ч.	0.5 ч.
Весь сценарий	50 ч.	5.5 ч.
