IndorTrafficPlan

Обзор системы

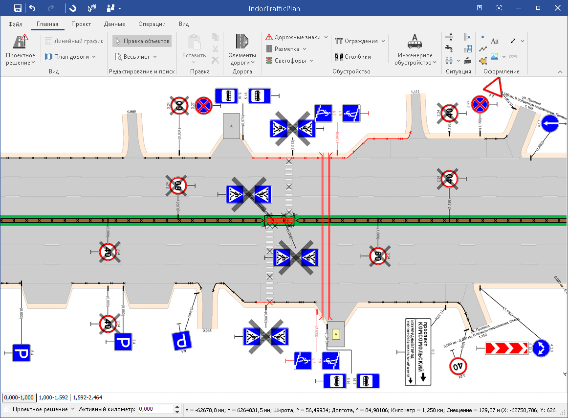

Система IndorTrafficPlan предназначена для проектирования организации дорожного движения.

IndorTrafficPlan содержит все необходимые инструменты для создания схемы дороги и размещения технических средств организации дорожного движения — дорожных знаков, светофорных объектов, ограждений, дорожной разметки и пр.

Подготовка документации по организации дорожного движения в системе ведётся согласно правилам Приказа Минтранса России от 18.02.2025 г. № 49.

Составить представление о системе за 10 минут поможет видеоролик.

Ключевые функции

От исходного состояния к проектному решению

• Учёт существующих, новых, подлежащих переносу и демонтажу объектов обустройства.

• Работа с проектом в одном из двух состояний: исходное или проектное решение.

• Сравнение исходного состояния и проектного решения.

Автоматизация типовых операций

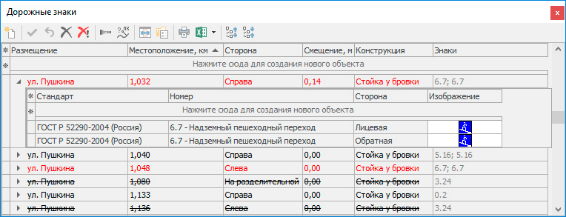

• Автоматическая расстановка ТСОДД.

• Анализ текущей ситуации и поиск объектов к переносу.

• Вычисление участков необеспеченной видимости.

• Вычисление кривых в плане и построение элементов продольного профиля.

• Разбивка дороги на листы чертежа на спрямлённом плане и топооснове.

Работа с дорогой на спрямлённом плане и на топооснове

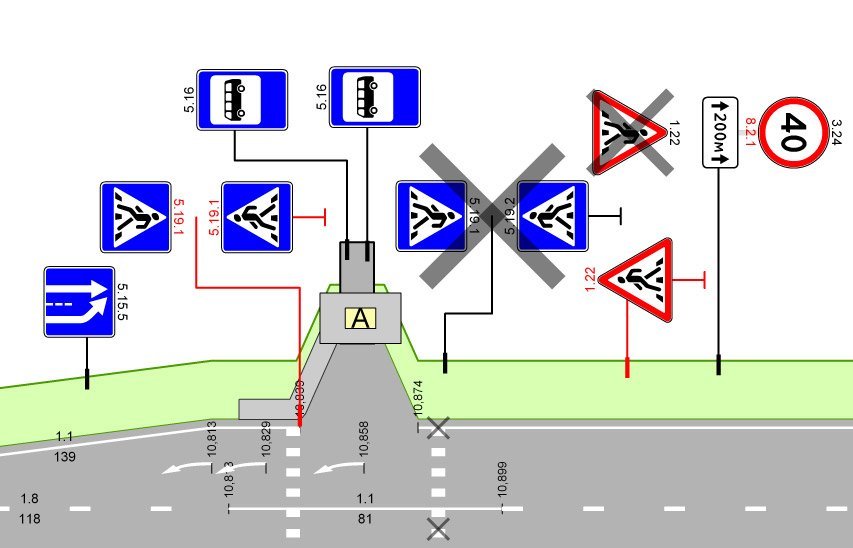

• Создание схемы дороги на спрямлённом плане.

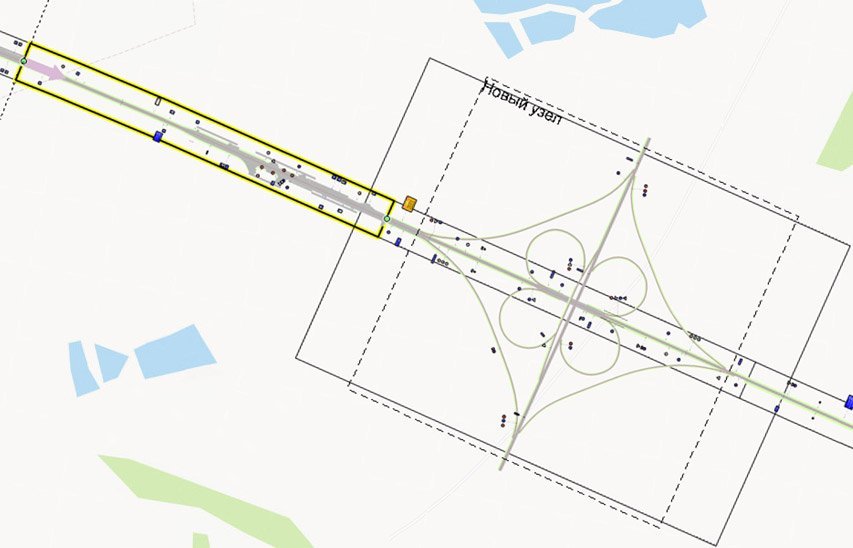

• Работа с дорогой на топооснове в реальной геометрии.

• Использование в качестве топоосновы интернет-карт, данных аэрофотосъёмки, растров и dwg-подложек с координатной привязкой.

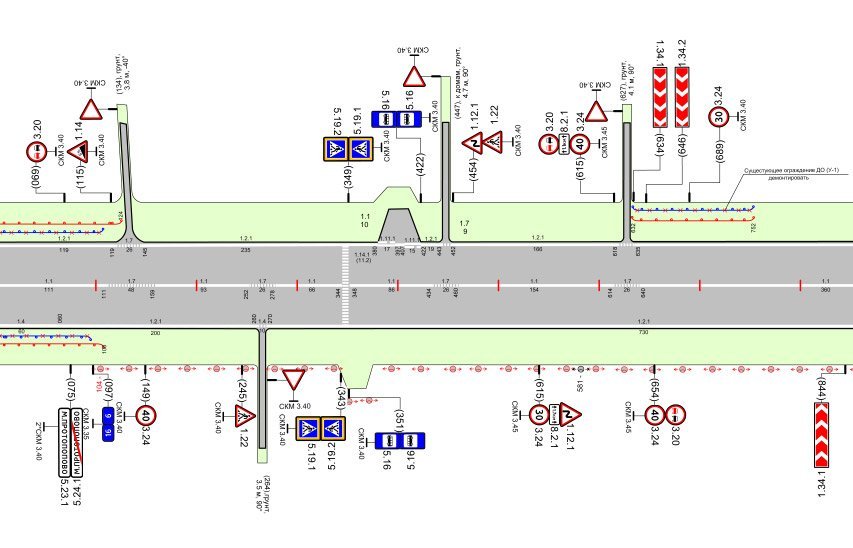

Оформление чертежей

• Индивидуальное оформление для всех видов объектов.

• Применение шаблонов оформления проекта.

• Отдельные наборы настроек для оформления листов спрямлённого плана и листов на топооснове.

• Динамический линейный график (полностью настраивается в проекте).

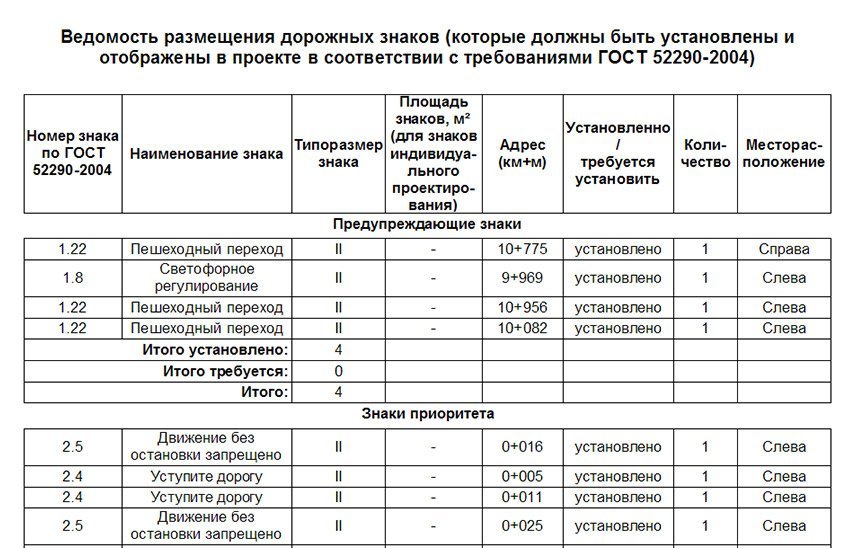

Ведомости

• Все спецификации, предусмотренные Приказом № 49 Минтранса РФ.

• Дополнительные ведомости, наиболее востребованные у заказчиков.

• Гибкие настройки оформления ведомостей.

• Формирование пакета ведомостей одной командой.

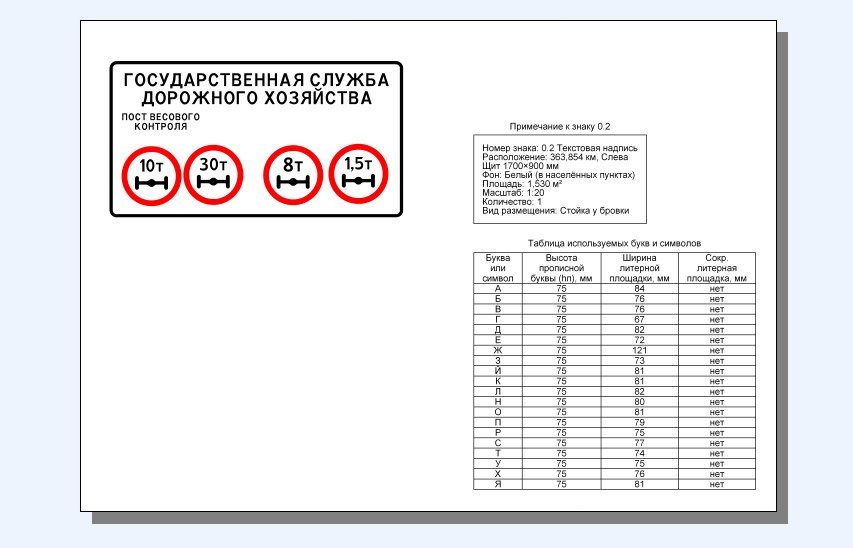

Знаки индивидуального проектирования

• Встроенный редактор дорожных знаков IndorRoadSign.

• Формирование чертежей знаков индивидуального проектирования.

Обмен данными

• Импорт данных из дорожных лабораторий (RDT Line, НПО Регион и др.).

• Импорт данных о дороге и объектах обустройства в табличном виде.

• Загрузка файлов GPS-треков.

• Импорт данных из системы IndorCAD.

• Импорт данных из системы IndorRoad.

• Экспорт проектного решения в IndorRoad.

Преимущества

• Большой набор объектов обустройства
  IndorTrafficPlan позволяет создавать ПОДД даже на сложных дорогах, насыщенных объектами обустройства.

• Встроенный редактор дорожных знаков
  Для создания знаков индивидуального проектирования по действующим стандартам.

• Высокий уровень автоматизации
  Большинство рутинных операций автоматизировано, что существенно сокращает время на разработку проекта.

• Искусственный интеллект работает за инженера
  Распознавание стандартных дорожных знаков по видео выполняется автоматически.

• Минимальная доработка чертежей
  За счёт динамических чертежей, которые настраиваются как часть проекта в процессе его создания.

• Результат — скомпонованный и оформленный документ ПОДД
  Мастер формирования проектной документации заполняет тома ПОДД по настроенному шаблону для сдачи Заказчику.

Что нового

! Обновления системы выходят дважды в год и чаще. Доступ к обновлениям открывают лицензии с активной технической поддержкой. О новых возможностях мы регулярно рассказываем в новостной ленте сайта и ведём подробный список изменений.
Список изменений

Поддерживаемые стандарты и нормативные документы

Проектирование ОДД

• ГОСТ Р 52289–2019. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств (с Поправками и Изменением № 1). — Взамен ГОСТ Р 52289–2004; введ. 2020–04–01. — М.: Стандартинформ, 2020. — 134 с.

• Приказ Министерства транспорта Российской Федерации от 18 февраля 2025 года № 49 «Об установлении требований к составу и содержанию документации по организации дорожного движения». — Введ. 2025–03–11. — М., 2025 — 13 с.

• Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500. — М.: ФГУП «Картгеоцентр», 2004. — 286 с.

Проектирование дорожных знаков (Россия, Казахстан, Белоруссия, Украина, Узбекистан, Грузия, Монголия, СССР)

• ГОСТ Р 52290–2024. Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования. — Взамен ГОСТ Р 52290–2004; введ. 2026–01–01. — М.: ФГБУ «РСТ», 2025. — 149 с.

• ГОСТ 32945–2014. Дороги автомобильные общего пользования. Знаки дорожные. Технические требования. — Введ. в РФ 2016–09–08. — М.: Стандартинформ, 2016. — 72 с. Поддержаны пункты, которые не противоречат ГОСТ Р 52290–2004.

• ГОСТ Р 57581–2017. Туристские услуги. Информационные знаки системы навигации в сфере туризма. Общие требования. — Введ. 2018–05–01. — М.: Стандартинформ, 2020. — 12 с.

• СТ РК 1125–2021. Технические средства организации дорожного движения. Знаки дорожные. Общие технические условия. — Взамен СТ РК 1125–2002; введ. 2021–12–29. — Нур-Султан: Госстандарт, 2021. — 130 с.

• СТБ 1140–2013. Знаки дорожные. Общие технические условия. — Введ. 2014–07–01. — Минск: БелГИСС, 2013. — 118 с.

• ДСТУ 4100–2021. Знаки дорожні. Загальні технічні умови. Правила застосування. — Взамен ДСТУ 4100–2014; введ. 2021–11–01. — Киев: ДП «УкрНДНЦ», 2021. — 140 с.

• O'zDst 3283:2019. Знаки дорожные. Технические условия. — Взамен O'zDst 3283:2017; введ. 2019–08–01. — Ташкент: Узстандарт, 2019. — 108 с.

• Закон Грузии о дорожном движении. — Введ. 2014–03–01 (ред. 2024–07–30). — 124 с.

• MNS 4597: 2014. Авто замын тэмдэг. Техникийн ерөнхий шаардлага. — Введ. 2014–05–20. — Улан-Батор, 2014. — 104 с.

• ГОСТ 10807–78. Знаки дорожные. Общие технические условия (с изменениями №№ 1–6). — Взамен ГОСТ 10807–71; введ. 1980–01–01. — М.: ИПК «Издательство стандартов», 2002. — 134 с.

• ГОСТ Р 58398–2019. Экспериментальные технические средства организации дорожного движения. Типоразмеры дорожных знаков. Виды и правила применения дополнительных дорожных знаков. Общие положения. — Взамен ПНСТ 247–2017; введ. 2019–05–01. — М.: Стандартинформ, 2019. — 28 с.

Проектирование дорожной разметки (Россия, Казахстан, Белоруссия, Украина, Узбекистан, Грузия, Монголия, СССР)

• ГОСТ Р 51256–2018. Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования. — Взамен ГОСТ Р 51256–2011; введ. 2018–06–01. — М.: Стандартинформ, 2018. — 37 с.

• ОДМ 218.6.020–2016. Методические рекомендации по устройству дорожной разметки. — Введ. 2016–08–29. — М.: Росавтодор, 2016. — 105 с.

• СТ РК 1124–2019. Технические средства организации дорожного движения. Разметка дорожная. Технические условия. — Взамен ГОСТ 1124–2003; введ. 2020–07–01. — Нур-Султан: Госстандарт, 2020. — 38 с.

• СТБ 1231–2012. Разметка дорожная. Общие технические условия. — Взамен СТБ 1231–2000; введ. 2013–01–01. — Минск: Госстандарт, 2012. — 52 с.

• ДСТУ 2587:2021. Безпека дорожнього руху. Розмiтка дорожня. Загальнi технiчнi умови. — Взамен ДСТУ 2587:2010; введ. 2021–08–01. — Киев: ДП «УкрНДНЦ», 2021. — 102 с.

• O'zDst 3419:2022. Разметка дорожная. Классификация. Технические требования. — Взамен O'zDst 3419:2019; введ. 2022–07–16. — Ташкент, 2022. — 37 с.

• Закон Грузии о дорожном движении. — Введ. 2014–03–01 (ред. 2024–07–30). — 124 с.

• MNS 4759: 2013. Авто замын тэмдэглэл. Техникийн ерөнхий шаардлага. — Взамен MNS 4759: 2003; введ. 2014–01–01. — Улан-Батор, 2013 — 23 с.

• ГОСТ 13508–74. Разметка дорожная. — Введ. 1975–01–01. — М.: ИПК «Издательство стандартов», 1998. — 22 с.

Проектирование дорожных ограждений

• ГОСТ 33128–2014. Дороги автомобильные общего пользования. Ограждения дорожные. Технические требования. — Введ. 2015–07–01. — М.: Стандартинформ, 2019. — 14 с.

• ГОСТ 26804–2012. Ограждения дорожные металлические барьерного типа. — Взамен ГОСТ 26804–86; введ. 2013–11–01. — М.: Стандартинформ, 2014. — 27 с.

Проектирование светофоров

• ГОСТ Р 52282–2004. Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний. — Введ. 2006–01–01. — М.: Стандартинформ, 2006. — 15 с.

Проектирование опор освещения

• Серия 3.320–1. Опоры наружного освещения и контактных сетей городского транспорта: Выпуск 1. Материалы для проектирования. — Введ. 1975–07–15. — М: Госстрой СССР, 1975. — 25 с.

Проектирование дорожных зеркал

• ГОСТ 33144-2014. Дороги автомобильные общего пользования. Дорожные зеркала. Технические требования. — Введ. 2015–12–01. — М.: Стандартинформ, 2019. — 19 с.

Проектирование искусственных неровностей

• ГОСТ Р 52605-2006. Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения (с Изменением № 1). — Введ. 2008–01–01. — М.: Стандартинформ, 2007. — 10 с.

Проектирование шумовых полос

• ГОСТ 33025-2014. Дороги автомобильные общего пользования. Полосы шумовые. Технические условия. — Введ. 2015–07–01. — М.: Стандартинформ, 2015. — 9 с.
