Структура элементов (АР)

Автоматическое заполнение информации о структуре многослойных элементов для формирования экспликаций многослойных конструкций.

Эффект от применения:

  • Сокращение времени на составление спецификаций стен и покрытий на 70%;

  • Сокращение ошибок при формировании экспликаций;

  • Выдача спецификаций по ГОСТу;

  • Автоматическое заполнение многослойных конструкций.

Пользовательский интерфейс приложения

Подготовка

Перед началом работы с плагином небходимо произвести его «Настройки»

Работа с приложением

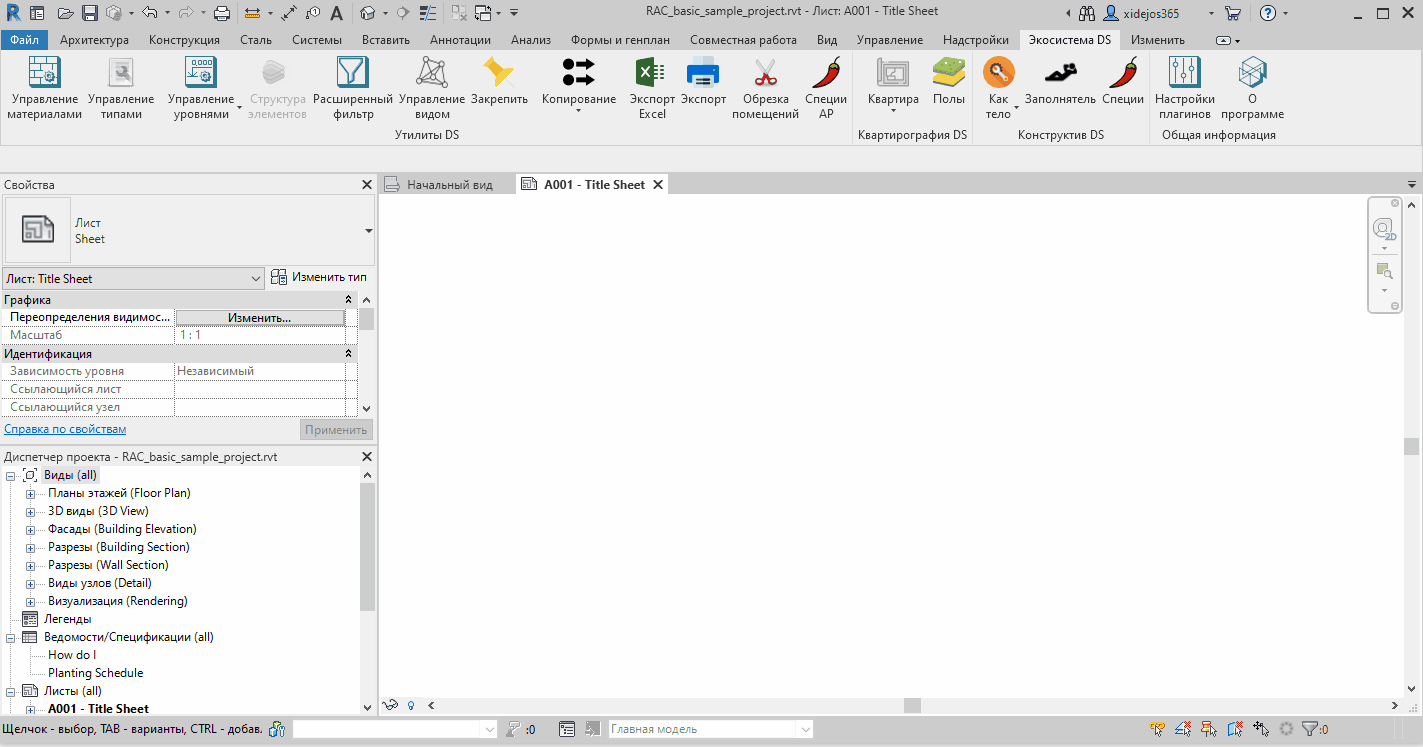

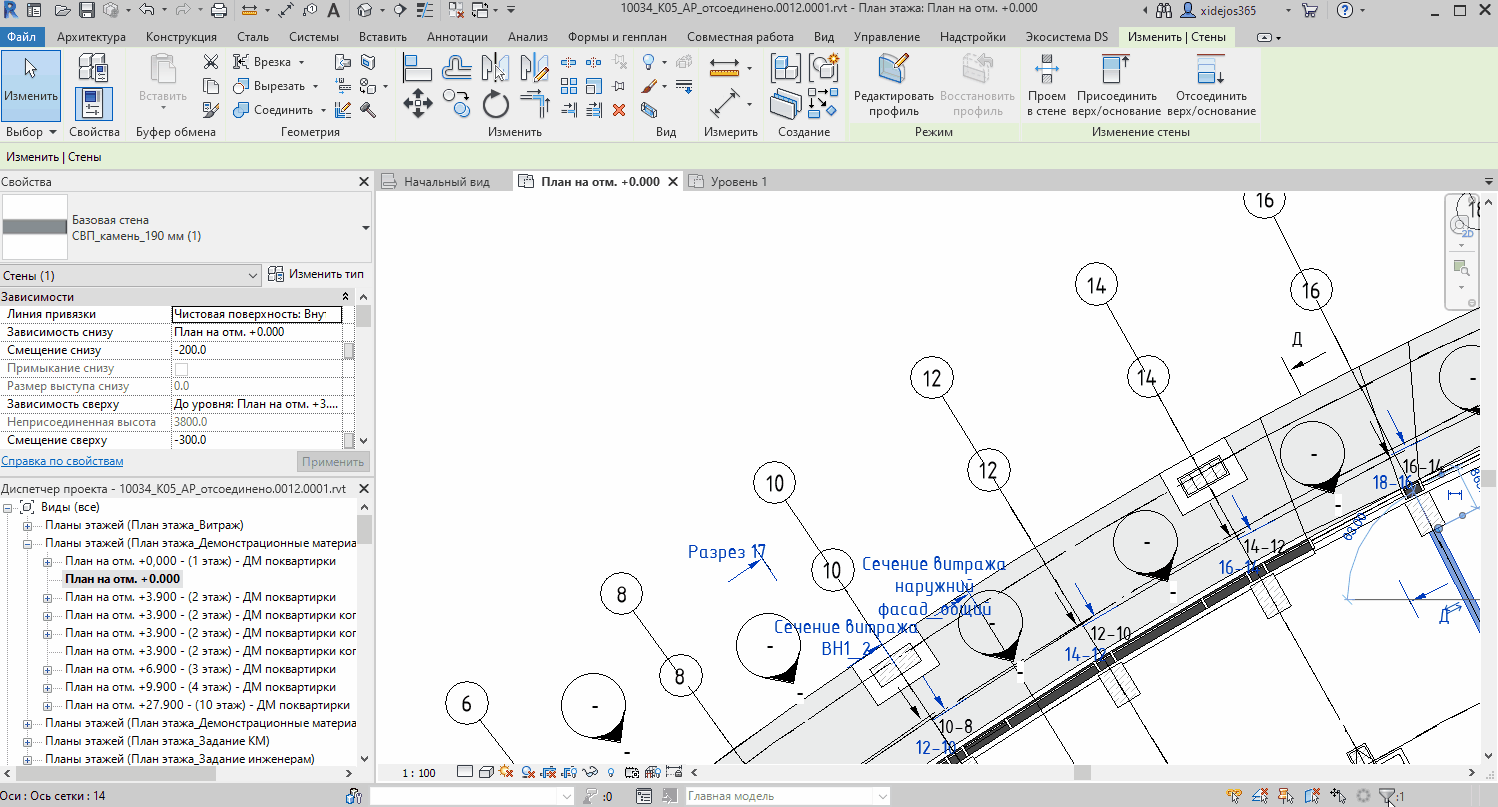

Для запуска инструмента Структура элементов необходимо запустить соответствующую команду на ленте Autodesk Revit на панели Утилиты DS на вкладке Экосистема DS.

Плагин позволяет изменять значение заданного в настройках параметра типа Параметр-Результат, в соответсвие с Структурой типа и шаблоном, установленном в параметре, который задается в настройках плагина для Параметра-Трафарета.

Основное окно

После запуска команды откроется основное окно инструмента Структура элементов

инструмент Ц У М (центр управления материалами)

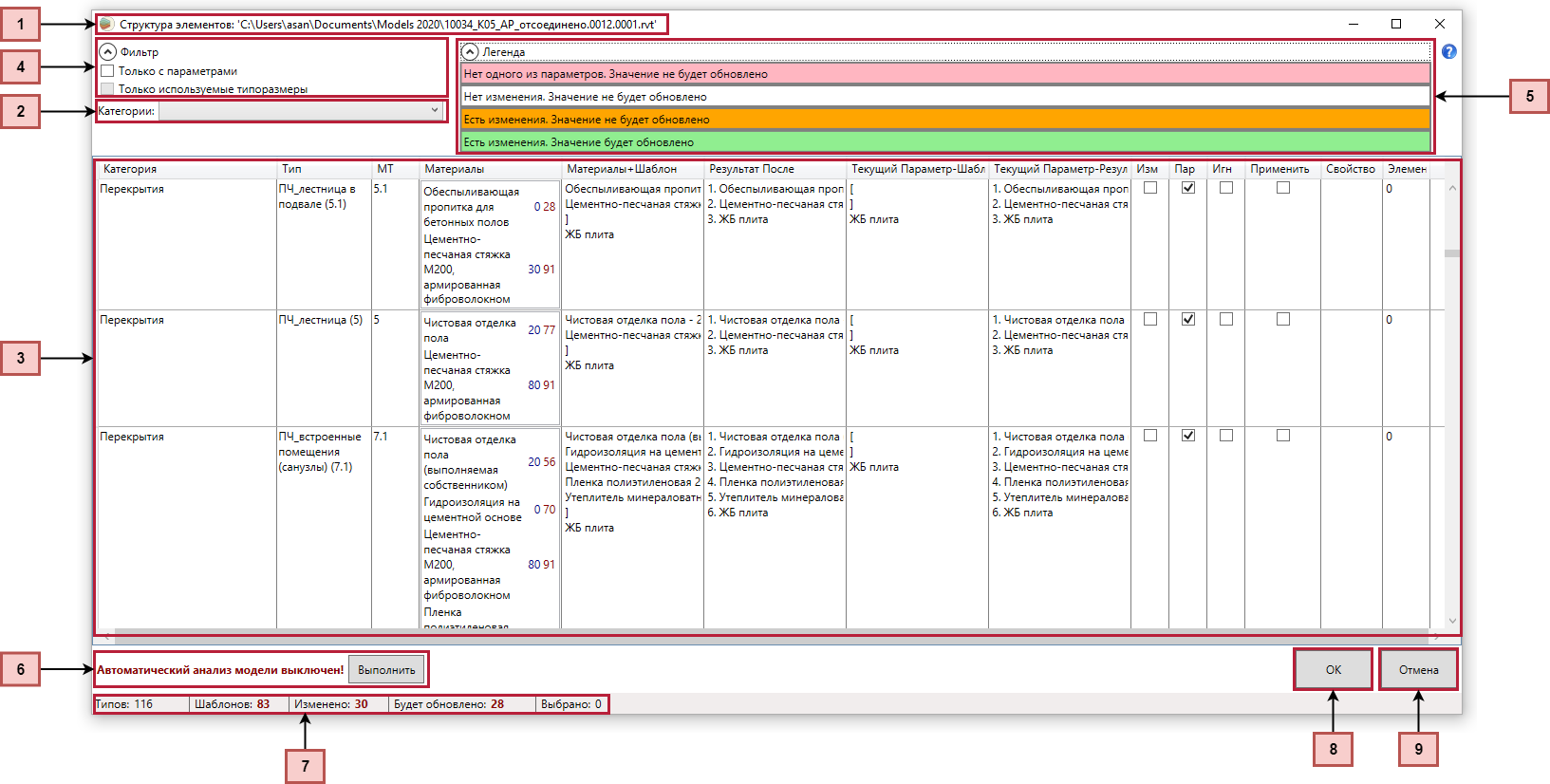

Рисунок 2 — Основные элементы управления



  1. Заголовок окна: отображается информация о текущей модели. Это информация необходима для определения модели в которой был запущен инструмент Структура элементов в случае, если работа ведётся с несколькими экземплярами Revit.
  2. Категории: расположены в раскрывающемся экспандере Фильтры и содержат все категории, которые обрабатывает плагин:
    1. Фундамент несущей конструкции
    2. Подшивные доски
    3. Потолки
    4. Стены
    5. Перекрытия
    6. Крыши
    Если не выбрана ни одна категория, то это значит, что выбраны все(по умолч. при включении).
  3. Таблица с типами выбранных категорий: состоит из следующих столбцов:
    • Категория - название категории, к которой относится тип
    • Тип - название типа
    • МТ - значение маркировки типоразмера(может быть отключена в настройках)
    • Материалы - список материалов, котрые составляют структуру типа. Каждый материал описывается тремя полями:
      • Название материала
      • Толщина слоя материала
      • Число использований материала в других типах(загруженых в плагин)
      инструмент Структура элементов

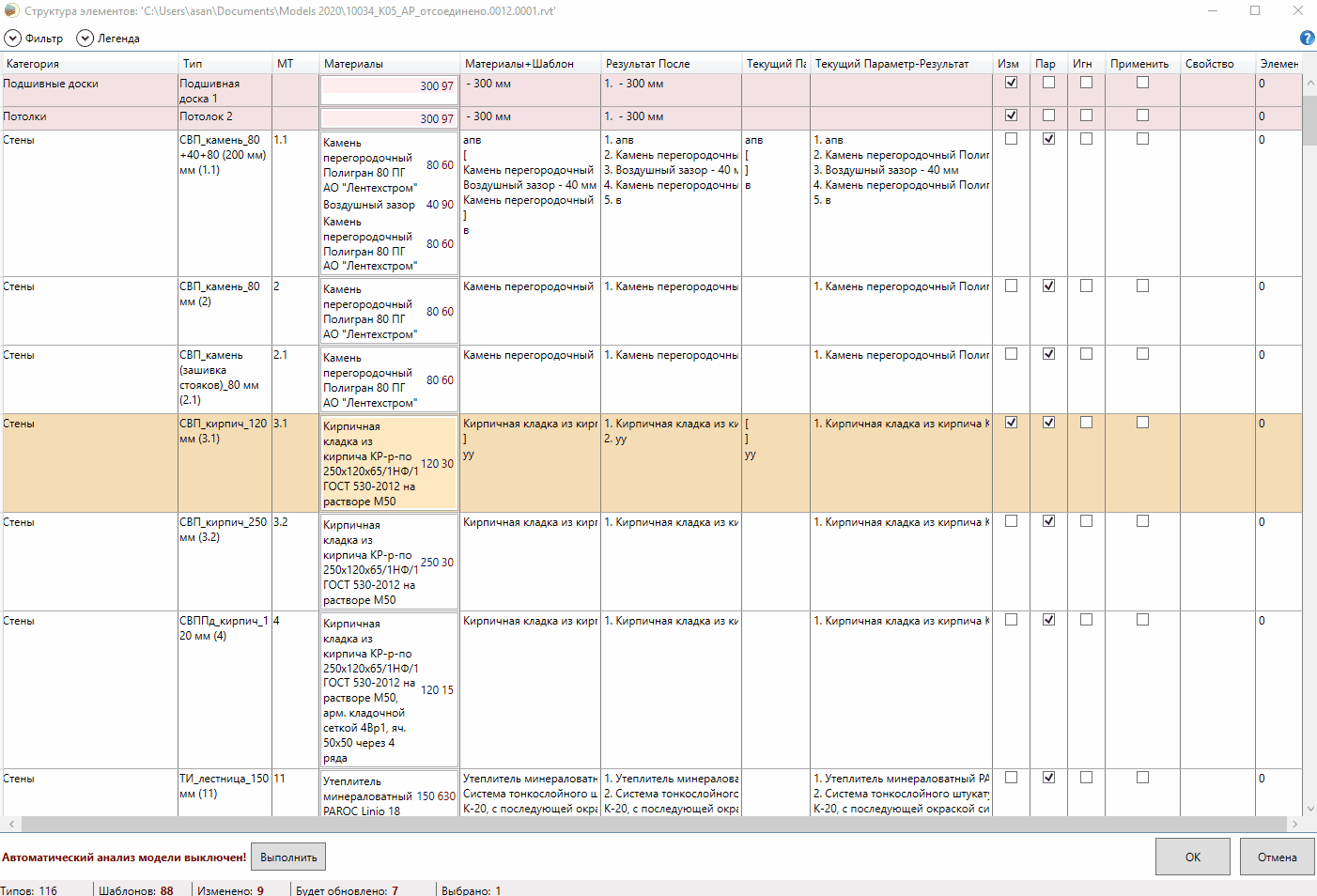

    • Рисунок 3 — Подсвечивание выбранного материала

      При клике на материал он подсвечивается зеленым на всех типах в таблице, у которых он используется.

    • Материалы + Шаблоны - в основном используется для отладки. Cодержит в себе информацию о структуре типа, форматированную в строки по одному из трёх заданных в настройках шаблонов форматирования(выбирается автоматически). Также, если задано значение для соответствующего столбца Текущий Параметр-Шаблон, то информация о структуре типа помещается между заданными символами разделителями.
    • Результат После - содержит в себе пронумерованные строки из столбца Материалы + Шаблоны, из которых удалены строки с символами разделителями
    • Текущий Параметр-Шаблон - содержит в себе шаблон состоящий из:
      • Строк, которые будут вставлены перед информацией о структуре типа
      • Символов разделителей, указывающих место, где будет записана информация о структуре типа
      • Строк, которые будут вставлены после информации о структуре типа
      Значение данного стоблца для типа можно изменить кликнув правой кнопкой на типе и выбрав Редактирвать Параметр-Шаблон. После этого откроется окно, в верхнее текстовое поле которого следует ввести строки, которые должны находиться перед информацией о структуре типа, а в нижнее - после информации о структуре типа. После нажатия кнопки "Ок", значения столбцов Результат После и Текущий Параметр-Шаблон у выбранного типа будут изменены.инструмент Структура элементовРисунок 4 — Изменение текущего Параметра-Шаблона

      Также Текущий Параметр-Шаблон можно изменить через параметры типа в самом Revit.инструмент Структура элементов

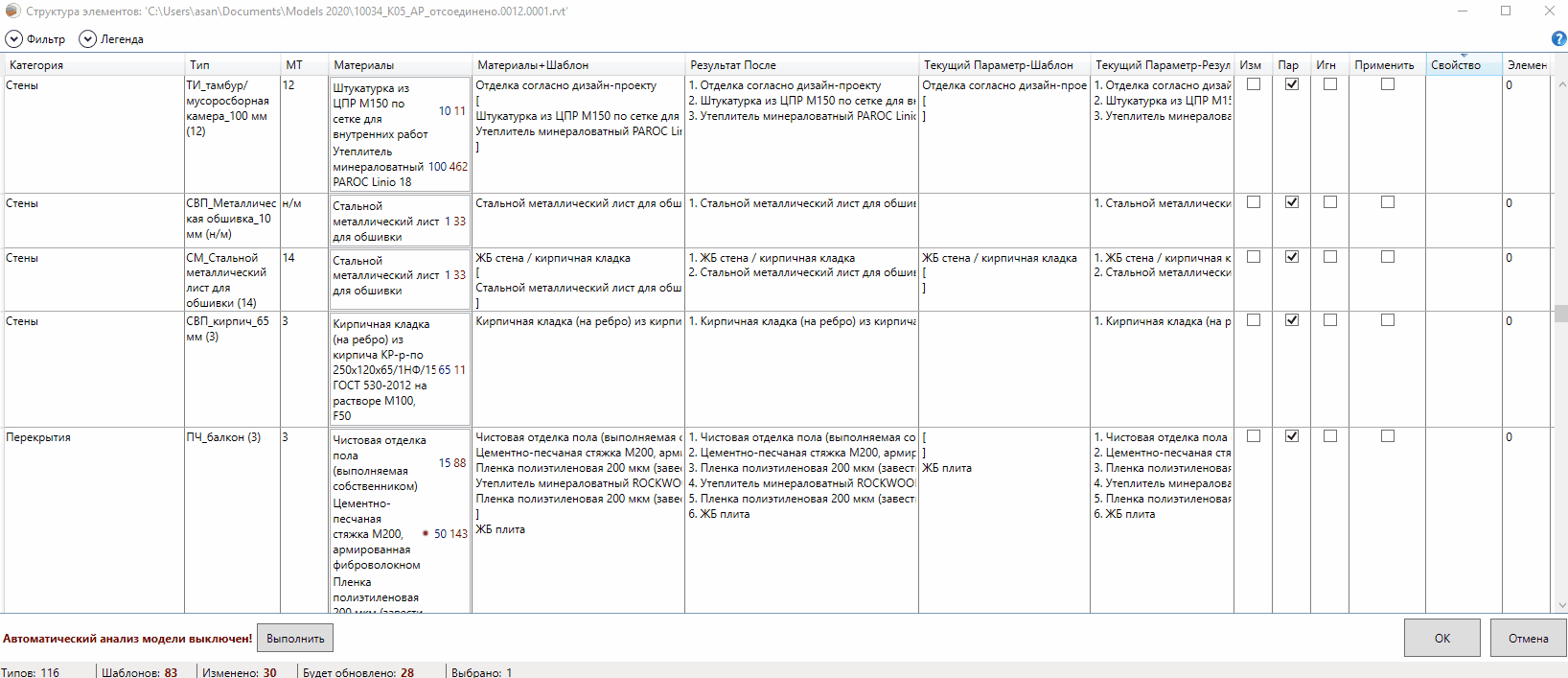

    • Рисунок 5 — Изменение текущего Параметра-Шаблона

    • Текущий Параметр-Результат показывает значения параметра Параметр-результат, установленном в настройках плагина.
    • Изм означает то, что у типа значение Результат После не равно значению Текущий Параметр-Результат.
    • Пар. означает то, что у типа имеются два необходимых параметра(установка параметров).
    • Игн. соответсвует параметру Параметр-Игнор из настроек плагина. Если данный параметр добавлен к типу и установлен, то значение параметра Текущий Параметр-Результат не может быть изменено посредством плагина. Данный параметр устанавливается только в Revit.
    • Применить: указывает на то, что значение Текущий Параметр-Результат может быть изменено посредством плагина.
    • Свойство соответсвует параметру Параметр-Типа из настроек плагина. Данный параметр устанавливается только в Revit.
    • Элементов показывает количество элементов данного типа в модели.
  4. Настройки фильтра находятся под экспандером Фильтр
    • Только с параметрами означает то, что таблице будут отображаться только те типы, у которых имеются два обязательных параметра.
    • Только используемые типоразмеры - становится активной только после того, как будет прозведен анализ модели. После её установки: в таблице будут отображаться только те типы, число элементов которых в модели будет больше нуля(самый правый столбец отличен от нуля).
  5. Легенда: раскрывающийся экспандер, благодаря данному элементу становится возможным узнать то, что означает цвет строки определенного типа
    • Красный цвет - отсутствует один из необходимых параметров.
    • Белый цвет - тип не был изменён.
    • Оражевый цвет - Параметр-Шаблон типа был изменён, но установлен флаг Игн. или не установлен Применить
    • Зелёный цвет - Параметр-Шаблон типа был изменён, флаг Применить установлен и флаг Игн. не установлен или не добавлен Параметр-Игнор
  6. Выполнить: - производит анализ модели и заполняет столбец Элементов. Если данная кнопка присутствует в окне, то автоматический анализ модели отключен в настройках.
  7. Строка состояния: В нижней части окна расположена строка состояния, на которой отображается статистическая информация об типах, загруженных в плагин:
    • Типов содержит количество анализируемых типов модели.
    • Шаблонов содержит количество типов, у которых столбец Текущий Параметр-Шаблона не пустой.
    • Изменено количество типов у которых значение в столбце Результат После не равно значению Текущий Параметр-Результат
    • Будет обновлено количество типов у которых значение Текущий Параметр-Результат может быть изменено(не учитывается снятие флага Применить)
  8. Ок: по нажатии на эту кнопку в значение Текущего Параметра-Результата типа будет записано значение из Результат После.
  9. Отмена: закрывает окно, прекращает работу.

инструмент Структура элементов

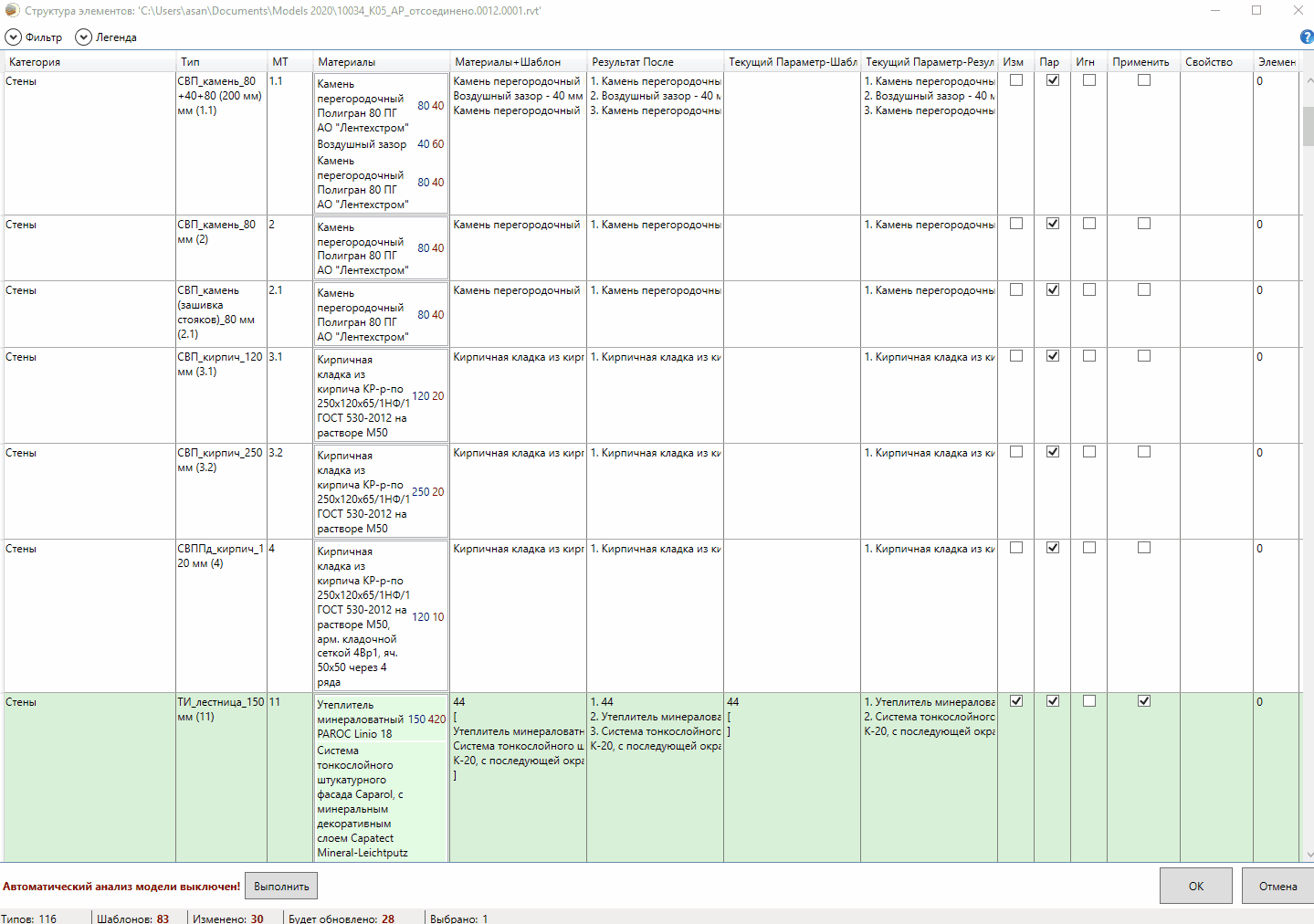

Рисунок 6 — Изменение текущего Параметра-Результата



Дополнительные возможности

Для того чтобы задать Текущий Параметра-Шаблон сразу нескольким типам необходимо выделить несколько типов(через Ctrl или Shfit) нажать правой кнопкой по одному из них и выбрать Редактировать Параметр-Шаблон. Если у всех выбранных типов Текущий Параметра-Шаблон имеет одинаковое значение или его нет, то сразу откроется окно, как и в случае с одним типом, если же значения Текущего Параметра-Шаблона отличаются, то выйдет диалоговое окно представленное на рисунке ниже.

инструмент Структура элементов

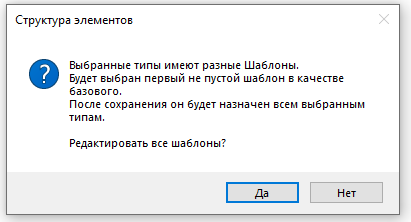

Рисунок 7 — Далоговое окно при попытке изменения нескольких Параметров-Шаблонов



При нажатии на "Нет" диалоговое окно просто закроется, если нажать на "Да", то плагин среди всех выбранных типов начнет искать(сверху вниз) первый тип,у которого значение Текущий Параметра-Шаблон не пустое, и с найденным значением откроет Редактор Параметра-Шаблона.

инструмент Структура элементовРисунок 8 — Изменение нескольких Параметров-Шаблонов

Также существует возможность изменить перкелючатель Применить по щелчку правой кнопки мыши на измененном типе или нескольких измененных типах.

инструмент Структура элементов

Рисунок 9 — Изменение перкелючателя Применить для нескольких Параметров-Шаблонов





Первоначальная настройка приложения

Добавление параметров в модель

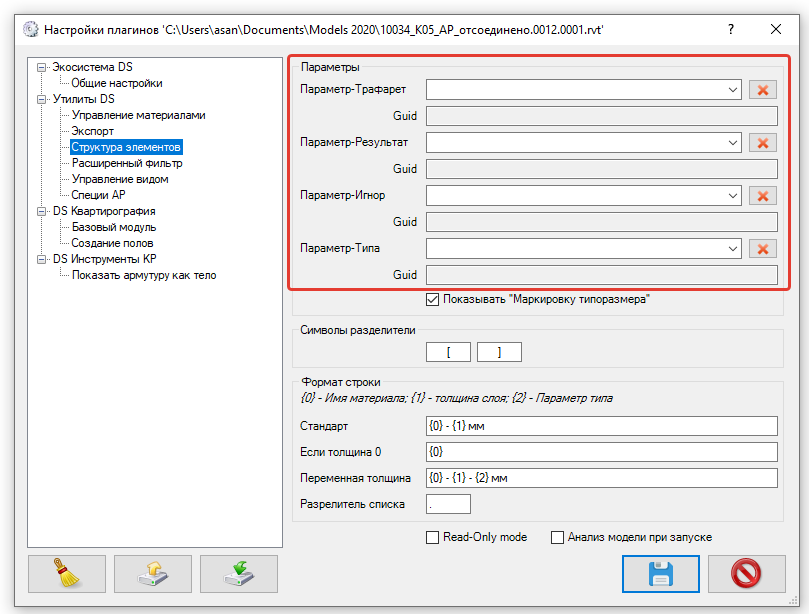

Рисунок 1 — Настройка параметров



Для полнофункциональной работы приложению требуются параметры:

  1. Параметр-Трафарет
    • Обязательный параметр
    • Тип данных: Многострочный текст
    • Назначение: В данный параметр записывается шаблон (трафарет), по которому будет формироваться конечный список используемых в типе слоёв
  2. Параметр-Результат
    • Обязательный параметр
    • Тип данных: Многострочный текст
    • Назначение: В данный параметр записывается пронумерованный список используемых в типе слоёв материалов, Перед и После которых возможно добавление строк из параметра Параметр-Трафарет
  3. Параметр-Игнор
    • Не обязательный параметр
    • Тип данных: Да/Нет
    • Назначение: При наличии у типа данного параметра и его значении Да инструментом «Структура элементов» данный тип не будет подвержен изменению. В этом случае параметры данного типа возможно менять только средствами Revit (в ручном режиме). Для активации автоматического заполнения параметра Параметр-Результат необходимо установить параметр Параметр-Игнор в значение Нет или Не определено
  4. Параметр-Типа
    • Не обязательный параметр
    • Тип данных: Любой
    • Назначение: Основное назначение данного параметра - формирование имени слоя переменной толщины. Для таких слоёв может быть считан данный параметр и использован в качестве второй (переменной) толщины. Однако, данный параметр может быть использован для формировании наименования любого из слоёв
Общие настройки для всех параметров:
  • Тип параметра: Общий параметр
  • Данные параметра: Параметр Типа

Параметры назначаются только на те категории, которые предполагается использовать для копирования информации о структуре. Полный список категорий:

  • Крыши
  • Перекрытия
  • Подшивные доски
  • Потолки
  • Стены
  • Фундамент несущей конструкции

Для включения уже созданных параметров, необходимо добавить файл общих параметров для Revit - \\DSCLOUD\00_processes_bim\04_Данные\DS_common_parameters.txt Все необходимые параметры находятся в группе параметров Ds plugins и имеют следующее соответсвия:

  1. Параметр-Трафарет - Данные элементов трафарет
  2. Параметр-Результат - Данные элементов
  3. Параметр-Игнор - Игнорирование автозаполнения структуры слоев
  4. Параметр-Типа - Информация о переменной толщине слоя_трафарет


Рисунок 2 — Пример добавления параметра Данные элементов трафарет к категории Крыши и последущая установка значения для Параметра-Трафарет



Символы разделители

Следующая группа настроек - это Символы разделители. Данная настройка определяет начальный и конечный символ, Перед и После которых соответсвенно возможно добавление строк из параметра Параметр-Трафарет, для формирования Параметр-Результата.

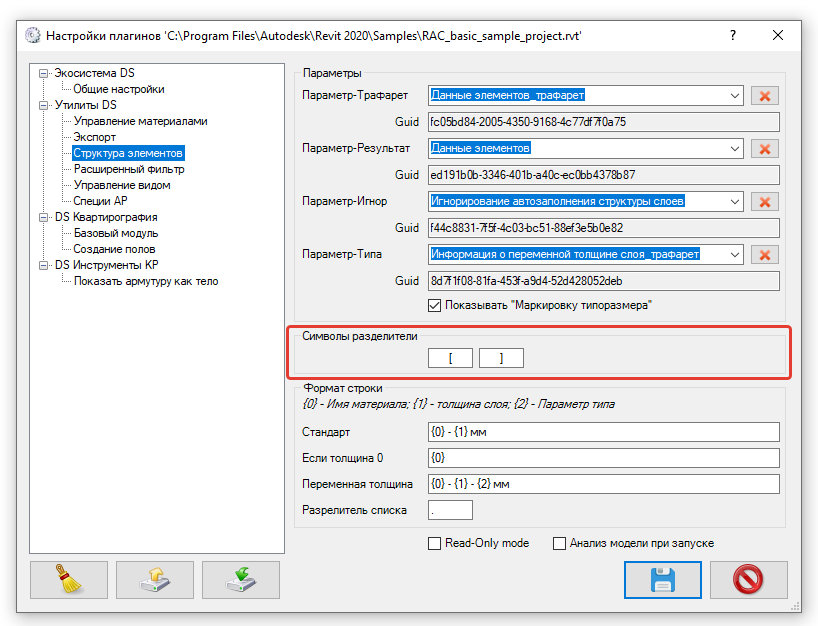

Рисунок 3 — Настройка символов разделителей



Формат строки

Формат строки описывает то, как материалы из структуры типа преобразуются в их текстовое представление для последующей возможной записи в Параметр-Результат.

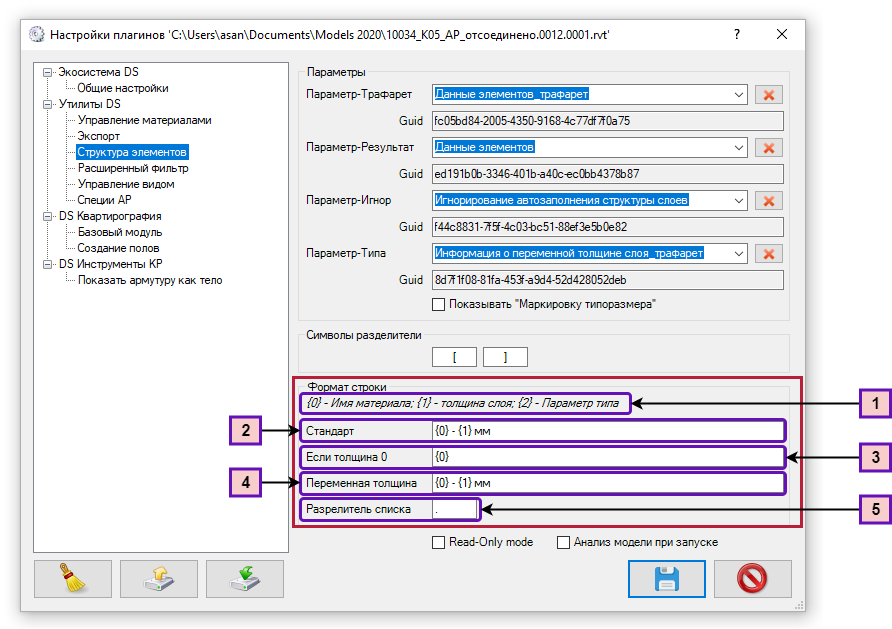

Рисунок 4 — Настройки формата строки

Настройки формат строки:

  1. Обозначения, применяемые для форматирования отдельного материала из Структуры типа и используемые в шаблонах форматирования - (2), (3), (4), где {2} - это значение записанное в заданном параметре Параметр-Типа.
  2. Шаблон форматирования, при стандартном материале(нестандартные шаблоны описываются в (3) и (4))
  3. Шаблон форматирования, применямый в том случае, когда толщина материала равна нулю.
  4. Шаблон форматирования, применямый в том случае, когда толщина материала является переменной.
  5. Разделитель списка - символ или группа символов, которые отделяют порядковый номер материала от его описания.

Дополнительные настройки

Режим «Только для чтения»

Если не требуется какое-либо изменение модели средствами инструмента «Структура элементов», и необходимо просмотреть информацию о типах, в которых применены многослойные конструкции, можно включить режим «Только для чтения». В этом случае приложение не сможет вносить изменения в модель. Однако, станет возможным запускать приложение для просмотра, без необходимости настраивать (добавлять) параметры. Режим «Только для чтения» активируется в настройках плагина:

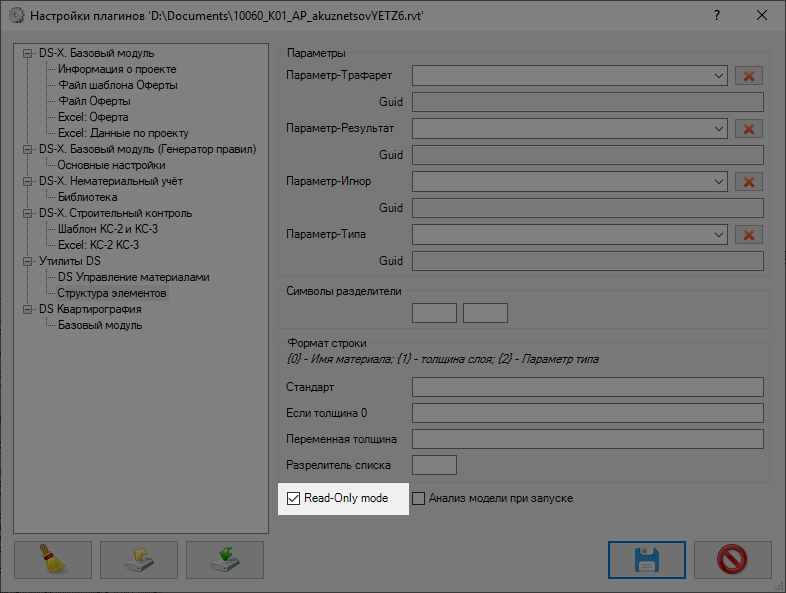

Рисунок 5 — режим Только для чтения



Анализ модели при запуске

Включенная настройка Анализ модели при запуске означает, что при запуске плагина модель будет проанализирована на наличие типоразмеров, размещенных в модели (станет доступным режим «Только используемые типоразмеры», произведётся заполнение столбца Элементы). Если же данная настройка будет выключена, то в онке плагина появится надпись - 'Автоматический анализ модели выключен' и кнопка 'Выполнить'. При нажатии на кнопку 'Выполнить' произойдёт анализ модели и кнопка вместе с надписью пропадёт, так же станет доступным режим «Только используемые типоразмеры»

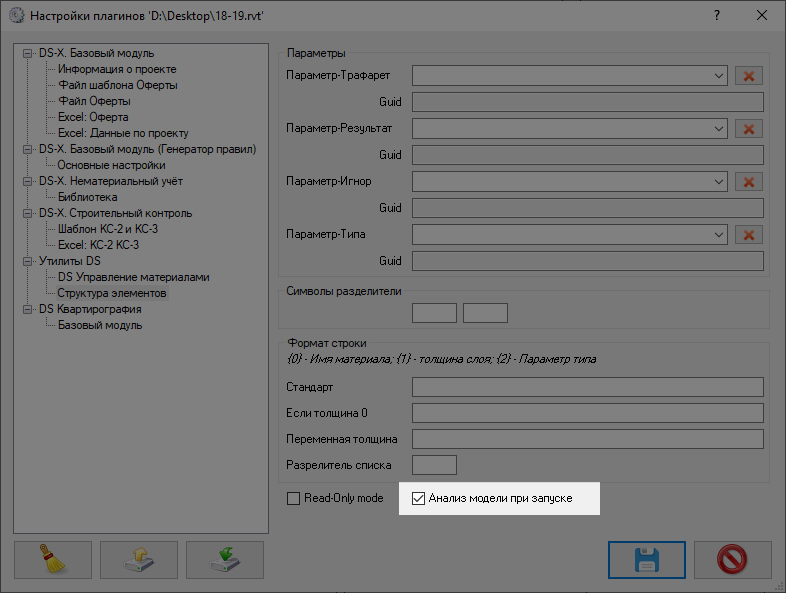

Рисунок 6 — Кнопка анализ модели при запуске

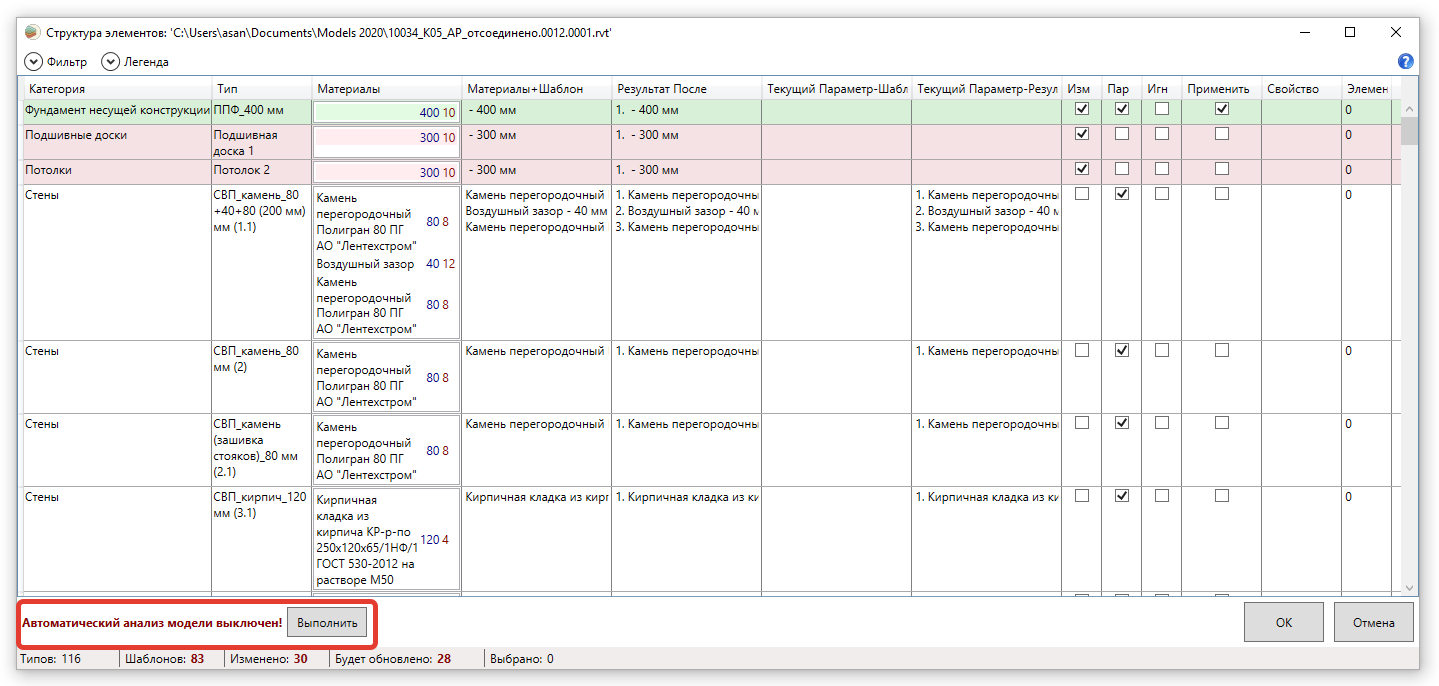

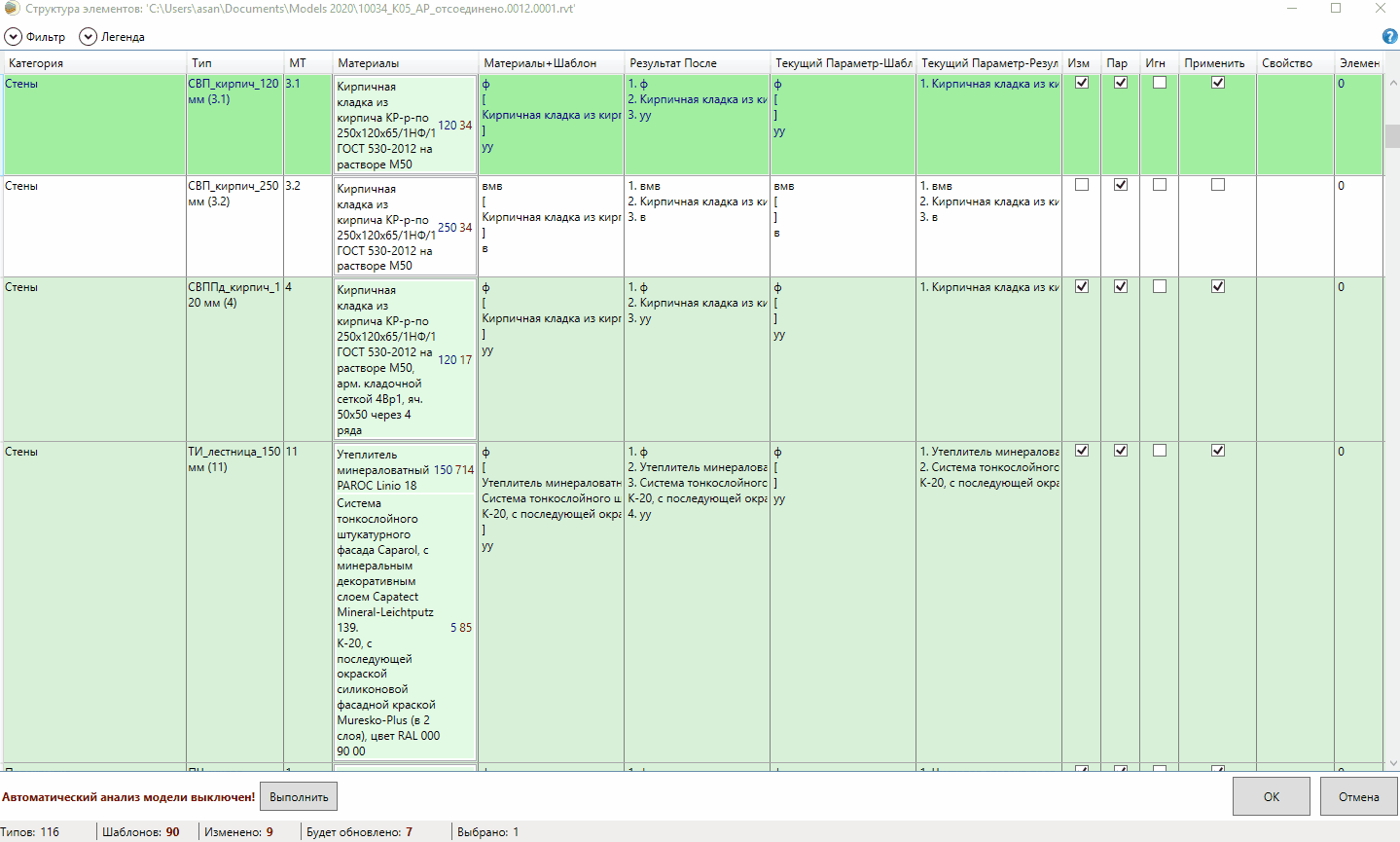

Рисунок 7 — Кнопка 'Выполнить', в главном окне инструмента

Настройка "Показывать маркировку типоразмера"

Данная настройка находится в разделе параметры и указывает на то, будет ли столбец МТ(маркировка типоразмера) отображаться в таблице с типами в главном окне плагина.

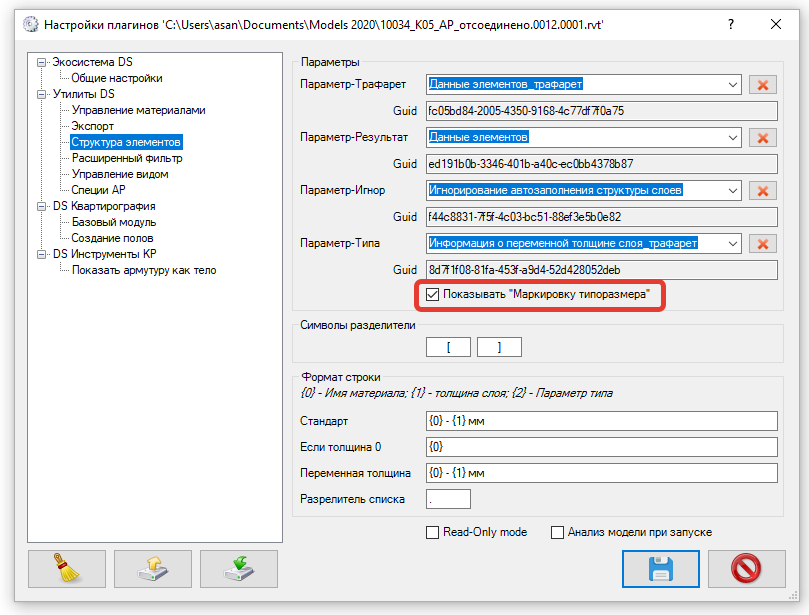

Рисунок 8 — Настройка "Показывать маркировку типоразмера"

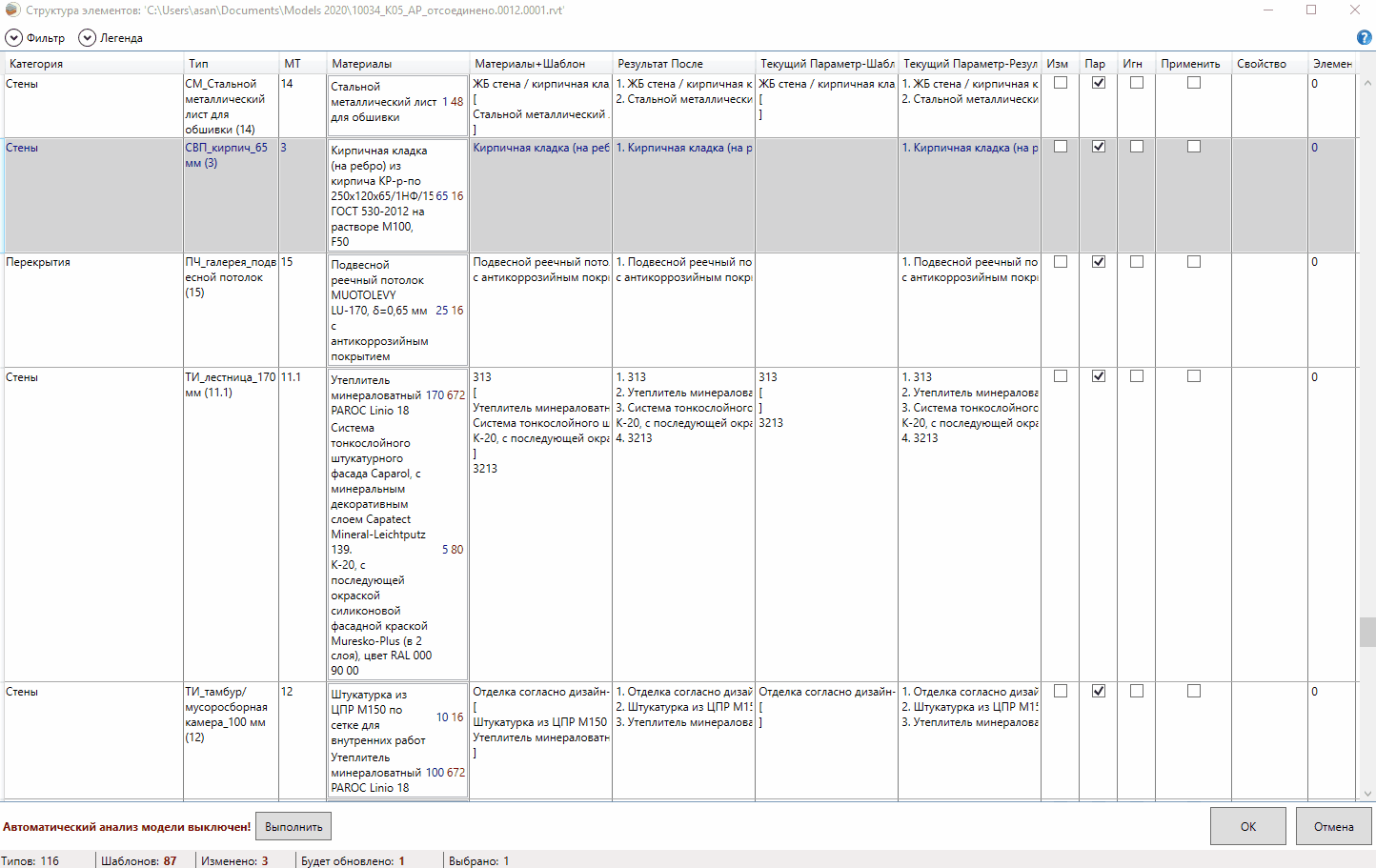

Рисунок 9 — Главное окно плагина при включенной настройке "Показывать маркировку типоразмера"
