Расчет зон радиопокрытия в программе может быть выполнен с применением следующих моделей распространения радиоволн:​

• Модель по рекомендации МСЭ-R P.1812-6 (09/2021) “Метод прогнозирования распространения сигнала на конкретной трассе для наземных служб "из пункта в зону" в диапазонах УВЧ и ОВЧ”;

• Модель по рекомендации МСЭ-R P.1546-6 (08/2019) “Метод прогнозирования для трасс связи "пункта с зоной" для наземных служб в диапазоне частот от 30 МГц до 4000 МГц”;

• Модель Лонгли-Райса v1.2.2 или ITM (Irregular Terrain Model);

• Модель Окамура–Хата;

• Модель по спецификации для 5G 3GPP TR 38.901 "Исследование канальной модели для частот от 0.5 до 100 ГГц" Версия 17;

• Модель на основе кривых распространения FCC (Federal Communications Commission — Федеральная комиссия по связи США) - для радио и телевизионного вещания;

• Комбинированная модель, учитывающей рекомендацию МСЭ-R P.528-3 (02/2012) “Кривые распространения радиоволн для воздушной подвижной и радионавигационной служб, работающих в диапазоне ОВЧ, УВЧ и СВЧ” и рекомендацию МСЭ-R P.526-14 (01/2018) “Распространение радиоволн за счет дифракции” (только для систем авиационной радиосвязи и радионавигации).

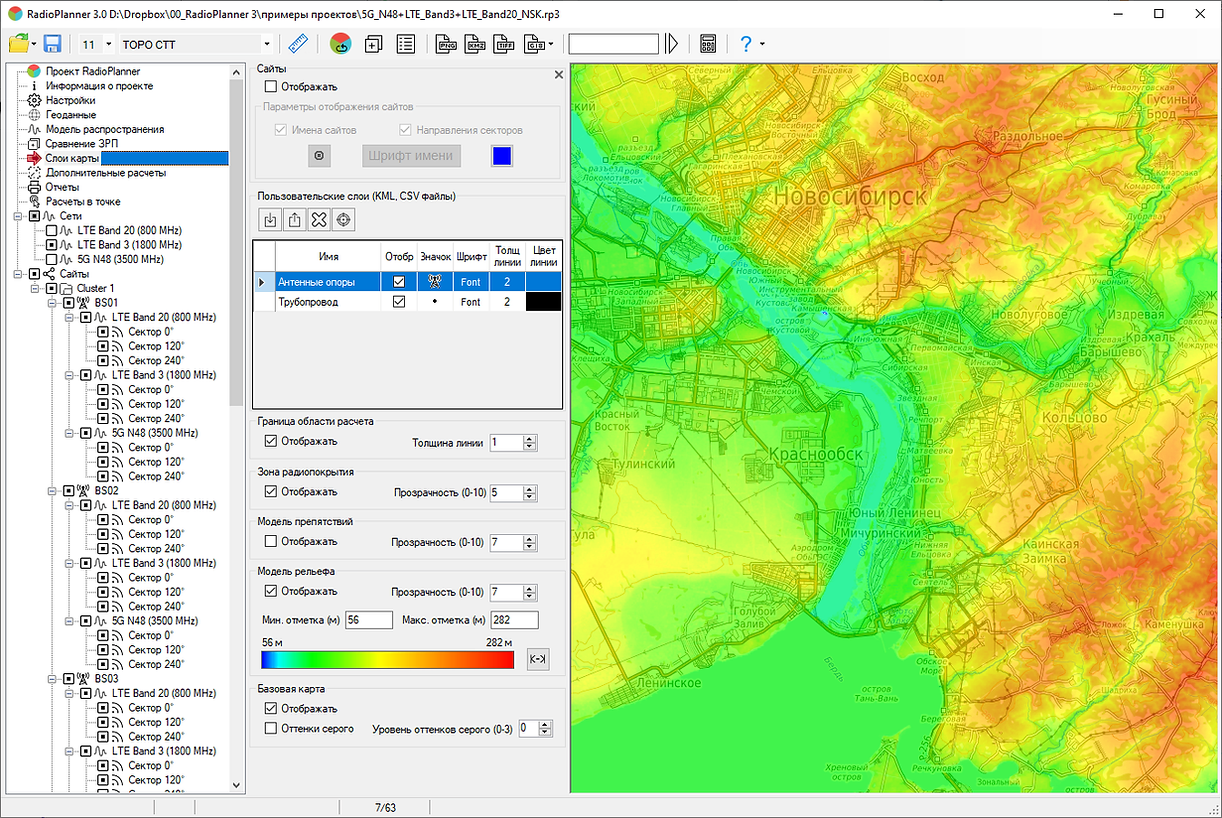

Цифровая модель местности

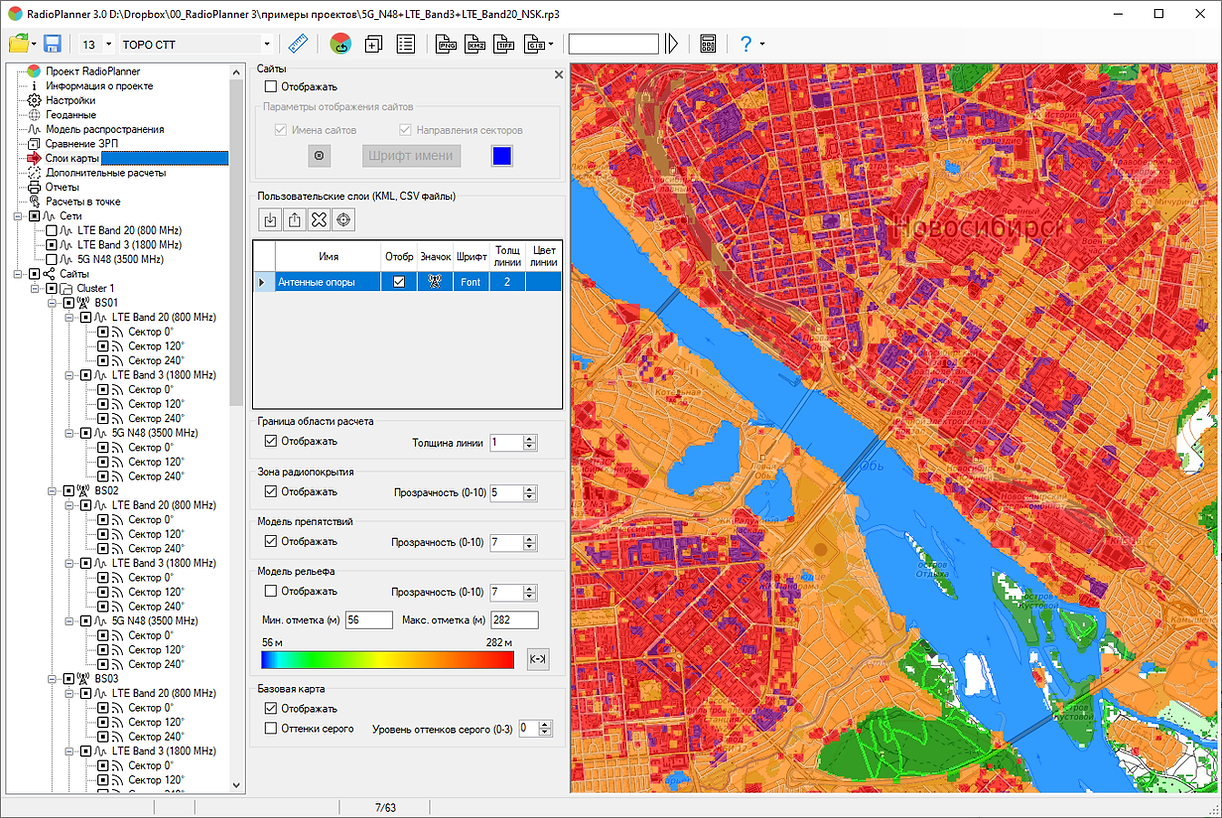

Цифровая модель препятствий

В RadioPlanner 3.0 пользователю доступны:

• Работа с несколькими сетями в рамках одного проекта с расчетом агрегатной пропускной способности и количества доступных сетей;

• Частотно-территориальное планирование сети с учетом помех в совмещенном и соседнем каналах;

• Возможность отображения продольного профиля от базовой станции до абонента с расчетом потерь сигнала и уровнями несущей и помех на совмещенном и соседних каналах;

• Групповой расчет для абонентских устройств фиксированного радиодоступа (CPE) или конечных устройств интернета вещей (IoT) с индивидуальными параметрами (высота антенны, усиление антенны, мощность передатчика, потери в кабеле и потери на проникновение) и в различных условиях развертывания.

• Групповое изменения выбранных параметров БС, которое позволяет быстро изменить любой параметр или несколько параметров для группы базовых станций;

• Импорт результатов измерения уровня мощности сигнала для сравнения с расчетными значениями и настройки параметров модели распространения;

• Расчет площади покрытия для разных уровней на приеме в проектах подвижной связи;

• Расчет площади покрытия и количества населения в зоне охвата на основе базы данных проекта OpenStreetMap или пользовательских таблиц с формированием перечня населенных пунктов, охваченных телевизионным и радио вещанием;

• Сравнение несколько результатов расчета покрытия;

• Возможность формирования отчетов о конфигурации базовых станций/передатчиков и параметрах расчета;

• Сохранение результатов расчета покрытия в виде файлов KMZ, PNG, GeoTiff, CSV, MIF, интерактивной веб-страницы в формате HTML, а также экспорт результата расчета охвата телевещанием в формат загрузки картографического сервиса РТРС карта.ртрс.рф

• Гибкая работа со слоями карты – загрузка пользовательских слоев (линейных и точечных объектов) из файлов KML и CSV, быстрое создание точечных объектов, управление пользовательскими слоями – изменение свойств слоя, выбор толщины, цвета, стиля надписей и т.д.

• Возможность работы в разных системах координат (WGS-84, ГСК-2011);

• Повышенная детальность и высокая скорость расчетов за счет оптимизации алгоритма и использования параллельных вычислений в различных ядрах/потоках процессора. Расчет для базовых станций выполняется в разных потоках, что позволяет эффективно использовать мощность современных процессоров и выполнять расчеты для сетей в сотни базовых станций за минуты-десятки минут​

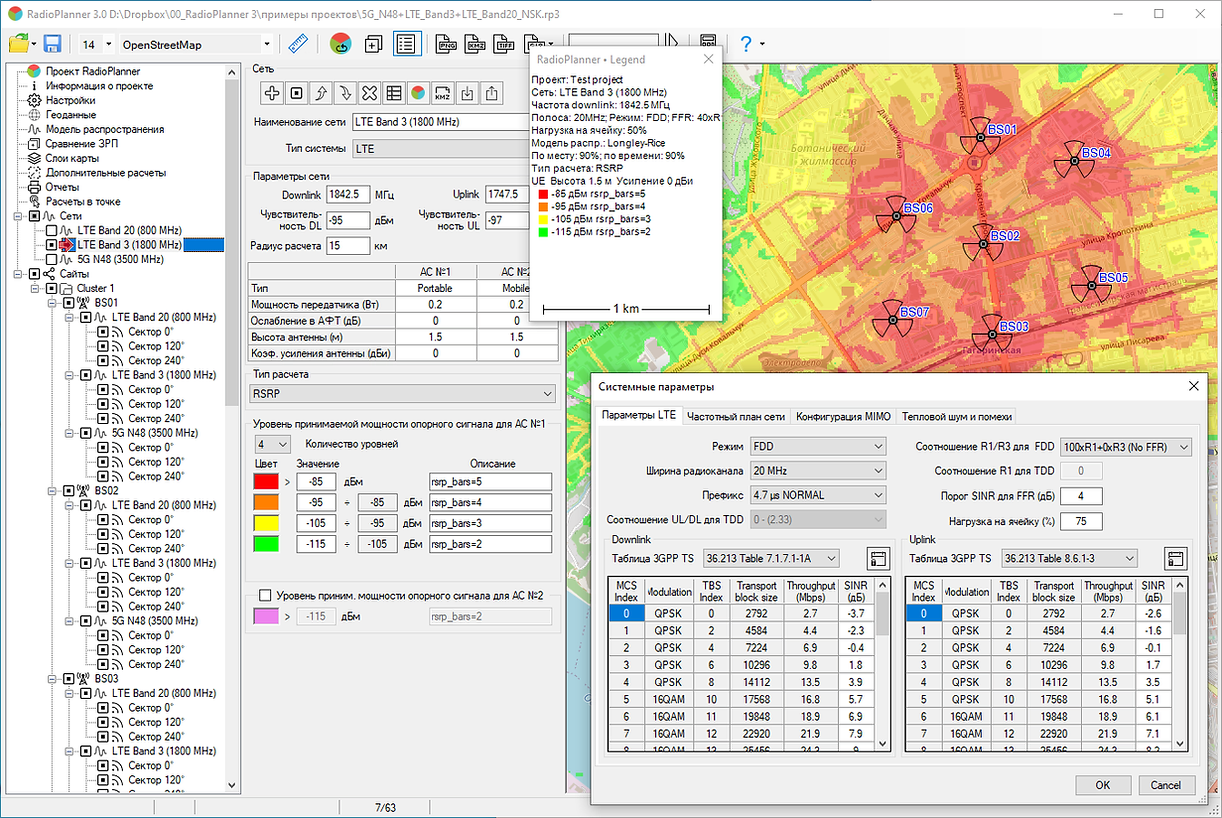

Расчет уровней RSRP для сети LTE

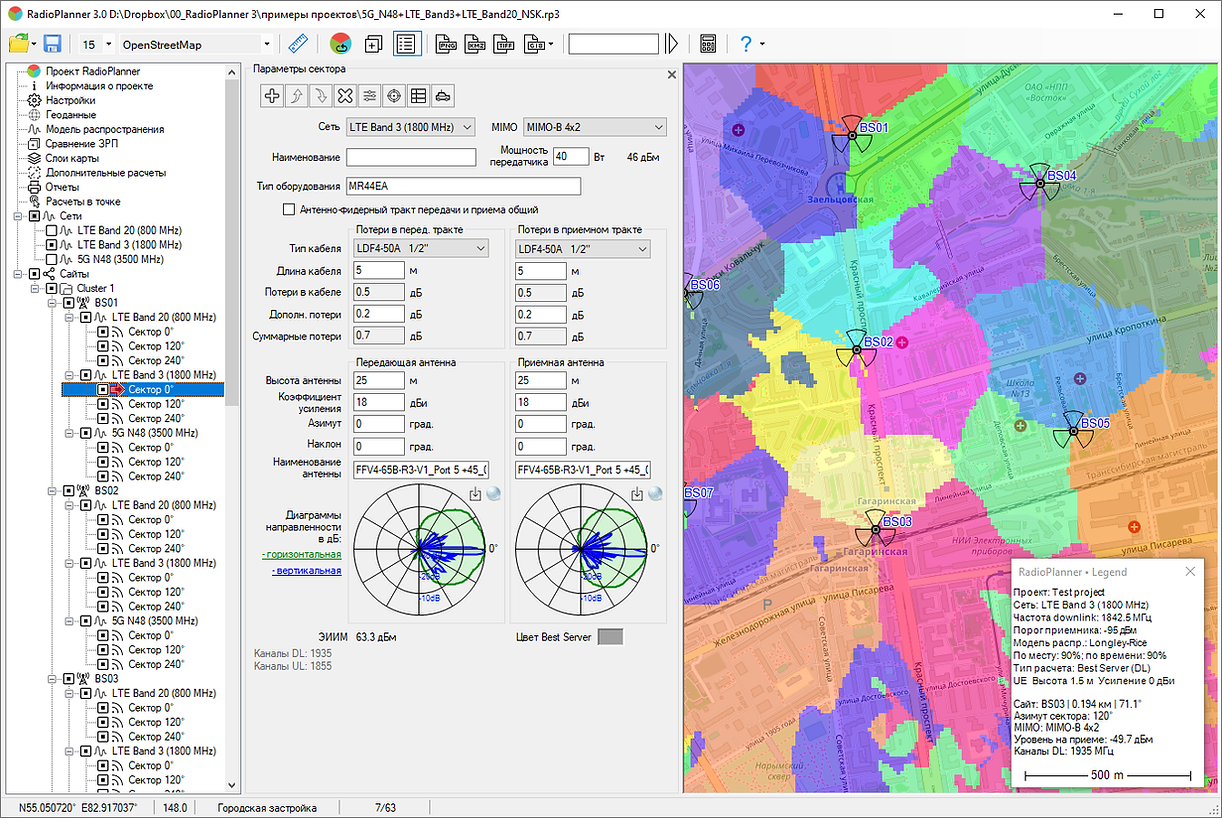

Best Server для сети LTE

В RadioPlanner 3.0 могут быть использованы следующие геоданные:​

• Исходная (предлагаемая по умолчанию) цифровая модель рельефа местности (ЦМР) с разрешением в плане около 30 м. Данная ЦМР автоматически  подгружается для расчетов для любой локации.

• Пользовательская ЦМР с любым разрешением в формате GeoTiff;

• Исходная (предлагаемая по умолчанию) цифровая модель препятствий (ЦМП) (клаттеров) с девятью типами препятствий и разрешением в плане около 30 м. Данная ЦМП автоматически  подгружается для расчетов для любой локации. Данная ЦМП создана на основе проектов OpenStreetMap и Global Forest Change.

• Пользовательская ЦМП в формате GeoTiff;

• Картографическая подложка Topo CTT, OpenStreetMap, Google, Bing и карты с других тайловых серверов;

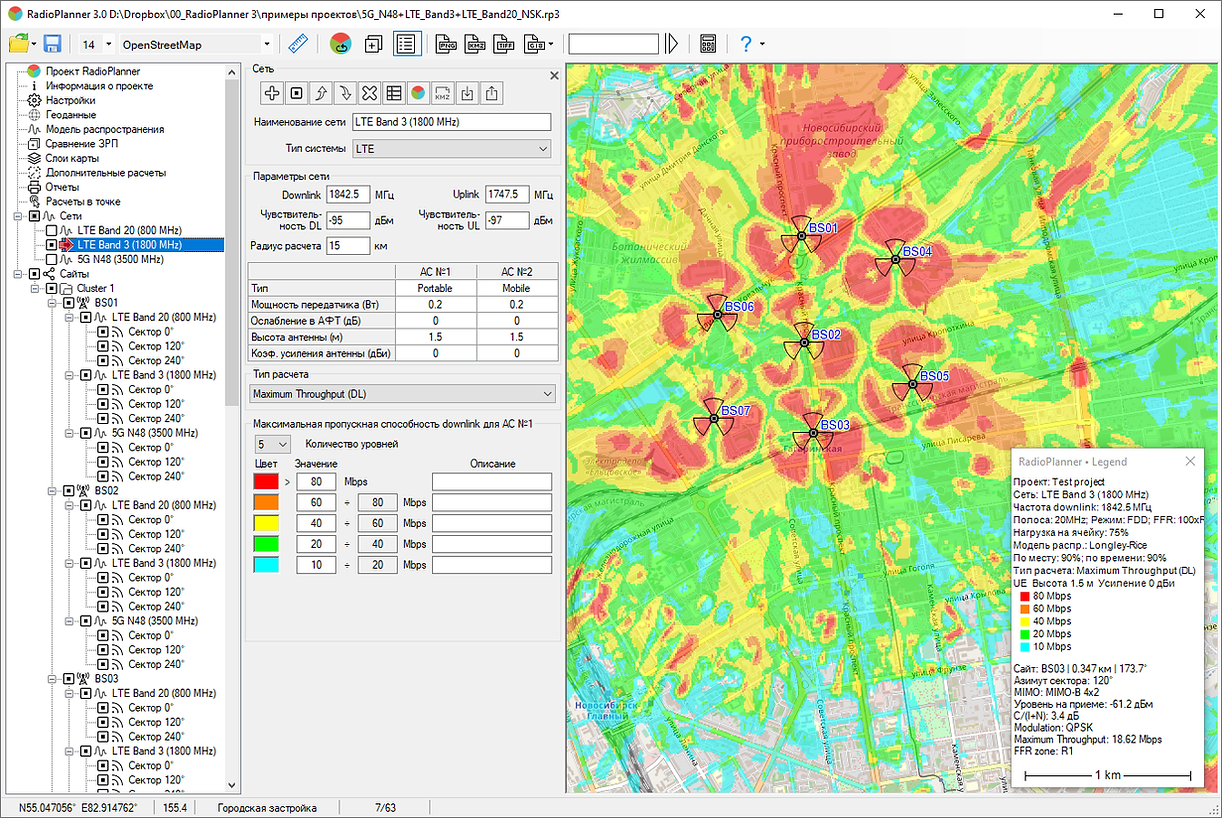

Расчет максимальной скорости для сети LTE

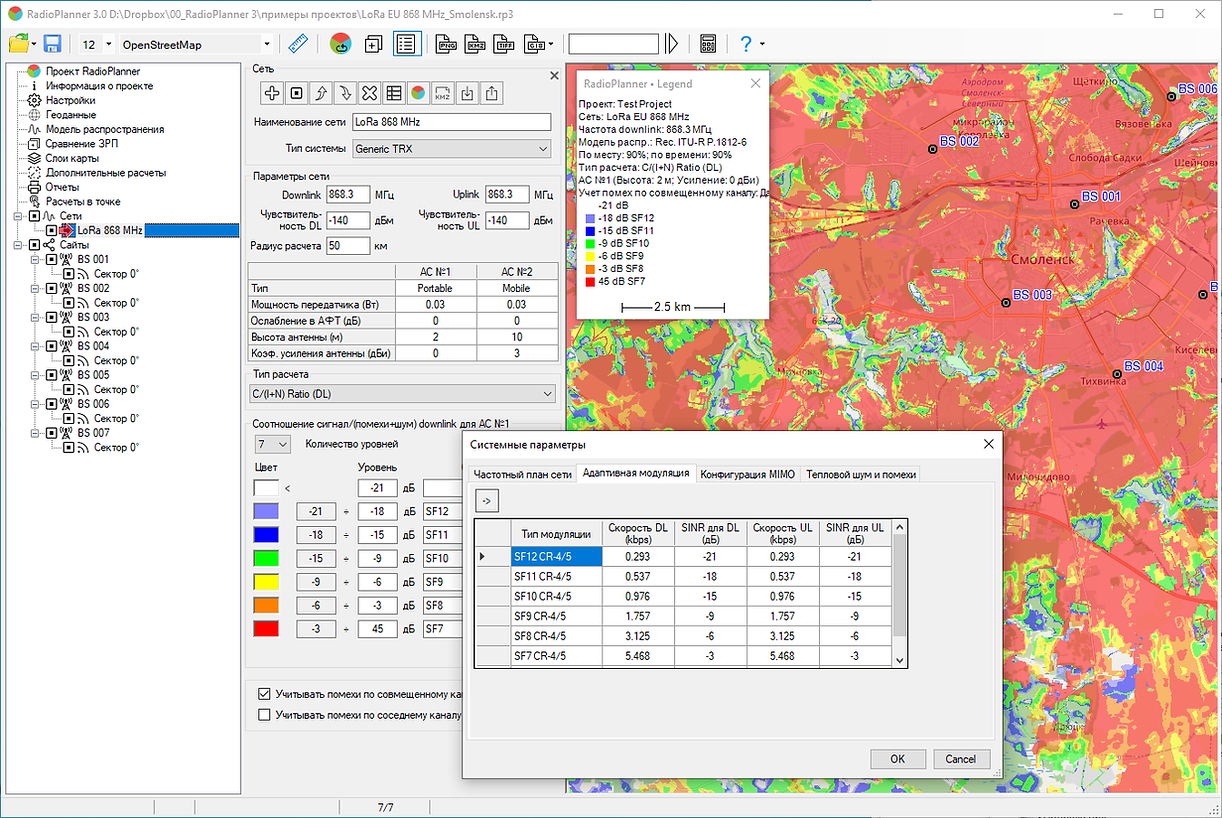

Расчет соотношения сигнал/шум для сети LoRa

RadioPlanner 3.0 позволяет выполнять следующие типы расчетов для мобильных сетей:​

• Уровень принимаемой мощности (Received Power downlink/uplink)

• Зоны максимального уровня мощности на приеме (Best Server downlink/uplink)

• Соотношение сигнал/(помехи+шум) (C/(I+N) Ratio downlink/uplink)

• Максимальная пропускная способность (Maximum Throughput downlink/uplink)

• Количество доступных сетей (Number of Networks downlink/uplink)

• Максимальная агрегатная пропускная способность (Maximum Aggregated Throughput downlink/uplink)

• Области с уровнем сигнала выше порога на БС и АС (Area with Signal above Both Base and Mobile Thresholds)

• Количество доступных секторов БС (Number of Servers downlink/uplink)

• Вероятность покрытия (Coverage Probability downlink/uplink)

• Уровень  принимаемой мощности опорного сигнала (RSRP) для сетей LTE и 5G

• Уровень  качества принятого опорного сигнала (RSRQ) для сетей LTE и 5G

• Разброс задержки сигнала для синхронных сетей радиосвязи (Simulcast Delay Spread)

• Уровень принимаемой мощности с учетом помех для синхронных сетей радиосвязи (Received Power with Simulcast Interference)

• Зоны TalckOut/TalckBack

• Напряженность поля в точке приема (Field Strength)

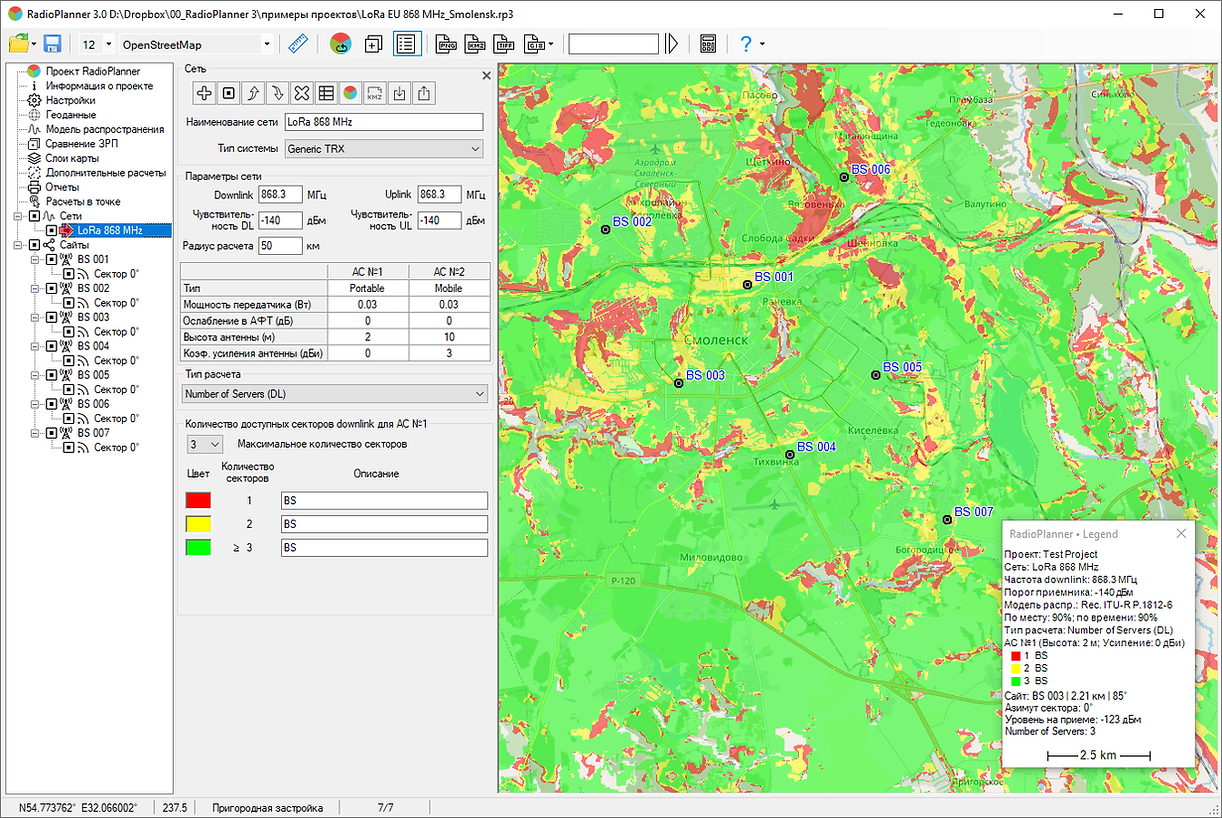

Расчет доступных БС для сети LoRa

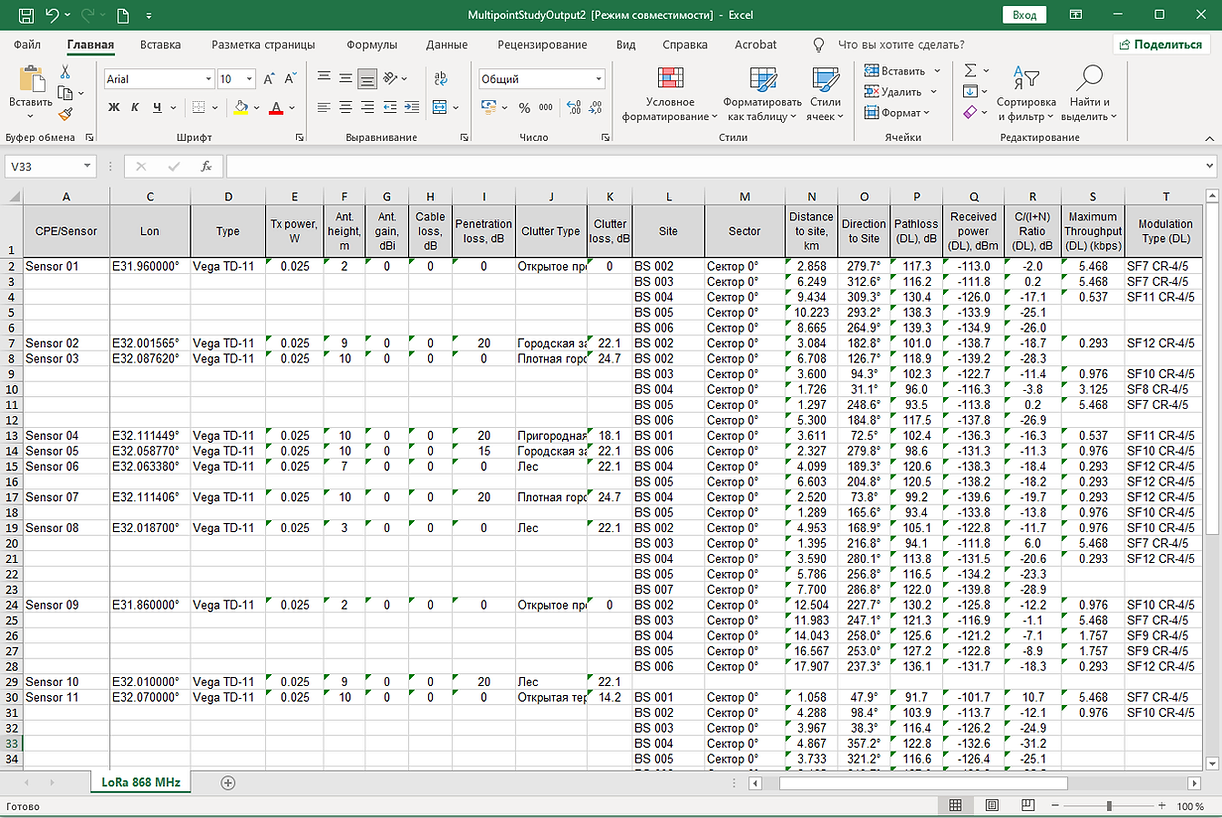

Отчет для группы сенсоров в сети LoRa

Типы расчетов для сетей наземного телевизионного и радиовещания:​

• Напряженность поля в точке приема (Field Strength)

• Best Server

• Контуры по кривым FCC

• Контуры по кривым ITU-R P.1546-6

• Расчет количества населения в зоне охвата вещанием

• Формирования списка населенных пунктов, охваченных вещанием

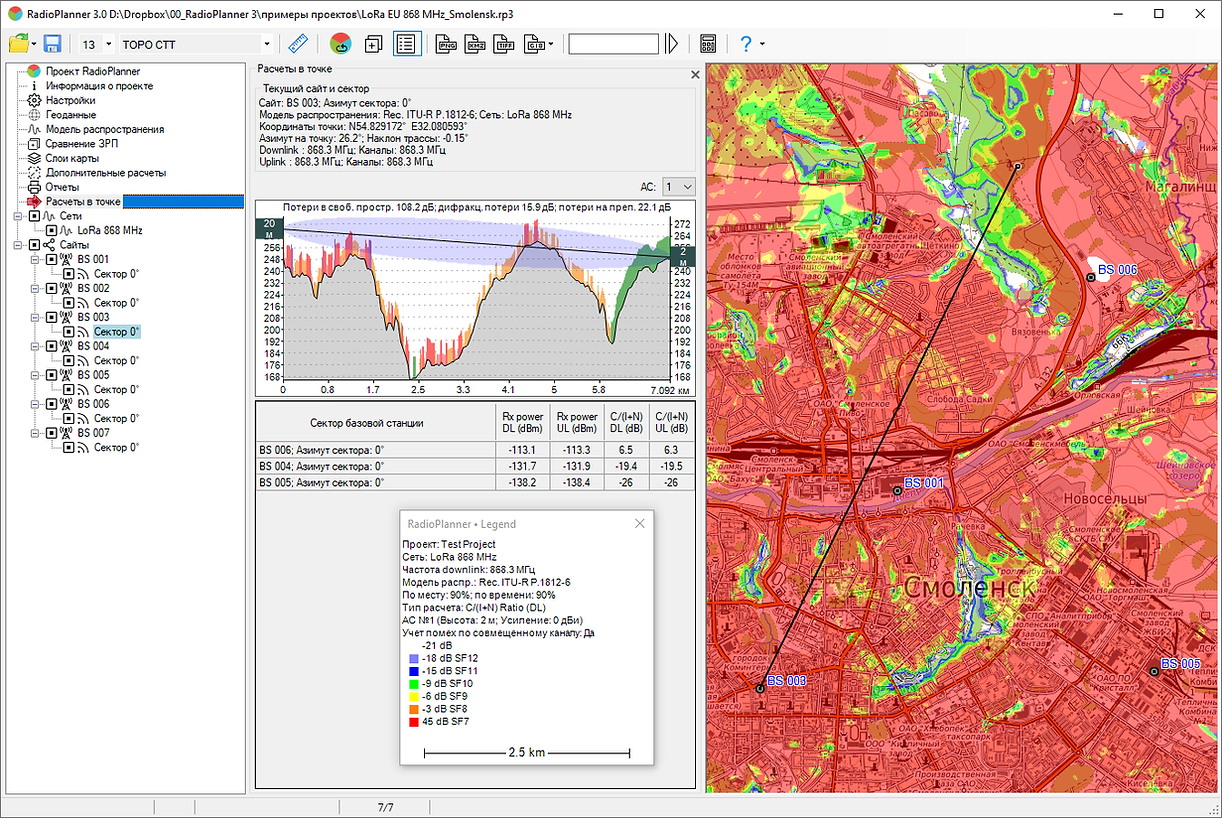

Продольный профиль местности от БС

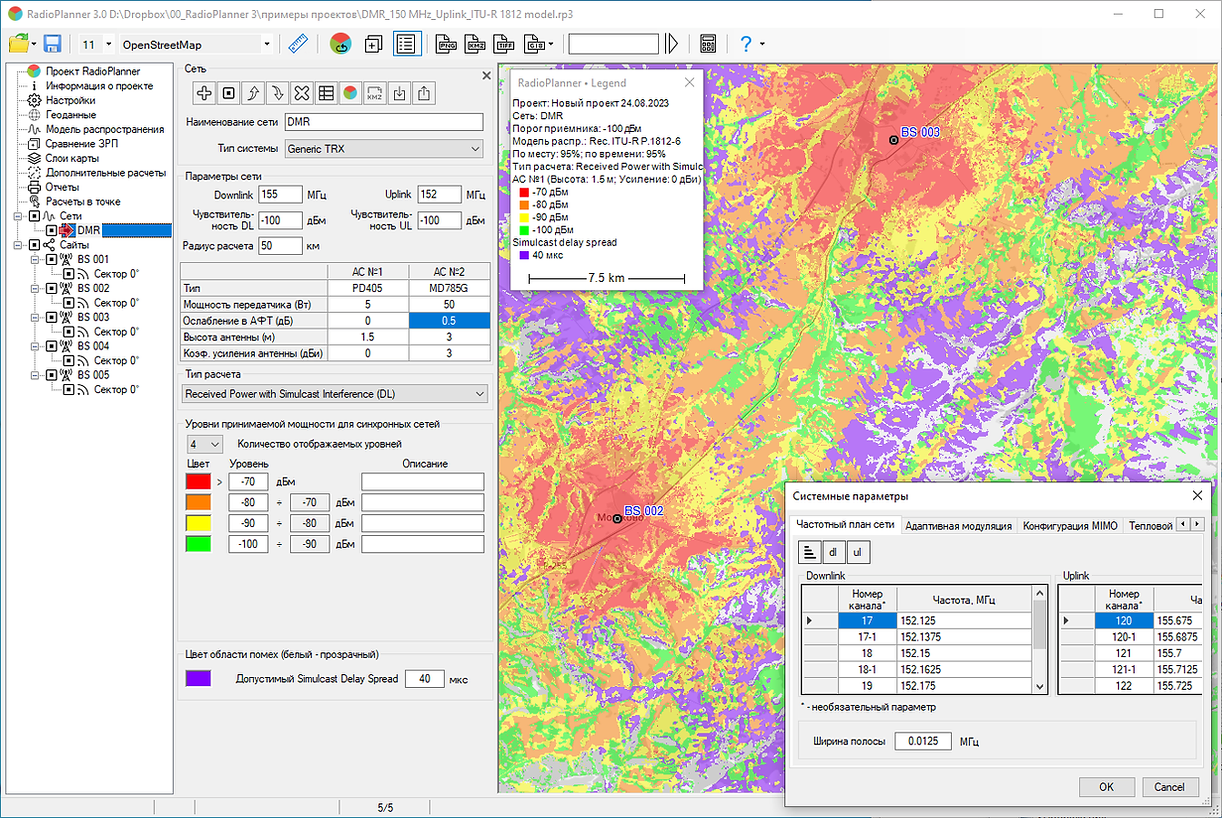

Расчет с учетом помех для синхронных сетей

Типы расчетов для авиационной радиосвязи и радионавигации:​

• Уровень принимаемой мощности в направлении Воздух-Земля (Received power Air-to-Ground)

• Уровень принимаемой мощности в направлении Земля-Воздух (Received power Ground-to-Air)

• Зоны наилучшего покрытия (Best Server Air-to-Ground)​

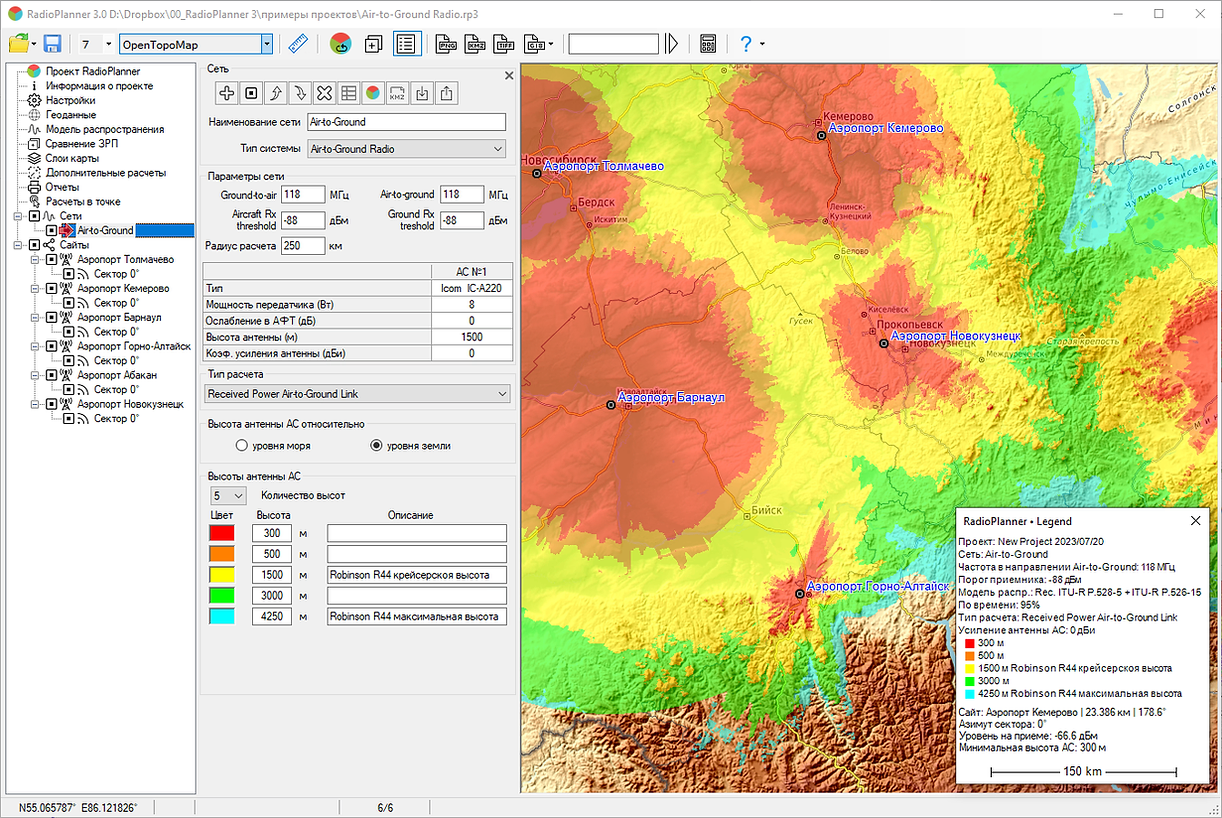

Расчет покрытия для авиационной радиосвязи

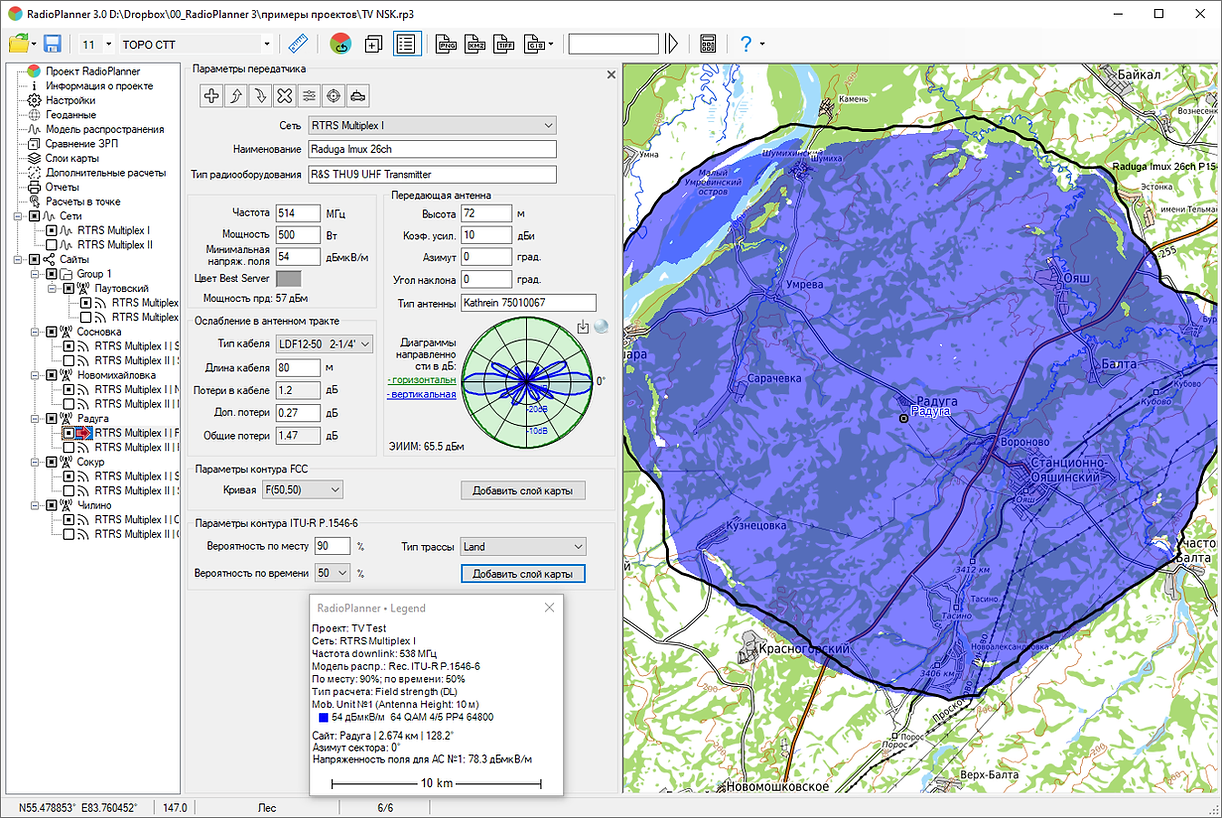

Расчет покрытия для ТВ передатчика

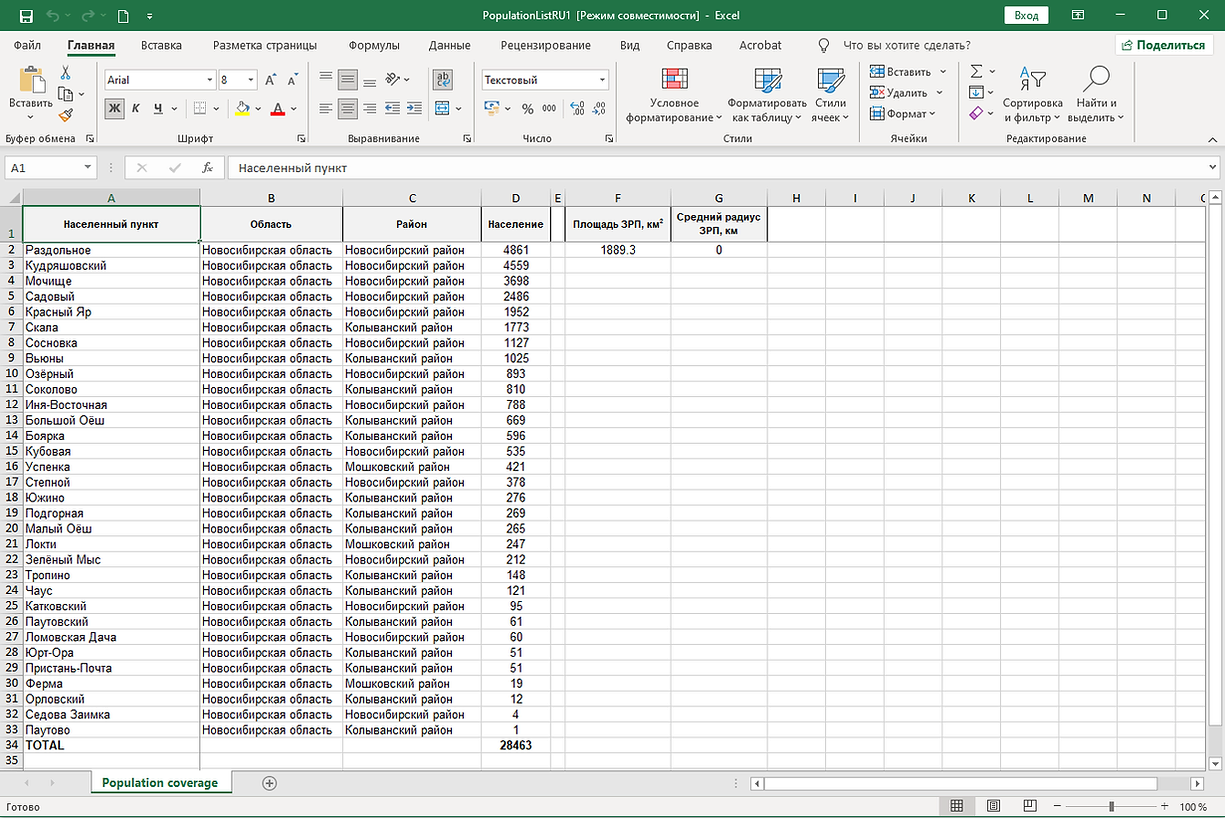

Отчет об охвате населения ТВ вещанием
