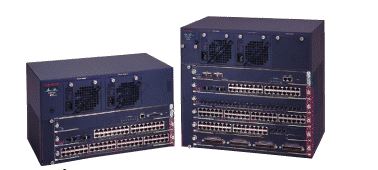

Коммутаторы Catalyst 4000 Series

Так Catalyst 4000 с процессорным модулем Supervisor Engine III предоставляет интеллектуальные сетевые услуги и управление, а так же предлагает высокопроизводительное решение для коммутации на 3/4 уровнях. Supervisor Engine III предлагает расширенные возможности: не блокируемое для уровней 2/3/4 48Mpps исполнение, традиционный LAN-коммутатор, multilayer IOS с IP-маршрутизацией, широкие возможности по использованию quality of service (QoS) и traffic management, расширенные функции безопасности и управления. Новый супервизор позволит клиентам быстро и эффективно внедрять объединенные сети нового уровня, предоставляющие оптимальное управление передачей данных, потокового видео, телефонии и других бизнес приложений, по протоколу IP.
Модуль Catalyst 4006 Supervisor Engine III является представителем нового поколения технологий коммутации, позволяющей осуществлять не блокируемую коммутацию уровней 2/3/4 на одном аппаратном модуле. Он предоставляет 64 Gbps коммутирующую матрицу, с 48 Mpps полосой пропускания на аппаратном уровне построенную с использованием технологии Cisco Express Forwarding (CEF), как для уровня 2, так и для уровней 3/4. Скорость коммутации не зависит от количества установленных IP-маршрутов или активации дополнительных сервисов третьего уровня. Catalyst 4006 Supervisor Engine III первый из серии коммутаторов Catalyst 4000, поддерживает программное обеспечение Cisco IOS и позволяет использовать единую конфигурацию для многоуровневой коммутации.

Основные характеристики Cisco Catalyst 4000
Высокая производительность:

• 64 Gbps Switching Fabric
• Аппаратная скорость передачи второго уровня - 48 Mpps
• IP Cisco Express Forwarding (CEF) 48 Mpps
• Отсутствие снижения производительности при включении функций уровней 3/4
• Программное обеспечение IOS
• Единый образ для уровней 2/3/4
• IP multicast routing на аппаратном уровне
• расширение функций протокола Spanning Tree
• 802.1Q и ISL VLAN инкапсуляция
• QoS & Bandwidth Management
• конфигурация QoS на каждом порту с 4-мя очередями и строгой приоритезацией
• Классификация и маркировка
• Правила для входящего и исходящего трафика
• Шейпинг и разделение управления исходящих очередей
• Расширенная безопасность
• Стандартные и расширенные акцесс-листы (ACL) на аппаратном уровне (Все порты)
• ACL для маршрутизации (Все порты)
• аутентификация пользователей - TACACS+ и RADUIS
• Private VLANs
• Полнофункционально управление
• Управление через CiscoWorks
• Единый консольный порт и единый адрес IP для управления всеми системными - настройками
• SNMP v1, v2 и v3 и поддержка 4-х групп RMON
• Опционально: карта памяти CompactFlash
• Catalyst 4006 Supervisor Engine III может быть установлен на любое шасси Catalyst 4006 - (новое или имеющееся). Не совместим с шасси Catalyst 4003. Catalyst 4006 Supervisor Engine - III поддерживает все ранее выпущенные модули для коммутаторов серии Catalyst 4000, сохраняя инвестиции клиентов. Программное обеспечение IOS для нового модуля аналогично тому, которое используется в коммутаторах серий Catalyst 2950, 3550, 5500, 6500 и 8500, что обеспечивает их полную совместимость и прозрачность взаимодействия.
