CamTrax64
CamTrax64 помогает дизайнеру создавать надежные модели практически всех типов кулачков с параметрами динамического управления движением, необходимыми вашей системе. Во время разработки CamTrax64 генерирует диаграммы при связывании с Excel и добавляет список профилей к вашему чертежу.
Стандартные типы кулачков CamTrax64 включают цилиндрические кулачки, плоские кулачки (или диски) и линейные кулачки. Выбирайте между практически любым стандартным движением кулачка с помощью пары щелчков мыши. С помощью Excel дизайнер может анализировать движения кулачков и сравнивать различные синтезы движений. Нет Excel? Вывод также может быть в текстовый файл! Отмечены смещение, скорость, ускорение, угол давления, крутящий момент распредвала, радиус кривизны, контактное напряжение и нормальная сила.

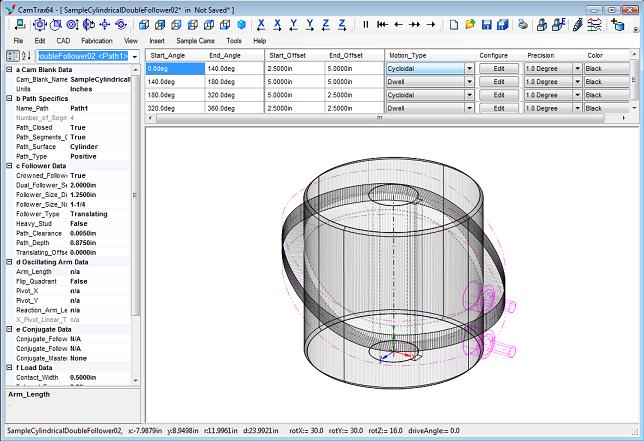

CamTrax64 - объектно-ориентированным программа для создания кулачков для win32 и win64 систем. CamTrax64 не заменяет Вашу CAD систему, но позволяет точно визуализировать компоненты кулачков, прежде, чем смоделировать их в основную CAD систему.
Базовый компонент CamTrax64 - это либо цилиндр, либо куб. Цилиндр может иметь дорожки, вставленные на обоих концах и / или цилиндрическую поверхность. Куб может иметь пути вставляется на верхнюю или нижнюю поверхность. Каждый путь имеет одну последовательность кулачка. Путь также может быть двойным последователем (два кулачки одинакового диаметра). Путь может также быть сопряженным к другому пути, сопряженный путь может иметь последователя другого диаметра, нежели основной путь.
CamTrax64 доступен в качестве дополнения для SOLIDWORKS, Autodesk Inventor и Solid Edge и может также использоваться автономно. Доступны несколько разных параметров выбора сетевых лицензий.
Типы кулачков
- Цилиндрический
- Сегментные
- Плоские (диски)
- Линейные
Типы повторителей
- По центру перевода
- Двойные толкатели кулачка
- Сопряженные пути
- Перевод из центра
- Колеблющийся (качающийся) рычаг
Движения
- Циклоидные
- Гармонические
- Модифицированный синус
- Модифицированная трапеция
- Циклоидально-Гармонические
- Постоянная скорость
- Предельная скорость
- Постоянное ускорение
- Двойная гармоника
Числовые таблицы и графики
- График перемещения
- График скорости
- График ускорения
- График импульса
- Угол давления
- Крутящий момент распредвала
- Контактное напряжение
- Нормальная сила
- Радиус кривизны
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
|
Camnetics Inc. специализируется на разработке программного обеспечения для проектирования кулачковых механизмов и других компонентов привода.
Входящие в состав программы вы сможете использовать как отдельные элементы с возможностью сохранять данные в собственных форматах так и передавать готовые модели в разные CAD системы, допустим SolidWorks или Autodesk Inventor.
