13 июля 2021
Вышел новый КОМПАС-3D v20!

Прямое чтение форматов практически всех популярных CAD-систем, новые инструменты прямого редактирования геометрии. Существенно доработано поверхностное и листовое моделирование, расширены базовые возможности 3D- и 2D-проектирования, проделана большая работа над повышением скорости и производительности системы.

Новинки последних версий КОМПАС-3D в 2D-режиме работы



v18

v19 v20
Круговая и линейная сетки центров

+

+ +
Быстрое обозначение центров всех окружностей вида

+

+ +
Параметрический прямоугольник и многоугольник

+

+ +
Автоматическое создание в чертеже по модели осевых линий тел вращения,
дуговых осевых, обозначения центров, сеток центров


+

+
Округление размеров до нужного знака после запятой

+

+
Создание местного разреза на выносном элементе

+

+
Управляющий размер длины дуги окружности

+

Новый элемент обозначения «Дуговая осевая линия»

+

Создание осевой линии указанием точки внутри проекции грани,
имеющей форму поверхности вращения


+

Автоматическое определение номера позиции при установке обозначения
позиции в ассоциативном чертеже


+

Полный список отличий новинок версии v20 от предыдущих доступен в листовке (скачать)


Новинки КОМПАС-3D v20

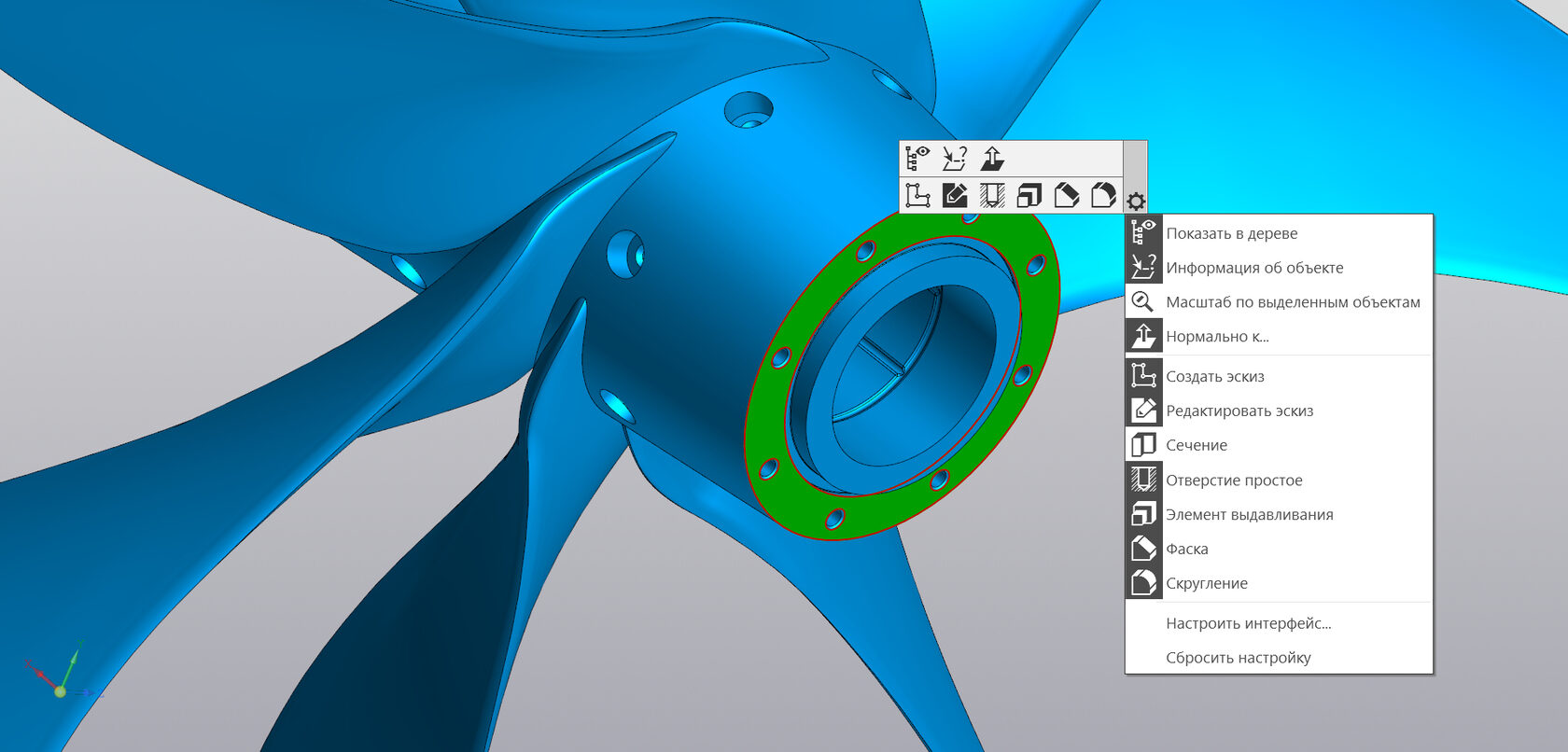

Настраиваемый интерфейс

Теперь можно настраивать контекстные панели под себя. Состав контекстных панелей зависит от документа, с которым вы работаете, а также от выбранного объекта: например, грани, ребра или отрезка на чертеже.


Кроме этого, появилась возможность управлять наборами команд на инструментальных панелях: создавать свой набор, перемещать, скрывать и удалять команды. Сами инструментальные панели теперь можно переименовывать.

Обмен данными с популярными САПР

Теперь в КОМПАС-3D можно напрямую открывать модели практически всех популярных CAD-систем без использования специального конвертера.
Поддержка форматов .prt, .asm, .sldprt, .sldasm, .ipt, .iam, .CATPart, .CATProduct, .par, .psm.

Новинки поверхностного моделирования

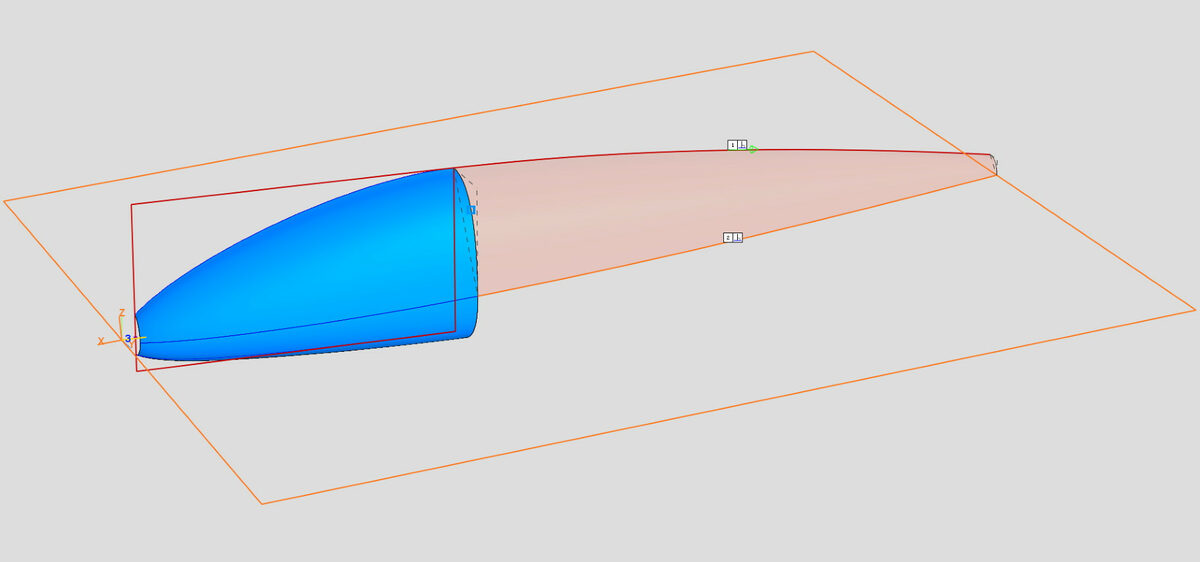

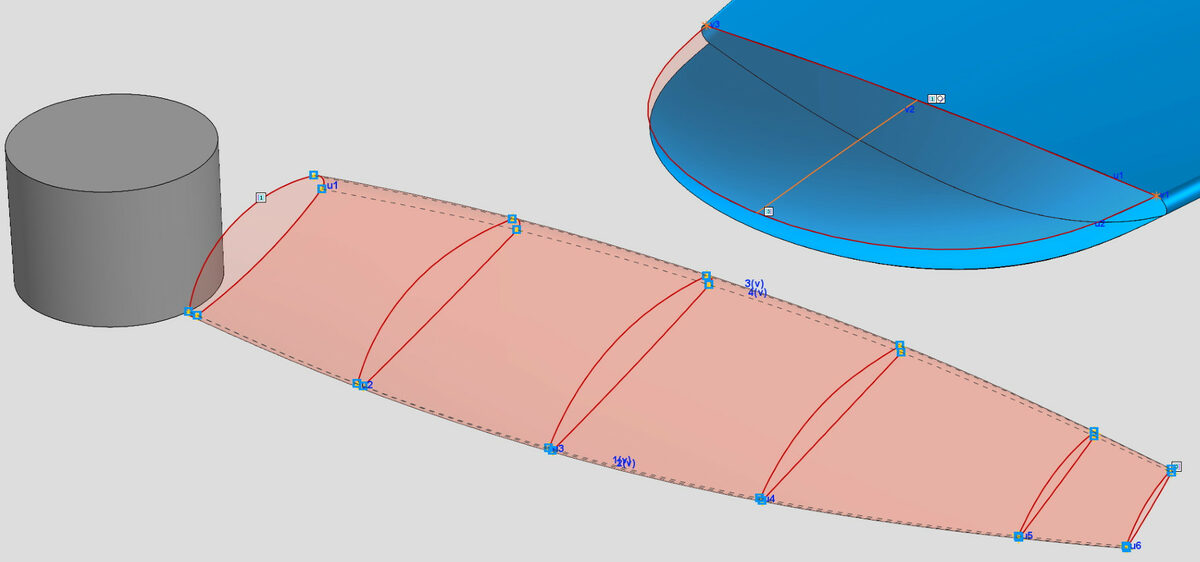

Поверхность конического сечения

Абсолютно новый тип поверхностей для КОМПАС-3D. Новая функциональность создает поверхность, которая образуется путем перемещения кривой конического сечения по двум направляющим с возможностью изменения параметров этого сечения. В итоге формируется правильная и гладкая поверхность.


Поверхность по сети кривых

Теперь можно использовать многосегментные кривые, выбирать точки кривых для образования цепочек соединения, контролировать направление сопряжения поверхностей, оптимизировать форму поверхности для получения более предсказуемого результата на достаточно искривленной сетке.

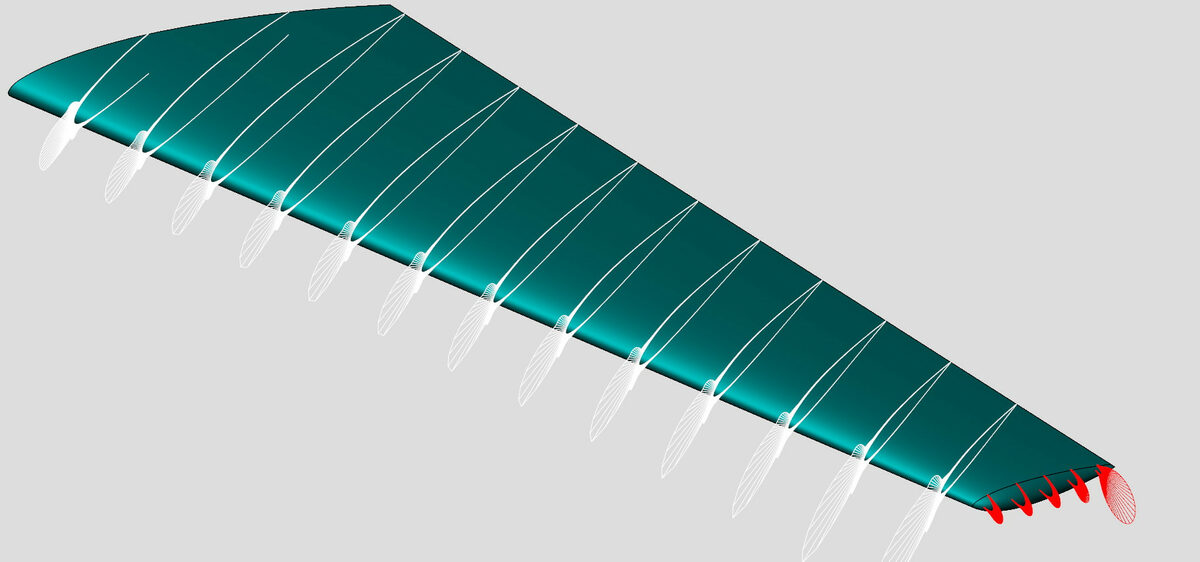

Сетка графиков кривизны

Новая команда диагностики гладкости поверхностей. Результат работы команды — графики кривизны для линий пересечения поверхности с плоскостями, расположенными либо параллельно базовой плоскости, либо радиально. Пользователь может управлять шагом между графиками и их количеством, масштабом и плотностью.



Новинки листового проектирования

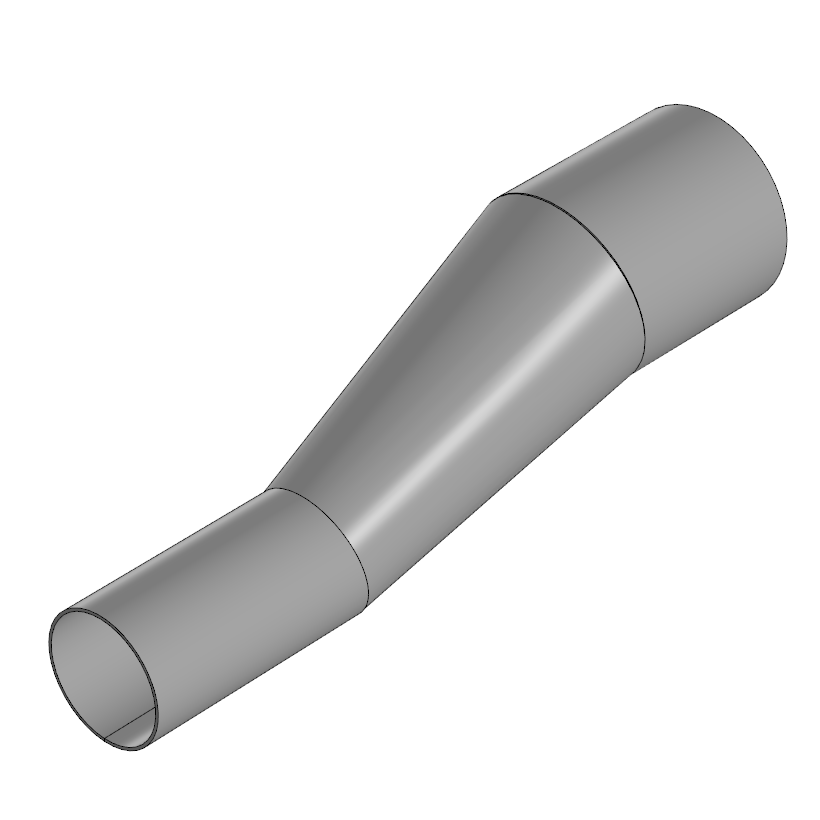

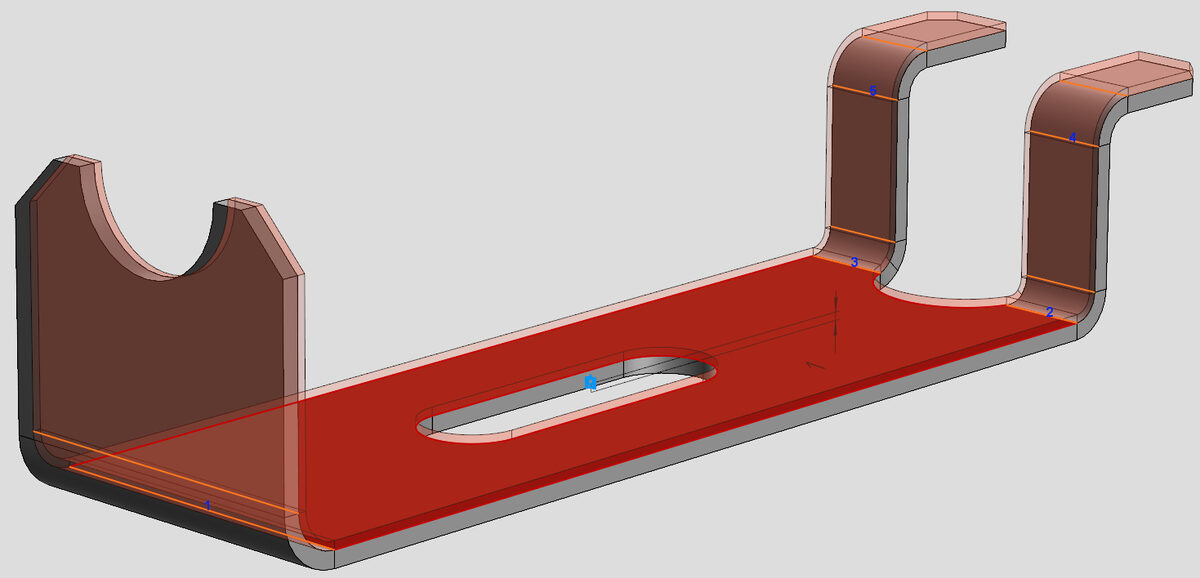

Преобразование в листовое тело

Модель без истории построения (в т.ч. импортированную) теперь можно превратить в листовую деталь, а затем получить развертку. При этом создавать листовое тело можно в разных направлениях с различной толщиной, сгибы распознать автоматически, а также изменить их радиус.

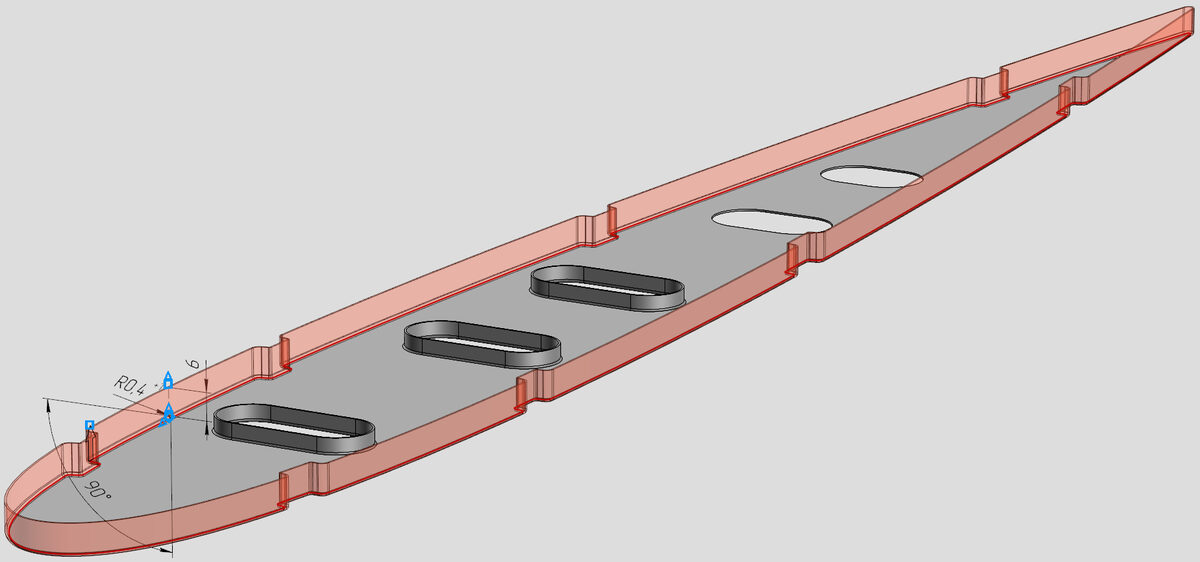

Отбортовка

Это разновидность «Сгиба по криволинейному ребру». Точнее, это сгиб листового тела вдоль плоского ребра произвольной формы или цепочки таких ребер, которые соединяются по касательной.

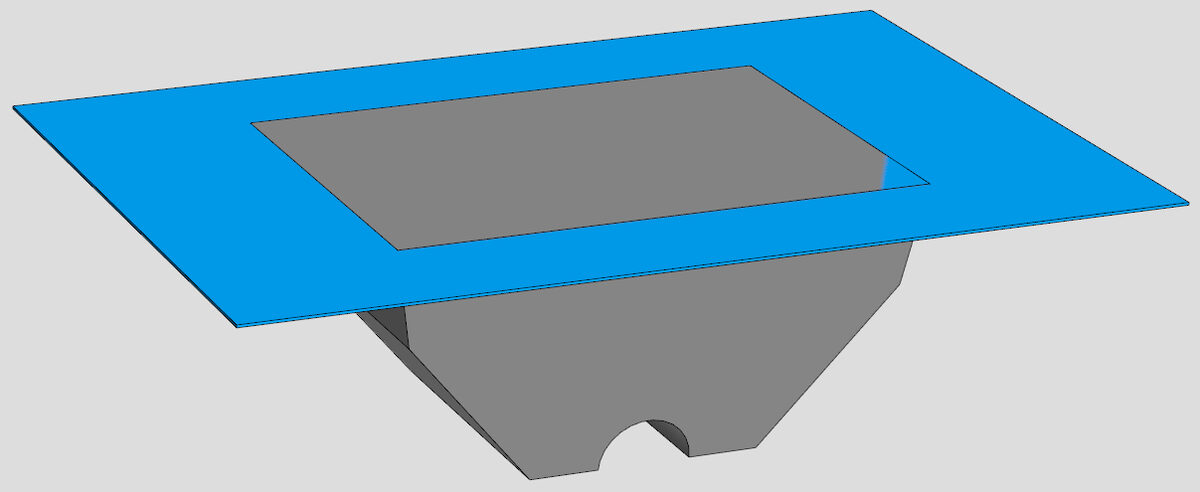

Штамповка телом

Создает в листовом теле штамповку по форме другого, заранее созданного в модели тела. При выполнении операции можно указать, является ли это тело пуансоном или матрицей, а также выбрать грани для вырубки — на их месте в штамповке будут отверстия.



Новое приложение «Оборудование: Кабельные каналы»

  • Быстрое построение кабельных каналов без предварительно созданной траектории
  • Настраиваемые стили с указанием профиля канала, поворотов и ветвлений
  • Автоматический подсчет крепежных элементов и добавление их в спецификацию
  • Возможность добавления пользовательских элементов в состав кабельного канала
  • Задание профиля канала с помощью библиотеки фрагментов

Импорт из IFC. Приложение «Оборудование: Металлоконструкции»

Новая команда позволяет открыть файл формата IFC, содержащий металлоконструкции, для последующего редактирования. IFC (Industry Foundation Classes) — открытый формат для обмена данными между раз­личными BIM-продуктами.
После чтения металлоконструкции можно редактировать командами приложения, сформировать комплект документации КМД и выгрузить модели для резки на станках с ЧПУ.

Другие новинки приложений

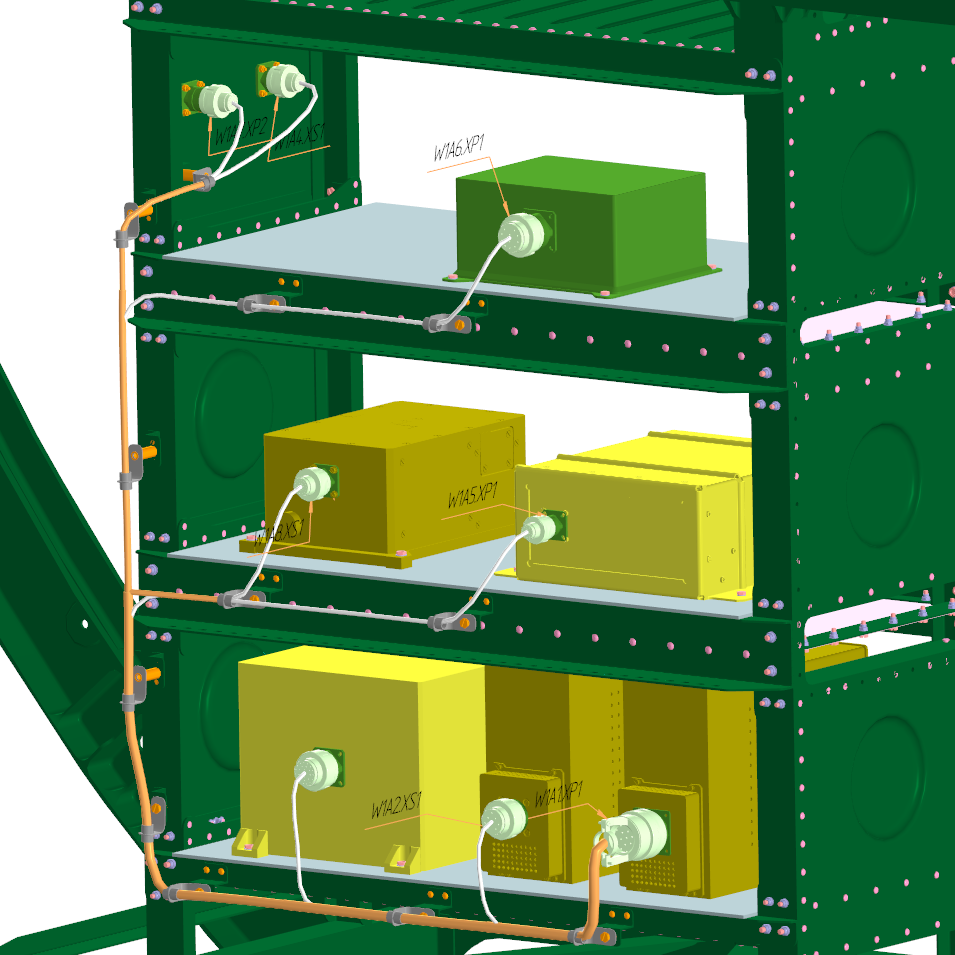

Выбор кратчайшего пути жгута в случае наличия нескольких вариантов прохождения траектории



Приложение «Оборудование: Кабели и жгуты»

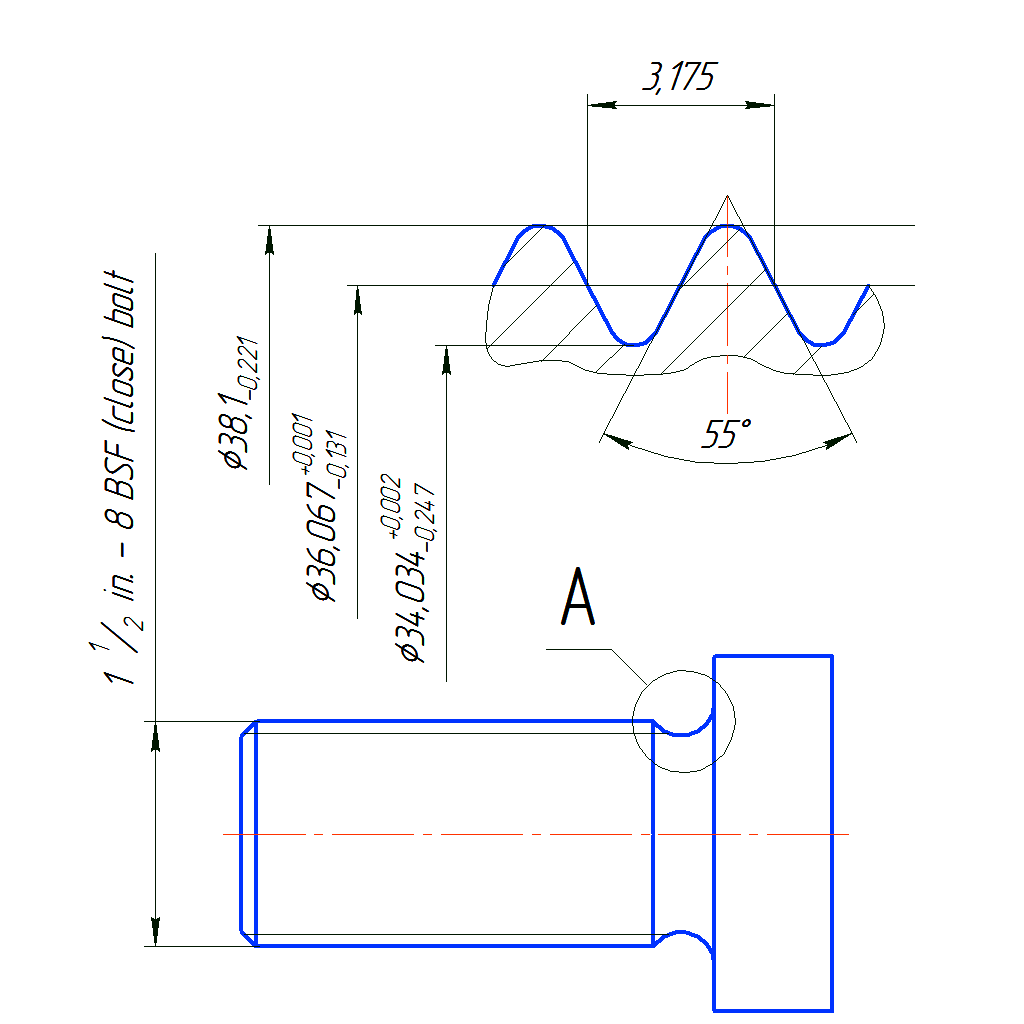

Новые типы резьбы


Приложение «Валы и механические передачи 3D»

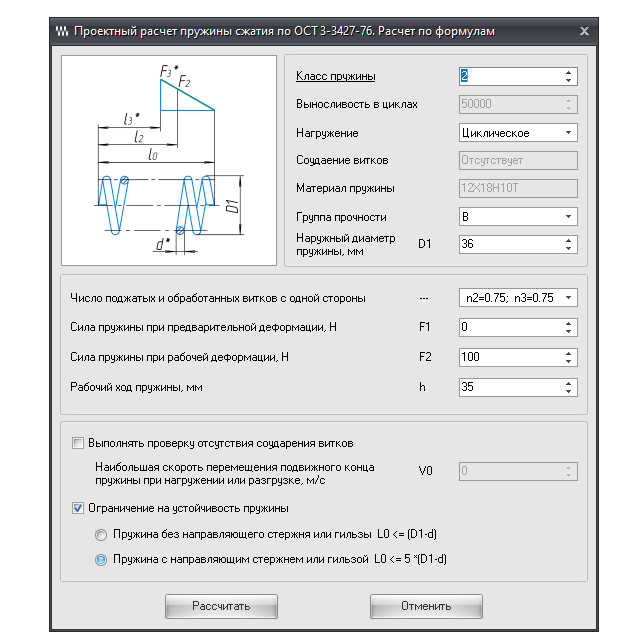

Пружины из нержавеющей стали


Приложение «Механика: Пружины»


Новые элементы

Приложение «Оборудование: Развертки»
