Трубопровод для AutoCAD. Модуль LotWorks
Программа на платформе AutoCAD2008/2009/2010/2011/2012 для проектирования наружных сетей систем электроснабжения.
Энергия выполняет автоматическую раскладку кабелей по кабельным конструкциям, генерацию чертежей сечений, кабельного журнала и спецификации

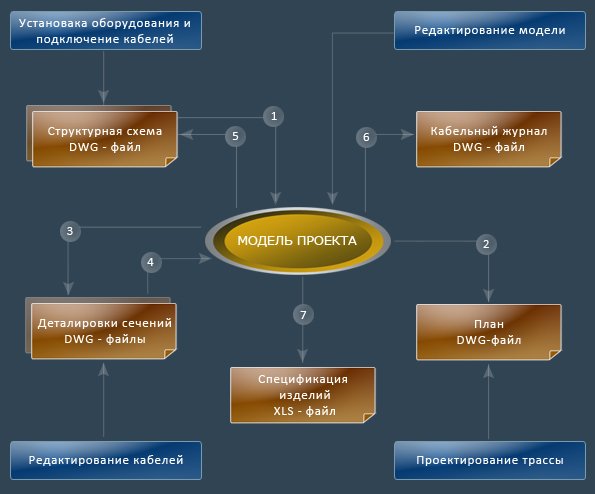

Энергия состоит из семи главных функций и четыре группы сервисных команд для проектирования на схеме, плане и деталировках сечений. На рисунке показана архитектура программы.
Назначение функций:
1, 2, 4 – сбор данных с чертежей проекта;3 – автоматизированная раскладка кабелей и создание деталировок сечений;
5 – нанесение длины кабелей на структурной схеме;
6 – генерация кабельно-трубного журнала;
7 – генерация спецификации изделий и материалов.
Все проектные данные (маркировка и свойства кабелей, маркировка оборудования, участки трассы, сечения и т.д.) хранится непосредственно на чертежах проекта: структурной схеме, плане и деталировках сечений.
Команды 1, 2 и 4 собирают проектные данные с чертежей и записывают их в файл модели проекта. Перед записью данных в файл, программа выполняет набор проверок, гарантирующих корректность сохраняемой информации. Например, при выполнении функции 1 контролируется уникальность маркировки каждого кабеля. Проектные данные используются функциями 2, 3, 5-7.
Ниже приведен порядок работы с программой:
- Нанести позиции подключения и установить оборудование на структурной схеме. Выбрать и подключить кабели. Для этого используйте группу команд Установка оборудования и подключения кабелей.
- Вызвать команду 1, которая собирает проектные данные со структурной схемы и записывает в файл модели проекта.
- Нанести на плане участки трассы и задать способы прокладки, используя группу команд Проектирование трассы. Расставить сечения по трассе.
- Вызвать команду 2, которая собирает проектные данные с плана и вносит их в файл модели проекта.
- Вызвать команду 3, которая выполнит раскладку кабелей и создаст деталировки сечений (разрезы), используя данные модели проекта.
- При необходимости, отредактировать положение кабелей на деталировках сечений, используя группу команд Редактирование кабелей.
- Вызвать команду 4, которая собирает проектные данные с деталировок сечений и вносит их в файл модели проекта.
- Вызывать команду 5, которая наносит на структурную схему длину кабелей. Вызвать команду 6 для формирования ведомостей «Кабельно-трубный журнал», «Потребность кабелей и проводов» и «Потребность труб».
- Вызвать команду 7 для создания файла спецификации изделий и материалов.
Модель проекта является хранилищем проектных данных, полученных с чертежей структурной схемы, плана и деталировок сечений. Модель содержит следующие проектные данные:
- Кабели и их свойства, подключения кабелей к позициям и оборудованию;
- Геометрию трассы, способы прокладки, номера и направления взглядов сечений;
- Места подключения кабелей на трассе;
- Электромонтажные изделия: кабельные стойки, полки, монтажные лотки/короба и трубы.
- Данные сохраняются в файле модели модель.xml в папке проекта и используются для раскладки кабелей, создания кабельного журнала и спецификации изделий.
Особенности:
Формат листа и основная надпись на чертеже представлены динамическим блоком. Динамический блок позволяет выбрать формат листа по ГОСТ 2.104-68. Основная надпись изменяется редактированием атрибутов блока.
Позиция подключения на схеме
Обозначение позиций подключения на схеме реализовано динамическим блоком AutoCAD. Размер блока можно изменять с помощью специальных ручек редактирования.
Атрибуты кабеля
Кабель на схеме обозначается специальным динамическим блоком. Свойства кабеля хранятся в атрибутах блока. Видимостью свойств на чертеже можно управлять. Атрибуты можно поворачивать, чтобы разместить вдоль линии кабеля.
Каталог кабелей и изделий
Каталог кабелей представляет собой набор файлов MS Excel. Поэтому, каталог удобно пополнять и редактировать, и быстро находить в нем нужный кабель. То же касается каталога электромонтажных изделий.
Выноска
Для указания списка кабелей на плане и деталировках используется специальный объект ВЫНОСКА. Функциональные возможности объекта реализованы с учетом множества требований к оформлению плана и деталировок кабельных эстакад.
Сечение
Редактор структурной схемы
Диалоговое окно «Редактора структурной схемы» позволяет существенно упростить и ускорить роботу с главными составляющими системы электроснабжения на этапе разработки структурной схемы.
