По данным инженерно-геологических изысканий площадки строительства (расположение и характеристики скважин) производится построение трехмерной модели грунта. В соответствии с этой моделью по всей области плиты определяются значения коэффициентов постели С1, С2, зависящих от нагрузок на фундаментную плиту и нагрузок от близлежащих зданий, а также вычисляется глубина сжимаемой толщи и осадка.
По данным инженерно-геологических изысканий площадки строительства (расположение и характеристики скважин) производится построение трехмерной модели грунта. В соответствии с этой моделью по всей области плиты определяются значения коэффициентов постели С1, С2, зависящих от нагрузок на фундаментную плиту и нагрузок от близлежащих зданий, а также вычисляется глубина сжимаемой толщи и осадка.
Расчет коэффициентов постели для динамических нагрузок по экспериментально-теоретическому методу О.А. Савинова
Осадки могут быть вычислены по схеме линейно упругого полупространства в соответствии с положениями СНиП 2.02.01-83* и СП 50-101- 2004.
Коэффициенты постели могут быть вычислены по трем методикам. По желанию пользователя в автоматическом режиме может быть организован итерационный процесс, уточняющий давление на грунт под подошвой проектируемой плиты.

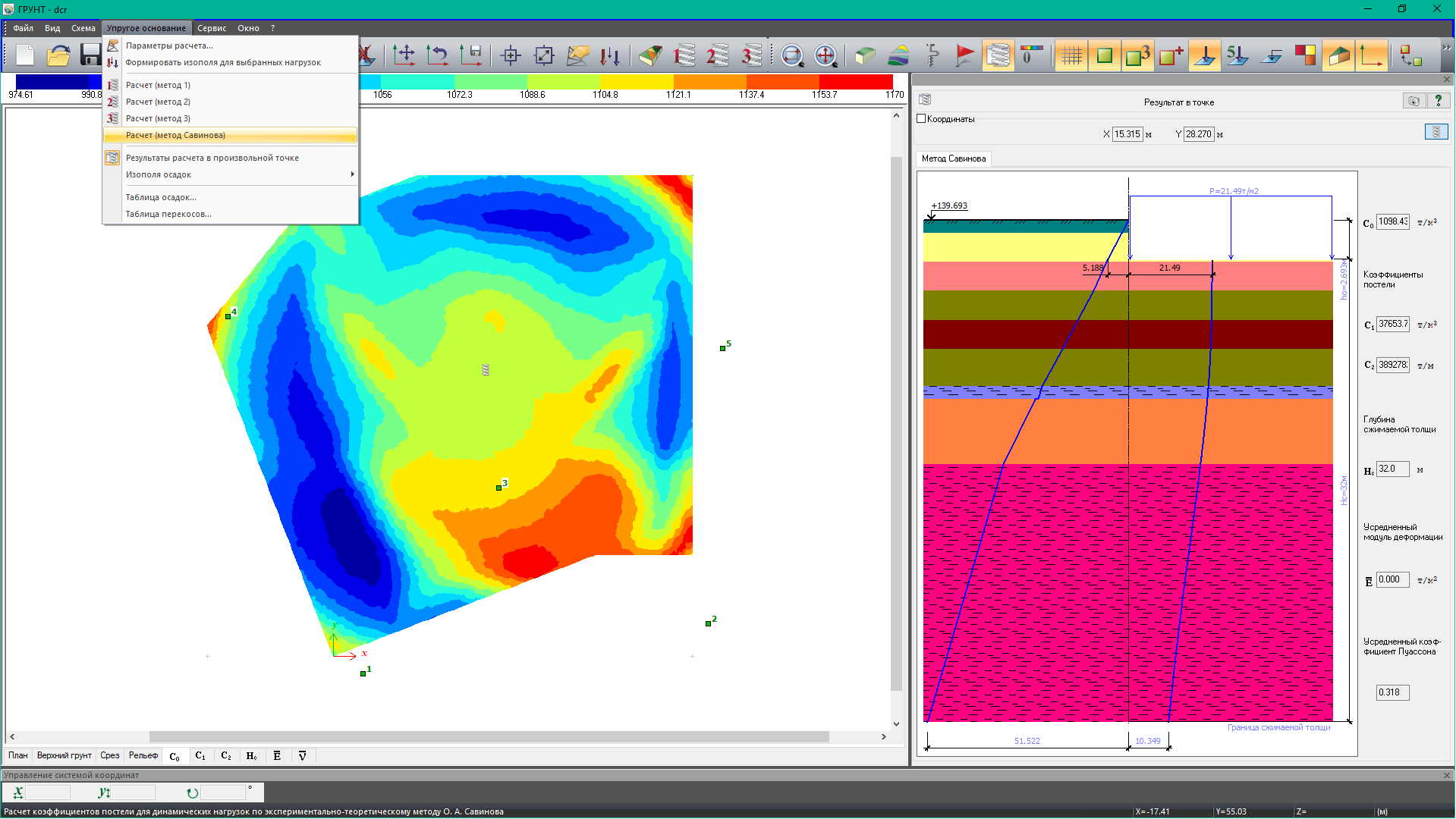

Пользователь имеет возможность просмотреть расположение слоев в произвольных вертикальных и горизонтальных срезах грунтового массива, а также картину изо полей коэффициентов постели.
Величины коэффициентов постели для каждого конечного элемента автоматически передаются в общую компьютерную модель для дальнейшего расчета конструкции совместно с грунтовым основанием.
На основе трехмерной модели грунта имеется возможность сгенерировать конечно элементную модель с автоматическим определением жесткости каждого КЭ в зависимости от их местоположения в различных слоях грунтового массива. Эта модель может быть использована для расчёта системы: надземное строение, фундаментные конструкции, грунтовый массив.
|
