Программа предназначена для автоматизации построения продольного профиля, таблиц и спецификации элементов сборных железобетонных колодцев сетей водопровода и канализации.
Данная версия программы значительно отличается от предыдущих версий по запуску, функционалу и оформлению.
Описание основных возможностей программы на примере по умолчанию

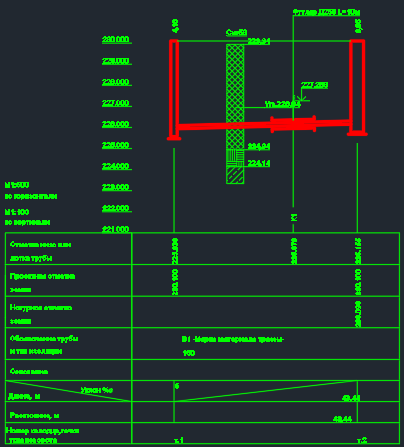

В открывшемся файле "Инженерный профиль 2.0.dwg" имеется пример построения плана и профиля наружных сетей с обозначениями В1 (водопровод), К1(хозяйственно-бытовая канализация), К2(ливневая канализация).
Пример плана включает в себя элементы оформления сети, которые состоят из стандартных элементов AutoCad (блоки, мультивыноски, полилинии).
Для работы программы необходимо:
- точное соединение элементов (полилиний, мультивыносок, блоков) в точках трассы с помощью объектной привязки
- использование только специальных слоев и блоков для обозначения элементов (блоков и мультивыносок), аналогично как показано в примере. У трассы (полилинии) возможно менять ее слой, но необходимо, чтобы его название начиналось с "инж-...", так же можно менять тип и толщину полилинии трассы.

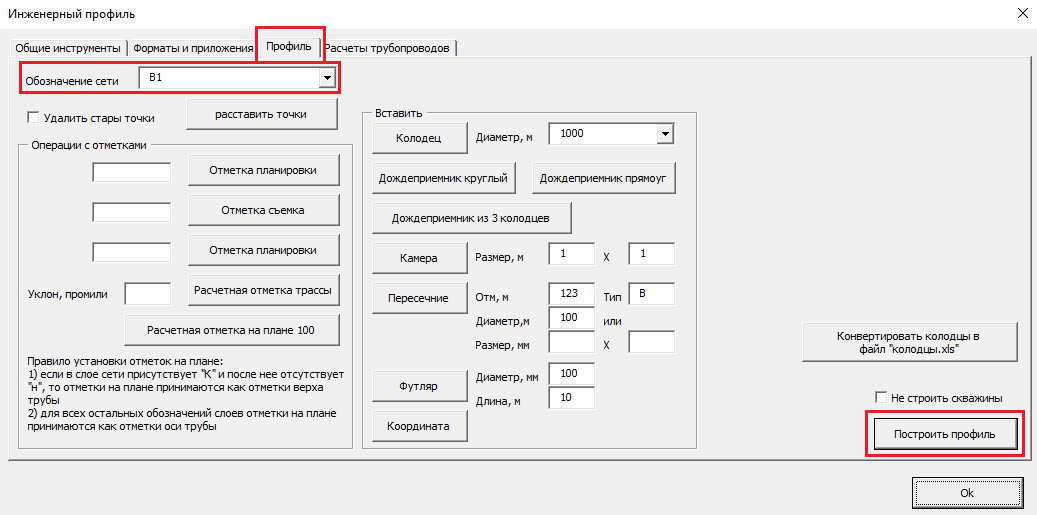

Обратите внимание, чтобы построилась скважина, необходимо снять галочку с указания "Не строить скважины":
Данная опция создана, по причине длительного построения скважин, когда их значительное количество на сети.
В данном примере, на плане возможно изменять отметки трассы, планировки, съемки, изменять диаметр трассы и колодцев, двигать футляр, размещение скважины и сети друг относительно друга, изменять отметки грунтов скважины и т.д. Каждый раз профиль будет перестраиваться с учетом изменений на плане.
В программе реализована возможность автоматического формирования таблицы колодцев и спецификации из информации на плане. Для демонстрации этой возможности на примере, необходимо нажать на кнопку "Конвертировать колодцы в файл Колодцы.xls":

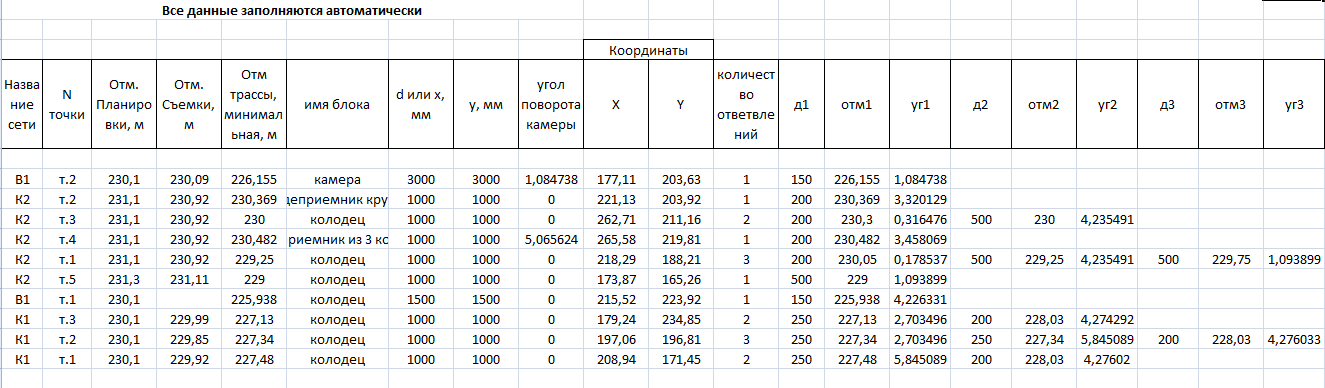

В результате будет откроется файл EXCEL "колодцы.xls", и на лист "indata" загрузится информация о всех колодцев всех сетей, изображенных на плане
Далее необходимо перейти на лист "данные с трассы" и нажать на кнопку "копировать данные из листа indata"
После этого из листа indata информация обработается и скопируется в измененном виде на данный лист.
На листе "данные с трассы" в шапке таблицы указан тип заполнения столбцов:
- заполняется автоматически
- заполняется вручную обязательно
- заполняется вручную необязательно

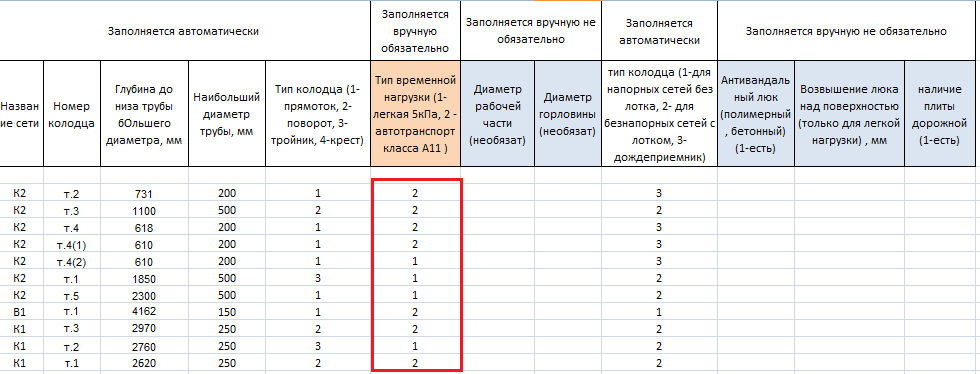

Необходимо вручную заполнить тип временной нагрузки для каждого колодца, проставив 1 или 2 ( 1-легкая 5кПа, 2 - автотранспорт класса А11)
Остальные столбцы можно не заполнять и нажать на кнопку "сформировать таблицы колодцев и спецификацию"

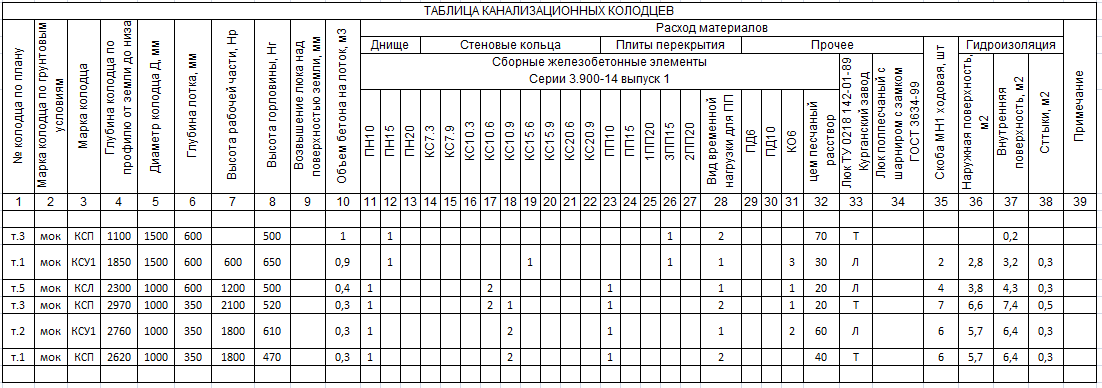

В результате на листах "табл В", "табл К", "табл Д" сформируются таблицы водопроводных, канализационных и дождеприемных колодцев соответственно.

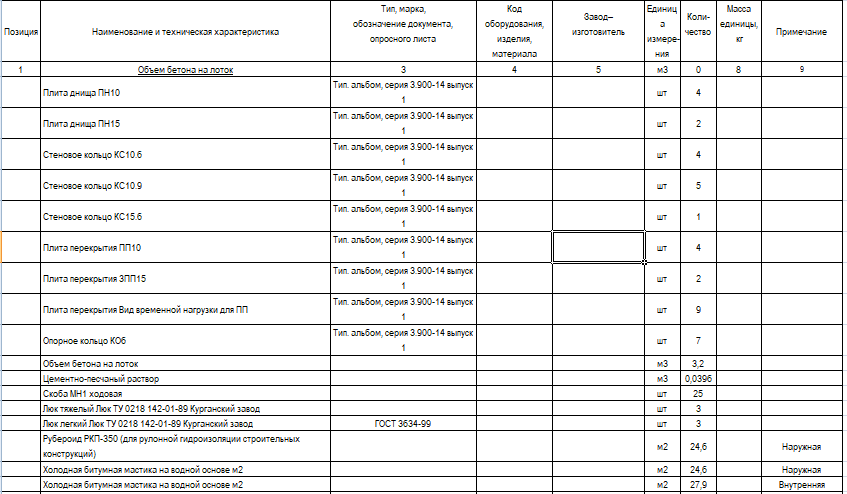

На листах "Спецификация В", "Спецификация К", "Спецификация Д" сформируются спецификации водопроводных, канализационных и дождеприемных колодцев соответственно.

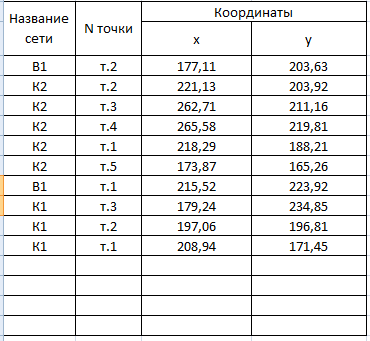

На листе "координаты" будет сформирована таблица координат центров всех колодцев плана
Дополнительные возможности программы
К дополнительным возможностям программы, реализованным в том числе на других вкладках, можно отнести:
- расчет отметок трассы по уклону
- автоматизированная вставка футляров, камер параллельно трассе
- автоматическая расстановка индивидуальных номеров точек
- установка выноски с координатами в любой точке плана
- расчет скоростей и потерь напора в напорных трубопроводах по таблицам Шевелева
- расчет скоростей и наполнений в безнапорных трубопроводах по таблицам Лукиных
- удобные инструменты для работы сполилиниями
- инструменты для быстрого масштабирования и поворота объектов относительно друг друга
- математические операции с выносками
- вставка форматов и блоков для оформления профиля
Заключение
Программа разработана действующим проектировщиками наружных сетей водопровода и канализации и использована на многочисленных объектах (от 1 до 10 км сетей), которые успешно прошли все согласования и были построены.
Длина проектируемых сетей ограничена лишь мощьностью компьютера, на котором запущена программа. При увеличении длины трасс, увеличивается время построения профиля и таблиц колодцев. Дополнительная нагрузка от программы на процессор компьютера при построении плана отсутствует, то есть нагрузка на процессор аналогична работе AutoCad без использования программы.
