Состав и возможности
! Библиотека шаблонов PLC Может быть дополнением для Библиотеки трафаретов Visio Электроавтоматика ПРО
Фигуры элементов PLC-схем, построены на основе доступной документации и шаблонов, входящих в специализированные САПР.
Учитывая, свой низкий уровень знаний в области PLC-схем, все термины и названия элементов были оставлены на английском языке, во избежание некорректного перевода.
Особенности: при изменении масштаба схемы (размеров условных обозначений), все текстовые блоки, таблицы и толщины линий изменятся автоматически и пропорционально.
Состав и возможности фигур, входящих в трафареты:
Masterset

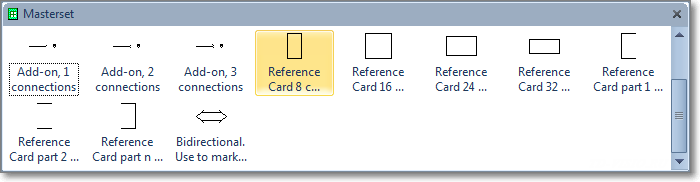

Трафарет Visio Masterset
Фигуры, входящие в трафарет, позволяют создавать шаблоны PLC Reference Card любой конфигурации.
Порядок работы такой:
- Добавляем на страницу чертежа, пустую форму Reference Card, на необходимое количество входов;
- Выбираем необходимый тип соединения (Add-on, 1 connections, Add-on, 2 connections или Add-on, 3 connections) и перемещаем на форму Reference Card. Reference Card имеют точки подключения, к которым можно присоединить или приклеить шаблон Add-on;
- В контекстном меню или таблице данных фигуры, выбираем один из типов соединений: Analog Input, Analog Output, Digital Input, Digital Output, Magnetic Valve, Neutral или Potential Free Contact.

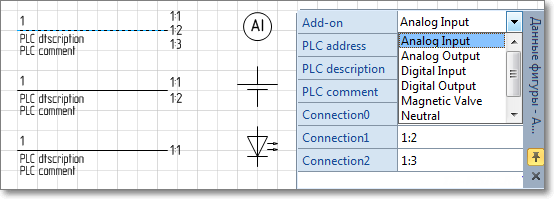

Выбор типа соединения.
- В таблице данных, меняем данные на свои и заполняем необходимые поля;
- Группируем полученную фигуру.
Посмотреть, как работать с фигурами трафарета, можно на примере создания PLC Reference Card 8 channels:
Аналогичным образом можно построить PLC Reference Card 16 channels, и так далее.
Reference Card

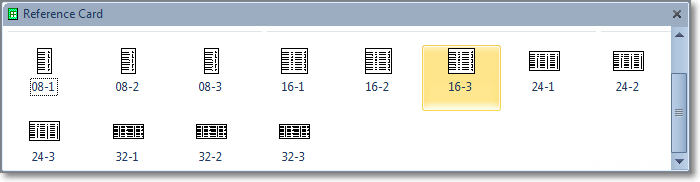

Трафарет Visio Reference Card
В трафарет входят готовые шаблоны Reference Card различной конфигурации: с числом входов (inputs) - 8, 16, 24, и 32, а так же, с числом соединений каждого входа - 1, 2 и 3.
Данные Reference Card меняются в таблице данных фигуры.
Для заполнения данных входа, его необходимо выделить вторым щелчком мыши.
Типы соединений (Analog Input, Analog Output, Digital Input, Digital Output, Magnetic Valve, Neutral или Potential Free Contact), меняются одновременно для всех входов в таблице данных фигуры.
Signal Card, IO Card

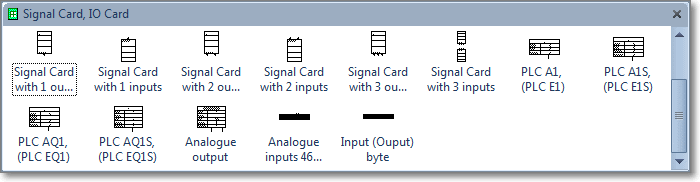

Трафарет Visio Signal Card, IO Card
Состав трафарета прекрасно виден на скришоте, поэтому расписывать не буду.
Шаблоны Signal Card Форматируются в таблице данных фигуры, где можно выбрать тип: AI, AO, DI, DO, Mag.Valve, Neutral, Pot.free и заполнить все необходимые данные: Function, Location, Product, PLC address, PLC description, PLC comment и нумерацию выводов.
.png "Форматирование шаблона Visio Signal Card в таблице данных")

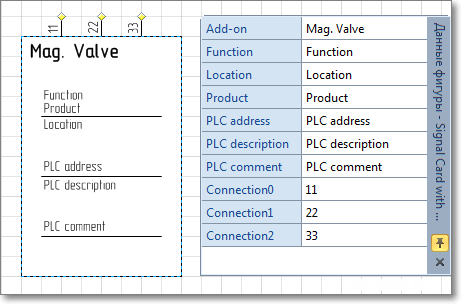

Форматирование шаблона Visio Signal Card в таблице данных

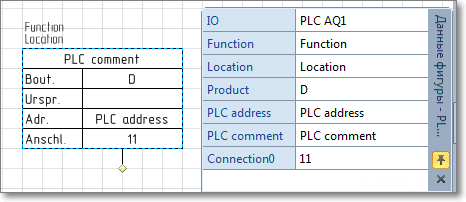

В таблице данных фигуры, можно выбрать тип: PLC А... или PLC У... и заполнить все необходимые данные: Function, Location, Product, PLC address, PLC comment и нумерацию выводов.
.png "Форматирование шаблона Visio IO Card в таблице данных")
Форматирование шаблона Visio IO Card в таблице данных
Siemens-S5 (1)
Трафарет Visio Siemens-S5 (1)

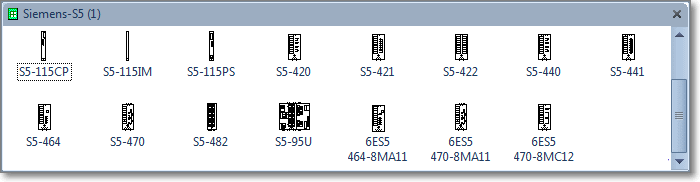

Siemens-S5 (2)

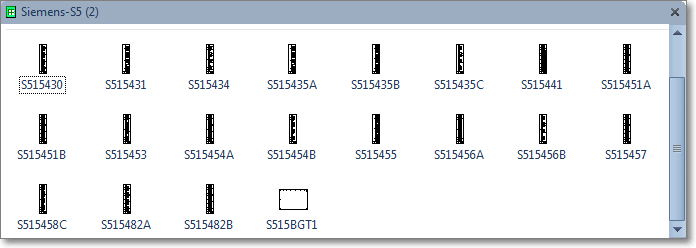

Трафарет Visio Siemens-S5 (2)

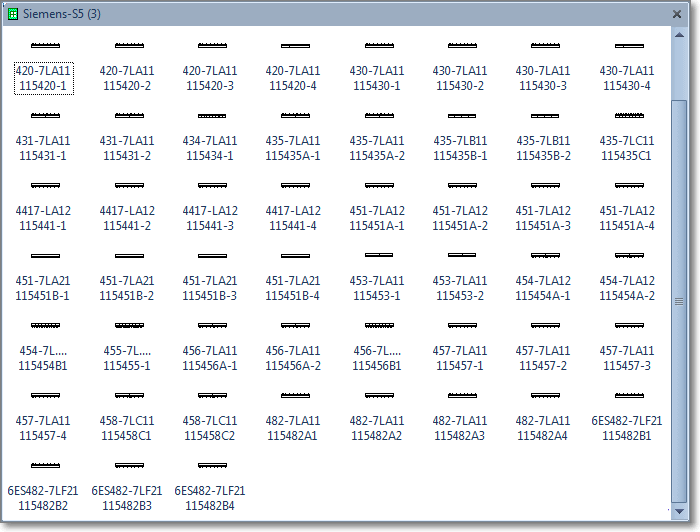

Siemens-S5 (3)
Трафарет Visio Siemens-S5 (3)
Состав трафарета виден на скриншоте.
Все текстовые блоки шаблона форматируются в окне Данные фигуры (Рис. 1)

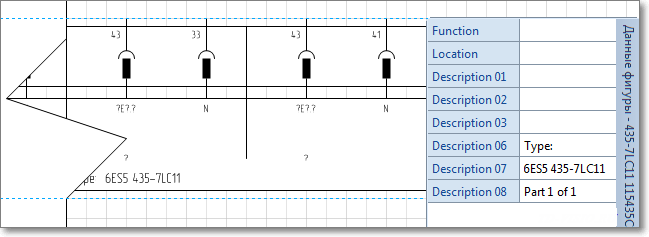

Рис. 1 (Фрагмент шаблона 6ES5 435-7LC11)

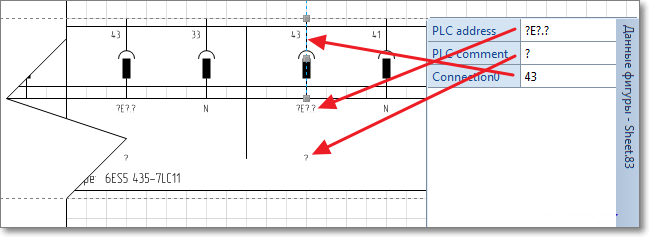

Для форматирования текста соединений и адресов, необходимо выделить соответствующий элемент шаблона вторым щелчком мыши (Рис. 2)
Рис. 2 (Фрагмент шаблона 6ES5 435-7LC11)
Siemens-S7 (1)

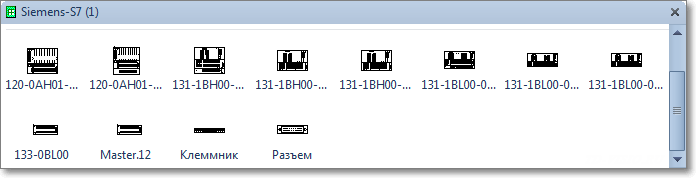

Трафарет Visio Siemens-S7 (1)

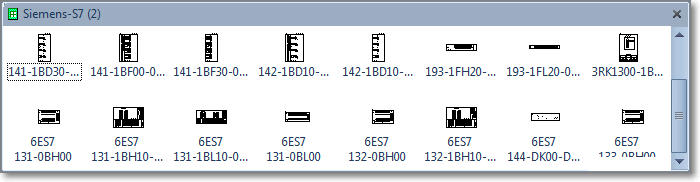

Siemens-S7 (2)
Трафарет Visio Siemens-S7 (2)

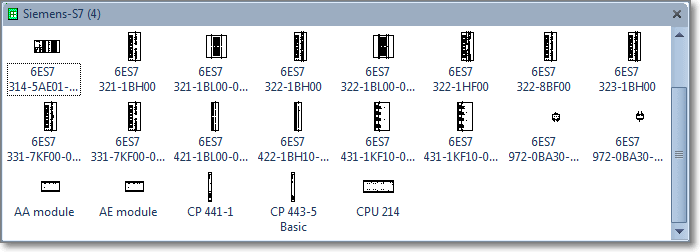

Siemens-S7 (4)
Трафарет Visio Siemens-S7 (4)
