ГЕКТОР: 5D Смета

Доступна новая версия программы 1.008  «REVIT: 5D Смета».

Основные особенности новой версии:

Основные изменения версии 1.008:

• Вычисление уровня (этажа) у элементов, для которых Revit его не возвращает
• Использование пользовательских параметров для сортировки (группировки) информации, выгружаемой в сметные программы
• Выбор нормативной базы при выгрузке информации в сметные программы в форматах АРПС и XLS
• Передача информации в формате 5D XML между версиями одного и того же проекта Revit. Это позволяет передать сметчику проект Revit и продолжать проектировщику его дорабатывать и затем обновить у себя базу надстройки «Сметная информация»
• Сравнение файлов XML, выгруженных из разных версий одного и того же проекта, для получения сметы на изменения в формате АРПС
• Полное удаление информации программы в проекте Revit, в том числе об использованной нормативной базе.

В предлагаемой версии усовершенствованы имеющиеся и добавлены новые возможности:

• просмотр модели и ее элементов в бесплатной программе Autodesk Design Review;
• расчет объемов работ в модуле «Привязка сметных норм», включая контроль ошибок и полноты расчета;
• доработан пользовательский интерфейс для предотвращения ошибок, которые могут возникнуть в процессе назначения сметных норм элементам, имеющих подчиненные (элементы, слои).
• реализован многострочный режим просмотра длинных наименований в нормативной базе, содержащейся в модуле назначения сметных норм.
• усовершенствована процедура установки обновления, подразумевающая поддержку пользователей с разными регистрационными номерами и базой ФСНБ.

Функции программы REVIT: 5D Смета

REVIT: 5D Смета — программа, позволяющая составлять сметные расчеты на основе проекта Autodesk Revit по российским стандартам.

Программа REVIT: 5D Смета предназначена для автоматизированного назначения сметных норм элементам в проектах Autodesk Revit. Программа позволяет выгрузить информацию в любую сметную программу для проведения расчета сметной стоимости проектируемых объектов.
Состав программы REVIT: 5D Смета
REVIT: 5D Смета включает в себя надстройку «Сметная информация», которая интегрируется в Autodesk Revit, и модуль «Привязка сметных норм», который запускается отдельной программой.

Механизм работы с программным комплексом отображается на схеме:

Состав программы REVIT: 5D Смета

Гектор: 5D Смета включает в себя надстройку «Сметная информация», которая интегрируется в Autodesk Revit, и модуль «Привязка сметных норм», который запускается отдельной программой.

Механизм работы с программным комплексом отображается на схеме:

Надстройка «Сметная информация»

Встраивается в Autodesk Revit и отображается отдельной закладкой на панели контекстуального меню. Особенностью надстройки является интуитивно понятный интерфейс работы со сметной информацией по семействам Autodesk Revit. Удобно осуществлять выбор элементов в информационной модели с помощью специальных фильтров и контролировать привязку сметных норм.

Надстройка содержит:

• инструменты для управления сметными нормами;
• инструменты для загрузки и выгрузки файлов с информацией по элементам модели Revit;
• инструменты для выбора и фильтрации элементов модели, которые необходимо осметить или проверить привязку норм;
• справку по программе REVIT: 5D Смета.

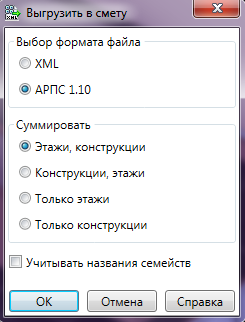

Выгрузка информации в любую сметную программу реализована с помощью двух форматов файлов 5D-XML и АРПС 1.10.

Основным форматом файлов для обмена выбран открытый формат 5D-XML, на данных момент поддерживаемый сметной программой Гектор: Сметчик-строитель.
Для остальных сметных программ в надстройку «Сметная информация» встроен конвертер из 5D-XML в АРПС 1.10.
Файл с описанием формата: Описание формата 5D_XML

Модуль «Привязка сметных норм»

Является отдельным модулем. В его интерфейсе производится поиск нужной сметной нормы и ее привязка к элементам конструкции и сохранение этой информации для дальнейшей работы в сметной программе и Autodesk Revit. Модуль привязки сметных норм отличает удобство назначения сметных норм и представление информации из цифровой модели Revit, а также использование настраиваемых формул расчета объемов.

Особенностями программы являются:

• рабочие места проектировщика и сметчика разнесены, привязка сметных норм может проводиться на рабочем месте сметчика без установленного Revit;
• не предъявляется требований к степени проработки проектов Revit (привязка к элементам каких-либо специальных параметров, пользовательская классификация элементов и др.), минимальной информацией для составления смет являются геометрические размеры и присвоение категории семейств Revit для элементов;
• в модуле «Привязка сметных норм» сметчику доступны любые пользовательские свойства конструктивных элементов и возможность установки множественного соответствия свойств элементов к параметрам формул расчета работ;
• эффективный доступ к сметно-нормативным базам с отбором по наименованиям и возможностью учета содержимого состава работ;
• возможность привязать нескольких сметных нормативов к одному элементу или к его отдельным слоям, настроив при этом формулу для расчета сметных работ.

Функции программы REVIT 5D смета

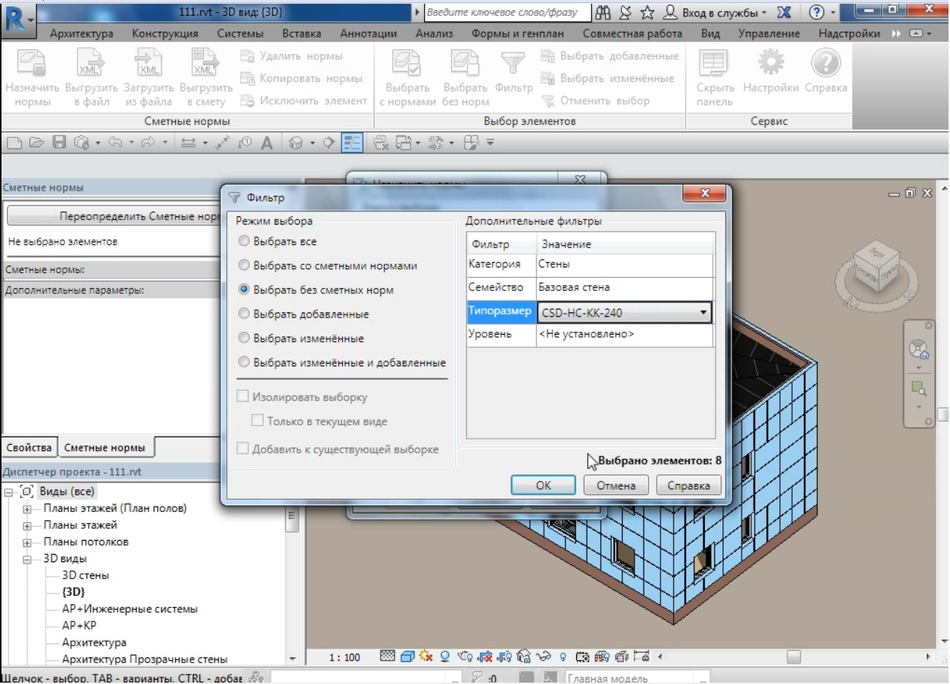

1. Выбор конструктивных элементов из Autodesk Revit.

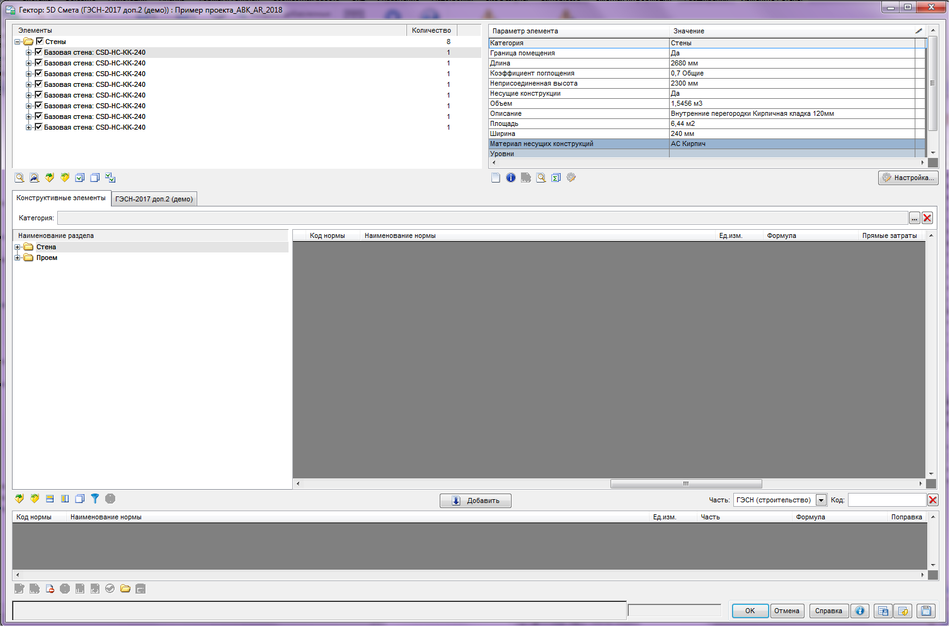

2. Выгрузка объемов конструктивных элементов из Autodesk Revit в модуль «Привязка сметных норм»

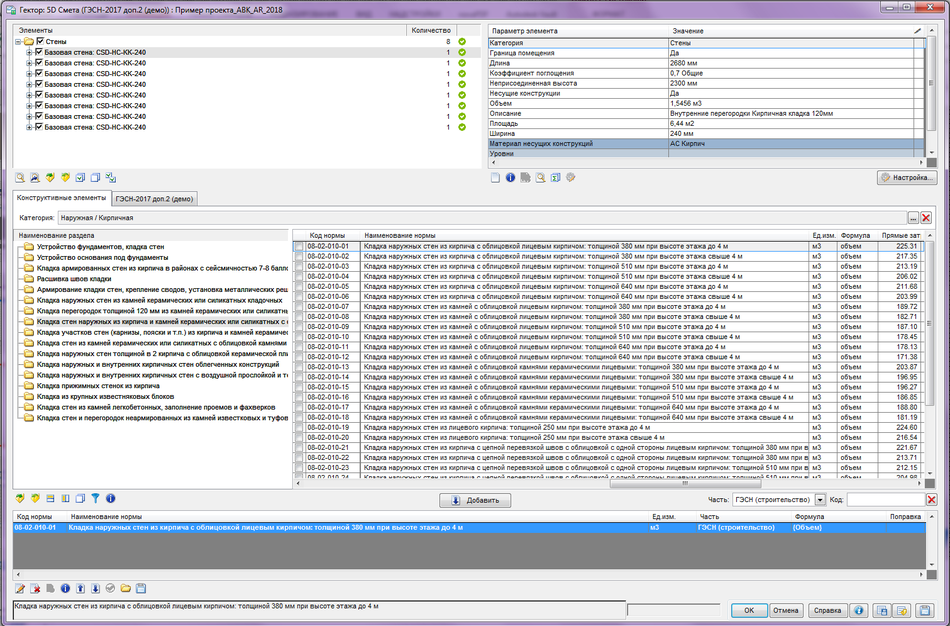

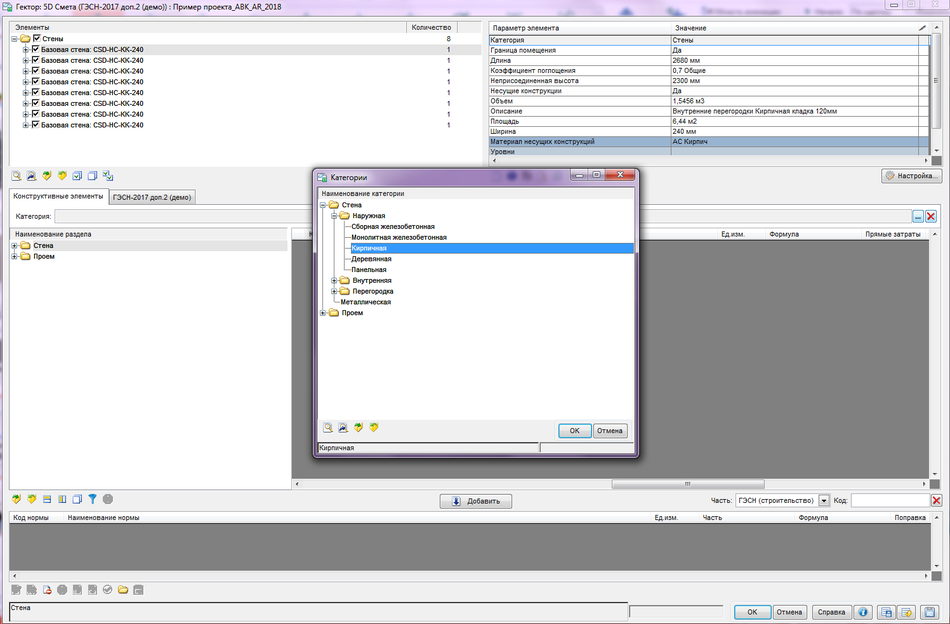

3.Назначение сметных норм

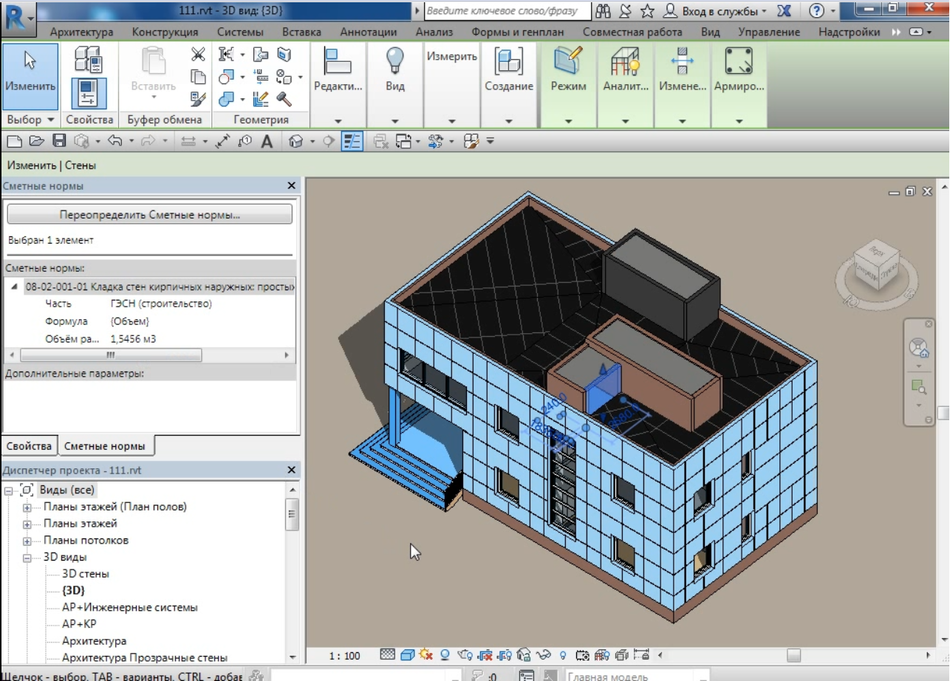

4. Проверка назначения норм в проекте Revit

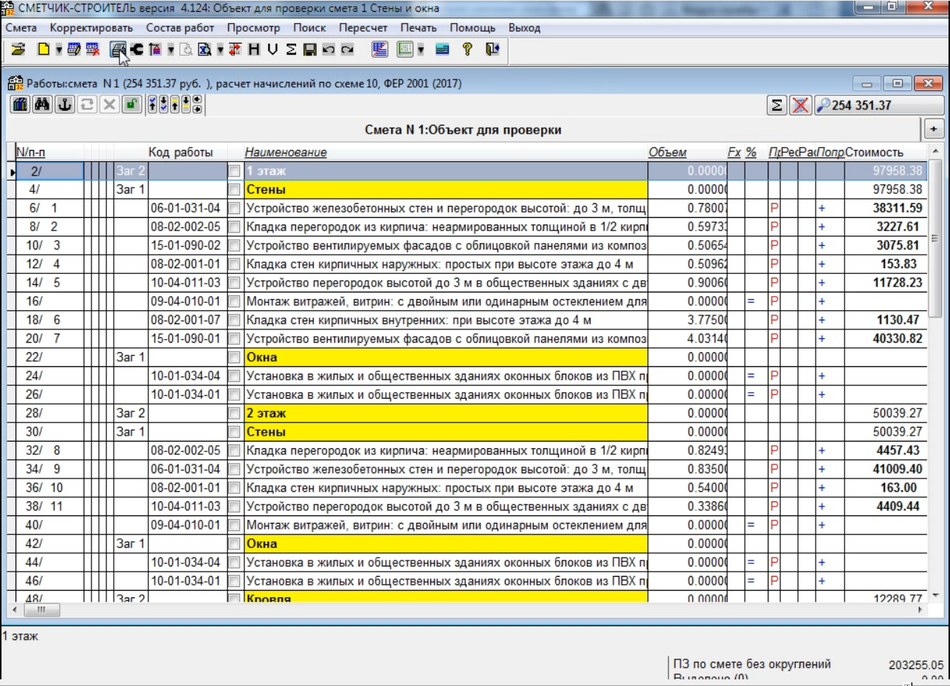

5. Выгрузка в сметную программу

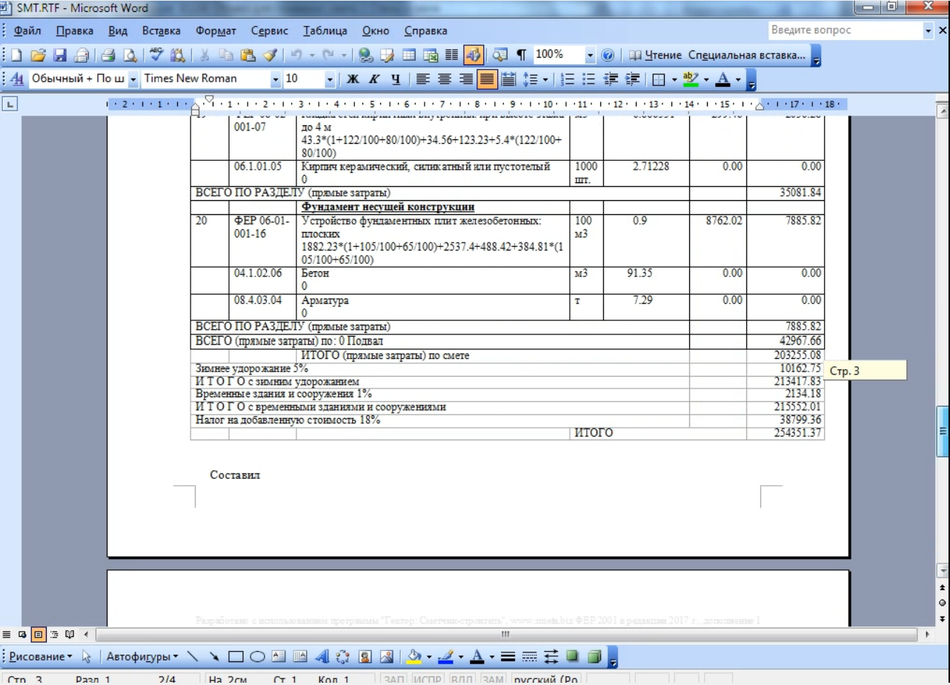

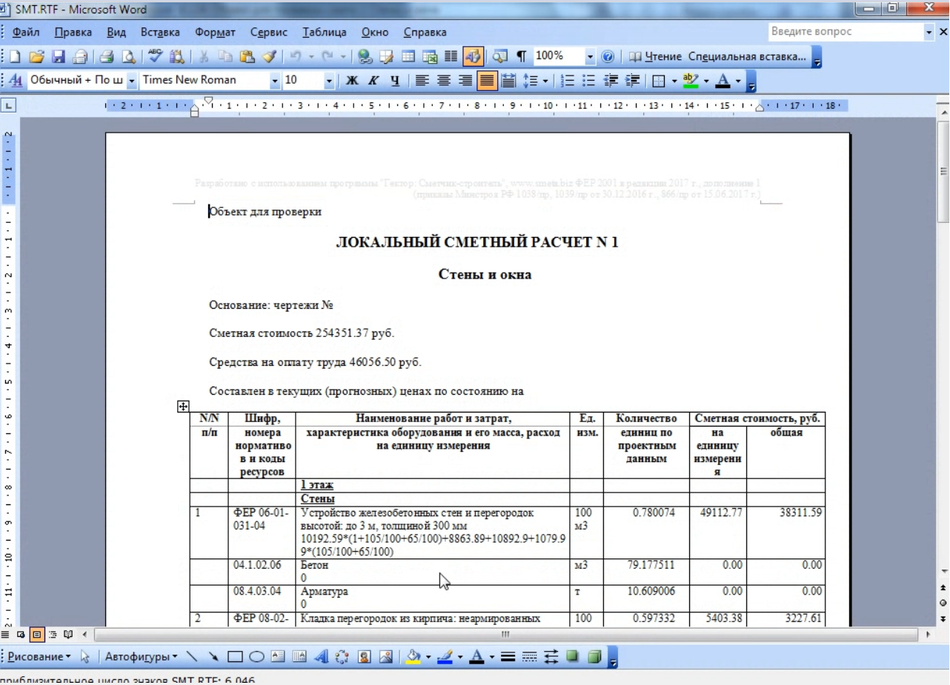

6. Выгрузка готовой сметной документации
