СПДС Железобетон

Описание

СПДС Железобетон — программа, предназначенная для автоматизации оформления 2D-чертежей проектных марок КЖИ и КЖ. Функционал решения, полностью совместимого с продуктами СПДС GraphiCS, ориентирован на специализацию «Инженер-конструктор» (разделы КЖ и КЖИ).

Основное назначение программы СПДС Железобетон — автоматизация оформления 2D-чертежей марок КЖИ и КЖ. Графическим ядром является AutoCAD, а в качестве инструментов оформления используется весь встроенный функционал СПДС. Арматурные изделия и конструкция реализованы в виде параметрических объектов, позволяющих получать динамические таблицы спецификаций элементов и ведомости расхода стали. Структурирование проекта в Менеджере обеспечивает возможность формировать любую вложенность состава конструкции.

Общие сведения

Основное назначение программы СПДС Железобетон — автоматизация оформления 2D-чертежей марок КЖИ и КЖ. Арматурные изделия и конструкция реализованы в виде параметрических объектов, позволяющих получать динамические таблицы спецификаций элементов и ведомости расхода стали. Структурирование проекта в Менеджере обеспечивает возможность формировать любую вложенность состава конструкции.

Основные задачи, решаемые программой:

• оформление чертежей видов и разрезов железобетонных конструкций;
• разработка структуры железобетонного изделия;
• проектирование сборного железобетонного каркаса;
• автоматическое формирование и обновление спецификаций и ведомости расхода стали по составу проекта.

Ключевые преимущества:

• работа в среде AutoCAD с использованием функционала СПДС GraphiCS;
• быстрые и гибкие инструменты нанесения и редактирования арматуры;
• автоматическое назначение позиций, марок и их отображение на чертеже;
• полностью автоматическая ассоциативная связь чертежей и проекта;
• полностью автоматическое формирование, расчет и обновление спецификаций.

Все инструменты работы с программой расположены на одной панели инструментов.

Панель инструментов СПДС Железобетон

Менеджер проекта

Организация структуры проекта позволяет задавать вложенную структуру железобетонных изделий:

• Изделие
• Вариант
• Конструктивный элемент
• Конструктивный блок
• Арматурное изделие, закладное изделие, сетка
• Арматурные детали, прокат, материал

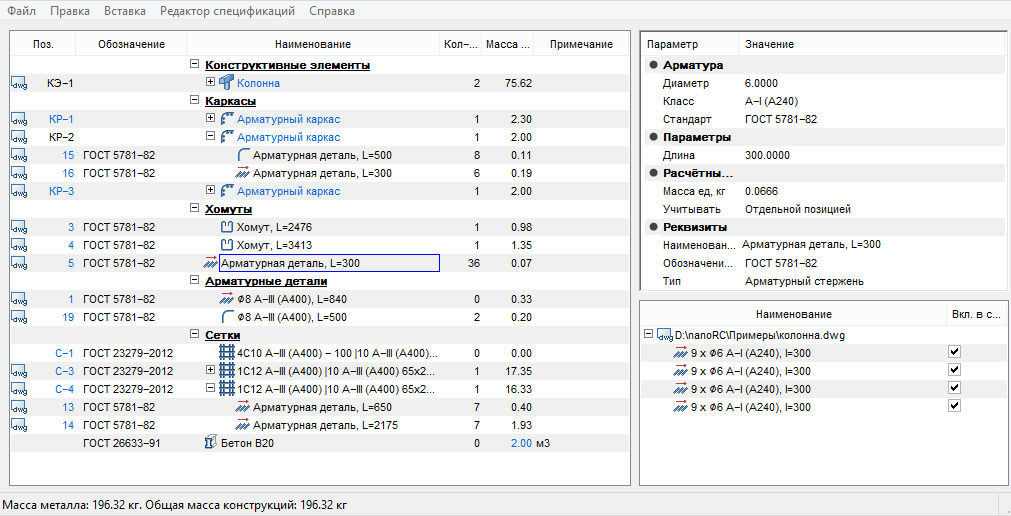

Организация структуры проекта

Обозначение, масса и количество деталей и сборок могут вычисляться на основании состава чертежа или задаваться пользователем вручную. Любое изменение параметров в Менеджере проектов автоматически отображается на чертеже. Все сборки и детали группируются по типам.

Структура проекта позволяет использовать в ее составе данные с нескольких чертежей *.dwg, тем самым обеспечивая возможность коллективной работы над конструкцией.

Задавать структуру и вносить изменения в состав изделия непосредственно с чертежа можно также с помощью боковой панели свойств, не включая диалог проекта.

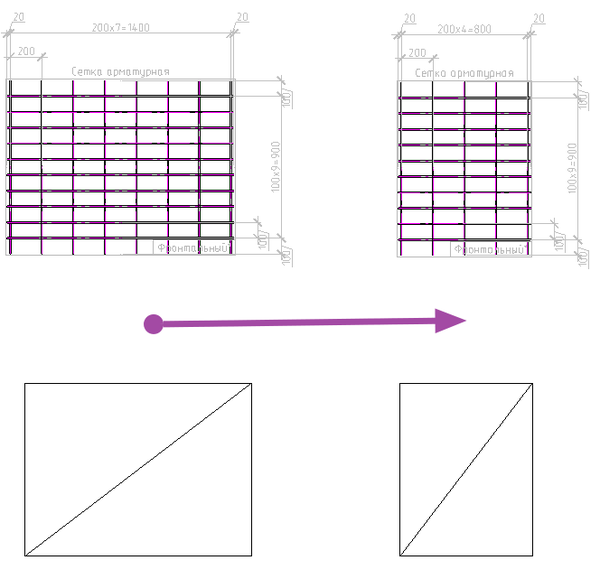

Условные виды арматурных изделий ассоциативны модельному виду и изменяются соответственно.

Ассоциативное изменение видов

Инструменты нанесения армирования

Настройки СПДС Железобетон позволяют перед началом работы ограничить номенклатуру элементов, указав стандарт для работы: СП 52.101−2004 или СНиП 52−01−2003.

Основой для сбора данных в спецификации являются арматурный стержень, его сечение и распределение.

Арматурный стержень

Для арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

• возможность построения по точкам либо последовательным выбором прямолинейных или дуговых участков, а также по полилинии (с ассоциативной привязкой);
• параметрическое задание выпусков, типов анкеров;
• ввод параметров в абсолютных значениях и с привязкой к диаметру стержня;
• выбор типоразмеров диаметров и класса проката из базы данных:

1. ГОСТ 10884–94, 13840−68, 5781−82, 52544−2006, 6727−80, 7348−81,
2. СТО АСЧМ 7−93, ТУ 14−1−5526−2006,
3. ГОСТ 82–70, 103−76, 19903−74;

• автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры);
• мгновенное применение атрибутов свойств в момент нанесения (через панель свойств);
• автоматическое формирование обозначения и расчет массы;
• добавление ассоциативных выносок — позиций, связанных с проектом;
• представление в виде контура с осевой и без нее, заливки, линии, вида с размерами участков;
• редактирование с помощью «ручек»: изменение толщины защитного слоя, создание распределений, указание параметров анкеровки.
•

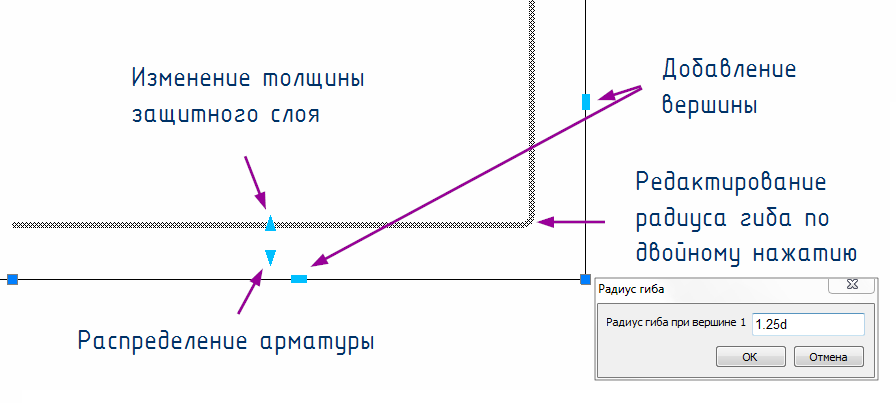

Интеллектуальные «ручки» арматурного стержня

Сечение арматурного стержня

Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

• ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом, переключаемое с клавиатуры нажатием клавиши TAB;
• автоматическое распределение сечений по линейному участку.

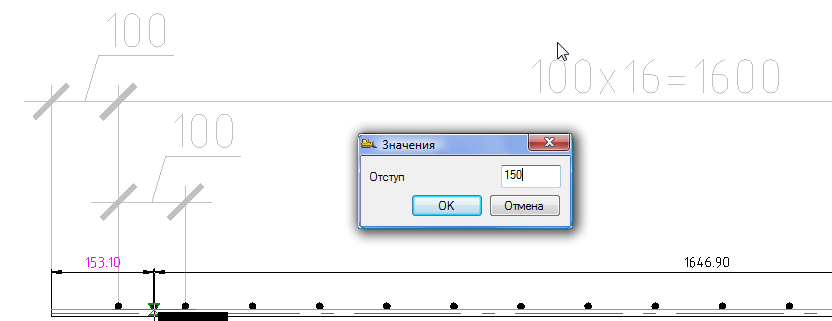

Привязка сечения арматурного стержня

Шпильки, скобы

Выполнение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.

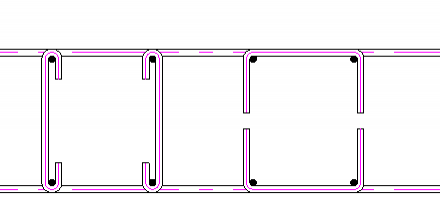

Отрисовка арматурных деталей: шпилек и скоб

Хомуты

Выполнение хомутов определяется последовательным указанием сечений арматуры.

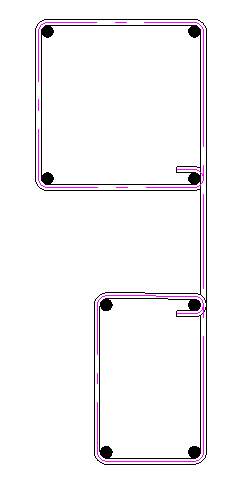

Отрисовка хомута

Если предварительно выбрать четыре или восемь сечений арматуры, автоматически отрисуется одна из типовых форм хомутов.

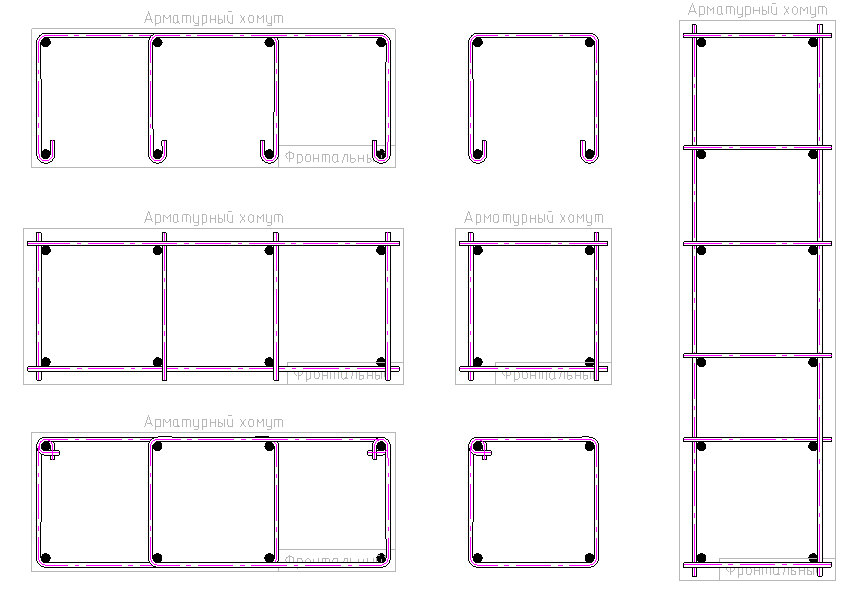

Предустановленные типовые формы хомутов

Распределение арматуры

Инструменты распределения арматуры позволяют выполнять следующие действия:

• параметрическое и визуальное задание шага и количества стержней, направления распределения;
• поддержка нескольких диапазонов с разными параметрами раскладки в указанном направлении;
• редактирование исходного объекта после создания распределения;
• условное или полное представление, представление только с конечными стержнями;
• задание доборного шага.

Возможности распределения арматуры

Арматурные изделия

Раздел позволяет сформировать на чертеже сборки конструкции, сварные сетки и каркасы.

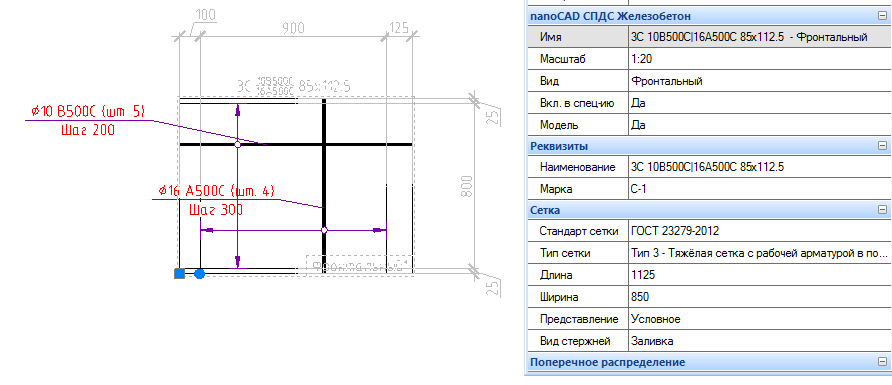

Для сварных сеток разработаны шаблоны по ГОСТ 23279–85 и ГОСТ 23279–2012 всех типов. Автоматически проставляются размеры, создается марка изделия с позиционными выносками, вычисляется общая масса изделия.

Сетка по ГОСТ

База элементов

Параметрическая база железобетонных конструкций содержит большое количество объектов, таких как:

• закладные изделия;
• каналы и лотки;
• колонны;
• лестничные марши, площадки, проступи и рамы;
• перемычки;
• плиты покрытий и перекрытий;
• ригели;
• сваи.

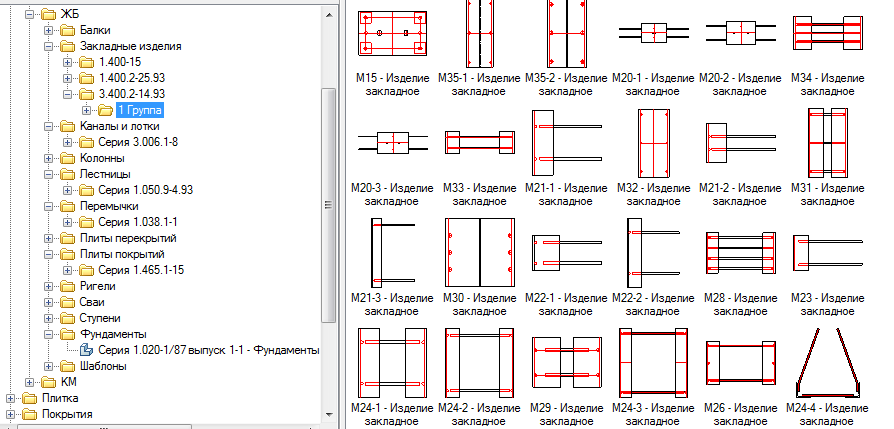

База закладных изделий

Спецификации

С любой позиции сборочной единицы могут быть сформированы:

• спецификация элементов;
• групповая спецификация арматурных изделий;
• ведомость деталей;
• ведомость расхода стали.

Все спецификации являются динамическими и автоматически обновляются на чертеже.

Спецификация элементов

Спецификация элементов группирует позиции по типам.

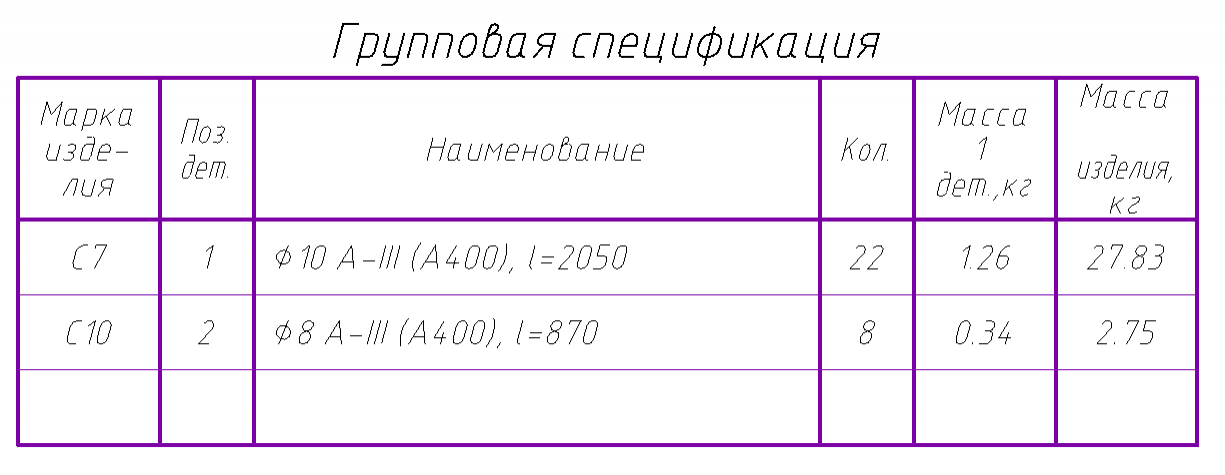

Групповая спецификация

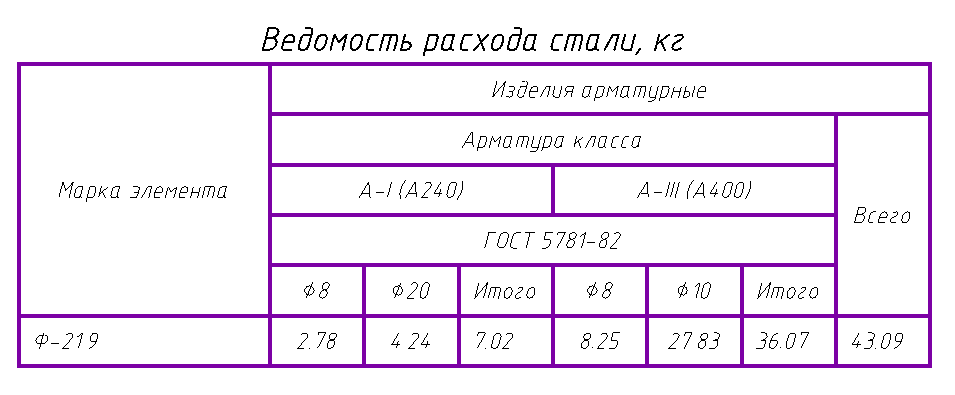

Ведомость расхода стали

Проектирование сборного железобетонного каркаса

СПДС Железобетон позволяет проектировать конструкции из сборного железобетона. Пользователь выполняет расстановку колонн, ригелей каркаса. Программа формирует план, разрезы, анализирует соединения элементов каркаса и автоматически добавляет необходимые соединительные (сварные) детали, которые учитываются и в спецификации.

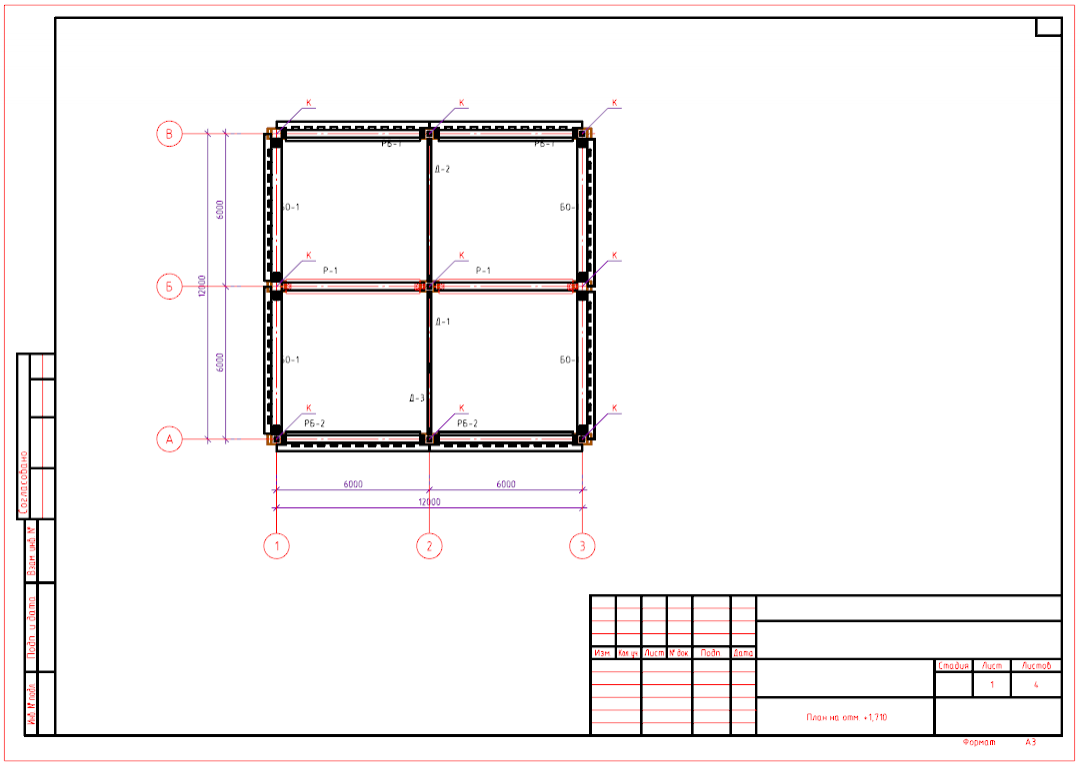

План сборного железобетонного каркаса

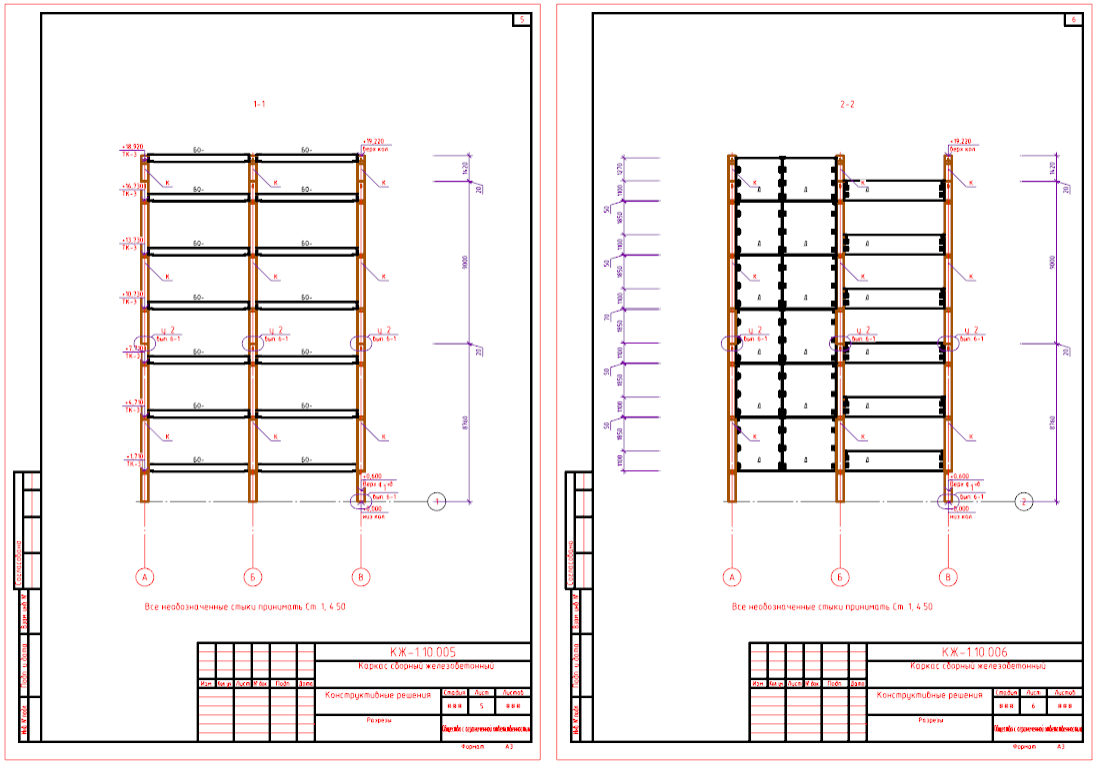

С помощью опции Разрезы можно построить все необходимые разрезы конструкции. При этом осуществляется автоматическая проверка соединения элементов каркаса.

Автоматические разрезы сборного железобетонного каркаса

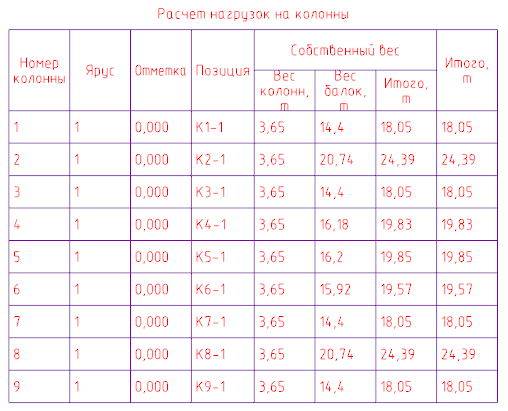

Расчет несущей способности колонн ведется с учетом соединения с элементами каркаса и их собственного веса. После расчета программа автоматически изменяет несущую способность колонн и формирует табличный отчет.

Нагрузки на колонны
